Moderné vykurovacie systémy vyžadujú spoľahlivé a správne zvolené komponenty pre optimálnu prevádzku, úsporu energií a dlhú životnosť. Kľúčovú úlohu v tomto ohľade zohrávajú guľové ventily a s nimi súvisiace armatúry, ktoré zabezpečujú reguláciu, uzatváranie a distribúciu vykurovacieho média. Tento článok poskytuje podrobný prehľad o rôznych typoch ventilov, ich aplikáciách a dôležitosti správneho výberu pre systémy vykurovania, chladenia a plynu.
Základné princípy a výhody podlahového vykurovania
Teplovodné podlahové vykurovanie je nízkoteplotný, ekonomicky úsporný a esteticky nerušivý vykurovací systém. Ekonomiku prevádzky podlahového vykurovania je možné významným spôsobom pozitívne ovplyvniť kombináciou s nízkoteplotnými zdrojmi, ako sú napr. tepelné čerpadlá THERMIA. Využitím princípu prenosu tepla sálaním je možné dosiahnuť ďalšie úspory energií, a to v rozsahu 10 % až 13 %.
Podlahové vykurovanie, ako nízkotemplotný vykurovací systém, využíva pre dosiahnutie požadovanej teploty v priestore vykurovaciu vodu s teplotou nižšou, ako klasické systémy radiátorové. Pri prenose tepla do priestoru je využívaný fyzikálny proces sálania, pri ktorom sa energia šírí do priestoru vo forme elektromagnetického žiarenia, prostredníctvom naakumulovanej vykurovacej dosky.
Kvalita potrubných systémov a dôležitosť správnej inštalácie
Ideálna skladba pre inštaláciu podlahového vykurovania je taká, ktorá zabezpečí dostatočnú tepelnú izoláciu vo vzťahu, či už je inštalácia podlahového vykurovania v podpivničenej alebo nepodpivničenej miestnosti, pevnostnej fixácii vykurovacej trubky a stabilite betónovej dosky. Vplyv na výškovú skladbu podlahového vykurovania má aj typ betónovej mazaniny.
Viacvrstvové trubky ALPEX s hliníkovou vrstvou a plastové trubky FRÄNKISCHE sú často testované podľa národných a európskych noriem, ktoré vyžadujú testovanie výrobkov za extrémnych podmienok, ako je vysoká teplota a tlak. S dosiahnutými výsledkami je trvanlivosť produktov určená výpočtom podľa štandardizovaných a medzinárodne uznávaných metód.
Stále častejšie sa pri inštaláciach podlahového vykurovania stretávame s nevhodne zvolenými a následne použitými typmi zmiešavacích zostáv, ktoré majú zabezpečiť zodpovedajúcu teplotnú reguláciu vykurovacej vody podlahového vykurovania. Predovšetkým sa jedná o zmiešavacie zostavy vo vzťahu k rôznym typom nízkoteplotných zdrojov, akými sú napr. tepelné čerpadlá THERMIA. Nedodržanie stanovených teplotných (hygienických) limitov podlahového vykurovania podľa ČSN EN 1264-1÷4 môže za určitých ďalších okolností spôsobiť problémy osobám v priestore sa vyskytujúcim. Predovšetkým sa jedná o problémy s krvným obehom. Preto je otázka "Aká zmiešavacia zostava pre podlahové vykurovanie je tá správna?" kľúčová pre zdravie a efektivitu.
Odborné školenia sú nami, ako dodávateľom viacvrstvového potrubia ALPEX odporúčané a realizované v školiacich strediskách v Podhořanoch pri Kralupách n. Vl. a v Jablonci n. N. Po dohode s príslušným obchodným zástupcom je možné ich realizovať po celej Českej republike. Na základe absolvovaného školenia obdrží každý účastník Certifikát.
Typy guľových ventilov a ich špecifické vlastnosti
Guľové ventily predstavujú kľúčový prvok v mnohých potrubných systémoch, vrátane vykurovania, chladenia a rozvodov plynných látok. Ich výber by mal zodpovedať špecifickým požiadavkám inštalácie, ako je typ média, tlak, teplota a priestorové obmedzenia.
Ventily pre všeobecné použitie
- Guľový ventil s vnútornými závitmi: Ovládanie prostredníctvom páčky alebo motýlika červenej farby. Ventil je vhodný do systémov vykurovania, chladenia a do rozvodov nie nebezpečných plynných látok.
- Guľový ventil s predĺženým motýlikom: Guľový ventil s vnútornými závitmi a s predĺženým plastovým motýlikom. Vhodný pre systémy s hrubšou izoláciou rúrok.
- Guľový ventil s prevlečnou maticou: Existuje vo verziách s vonkajším a vnútorným závitom a prevlečnou maticou s tesnením, alebo s vnútornými závitmi a prevlečnou maticou s tesnením. Je vhodný na zapojenie pod kotle alebo k vodomerom, často s ovládaním prostredníctvom červeného polovičného motýlika.
- Guľový ventil s kovanou dutou guľou: Sú dostupné s vnútornými alebo vonkajšími závitmi, so štandardným prietokom a povrchovou úpravou chrómovaním. Guľový ventil s kovanou dutou guľou, vnútornými závitmi a vypustením je vhodný na vodu v systémoch vykurovania a chladenia.
Špeciálne guľové ventily
- Guľový ventil novej generácie DADO: Disponuje patentovanou guľou DADO a vnútornými závitmi. Ovládanie je možné prostredníctvom páčky alebo motýlika červenej farby. Telo ventilu je vyrábané so zosilnenou konštrukciou.
- Guľový ventil so zabudovaným sitkom: Guľový ventil so zabudovaným nerezovým sitkom a vnútornými závitmi. Ventil je vhodný na namontovanie do stiesnených priestorov, kde nie je možné nainštalovať uzatváracie ventily a "Y" filter, ale napriek tomu sa tam inštalácia filtra vyžaduje (napr. na vstupy do kotlov, tepelných čerpadiel alebo do čerpadiel). Ovládanie prostredníctvom červeného motýlika.
- Guľový ventil FF s otvorom M10 pre jímku na snímač: Ventil je vhodný do systémov vykurovania, chladenia a do rozvodov nie nebezpečných plynných látok, plnoptietokový s otvorom M10 pre jímku na snímač.
Inštalácia kompresného guľového ventilu
Prehľad vybraných typov guľových ventilov a ich vlastností
| Typ guľového ventilu | Ovládanie | Použitie | Špecifická vlastnosť |
|---|---|---|---|
| Nová generácia DADO | Páčka / Motýlik | Vykurovanie, chladenie, plyn | Patentovaná guľa DADO, zosilnená konštrukcia |
| S vnútornými závitmi | Páčka / Motýlik | Vykurovanie, chladenie, plyn | Štandardné riešenie |
| S predĺženým motýlikom | Motýlik | Vykurovanie, chladenie, plyn | Pre rúrky s hrubšou izoláciou |
| S prevlečnou maticou | Polovičný motýlik | Pod kotle, k vodomerom | Jednoduché pripojenie, s tesnením |
| So zabudovaným sitkom | Červený motýlik | Kotly, tepelné čerpadlá, čerpadlá | Integrovaný nerezový filter pre stiesnené priestory |
| FF s otvorom M10 pre snímač | - | Vykurovanie, chladenie, plyn | Plnoptietokový s prípravou pre snímač |
| S kovanou dutou guľou | - | Vykurovanie, chladenie | Štandardný prietok, chrómovanie |
| S kovanou dutou guľou a vypustením | - | Vykurovanie, chladenie | Umožňuje vypustenie média |
Kompletné riešenia: Fitingy, armatúry a náradie
Okrem samotných ventilov je pre bezchybnú funkčnosť systémov kľúčová aj kvalita ďalších komponentov a náradia. V sortimente kúrenárskych armatúr a príslušenstva nájdete širokú škálu riešení.
Lisovacie fitingy a potrubné systémy

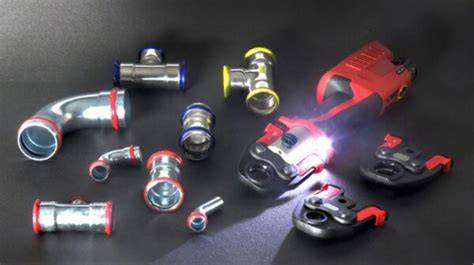

Moderné inštalácie sa často spoliehajú na systémy s lisovacími fitingami pre ich rýchlosť a spoľahlivosť. Pre potrubie ALPEX sú k dispozícii lisovacie fitingy PRESS, ktoré zahŕňajú vsuvky, priame prechody, kolená, kolenové prechody, T-kusy, nástenky, pripojovacie fitingy a zátky.
Pre plynové rozvody je k dispozícii systém ALPEX-GAS, ktorý zahŕňa ALPEX-GAS potrubie a chráničku, lisovacie fitingy PRESS-GAS, guľové uzávery na plyn, podomietkové uzávery a rozdeľovače, bezpečnostné plynové armatúry a dopojenie plynových spotrebičov. Neoddeliteľnou súčasťou sú aj detektory plynu a elektromagnetické ventily, plyn. - k ovládaniu obehového čerpadla vykurovacieho systému napr.
Mosadzné tvarovky a kurenárske armatúry
Sortiment dopĺňajú mosadzné tvarovky, ako sú závitové fitingy, kurenárske šróbenia, spätné klapky, závitové filtre a tesnenia závitov. Kategória kurenárskych armatúr HPW IVAR ponúka kompletné riešenia pre rôzne vykurovacie inštalácie.
Dostupnosť náradia a školení
Pre realizáciu systémov ALPEX, ALPEX - GAS ale aj IVAR.PRESS FITTING SYTEM je možné si vyžiadať lisovacie zariadenia prostredníctvom obchodných zástupcov a prostredníctvom objednávky náradia na internetovej stránke www.ivarsk.sk, v sekcii požičovňa náradia. Zapožičanie je na 14 dní ZDARMA. Okrem náradia a pomôcok je k dispozícii aj upevňovací systém, všetko nevyhnutné pre správnu a bezpečnú inštaláciu.
