Štvorcestný Miešací Ventil: Kľúč k Efektívnemu Vykurovaniu a Chladeniu

Štvorcestný ventil je špecializované zariadenie používané v vykurovacích a chladiacich systémoch, ktoré umožňuje presné riadenie prietoku média medzi rôznymi okruhmi. Jeho hlavnou funkciou je regulácia teploty vykurovacieho média, čo ovplyvňuje efektivitu práce celého systému. Štvorcestný ventil je obzvlášť užitočný v inštaláciách, kde je potrebné súčasne riadiť dva okruhy - napríklad v kotloch ústredného kúrenia, kde mieša prívodnú vodu s vratnou vodou, aby sa udržali optimálne podmienky práce kotla a minimalizovalo riziko korózie.

Je potrebné dodať, že sa môžete stretnúť aj s názvami ako štvorcestný zmiešavací ventil alebo miešací ventil. Vďaka svojej konštrukcii umožňuje štvorcestný ventil zvýšenie energetickej efektivity systému a zlepšenie tepelného komfortu v budove.

Základné Funkcie a Princíp Činnosti Štvorcestného Ventilu

Zmiešavacie ventily zohrávajú kľúčovú úlohu v systémoch ústredného kúrenia, pretože zabezpečujú efektívnu reguláciu teploty vykurovacieho média. Ich základnou funkciou je miešanie dvoch prúdov média, napríklad horúcej vody z kotla a chladnejšej vratnej vody zo systému, s cieľom dosiahnuť optimálnu teplotu, ktorá bude distribuovaná do radiátorov alebo iných prvkov vykurovacieho systému. Zmiešavacie ventily pomáhajú udržiavať stabilné pracovné podmienky systému ústredného kúrenia, čo je obzvlášť dôležité pre zabezpečenie tepelného komfortu v miestnostiach a ochranu kotla pred prehriatím alebo príliš nízkou teplotou vratnej vody, ktorá môže viesť ku korózii.

Štvorcestný zmiešavací ventil slúži na miešanie horúcej a studenej vody pre dosiahnutie ideálnej teploty kvapaliny v rozvodoch. Umožňujú režim dvoch vstupov a dvoch výstupov, alebo troch vstupov a jedného výstupu. Štvorcestné ventily majú zdvojenú zmiešavaciu funkciu: primiešavajú teplú vodu z kotla k vracajúcej sa vode z radiátorového okruhu, čím prúdi do kotla voda o vyššej teplote a kotol je tak chránený pred nízkoteplotnou koróziou.

Princíp fungovania tohto zariadenia spočíva v kontrolovanom miešaní alebo rozdeľovaní dvoch prúdov média, čo umožňuje udržiavanie stabilných pracovných podmienok v vykurovacích alebo chladiacich systémoch. Vo vnútri ventilu sa nachádza otočná priehradka, ktorú ovláda hriadeľ spojený s pohonom alebo ručným regulačným mechanizmom. Táto priehradka usmerňuje prietok média medzi štyrmi portami: jedným prívodným, jedným vratným a dvoma výstupnými. Keď priehradka mení svoju polohu, ventil môže súčasne miešať teplú a studenú vodu alebo smerovať médium požadovaným smerom podľa potrieb systému. Napríklad v vykurovacom systéme môže miešať vratnú vodu s prívodnou, aby sa dosiahla požadovaná teplota v obehu.

Konštrukcia Štvorcestného Ventilu

Prejdime teraz k časti, kde sa pozrieme na to, ako je štvorcestný ventil skonštruovaný. Konštrukčná schéma zahŕňa niekoľko kľúčových prvkov, ktoré umožňujú jeho správnu činnosť. Konštrukcia štvorcestného ventilu je založená na tele, ktoré je najčastejšie vyrobené z mosadze, nehrdzavejúcej ocele alebo liatiny, čo zaisťuje odolnosť a odolnosť voči vysokým teplotám a tlaku. Vo vnútri telesa sa nachádza otočná priehradka, nazývaná tiež rotor alebo zmiešavací prvok, ktorá riadi prietok média medzi štyrmi portami: prívodným, vratným a dvoma výstupnými.

Dôležitou súčasťou konštrukcie štvorcestného ventilu je aj hriadeľ, ktorý spája priehradku s pohonom (samozrejme v prípade štvorcestného ventilu s pohonom), čo umožňuje presné ovládanie jej polohy. Tesnenia nachádzajúce sa v portoch a okolo hriadeľa zabezpečujú tesnosť celej konštrukcie a zabraňujú únikom.

Ventily CONTROLMIX sú vybavené unikátnymi PTFE klznými vložkami, ktoré poskytujú veľmi nízky krútiaci moment. Vďaka nim je proces odvápňovania vretena ventilu obmedzený, čo sa premieta do bezporuchovej prevádzky pohonu.

Materiály a Špecifické Typy

Telo ventilu je najčastejšie vyrábané z mosadze, čo zaručuje vysokú kvalitu aj dlhú trvanlivosť výrobku vďaka ochrannému spracovaniu DRZ slúžiacemu proti vylúhovaniu zinku. Štvorcestné ventily sa vyrábajú z mosadze s ochranou proti vylúhovaniu zinku, prípadne z liatiny, a používajú sa v systémoch vykurovania a chladenia, v rozvodoch vody, v kúrenárskych aplikáciách a v zmiešavacích systémoch.

Konštrukcia štvorcestného ventilu zahŕňa teleso ventilu, pohyblivý prvok (ako je guľa alebo cievka) a tesnenia. Teleso ventilu obsahuje štyri porty, zvyčajne označené ako P (tlak), A, B a T (nádrž alebo spiatočka).

• Guľové štvorcestné ventily

• V guľovom štvorcestnom ventile je dutá guľa so špecifickými priechodmi vyvŕtanými cez ňu. Keď je guľa v určitej polohe, zarovná svoje vnútorné priechody s portami na tele ventilu, aby umožnila tekutine prúdiť z jedného portu do druhého. Napríklad, ak je ventil navrhnutý na riadenie toku reaktantu v chemickom reaktore, keď sa guľa otočí do určitej polohy, môže prepojiť vstupný port (P) s jedným z výstupných portov (povedzme A). To umožňuje, aby reaktant prúdil do špecifickej časti reakčného systému. Keď sa guľa ďalej otáča, môžu byť vytvorené rôzne spojenia. Môžeme nechať tekutinu prúdiť z P do B, alebo môžeme uzavrieť spojenie medzi P a buď A alebo B a pripojiť A k T alebo B k T.

• Cievkové štvorcestné ventily

• Ďalším typom je cievkový - typ štvorcestný ventil. Cievka je valcový prvok, ktorý sa posúva vo vnútri telesa ventilu. Keď je cievka v jednej polohe, umožňuje tekutine prúdiť z P do A a z B do T. Presunutím cievky do inej polohy sa zmenia dráhy toku. Napríklad môžeme nechať kvapalinu prúdiť z P do B a z A do T.

Široké Uplatnenie Štvorcestných Ventilov

Štvorcestný ventil je všestranné zariadenie, ktoré nachádza uplatnenie v širokej škále priemyselných a domových systémov. Jeho primárnou funkciou je efektívne miešanie a usmerňovanie toku kvapalín alebo plynov, čím zabezpečuje optimálne prevádzkové podmienky a ochranu systémov.

Vykurovacie a Chladiace Systémy

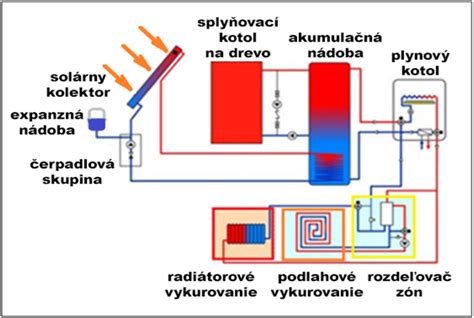

Štvorcestný ventil je kľúčovým prvkom v vykurovacích inštaláciách, kde je potrebná presná kontrola teploty média. Montáž štvorcestného ventilu je často využívaným riešením v systémoch ústredného kúrenia (ÚK) s kotlami na tuhé palivá, kde je dôležité zabezpečiť kotol pred príliš nízkou teplotou vratného média, čo môže viesť k korózii a skráteniu jeho životnosti. Inštalácia ÚK so štvorcestným ventilom umožňuje miešanie teplej vody z prívodu s chladnejšou vratnou vodou, čo stabilizuje teplotu vody v kotle a chráni ho pred prehriatím. Pre kotly na tuhé palivo je najlepšou voľbou štvorcestný ventil. Tieto ventily chránia kotly pred nízkoteplotnou koróziou zvýšením teploty vratného média. Vďaka pokročilej regulácii teploty prívodu a návratu štvorcestný ventil účinne stabilizuje podmienky prevádzky kotla, čo predlžuje jeho životnosť. Tým sa tiež predchádza kondenzácii, ktorá by mohla viesť k poškodeniu a korózii vnútorných povrchov kotla.

Štvorcestný ventil sa používa aj v systémoch s tepelnými čerpadlami, kde umožňuje optimálne riadenie vykurovacieho a chladiaceho okruhu, ako aj v inštaláciách so solárnymi kolektormi, kde umožňuje efektívne využitie slnečného tepla.

Chemické Procesy

Štvorcestný ventil je kľúčovým komponentom v mnohých chemických procesoch a ponúka presné ovládanie a flexibilitu.

• Miešanie reaktantov: Pri chemickej syntéze je potrebné riadeným spôsobom miešať rôzne reaktanty. Na usmernenie toku týchto reaktantov do reakčnej nádoby vo vhodných časoch možno použiť štvorcestný ventil. Napríklad pri vsádzkovom chemickom procese môže byť najskôr zavedený jeden reaktant a potom pomocou štvorcestného ventilu môže byť v optimálnom okamihu pridaný druhý reaktant, aby sa iniciovala špecifická chemická reakcia.
• Separácia odpadových produktov: Chemické procesy často vytvárajú odpadové produkty, ktoré je potrebné zo systému odstrániť. Štvorcestný ventil možno použiť na oddelenie odpadových produktov z hlavného toku procesu. Napríklad v procese destilácie môže štvorcestný ventil nasmerovať prúd odpadu do jednotky na spracovanie odpadu, pričom umožňuje, aby čistený produkt pokračoval cez hlavný proces alebo bol zhromaždený na ďalšie použitie.
• Izolácia systému: Počas údržby alebo v prípade poruchy procesu je často potrebné izolovať určité časti chemického systému. Štvorcestný ventil možno použiť na zastavenie toku tekutiny do určitej časti systému, čo umožňuje vykonávať bezpečnú údržbu.

Ďalšie Aplikácie

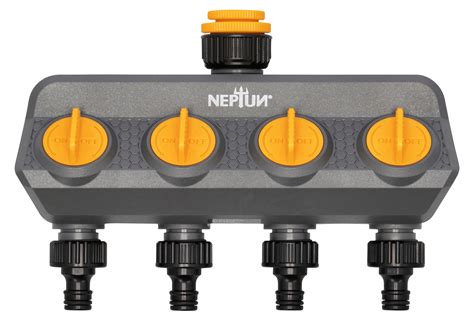

Vykurovacích aplikáciách a rozvodných aj zmiešavacích systémoch sa výborne osvedčujú moderné štvorcestné zmiešavacie ventily. Štvorcestný plastový ventil na zavlažovací počítač je nastaviteľný podľa potreby a vhodný na zástrčné hadicové systémy na zavlažovanie záhrady. Tieto ventily ponúkajú presné ovládanie a flexibilitu pre rôzne typy zavlažovacích systémov.

Štvorcestný Ventil s Pohonom

Štvorcestný ventil s pohonom nachádza široké uplatnenie v pokročilých vykurovacích a chladiacich systémoch, kde je kľúčové presné riadenie prietoku média. Vďaka integrovanému pohonu umožňuje takýto ventil automatickú reguláciu, čo významne zvyšuje efektivitu a pohodlie pri obsluhe inštalácie. Štvorcestný ventil s pohonom je obzvlášť odporúčaný tam, kde je potrebné dynamické prispôsobovanie teploty a smeru prietoku v reakcii na meniace sa prevádzkové podmienky systémov. Možnosť integrácie s automatizačnými systémami budov zabezpečuje, že štvorcestné ventily s pohonom sa výborne hodia do moderných inštalácií.

Štvorcestný ventil s pohonom sa využíva v:

• Systémoch ústredného kúrenia s kotlami na tuhé palivá.
• Inštaláciách s tepelnými čerpadlami.
• Kaskádových inštaláciách s viacerými zdrojmi tepla: Štvorcestný ventil s pohonom umožňuje riadenie prietoku medzi rôznymi zdrojmi tepla.

Inštalácia a Nastavenie Štvorcestného Ventilu

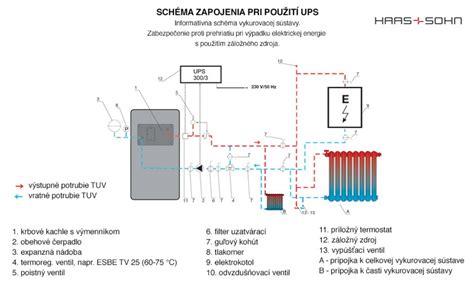

Pripojenie štvorcestného ventilu vyžaduje presnosť a správne plánovanie, aby sa zabezpečila optimálna práca vykurovacieho systému. Ventil by sa mal namontovať medzi zdroj tepla (napr. kotol) a systém rozvodu tepla, ako sú radiátory alebo podlahové vykurovanie. Najprv pripojte prívodné potrubia k príslušným portom ventilu: horúca voda z kotla k jednému portu a vratná voda z vykurovacieho systému k druhému. Potom pripojte výstupy ventilu k systému rozvodu tepla - jeden výstup vedie horúcu vodu do vykurovacieho okruhu, druhý smeruje ochladenú vodu späť do kotla.

Pripojenie štvorcestných zmiešavacích ventilov do okruhu sa vykonáva vnútorným alebo vonkajším závitom na tele armatúry, prípadne si môžete vybrať prírubovú variantu.

Optimalizácia Nastavení

Aby štvorcestný ventil fungoval optimálne, je potrebné správne prispôsobiť jeho nastavenia špecifikám inštalácie a požiadavkám vykurovacieho alebo chladiaceho systému. Správne nastavenie štvorcestného ventilu ovplyvňuje energetickú efektivitu a tepelný komfort v budove.

1. Určenie požadovanej teploty: Prvým krokom je určenie, aká požadovaná teplota štvorcestného ventilu bude najvhodnejšia pre daný systém. Napríklad v vykurovacích inštaláciách s kotlami na tuhé palivá by mala teplota vratnej vody dosahovať minimálne 55°C, aby sa zabránilo kondenzácii a korózii kotla.
2. Prednastavenie polohy ventilu: Nastavte ventil do počiatočnej polohy, ktorá umožní miešanie vratnej vody s prívodnou vodou v pomeroch zodpovedajúcich pracovným podmienkam inštalácie.
3. Kalibrácia pohonu: Ak je ventil vybavený pohonom, je potrebná jeho kalibrácia, aby presne reagoval na riadiace signály z automatizačného systému.
4. Testovanie práce ventilu: Vykonajte testy pri rôznych pracovných podmienkach systému, meniac teploty prívodu a vratnej vody a tepelnú záťaž. Sledujte, ako štvorcestný ventil reaguje na tieto zmeny a či udržiava požadovanú teplotu v obehu.

Minimálne otvorenie štvorcestného ventilu závisí od špecifík inštalácie a požiadaviek vykurovacieho systému. Zvyčajne sa odporúča, aby ventil nikdy nebol úplne uzavretý, pretože to môže viesť k nesprávnej prevádzke systému, ako je nerovnomerné rozloženie tepla. Minimálne otvorenie štvorcestného ventilu by malo byť aspoň 10-20%, aby sa zabezpečil stabilný prietok média a zabránilo stagnácii v obehu. Čas otvorenia štvorcestného ventilu by mal byť zvolený tak, aby ventil mohol plynulo reagovať na zmeny dopytu v systéme.

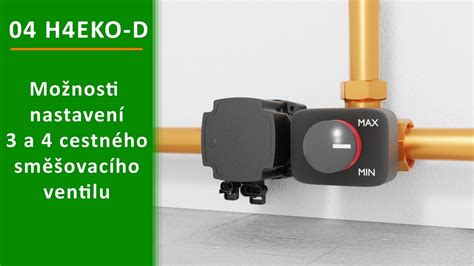

Súčasťou štvorcestného zmiešavacieho ventilu je ovládacie koliesko s prehľadnou stupnicou. Rozsah otáčania je u týchto typov ventilov „kolem dokola“, tzn. nemá žiadne koncové dorazy. V prípade, že bude výhodnejšie ovládať zmiešavací ventil prostredníctvom servopohonu, možno jednoduchou montážou zodpovedajúceho adaptéra ventil prispôsobiť.

Porovnanie: Štvorcestný vs. Trojcestný Ventil

Zmiešavacie ventily zohrávajú kľúčovú úlohu v systémoch ústredného kúrenia, pretože zabezpečujú efektívnu reguláciu teploty vykurovacieho média. Ich základnou funkciou je miešanie dvoch prúdov média, napríklad horúcej vody z kotla a chladnejšej vratnej vody zo systému, s cieľom dosiahnuť optimálnu teplotu, ktorá bude distribuovaná do radiátorov alebo iných prvkov vykurovacieho systému. Zmiešavacie ventily umožňujú presnú reguláciu prietoku vykurovacieho média, čo umožňuje flexibilné prispôsobenie práce systému aktuálnym potrebám budovy.

Dnešný príspevok sa zaoberá rozdielmi medzi trojcestným a štvorcestným ventilom. Rozdiely medzi týmito dvoma typmi ventilov sú významné, najmä pokiaľ ide o ich konštrukciu, princíp fungovania a spôsob ovládania. Ich použitie závisí od toho, čo konkrétne chceme dosiahnuť a aký typ zmiešavania vody potrebujeme.

Trojcestný ventil je zariadenie s tromi portami pre prietok a funguje hlavne na princípe zmiešavania dvoch prúdov média (horúceho a chladnejšieho) alebo rozdeľovania jedného prúdu na dva rôzne okruhy. V praxi to znamená, že tento ventil môže plniť funkciu zmiešavania aj rozdeľovania, v závislosti od potrieb vykurovacieho systému, avšak nemôže vykonávať obe funkcie súčasne.

Štvorcestný ventil má štyri porty pre prietok. Toto zariadenie môže súčasne rozdeľovať aj spájať prúdy média. Umožňuje tým ešte pokročilejšiu reguláciu teploty, čo je obzvlášť užitočné v zložitejších inštaláciách ústredného kúrenia. Princíp fungovania štvorcestných ventilov umožňuje lepšie vyváženie teploty medzi okruhom prívodu a vratným okruhom, čo môže výrazne zlepšiť energetickú účinnosť systému.

Pokiaľ ide o ovládanie, trojcestné aj štvorcestné ventily môžu byť vybavené servopohonmi, ktoré umožňujú automatickú kontrolu ich práce. Voľba medzi trojcestným a štvorcestným ventilom v inštaláciách ústredného kúrenia závisí od špecifík systému a očakávaní používateľa.

Prehľad Kľúčových Vlastností

Kedy Ktorý Ventil Vybrať?

Rozhodnutie, či použiť trojcestný alebo štvorcestný ventil, by malo byť podmienené špecifikami konkrétnej inštalácie ústredného kúrenia a požiadavkami na reguláciu teploty. To si určite vyžaduje znalosť projektu, prehľad o stavbe vykurovacích systémov v budovách a konzultáciu s odborníkom.

• Pre kotly na tuhé palivo je najlepšou voľbou štvorcestný ventil.
• Pre podporu radiátorov v systémoch ústredného kúrenia je lepšou voľbou trojcestný ventil. Tento typ ventilu je ideálny pre jednoduchšie inštalácie, kde je dôležité zmiešať horúce médium z kotla s chladnejším návratom, aby sa dosiahla požadovaná teplota v okruhu kúrenia.
• V systémoch podlahového vykurovania je najlepšou voľbou trojcestný ventil. Tento typ ventilu - známy aj ako zmiešavací ventil pre podlahové kúrenie - účinne znižuje teplotu média pred tým, než vstúpi do vykurovacích okruhov. Ak teda stojíte pred rozhodnutím: zmiešavací ventil trojcestný alebo štvorcestný pre podlahové vykurovanie, vyberte trojcestný ventil.

Zhrnutie: Trojcestný ventil je vhodný pre jednoduchšie vykurovacie systémy, kde sú dôležité náklady a jednoduchá obsluha. Na druhej strane, štvorcestný ventil sa používa v pokročilejších inštaláciách ústredného kúrenia, kde je dôležité presné riadenie teploty prívodu aj návratu.

Výhody Štvorcestných Ventilov

Moderné štvorcestné zmiešavacie ventily sa výborne osvedčujú v mnohých aplikáciách, prinášajúc so sebou rad výhod:

• Presné ovládanie: Štvorcestné ventily ponúkajú vysoký stupeň kontroly nad smerom prúdenia a prietokom tekutín.
• Flexibilita: Môžu byť ľahko prispôsobené rôznym procesným požiadavkám.
• Znížená zložitosť: Použitie štvorcestného ventilu môže zjednodušiť potrubný systém v chemickom procese.
• Ochrana systémov: Vykurovacie systémy sú chránené pred nízkoteplotnou koróziou.

Všetky hlavné súčasti zmiešavacích ventilov je možné ľahko vymeniť, avšak odporúčame do systému pred ventil nainštalovať vhodný filter.
