Elektrické ističe sú základným bezpečnostným prvkom každej elektroinštalácie. Ich správny výber a dimenzovanie je kľúčové nielen pre ochranu majetku a osôb, ale aj pre optimálnu funkčnosť elektrických systémov, vrátane elektrického vykurovania. Tento článok sa zameriava na pochopenie funkcie ističov, ich parametrov a správneho výberu pre rôzne aplikácie, so zreteľom na elektrické vykurovacie systémy.
Čo je elektrický istič a ako funguje?
Istič je elektrický prístroj, ktorý slúži ako automatický vypínač. V prípade, že ním začne tiecť prúd väčší ako je určený, automaticky odpojí prívod elektrického prúdu do daného obvodu. Týmto spôsobom bráni preťaženiu elektrického vedenia, ktoré by mohlo viesť k prehriatiu, požiaru alebo poškodeniu pripojených spotrebičov. Okrem ochrany pred preťažením chránia ističe aj pred úrazom elektrickým prúdom tým, že prerušia obvod v prípade skratu.
Ističe sa skladajú z niekoľkých častí, pričom kľúčové sú tepelná a skratová (magnetická) spúšť. Tepelná spúšť reaguje na dlhodobé malé nadprúdy prostredníctvom bimetalového pliešku, ktorý sa pri zahriatí ohýba a aktivuje vypínací mechanizmus. Skratová spúšť, zvyčajne elektromagnetického typu, reaguje na náhle a vysoké prúdy vznikajúce pri skrate, čím okamžite preruší obvod.
Kľúčové parametre ističov
Pri výbere ističa je dôležité zohľadniť niekoľko základných parametrov:
- Počet pólov: Jeden pól (jednofázový), tri póly (trojfázový).
- Menovitý prúd (A): Maximálny prúd, ktorý môže istič dlhodobo bezpečne prepúšťať.
- Charakteristika (B, C, D): Určuje, pri akej úrovni prekročenia menovitého prúdu zareaguje skratová spúšť.
- Vypínacia schopnosť (kA): Maximálny skratový prúd, ktorý je istič schopný bezpečne vypnúť.
Charakteristiky ističov (B, C, D)
Charakteristika ističa udáva, ako citlivo reaguje na náhle prúdové nárazy pri zapínaní spotrebičov. Tento parameter je obzvlášť dôležitý pri pripojení spotrebičov s vyšším nábehovým prúdom, ako sú motory alebo transformátory.
- Charakteristika B: Vypína pri prúdoch 3-5 násobku menovitého prúdu. Používa sa pre bežné zásuvkové a svetelné obvody v domácnostiach a kanceláriách.
- Charakteristika C: Vypína pri prúdoch 5-10 násobku menovitého prúdu. Je vhodná pre spotrebiče s vyšším nábehovým prúdom, ako sú elektromotory, čerpadlá, práčky, umývačky riadu, alebo pri napájaní viacerých spotrebičov naraz.
- Charakteristika D: Vypína pri prúdoch 10-15 násobku menovitého prúdu. Používa sa pre veľké indukčné alebo kapacitné záťaže, ako sú zváracie agregáty, kompresory, alebo pri pripájaní transformátorov.
Pri výbere charakteristiky je dôležité zohľadniť typ pripájanej záťaže. Pre spotrebiče s ohmickou záťažou (napr. žiarovky, ohrievacie telesá) postačuje istič s charakteristikou B. Pri indukčných záťažiach, akými sú elektromotory alebo transformátory, je nutné použiť istič s charakteristikou C alebo D, aby sa predišlo nechcenému vypínaniu pri zapnutí.
Menovitý prúd a prierez vodičov
Menovitý prúd ističa musí byť zvolený tak, aby zodpovedal prierezu pripojovacích vodičov. Bežne používané sú ističe s menovitým prúdom 10A a 16A. Pri zásuvkových obvodoch s káblom s prierezom 2,5 mm² sa najčastejšie používa 16A istič. Pre osvetlenie s káblom s prierezom 1,5 mm² sa zvyčajne používa 10A istič.
Príklad: Pre bežné zásuvky v domácnosti, kde sa používa kábel s prierezom vodičov 2,5 mm², je štandardným riešením 16A istič s charakteristikou B.
Príklad: Pre osvetľovacie obvody s káblom s prierezom 1,5 mm² sa obvykle používa 10A istič s charakteristikou B.
Ističe v kontexte elektrického vykurovania
Elektrické vykurovacie systémy, ako sú elektrické podlahové vykurovanie, priamovýhrevné konvektory alebo elektrické kotly, predstavujú významnú záťaž pre elektroinštaláciu. Ich správne istenie je preto mimoriadne dôležité.

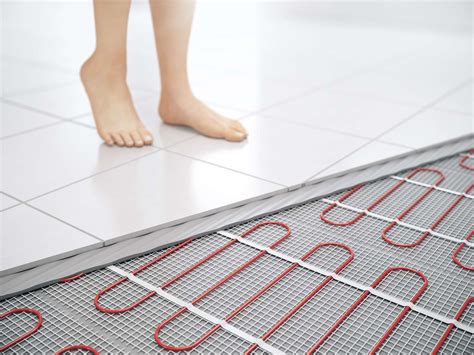

Elektrické podlahové vykurovanie
Pri elektrickom podlahovom vykurovaní je dôležité zvoliť správny istič s ohľadom na celkový príkon systému. Vykurovacie rohože alebo káble môžu mať rôzny výkon na meter štvorcový, čo sa premieta do celkového odberu elektriny. Pre tieto systémy sa často odporúča použiť istič s charakteristikou C, najmä ak sú súčasťou systému aj iné spotrebiče s vyšším nábehovým prúdom.
Príklad: Pri inštalácii elektrického podlahového vykurovania v novostavbe s trojfázovým elektromerom a hlavným ističom 3x25A, ktorý pôvodne napájal elektrokotol, bojler a sporák, je možné, že aj po prechode na iné zdroje tepla bude tento istič postačovať pre nový vykurovací systém, ak jeho celkový príkon nepresiahne možnosti.
Príklad: Pri plánovaní elektrického podlahového vykurovania v zrubovom dome s krbovou vložkou ako doplnkovým zdrojom tepla, kde sa očakáva temperovanie podláh, je dôležité správne dimenzovať ističe pre jednotlivé okruhy vykurovania. Pre takéto aplikácie sa často odporúčajú ističe s charakteristikou C.
Elektrické kotly a iné spotrebiče s vysokým príkonom
Elektrické kotly, elektrické bojlery, sporáky a varné dosky s vysokým príkonom vyžadujú trojfázové pripojenie a adekvátne dimenzované ističe. Napríklad 28kW elektrický kotol pripojený na tri fázy odoberá približne 40,46 A, čo si vyžaduje hlavný istič s vyššou hodnotou, ako je bežných 25A.
Príklad: Ak má dom hlavný istič 25A a plánuje sa inštalácia 28kW elektrického kotla, je potrebné požiadať dodávateľa elektriny o navýšenie kapacity hlavného ističa, napríklad na 3x32A alebo viac, v závislosti od celkového predpokladaného odberu.
Výber hlavného ističa
Hodnota hlavného ističa do domu musí byť schválená dodávateľom elektriny a zodpovedať zvolenej odbernej sadzbe. Pri dome bez elektrického vykurovania a nabíjania elektromobilu sa často používa 3x25A. V prípade domu s elektrickým vykurovaním alebo vyšším odberom môže byť potrebný istič 3x32A a viac.
Príklad: Pre dom s elektrickým vykurovaním alebo vyšším celkovým odberom elektriny je štandardnou voľbou hlavný trojfázový istič s hodnotou 3x32A.
Príklad: Dom bez elektrického vykurovania a bez nabíjania elektromobilu zvyčajne postačuje hlavný trojfázový istič s hodnotou 3x25A.
Dôležitosť odborného výberu a inštalácie
Montáž, opravu alebo rekonštrukciu elektroinštalácie, vrátane výberu a inštalácie ističov, môže vykonávať výhradne kvalifikovaný elektrikár. Neodborný zásah môže mať vážne následky v podobe ohrozenia majetku alebo zdravia osôb. Projektant alebo kvalifikovaný elektrotechnik by mal určiť vhodný spôsob istenia a typ ističa podľa viacerých kritérií, pričom takýto zásah je následne overený revíziou.
Upozornenie: Neodborná manipulácia s elektrickými zariadeniami môže viesť k vážnym úrazom alebo smrti. Vždy sa obráťte na certifikovaného elektrikára.
Ako na to: Výber správneho ističa
Úspora nákladov vďaka optimalizácii ističa
Nesprávne dimenzovaný, príliš silný hlavný istič môže viesť k zbytočne vysokým platbám za elektrinu, pretože sa cena odvíja aj od rezervovanej odbernej kapacity. Ak napríklad v minulosti bola potreba vyššieho odberu (napr. kvôli elektrickému kotlu) a teraz už nie je, je vhodné požiadať dodávateľa o výmenu hlavného ističa za slabší. Toto môže viesť k úspore desiatok eur ročne.
Príklad: Ak bol v minulosti v dome inštalovaný 3x32A hlavný istič z dôvodu elektrického kotla, ale teraz je vykurovanie zabezpečené plynom, je vhodné zvážiť zníženie kapacity ističa na 3x25A, čo môže priniesť úsporu nákladov.
Výmena ističa za adekvátne dimenzovaný môže byť realizovaná po dohode s dodávateľom elektriny a odbornou firmou. Tento proces zahŕňa odplombovanie pôvodného ističa, výmenu, následné zaplombovanie a kontrolu technikom.
Pri výbere elektrického vykurovania je dôležité zvážiť aj možnosti úspory energie, ako je napríklad využívanie nočného prúdu s akumuláciou tepla, alebo inštalácia fotovoltických panelov či solárnych kolektorov. Tieto opatrenia môžu významne znížiť celkové náklady na energie.
