Žiadna stavba sa nezaobíde bez strechy a žiadna strecha nemôže byť bez jej nosnej časti. Nosnú časť väčšiny šikmých a plochých striech rodinných domov tvorí krov. Tradične sa krovy budujú ako klasické drevené viazané konštrukcie, ktorých jednotlivé prvky sa spájali klasickými tesárskymi spojmi, časovo aj fyzicky náročnými na zhotovenie. Vývoj však postupne priniesol do spájania jednotlivých prvkov krovu novinky v podobe rôznych spojovacích profilov urýchľujúcich a zjednodušujúcich klasickú montáž.

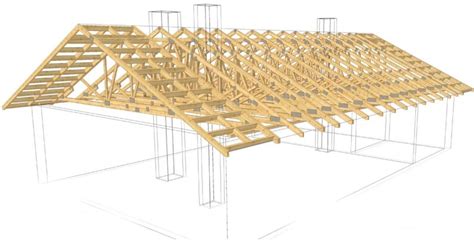

V súčasnosti badať nástup nových technológií využívajúcich konštrukcie z priehradových nosníkov, ktoré je možné na základe znalostí princípov statiky navrhnúť s pomerne malými prierezmi prvkov. Z tohto dôvodu sa na ich výrobu spotrebúva, v porovnaní s klasickými krovmi, výrazne menej reziva. Väzníkový krov je ľahká, priestorovo stužená konštrukcia, ktorá sa skladá z prefabrikovaných dielcov - priehradových väzníkov. V krajinách západnej Európy a v Amerike sú väzníkové krovy najpoužívanejšími konštrukciami na zhotovenie nosnej časti strechy. Pri výstavbe nového domu je výber správnej strešnej konštrukcie kľúčový, pričom sa stále častejšie stretávame s preferenciou väzníkových krovov namiesto tradičných konštrukcií.
Väzníkový krov vs. Klasický krov: Kľúčové rozdiely
Na začiatok si vysvetlíme, čo vlastne znamená tradičný (klasický) krov. S týmto typom konštrukcie sa stretávame bežne - používa sa na upevnenie strechy a strešnej krytiny. Charakteristickým prvkom je strmý sklon strechy, zvyčajne okolo 35°. Zvnútra je tento krov podopretý nosnými múrmi alebo stĺpmi, čím sa vytvára hustá sieť podpory, a to približne každé 3 metre.
Na druhej strane, väzníkový krov má nižší sklon strechy (často len okolo 22°) a môže byť aj úplne plochá. Konštrukcia zvnútra stavby je zreteľne odlišná, pretože nie je podopretá vnútornými stĺpmi ani nosnými múrmi. Stretnúť sa pritom môžeme aj s výrazom "Krov z priehradových väzníkov". Bez ohľadu na to, či ide o tradičný alebo väzníkový krov, obe konštrukcie plnia rovnakú, základnú úlohu - chránia váš dom pred vonkajšími vplyvmi.
Hlavné výhody väzníkového krovu
Väzníkové krovy prinášajú šikovné a ekonomicky výhodné riešenie pre výstavbu domu s mnohými benefitmi:
- Úspora nákladov a materiálu: Zastrešenie krovom z drevených väzníkov je vzhľadom na jednoduchosť a vysokú rýchlosť výroby, ako aj vzhľadom na podstatne nižšiu spotrebu dreva oproti tradičným krovom veľmi ekonomické. Vďaka precíznemu navrhovaniu a statickému dimenzovaniu ide o cenovo veľmi výhodnú technológiu. Základom styčníkovej technológie je precízne navrhovanie, jedine tak možno optimalizovať množstvo použitého materiálu bez kompromisov. Pri takto vyrábaných nosníkoch vďaka statickej optimalizácii spojov sa materiál používa iba tam, kde je to potrebné, čím sa znižuje aj vlastná tiaž konštrukcie. Krátka doba montáže sa priamo premieta do celkovej ekonomickej výhodnosti.
- Rýchlosť a jednoduchosť montáže: Väzníkový krov je za ostatné desaťročie stále obľúbenejším riešením. Jeho zásadnou výhodou je možnosť relatívne rýchleho a presného skonštruovania. Montáž väzníkovej strechy na dom trvá v závislosti od zložitosti tvaru väzníkov približne jeden až dva dni. V porovnaní s klasickým krovom, kde montáž trvá niekoľko dní, ide o "závratnú" rýchlosť, ktorá výrazne urýchľuje celkový proces výstavby. Rýchlosť výstavby drevostavby je podstatným ukazovateľom hlavne pri zohľadnení splácania hypotekárneho úveru, pretože nie je jedno či splácate jeden alebo viac mesiacov.
- Maximálne využitie vnútorného priestoru: Väzníkové krovy vám dokážu priniesť benefity navyše. Na rozdiel od tradičných krovov, väzníkové konštrukcie ponúkajú možnosť efektívneho využitia priestoru. Keďže majú menšiu potrebu podpory vo vnútri stavby, umožní vám to vytvoriť úložný priestor alebo rovno obytné podkrovie bez obmedzení v podobe stĺpov či nosných múrov. Väzníkové krovy kladú na obvodové múry domu a môžu preklenúť až 20 metrov, preto nie je potrebné stavať ďalšie vnútorné nosné múry alebo stĺpy. Pri viacposchodových domoch je výhodou možnosť vytvorenia podkrovných miestností bez pomoci vnútorných stĺpov. Na rozdiel od betónového stropu nie je väzníkový krov odkázaný na vnútorné priečky. Vy sami rozhodnete, ako budú miestnosti v dome rozvrhnuté. Výhodou je predovšetkým flexibilita. S vnútornými nosnými stenami je možné manipulovať vo fáze výstavby, aj po nej. V takmer každej konštrukcii je možné úspešne zakomponovať úložné priestory. Podkrovné väzníky sú obzvlášť výhodným riešením pre domy s obytným podkrovím.
- Strop a strecha v jednom: Pri použití väzníkových krovov nie je potrebné počítať s budovaním stropnej konštrukcie na poschodí pod strechou. Stropnú konštrukciu je možné zavesiť priamo na spodné vodorovné pásnice väzníkov. Použitím väzníkovej strechy získate nielen funkčnú strešnú konštrukciu, ale aj nosnú podporu pre strop v celom vašom dome. To znamená, že zrýchlite proces výstavby domu a navyše ušetríte peniaze.
- Efektívnosť tvaru okapu strechy: Väzníkové krovy ponúkajú výhodnejší a estetickejší vzhľad okapu strechy v porovnaní s tradičnými krovmi. Vďaka ich konštrukcii je možné mať širší okap bez toho, aby zasahoval do okien, takže vám nebude zbytočne tieniť. Vďaka vodorovnej orientácii spodnej pásnice je možné umiestniť okapové žľaby vyššie nad oknami. Tá istá konštrukcia väzníka slúži aj ako nosná podpora pre podbitie strechy, čo zjednoduší a zrýchli celý proces a navyše šetrí materiál.
- Vhodnosť pre nízky sklon a ploché strechy: Väzníkovú strechu je možné navrhnúť s malým, alebo skoro žiadnym sklonom. To má za následok, že plocha, na ktorej je strešná krytina, je menšia oproti tej istej streche s väčším sklonom. Plochá strecha z väzníkov je taktiež výborné riešenie.
Materiály a výrobný proces väzníkových krovov
Väzníky sa zhotovujú z drevených hranolov a spájajú oceľovými styčníkovými doskami. Kvalita použitých materiálov a precíznosť výroby sú kľúčové pre dlhú životnosť a spoľahlivosť konštrukcie.
Drevo
Naše strešné konštrukcie sa vyrábajú z najkvalitnejších stavebných materiálov. Používa sa len technicky vysušené, hobľované, CE-certifikované, strojovo triedené rezivo pevnostnej triedy C24. Je veľmi dôležité používať drevené prvky, ktoré k nám prichádzajú už v hobľovanom stave, pretože len tak vieme zabezpečiť ich rozmerovú presnosť a v dôsledku toho aj presnú realizáciu staticky nadimenzovanej konštrukcie.
Pomocou strojového sušenia sa dá vlhkosť dreva znížiť na 13-18%. Vďaka tomu sa rezivo dostane do rozmerovo stabilného stavu, nevzniknú v ňom praskliny ani sa nedeformuje. Pri technicky sušenom dreve sa dá vyhnúť aj použitiu chemických prostriedkov na ochranu dreva, pretože takáto nízka vlhkosť už neposkytuje vhodné prostredie pre žiadnych škodcov, hmyz či plesne. Drevo je prírodným stavebným materiálom, ktoré sa používa v stavebníctve už od praveku. Ako každý prírodný materiál však nesie v sebe možnosti chyby, preto je kontrola kvality použitého materiálu nesmierne dôležitá.
Styčníkový plech
V prípade styčníkového plechu ide o jednoduchý, no o to efektívnejší americký vynález, ktorý prispieva k realizácii cenovo dostupných riešení stavebných konštrukcií od roku 1955. Jeho využitie v Európe sa rozšírilo v 90-tych rokoch 20. storočia najmä v oblasti výroby strešných konštrukcií. Styčníkový plech je tenká, pozinkovaná doska vyrobená z ocele, z ktorej sa pri výrobe vyrazia a následne ohýbajú hroty. Ich konštrukcia sa skladá z horného tlačeného a z dolného ťahaného pása (pásnice), ktoré sú vzájomne spojené diagonálami.
Výroba a montáž
Samotná výroba prebieha vo výrobných halách špecializovaných firiem, ktoré majú na ich návrh k dispozícii špeciálne programové vybavenie, ako aj výrobné technológie. Vzhľadom na to, že výrobný proces prebieha pod strechou, nie je ovplyvňovaný počasím. Rezivo je narezané na mieru pomocou poloautomatickej píly na základe výrobnej dokumentácie. Automatická optimalizácia umožňuje minimalizáciu vzniku odpadu. Píla tiež automaticky označuje každý jeden prvok, z ktorých sa potom poskladá väzníkový nosník.
Z narezaného reziva sa na lisovacom stole vytvára požadovaná šablóna zodpovedajúca výrobnej dokumentácii pomocou oceľových pukov. Po vytváraní požadovanej geometrie sa styčníkové plechy vtlačia do dreva statikom stanoveným tlakom pomocou 60-tonového hydraulického lisu. Rezivo aj styčníkové plechy zostanú počas celého procesu vodorovné, čím sa zabráni posunutiu a krúteniu navzájom spojených konštrukčných prvkov.
Preprava nosníkov sa zohľadňuje už pri plánovaní. Ich nízka hmotnosť výrazne uľahčuje nakladanie, no mimoriadnu pozornosť treba venovať správnemu umiestneniu a upevneniu na návese. Na stavbu sa dovezú hotové väzníky, ktoré sa následne za pomoci žeriava alebo hydraulickej ruky zdvíhajú na ich konečnú pozíciu a zmontujú. Pre osadenie a ukotvenie väzníkov sú v drvivej väčšine prípadov potrebné iba obvodové múry stavby ukončené stužujúcim vencom, čo prináša pre investora nesporné finančné výhody (bez nutnosti realizácie nosných prvkov v interiéri a ťažkého monolitického).
Faktory ovplyvňujúce cenu väzníkovej strešnej konštrukcie
Keďže je každá strecha iná, nie je možné uviesť jednotkovú cenu. Avšak, ak sú k dispozícii všetky potrebné informácie, je možné pripraviť personalizovanú cenovú ponuku už za jeden deň. Faktory ovplyvňujúce cenu sú:
- zastrešená plocha
- rozpätie medzi nosnými stenami
- typ a sklon strechy
- hmotnosť plánovanej strešnej krytiny
- prípadné dodatočné zaťaženie (napr. solárne panely, snehová oblasť, zaťaženie vetrom, úžitkové zaťaženie)
Časté chyby pri projektovaní, montáži a užívaní väzníkového krovu
Väzníkový krov je kľúčovým prvkom každej strechy, no jeho nesprávna realizácia môže viesť k vážnym problémom. Oprava strechy, ktorá bola postavená bez dodržania noriem, môže byť náročná a nákladná.
Chyby pri projektovaní
- Nesprávne definované alebo zmenené zaťaženia: Prvou a najčastejšou chybou sú zle zadefinované alebo dodatočne zmenené zaťaženia, ako je typ strešnej krytiny, podhľadu, alebo pridanie solárnych panelov. Nie každý zrealizovaný väzníkový krov je pripravený na zmenu zaťaženia. Z hľadiska projektovania skúsenými projektantmi sa zriedkakedy vyskytnú praktické problémy, pretože každý projektant by mal mať vedomosti o všetkých relevantných normách a ich odporúčaniach.
- Nedodržanie minimálnej výšky väzníka: Pri nízkych sklonoch strechy, pultových konštrukciách alebo špecifických požiadavkách na minimálnu výšku väzníka je dôležité dôsledne dodržiavať minimálne odporúčané hodnoty podľa noriem. Táto hodnota je odvodená z praktických skúseností, dotvarovania konštrukcie, miernych tolerancií pri výrobe a následných deformácií. Dodržiavaním tejto hodnoty sa zabezpečí, že väzník bezpečne splní požiadavky počas celej svojej plánovanej životnosti (50 rokov). V opačnom prípade, pri kombinácii maximálnych zaťažení, môže dôjsť k nepredvídaným priehybom. Na 1. medzný stav únosnosti väzník síce vyhovuje (nespadne, nezlomí sa), ale je prekročený 2. medzný stav použiteľnosti (nadmerné priehyby).

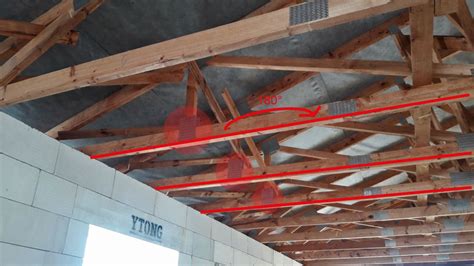

Chyby pri montáži
- Svojvoľné zásahy do konštrukcie: Občas sa stane, že priečky (nenosný systém) sú v rovine s nosným systémom, alebo sú dokonca nad ním. Vtedy je potrebné ich zníženie minimálne 50mm pod väzníky.
- Problémy s rovinnosťou podkladu pre krytinu: Väzníkový krov sa ukladá a kotví priamo na železobetónový veniec. Pokiaľ nie je dodržaná jeho rovinatosť, odrazí sa to na strešnej rovine.
- Nesprávna orientácia a zvislosť väzníka: Pri samotnej montáži vznikajú chyby ako opačne otočený väzník voči nosným stenám alebo nedodržanie normou odporúčanej zvislosti väzníka. Odstránenie chýb musí byť zrealizované ihneď pri montáži.
- Odstránenie častí zavetrenia: Častou chybou je svojvoľné odstránenie častí zavetrenia. Pri správnom zavetrení pôsobí väzníková konštrukcia ako celok (vzájomne sa previaže a zabezpečí sa priestorová tuhosť a stabilita). Pri čiastočnom odstránení ondrejských krížov môže mať jedna časť väzníkov o málo väčšie priehyby, alebo zvislý výkyv ako ostatné, nastane jemný pohyb v latovaní a konštrukcia napríklad pri pôsobení vetra vŕzga. Pri väčšom odstránení ondrejských krížov môže nastať napríklad pri zaťažení snehom vybočenie väzníkov.
- Neodborné odstránenie časti výpletu: Fatálnou chybou býva neodborné odstránenie časti výpletu, či už vnútorného (diagonály alebo zvislice), alebo rozrezanie spodného pásu. Môže nastať situácia, že výplet bude zavadzať dodatočne realizovanej vzduchotechnike, spodný pás výlezu do podkrovia atď. Vtedy je nutný celkový prepočet a posúdenie možnej realizácie.
Chyby pri užívaní a dlhodobé aspekty

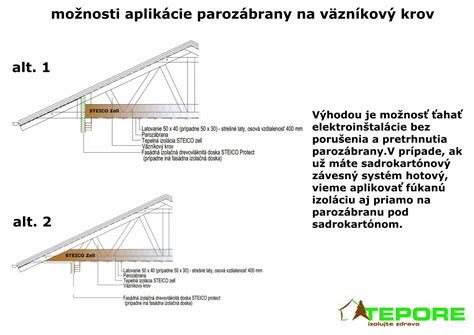

- Nesprávne zrealizované vrstvy strešnej krytiny a podhľadu: Keď prebehne bezproblémový návrh s montážou krovu, treba si dať pozor na správne zrealizovanie vrstiev strešnej krytiny a podhľadu. Je nutné zabezpečiť hlavne správne odvetranie podkrovného priestoru a zamedziť vniknutiu vlhkosti, či už priamej cez krytinu, alebo nepriamej formou zvýšenej vlhkosti spodných podlaží a následnému kondenzu v podkroví. Pri montáži plechovej strechy je dôležité dbať na správne odvetranie a zateplenie krovu, aby sa predišlo vzniku plesní a iných problémov. Klampiarske práce, ako je správne osadenie okapov a žľabov, sú tiež nevyhnutné pre dlhú životnosť strechy.
- Nevhodné prostredie pre styčníkové dosky: Väzníkové krovy spájané styčníkovými doskami s prelisovanými tŕňmi nie sú vhodné do každého prostredia. Pri zvýšenej (najmä priamej) vlhkosti v kombinácii so zmrazovaním a rozmrazovaním (priame vonkajšie prostredie) môže dôjsť po rokoch opakovaného procesu k postupnému vyťahovaniu styčníkových dosiek a kolapsu konštrukcie. Pri podkrovných priestoroch takýto fakt nehrozí.
Ako sa rozhodnúť pre správny typ krovu?
Pred stavbou alebo kompletnou rekonštrukciou strechy je vhodné zvážiť všetky možnosti a parametre strechy. Patrí medzi ne aj konštrukčné riešenie krovu. V posledných rokoch si väzníkové krovy získavajú čoraz väčšiu popularitu vďaka svojej flexibilite a efektívnosti, pričom nachádzajú uplatnenie od malých rodinných domov až po rozsiahle haly. Klasické krovy si však stále držia svoje pevné miesto na trhu.
- Pre klasický krov: Pokiaľ chcete plnohodnotne využívať priestor krovu ako obytné podkrovie, je tradičný krov viac-menej jediná možnosť. Výhodnejší je takisto pokiaľ chcete väčší sklon strechy (nad 30°) a preklenujete menšie rozpätia (približne do 8-10m) pri pomerne jednoduchom tvare strechy. Tradičnému krovu najviac sedí sedlová strecha (v tvare písmena A) na domoch s jednoduchým obdĺžnikovým tvarom.
- Pre väzníkový krov: Pokiaľ však neplánujete využívať priestor krovu ako obytné podkrovie a chcete strechu s miernym sklonom (pod 25°) alebo zložitejším tvarom, je pre vás pravdepodobne vhodnejší väzníkový krov. Takisto pokiaľ preklenujete väčšie rozpätia, napríklad máte dom v tvare štvorca o rozmeroch 12x12m bez vnútorných nosných stien alebo stĺpov, potom je väzníkový krov viac-menej jediná možnosť.
Pri oboch typoch krovu platí, že čím väčšie bude jeho zaťaženie, tým viac materiálu sa spotrebuje a tým drahšie vás vyjde. Pod zaťažením máme na mysli zaťaženie od snehu (záleží od snehovej oblasti, v ktorej sa nachádza vaša stavba - platí, že čím je menší sklon strechy, tým je väčšie zaťaženie od snehu), zaťaženie od vetra (je závislé od sklonu strechy - platí, že čím je väčší sklon strechy, tým je väčšie zaťaženie od vetra) a takisto aj úžitkové zaťaženie (napríklad váha predmetov, ktoré plánujete umiestniť do priestoru krovu). Takisto dôležité je aj zaťaženie od strešnej krytiny. Vo všeobecnosti sú najľahšie krytiny plechové a najťažšie zasa betónové krytiny. Až po zvážení všetkých uvedených faktorov sa môžete zodpovedne rozhodnúť, ktorý typ krovu bude pre vás vhodnejší, ako po stránke finančnej, tak aj po stránke využiteľnosti. Pokiaľ sa však stále neviete jednoznačne rozhodnúť, bude pravdepodobne lepšie prenechať toto rozhodnutie na odborníkov, ktorí posúdia všetky uvedené aspekty na vašom konkrétnom prípade.
