Väzníková strecha s atikou: Moderné riešenia pre efektívnu výstavbu a spoľahlivé odvodnenie

Väzníkový krov predstavuje ľahkú, priestorovo stuženú a stabilnú drevenú konštrukciu krovu, ktorá výrazným spôsobom optimalizuje cenu výstavby rôznych objektov - rodinných domov, bytových domov, občianskych stavieb, objektov určených pre šport, priemyselných stavieb, rekonštrukcií a iných. Táto technológia nie je nová; na svete sa väzníková konštrukcia začala používať už pred skoro 60 rokmi. Dnes je rozšírená nielen v sektore rodinných domov, ale aj v spoločenských, priemyselných objektoch a v poľnohospodárstve.

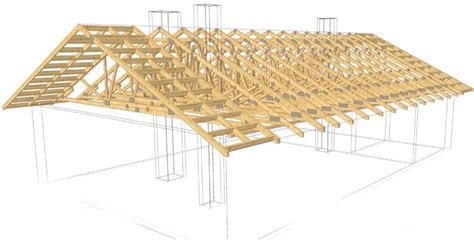

Väzníková konštrukcia je dopredu vyrobená a na mieste montovaná, čo ju odlišuje od klasickej tesárskej technológie. Jednotlivé elementy dreva sú pripevnené pomocou väzníkových dosiek, čo sú oceľové elementy s drobnými tŕňmi. Výsledok procesu je inžinierská tvorba, ktorá zabezpečuje staticky presné plánovanie konštrukcie a zabraňuje zbytočným výdavkom. Vďaka tejto technológii je možné hospodárne postaviť budovy s rozpätím až 40 metrov bez potreby pevných stropov alebo nosných stien. V súčasnosti je toto riešenie všeobecne známe pri výstavbe rodinných domov.

Prečo zvoliť väzníkový krov: Kľúčové výhody

Výber väzníkového krovu prináša množstvo benefitov, ktoré optimalizujú výstavbu a šetria náklady. Tu je prehľad hlavných výhod:

1. Bez nosného múru

Jednou z podstatných výhod väzníkového krovu je, že nepotrebujete vo vnútri stavby žiadny nosný múr alebo stĺp. Celá hmotnosť a záťaž je rozložená len na obvodovom murive, a to až do vzdialenosti 30 metrov medzi nosnými stenami. Stavebné rezivo na výrobu väzníkov je ľahké a spájané lisovanými styčnými doskami, čo znižuje celkovú hmotnosť strechy. Vďaka tomu môžete v dome realizovať nenosné priečky, pod ktoré nie je potrebné robiť základové pásy z betónu. Ak obvodové murivo má hrúbku 350 mm a priečka iba 150 mm, na každom dĺžkovom metri nosnej priečky v dome získate až 0,2 m². Pri dĺžke nosných priečok 20 m to budú 4 m².

2. 2v1 - Väzníková strecha + strop

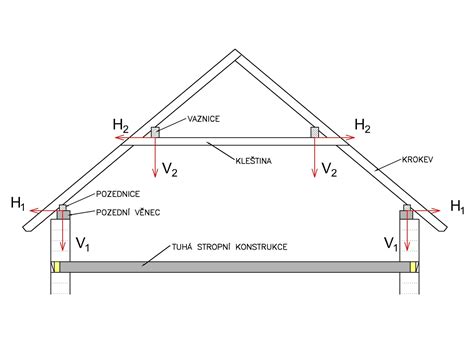

Ďalšou obrovskou výhodou je, že s väzníkovou strechou získate okrem samotnej strechy hneď aj namontovanú nosnú konštrukciu stropu vášho domu. Väzníky majú hornú a dolnú pásnicu - navzájom sú spojené konštrukciou väzníka, pričom horná je v sklone strechy a dolná je vodorovná. Na spodnú pásnicu sa upevňuje strop, čím ušetríte peniaze aj čas.

3. Možnosť úložného priestoru

Hoci sa často hovorí o tom, že pri väzníkovom type strechy nemôžete mať úložný priestor, opak je pravdou. Väzníkové typy striech ponúkajú možnosť vytvorenia priestoru navyše, ktorý je ideálny pre uskladnenie vecí, ktoré nepotrebujete mať po ruke denno-denne. Existuje aj možnosť vytvorenia obytného priestoru, no v tomto prípade je potrebné poradiť sa s firmou, ktorá väzníkový krov vyrába, kvôli konštrukčným obmedzeniam. Podkrovné väzníky sú obzvlášť výhodným riešením pre domy s obytným podkrovím.

4. Úspora času aj nákladov

Montáž väzníkového krovu je mimoriadne rýchla a jednoduchá, trvá približne jeden až dva dni podľa zložitosti tvaru väzníkov, čo je oproti klasickému krovu výrazne kratší čas. Vďaka prefabrikácii je možné krov namontovať takmer kedykoľvek, nezávisle od počasia či ročného obdobia. Kratšia doba montáže šetrí nielen čas, ale aj peniaze. Na väzníky sa spotrebuje menej dreva, čo má tiež vplyv na cenu, a užšie murivo je samozrejme lacnejšie ako nosné. Väzníkové krovy možno navyše navrhnúť s nízkym sklonom, čo zabezpečí menšiu plochu strechy a tým pádom aj nižšiu spotrebu strešnej krytiny.

5. Dlhá životnosť väzníkového krovu

Na výrobu väzníkových krovov sa používa výhradne certifikované stavebné rezivo, ktoré je morené a impregnované proti škodcom, čím je zabezpečená dlhá životnosť celej konštrukcie.

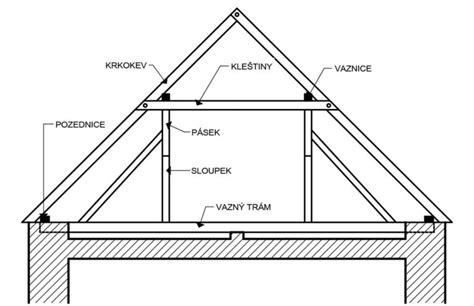

Väzníkový krov vs. Klasický krov: Podrobné porovnanie

Rozhodovanie medzi väzníkovým a klasickým krovom je častou a neľahkou otázkou pre každého, kto sa chystá na stavbu alebo rekonštrukciu strechy. Obidva typy majú svoje výhody a nevýhody, ktoré je potrebné zvážiť s ohľadom na konkrétny projekt. Pre lepší prehľad si pozrite porovnávaciu tabuľku:

Pokiaľ plánujete plnohodnotne využívať podkrovný priestor ako obytný, je tradičný krov viac-menej jedinou možnosťou. Je tiež výhodnejší pre väčší sklon strechy (nad 30°) a prekonávanie menších rozpätí (približne do 8-10m) pri pomerne jednoduchom tvare strechy. Tradičnému krovu najviac sedí sedlová strecha na domoch s jednoduchým obdĺžnikovým tvarom. Ak však neplánujete využívať priestor krovu ako obytné podkrovie a preferujete strechu s miernym sklonom (pod 25°) alebo zložitejším tvarom, väzníkový krov je pravdepodobne vhodnejší. Je tiež ideálny pre prekonávanie väčších rozpätí, napríklad pri domoch v tvare štvorca o rozmeroch 12x12m bez vnútorných nosných stien alebo stĺpov.

Pri oboch typoch krovu platí, že čím väčšie bude jeho zaťaženie, tým viac materiálu sa spotrebuje a tým drahšie vás vyjde. Pod zaťažením rozumieme zaťaženie od snehu (závisí od snehovej oblasti a sklonu strechy), zaťaženie od vetra (závisí od sklonu strechy) a úžitkové zaťaženie (napríklad váha predmetov umiestnených v podkroví). Dôležité je aj zaťaženie od strešnej krytiny, pričom plechové krytiny sú najľahšie a betónové najťažšie. Rozhodnutie o type krovu by sa malo opierať o zváženie všetkých týchto faktorov, a ak si nie ste istí, je najlepšie prenechať rozhodnutie na odborníkov.

Využitie väzníkových konštrukcií pre ploché strechy

Hoci sa väzníkové krovy najčastejšie spájajú so šikmými strechami, moderné inžinierstvo umožňuje ich adaptáciu aj pre ploché strechy, ktoré sú čoraz populárnejšie v súčasnej architektúre. Ploché strechy z väzníkov predstavujú výborné riešenie, ktoré zachováva výhody rýchlej montáže a optimalizácie nákladov. Väzníkové krovy je možné vyhotoviť na stavbách rôzneho tvaru a s miernym sklonom, čím sa nachádza ich uplatnenie aj na budovách s netradičnou architektúrou.

Pochopenie plochej strechy a úloha atiky

Ploché strechy sa stali neodmysliteľnou súčasťou modernej architektúry. Hoci ponúkajú čisté línie a moderný vzhľad, ich efektivita a dlhá životnosť závisia od jedného kľúčového aspektu: správneho odvodnenia. Ich nízky sklon predstavuje výzvu pre odvodnenie zrážkovej vody, a bez adekvátneho systému môže hromadiaca sa voda spôsobiť vážne poškodenie strešného plášťa a celej konštrukcie budovy.

Na Slovensku majú ploché strechy, definované normou ako strechy so sklonom krytiny do 10°, bohatú históriu. Ich masívne rozšírenie začalo s výstavbou panelových domov v 70. a 80. rokoch, kde boli preferované pre svoju jednoduchosť a nízke náklady. S nástupom moderných stavebných technológií a materiálov, najmä v kontexte nízkoenergetických a pasívnych domov, sa ploché strechy opäť stali atraktívnou voľbou. Dnešné ploché strechy sú navrhované s dôrazom na difúziu vodných pár a tepelnú pohodu, čím sa výrazne predlžuje ich životnosť a zvyšuje spoľahlivosť.

Ploché strechy sa zvyčajne skladajú z niekoľkých vrstiev, ktoré spoločne zabezpečujú ich funkčnosť a trvanlivosť, vrátane nosnej konštrukcie, parozábrany, tepelnej izolácie a hydroizolačnej vrstvy. Aj keď prinášajú mnoho výhod, predstavujú výzvy v oblasti odvodnenia, keďže pri nedostatočnom systéme môže voda zostať na streche a zvyšovať riziko presakovania. Atika, ako vyvýšený okraj alebo múrik, ktorý obklopuje plochú strechu, slúži ako estetická konštrukcia stavby a zároveň je funkčným prvkom, ktorý pomáha chrániť strechu pred vetrom a smerovať vodu k odtokovým bodom. Atika tiež môže zlepšiť vzhľad budovy tým, že skryje strešné systémy a vytvára čisté línie.

Typológia plochej strechy

Ploché strechy možno deliť z viacerých hľadísk. V odbornej terminológii sa pod pojmom plochá strecha rozumie strecha, ktorej krytinu tvorí povlaková hydroizolácia. Základným a najpoužívanejším typom je plochá strecha s bežným poradím vrstiev, kde sa na nosnej konštrukcii vytvorí spádová vrstva, parozábrana, tepelná izolácia a vrchná hydroizolačná vrstva.

V minulosti sa stretávali aj strechy s obráteným alebo zmiešaným poradím vrstiev. Pri obrátenej skladbe je hydroizolácia umiestnená v spodných vrstvách, nad ňou nasleduje drenážna fólia, tepelná izolácia, geotextília a ochrannú vrstvu tvorí štrk. Táto konštrukcia poskytuje výbornú ochranu povlakovej krytiny pred UV žiarením a teplotnými výkyvmi. Pochôdzne strechy, čiže terasy, sú konštrukčne podobné klasickým plochým strechám, líšia sa však pridaním drenážnej vrstvy a nášľapnej vrstvy vo forme dlažby. Stále populárnejšie sú aj vegetačné (zelené) strechy, ktoré prinášajú ekologické benefity a zlepšujú mikroklímu.

Okrem jednoplášťových striech sa používajú aj dvoj- a viacplášťové konštrukcie s medzipriestormi. Rekonštrukcia starých plochých striech je zvyčajne jednoduchšia ako pri šikmých strechách, avšak častým problémom býva kondenzácia a nedostatočná tepelná izolácia, ktorá nezodpovedá súčasným normám.

Metódy odvodnenia plochých striech

Existuje niekoľko základných prístupov k odvedeniu vody z povrchu plochej strechy, pričom každý má svoje špecifiká:

• Interné zvody: Voda sa odvádza cez vertikálne potrubia, ktoré sú integrovanou súčasťou budovy. Tieto systémy sa často preferujú v oblastiach s chladnejším podnebím, pretože teplo z budovy pomáha udržiavať zvody bez ľadu. Avšak, pri upchatí vpustu lístím či inými nečistotami hrozí vytvorenie nechceného „bazéna“ na streche. Pri vnútorných vpustiach môže dochádzať ku kondenzácii na povrchu potrubia v interiéri, preto sa odporúča zvážiť aj elektrické rozmrazovanie vtokov.
• Externé zvody: Odvádzajú vodu pomocou potrubí umiestnených na vonkajšej strane budovy. Tento systém je jednoduchší na údržbu a opravy, pretože je ľahko prístupný. Externé zvody sú obvykle lacnejšie na inštaláciu, ale môžu byť náchylné na zamŕzanie v chladnom počasí. Toto riešenie je považované za bezpečnejšie z hľadiska zatekania do interiéru v prípade poruchy zvodu.
• Kombinované systémy: Využívajú prvky oboch interných a externých zvodov, čím ponúkajú flexibilitu a vyššiu účinnosť. Takéto systémy sa navrhujú tak, aby optimalizovali odvodnenie na základe špecifických podmienok budovy a lokality. V praxi to môže znamenať, že strecha má atiku z troch strán a na štvrtej, otvorenej strane, je klasický odkvapový žľab, do ktorého je celá plocha vyspádovaná.

Pri výbere vhodného systému odvodnenia by sa mali zvážiť faktory ako klimatické podmienky, veľkosť a tvar strechy, materiál strešnej krytiny a estetické požiadavky.

Odvodnenie cez Atiku: Elegantné a funkčné riešenie

Odvodnenie cez atiku predstavuje elegantné a funkčné riešenie pre ploché strechy. Atika je vyvýšený okraj alebo múrik, ktorý obklopuje plochú strechu. Slúži ako estetická konštrukcia stavby a zároveň je funkčný prvok, ktorý pomáha chrániť strechu pred vetrom a smerovať vodu k odtokovým bodom. Odvodnenie cez atiku funguje tak, že voda zo strechy sa smeruje na určité miesta, kde môže bezpečne odtekať, a tento proces je podporený miernym sklonom strechy smerom k odtokovým bodom.

Kľúčové komponenty systému odvodnenia cez atiku

Pri odvodnení plochej strechy je dôležité používať správne výrobky, ktoré zabezpečia efektívne odvádzanie vody a ochranu strešného plášťa. Medzi kľúčové produkty používané pri systéme odvodnenia cez atiku patria:

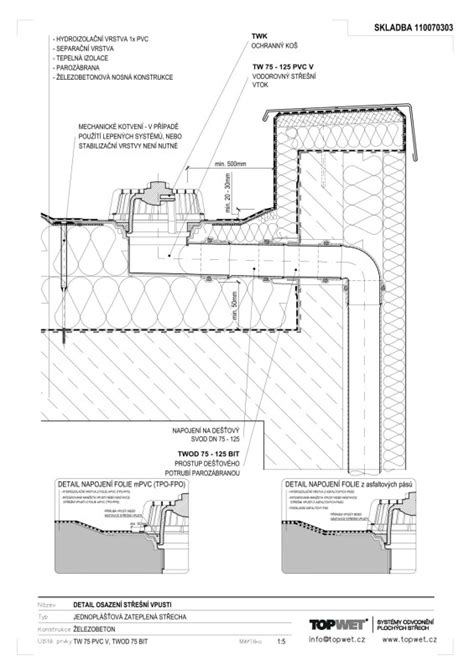

• Strešný vpust: Je základným prvkom odvodňovacieho systému plochej strechy, slúži na zachytávanie dažďovej vody a jej odvádzanie do kanalizačného systému alebo zberných nádob. Vpusty sa umiestňujú v najnižších vyspádovaných bodoch strechy a najčastejšie sa napájajú na PVC rúry, ktoré sú odolné voči vlhkosti a chemikáliám.
• Strešný chrlič: Je estetický a funkčný prvok, ktorý sa používa na odvodnenie plochej strechy cez atiku. Inštaluje sa na miestach, kde sa plochá strecha napája na atikový múr. Chrlič prechádza atikou na vonkajšiu stranu budovy, kde sa napája na atikový adaptér alebo zberný kotlík, a ďalej odvádza vodu klasickými zvodovými rúrami.
• Atikový adaptér Galeco: Je praktický a inovatívny prvok, ktorý slúži na efektívne prepojenie strešného chrliča alebo okrúhlej kanalizačnej rúry s okrúhlymi alebo hranatými odkvapovými rúrami. Umožňuje odvádzanie dažďovej vody z plochých striech cez atiku, pričom zachováva estetický a moderný vzhľad budovy. Môže sa montovať na vonkajšej strane fasády alebo v izolačnej vrstve budovy.
• Zberný kotlík: Je dôležitý prvok systému odvodnenia, ktorý slúži na prepojenie odvodňovacích prvkov, ako je strešný chrlič prechádzajúci cez atiku, s vertikálnym dažďovým zvodom. Jeho hlavnou úlohou je zhromažďovanie dažďovej vody a jej efektívne odvádzanie do kanalizačného systému, chrániac fasádu pred stekajúcou vodou.
• Poistný prepad: Predstavuje bezpečnostný prvok v systéme odvodnenia plochej strechy. Používa sa ako záložné riešenie v prípade, že hlavný systém odvodnenia nefunguje správne. Inštaluje sa do atikového múra, o niečo vyššie ako hlavný odvodňovací systém, a slúži na odvádzanie prebytočnej vody, čím zabraňuje zaplaveniu strechy. Je to normatívna požiadavka pre každú plochú strechu.

Spádovanie plochej strechy: Základ efektívneho odvodnenia

Spádovanie plochej strechy je kľúčovým krokom pri jej návrhu a realizácii. Správny sklon zabezpečí plynulé odvádzanie dažďovej vody smerom k odvodňovacím prvkom, ako sú strešné vpusty, chrliče alebo prepadové systémy. Na plochej streche sa voda nesmie hromadiť, preto celá plocha musí byť vyspádovaná smerom k odtokovým bodom.

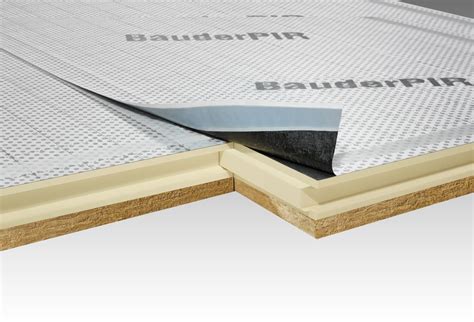

Moderným a efektívnym riešením na vytvorenie požadovaného spádu sú BauderPIR spádové dosky. Tieto dosky z tuhej polyuretánovej peny (PIR) vynikajú vynikajúcimi tepelnoizolačnými vlastnosťami a nízkou hmotnosťou. Vďaka precíznemu tvarovaniu dokážu zabezpečiť rovnomerné odtekanie vody zo strechy, čím minimalizujú riziko jej stagnácie a následného poškodenia strešného systému. PIR spádové dosky sa vyrábajú v rôznych hrúbkach a sklone, čo umožňuje ich prispôsobenie individuálnym potrebám projektu. Spád sa najčastejšie vytvára pomocou dosiek z PIR peny alebo stabilizovaného polystyrénu (EPS), ktoré sú už z výroby narezané do potrebného sklonu, čím sa dosiahne plynulý odtok vody a zároveň sa strecha zateplí. Po správnom vyspádovaní strechy nasleduje inštalácia jednotlivých prvkov, ktoré spolu tvoria kompletný a funkčný odvodňovací systém.

Hydroizolačné materiály pre ploché strechy

Na ploché strechy sa používajú dva hlavné typy povlakových krytín: asfaltové pásy a fólie. Voľba medzi nimi závisí od mnohých faktorov, vrátane ceny, spôsobu aplikácie, požiadaviek na údržbu a odolnosti voči UV žiareniu.

• Asfaltové pásy: Sú tradičným riešením. Dnes sa používajú oxidované alebo modifikované asfaltové pásy. Výhodou je možnosť opravy lokálnym zaplátaním. Asfaltové pásy s bridličnatým posypom sú odolné voči UV žiareniu. Napríklad hydroizolačný asfaltovaný pás ELASTOBIT PV TOP FIX 52 s hrúbkou 5 mm možno použiť ako vrchnú vrstvu jednovrstvových hydroizolačných systémov a vyznačuje sa dlhou životnosťou.
• Fóliové hydroizolácie: Najčastejšie sa používajú fólie z mäkčeného polyvinylchloridu (mPVC), termoplastického polyolefínu (TPO) alebo syntetické kaučukové membrány (EPDM). Fólie sú ekonomickejším riešením s menšou hmotnosťou, ale vyžadujú pevný podklad a špecializovanú montáž zváraním teplovzdušnou pištoľou. Odporúča sa používať fólie s minimálnou hrúbkou 1,8 mm, ideálne 2 mm, pre zvýšenie odolnosti voči UV žiareniu. Hoci inštalácia vyzerá jednoducho, vyžaduje cvik a musí ju realizovať špecialista na fólie, aby spoj pevne držal. Životnosť fólií na existujúcich stavbách presahuje 25 rokov. Pri skončení životnosti je zvyčajne potrebná kompletná pokládka novej fólie, pričom starú možno ponechať. Hlavným likvidátorom fólií je UV žiarenie, preto sa odporúča fóliu chrániť a používať dostatočnú hrúbku.

Cena aj životnosť oboch typov krytín sú porovnateľné a nedá sa jednoznačne určiť, ktorý typ je lepší. Rozhodnutie by malo vychádzať z konkrétnych požiadaviek projektu a odporúčaní odborníkov.

Duo strecha v mieste atiky: Inovatívne riešenie pre zvýšenú ochranu

Špecifickým a inovatívnym riešením, ktoré sa zameriava na kritické miesto ukončenia plochej strechy - atiku - je tzv. "duo strecha v mieste atiky". Táto koncepcia kombinuje princípy teplej strechy a obrátenej skladby priamo v oblasti atiky. Na spádové kliny umiestnené na parozábrane sa aplikuje tepelná izolácia z materiálu EPS (expandovaný polystyrén) alebo minerálnej vlny (MW) s hrúbkou až 300 mm. Nad vrstvou hydroizolácie je potom umiestnená roznášacia vrstva z extrudovaného polystyrénu (XPS) s hrúbkou 50 až 100 mm.

Výhodou tohto riešenia je zvýšená ochrana hydroizolácie nielen proti mechanickému poškodeniu, ale aj proti negatívnym vplyvom teplotných výkyvov. Poslednú vrstvu obrátenej skladby môže tvoriť pochozia vegetačná vrstva, štrkový násyp alebo dlažba. Toto riešenie je nielen cenovo výhodnejšie v porovnaní s klasickou obrátenou skladbou, ale predovšetkým bezpečnejšie, pretože eliminuje riziko prehrievania alebo premŕzania izolačnej vrstvy tajúcou vodou, čo bol častý problém starších konštrukcií.

Konštrukcia atiky: Materiály a funkčné aspekty

Samotná atika, ktorá predstavuje zvislý prvok zakončujúci okraj plochej strechy, môže byť realizovaná z rôznych materiálov. Jej konštrukcia je kľúčová pre správnu funkčnosť celej plochej strechy, najmä pri riešeniach s odvodnením cez atiku, ktoré zabezpečujú elegantné a skryté odvádzanie dažďovej vody.
