Ústredné kúrenie v rodinnom dome: Podrobné schémy a rozvody

Majitelia súkromných domov s istotou vedia, že autonómny vykurovací systém je oveľa ekonomickejší a efektívnejší ako centralizovaný. Vykurovací systém súkromného domu musí zabezpečiť optimálnu teplotu v priestoroch a musí byť dosť ekonomický a ľahko použiteľný. Pri výbere typu vykurovania treba brať do úvahy plochu miestností, izoláciu stien, priemerné zimné teploty, ako aj schopnosť dodávať vodu a plyn. Mnoho majiteľov domov dôveruje riešeniu otázky vykurovania svojich domovov odborníkom, ktorí vykonávajú výpočty, projektujú a dohliadajú na usporiadanie dodávky tepla. Existujú však aj remeselníci, ktorí sa rozhodnú zariadiť vykurovanie súkromného domu vlastnými rukami, aby nepreplatili služby špecialistov. Pred výpočtom a návrhom je potrebné určiť optimálnu verziu systému a jeho komponentov. Existuje veľa technických riešení na vykurovanie domu.

Hlavné typy vykurovacích systémov

Uveďme tri hlavné typy vykurovacích systémov. V systémoch ústredného kúrenia sa ako ohrevová zložka používajú najčastejšie voda, vodná para a vzduch. Preto sa hovorí o teplovodných, teplovzdušných a parných systémoch.

Teplovodné systémy (s kvapalným chladivom)

Vykurovací systém s kvapalným chladivom je najbežnejší spôsob vykurovania domácnosti u nás. Predpokladá prítomnosť uzavretého okruhu, v ktorom cirkuluje chladiaca kvapalina. Ako druhá sa najčastejšie používa voda, ale môžu existovať aj rôzne nemrznúce zmesi, ktorých výhodou je nízky bod tuhnutia. Na ohrev chladiacej kvapaliny je v systéme inštalovaný kotol akéhokoľvek vhodného typu. Ohriata chladiaca kvapalina sa dodáva potrubím do miestností, kde vstupuje do radiátorov. Tieto zariadenia sú určené na prenos tepla do vzduchu. Chladiaca kvapalina sa ochladí v batériách, potom prechádza potrubím do kotla, kde sa opäť ohrieva. Tento cyklus sa mnohokrát opakuje. Na reguláciu systému je možné použiť termostaty, ktoré umožňujú automatické udržiavanie nastavenej teploty, prípadne kohútiky. V tomto prípade sa vykoná manuálna regulácia.

Vykurovanie pomocou chladiacej kvapaliny je pomerne jednoduchý systém na návrh a realizáciu. V prípade potreby si ho môžete zostaviť sami. Zároveň je však určite vhodné ukázať projekt špecialistom, aby sa predišlo chybám, ktoré môžu výrazne znížiť efektivitu systému. Vykurovacie systémy s kvapalným chladivom sú vždy riešené ako uzavretý okruh, vo vnútri ktorého sa pohybuje ohriata kvapalina.

Výhody a nevýhody teplovodných systémov

• Medzi výhody patrí dlhá životnosť konštrukcie za predpokladu, že bola vykonaná správna inštalácia a pri prevádzke nie sú žiadne porušenia. Systém funguje ticho a je mimoriadne jednoduchý na opravu a údržbu. Dôležité je, aby pri správne vykonanom projekte bolo možné udržať požadovanú teplotu vo všetkých vykurovaných miestnostiach. Systém je efektívny a šetrí energetické zdroje. Energetická náročnosť chladiacej kvapaliny je približne 4000-krát vyššia ako u vzduchu. To umožňuje pomerne rýchlo ohriať vzduch v miestnostiach na príjemnú teplotu.
• Medzi nevýhody stojí za zmienku, že takéto vykurovanie je možné inštalovať iba počas výstavby alebo väčšej rekonštrukcie domu. Ak sa ako chladivo používa voda, treba počítať s tým, že jej bod tuhnutia je dosť vysoký.

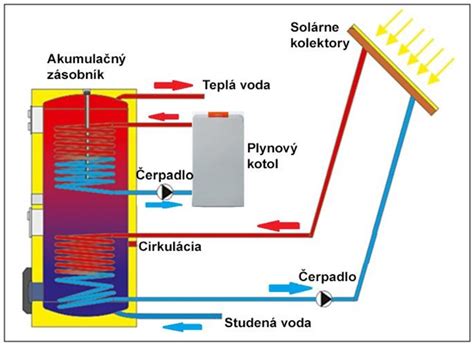

Teplovodné systémy sú najrozšírenejším typom ústredného kúrenia s teplotou vody do 100°C (reálne 50 - 80°C). Často slúži aj ako zdroj na dodávku teplej vody. Moderné vykurovacie sústavy zaisťujú tepelnú pohodu pri hospodárnej prevádzke, vyznačujú sa hydraulickou vyváženosťou, malým objemom vody a veľkoplošnými vykurovacími telesami. Regulátory - (napr. izbové termostaty) - zaisťujú optimálnu teplotu vykurovaného priestoru. Základným zdrojom tepla je stacionárny kotol, umiestnený v suteréne budovy, v prípade vykurovania viacerých budov či častí mesta je umiestnený v centrálnej kotolni. V tomto prípade hovoríme tiež o teplovodnej vykurovacej sústave. V kotle sa ohrieva voda a prostredníctvom potrubných rozvodov sa dopravuje do vykurovacích telies. Systém poskytuje maximálny komfort, keď je okrem batérií k kotlu pripojená aj podlaha ohrievaná vodou. Vodou tepelne izolovaná podlaha je veľmi ekonomická a pohodlná. Najskôr sa podlaha zahreje, po ktorej stúpa teplý vzduch. V spodnej časti miestnosti, kde sú obyvatelia, je teda teplota najpríjemnejšia. Nie je potrebné inštalovať batérie, čo sa berie do úvahy pri výpočte vykurovania domu.

Teplovzdušné systémy

Chladivom je v tomto prípade ohriaty vzduch. Vykuruje sa vodným alebo parným ohrievačom inštalovaným v budove, ako aj elektrickým-vzduchovým alebo požiarno-vzduchovým ohrievačom. Po tepelnej úprave sa pripravené plynné prostredie dostáva do miestnosti. Ohrev vzduchu zahŕňa ohrievanie vzduchových hmôt a ich privádzanie priamo do vykurovaných miestností. Vzduch ohriaty na 55-60°C vstupuje do vzduchovodov, ktorými je odvádzaný do miestností. Tu je rozložená čo najrovnomernejšie. Po ochladení vzduchové hmoty klesajú, kde prechádzajú otvormi uzavretými mriežkou do potrubia spätného vzduchu, ktorým sa vracajú späť do ohrievača. Cyklus sa mnohokrát opakuje.

Typy a fungovanie teplovzdušných systémov

Podľa princípu činnosti sú vzduchové vykurovacie okruhy rozdelené do dvoch typov:

• v kombinácii s vetraním: táto možnosť zahŕňa čiastočné primiešanie čerstvej časti vzduchu zachyteného z ulice a rovnomerné objemové uvoľnenie hmoty výfukových plynov a vzduchu.
• recirkulačné: v druhej možnosti je všetok prúd vzduchu cirkulujúci po miestnosti zachytený a smerovaný do ohrievača vzduchu na spracovanie, potom sa vráti v plnej miere.

Pri konštrukcii okruhu kombinovaného s vetraním je múdro vyriešená aj otázka aktualizácie zloženia vzduchovej hmoty. Ohrievač vzduchu môže byť poháňaný plynom alebo iným druhom paliva. Typ horáka zariadenia môže byť atmosférický alebo ventilátorový.

Výhody a nevýhody teplovzdušných systémov

• Medzi výhody patrí, že tento vykurovací systém je regulovaný iba automatizáciou, vďaka čomu je teplota v miestnostiach mimoriadne pohodlná. Ohrev vzduchu je maximálne bezpečný, pretože automatizácia monitoruje všetky parametre systému a v prípade problémov blokuje jeho prvky. Konštrukcia navyše neobsahuje potrubie naplnené horúcou kvapalinou, ktoré by za nepriaznivých okolností mohlo prasknúť alebo vytiecť. V schémach ohrevu vzduchu nie sú bežnému človeku známe žiadne radiátory, čo spolu s absenciou potrubí výrazne ovplyvňuje náklady na výstavbu systému. Životnosť pri správnej starostlivosti inštalácia ohrevu vzduchu, má asi 20 rokov. Medzi výhody patrí vonkajšia atraktívnosť ohrevu vzduchu, keďže chýba plexus rúr požadovaný pre konštrukcie s kvapalným chladivom.
• Medzi nevýhody stojí za zmienku možné problémy so zložením vzduchu. Systém nasáva znečistené vzduchové hmoty z ulice, čo si vyžaduje inštaláciu filtrov, ktoré treba pomerne často meniť. Okrem toho je vhodné použiť zvlhčovače, keďže zohriate hmoty sú často presušené. Ak sa do systému dostane toxická látka, napríklad oxid uhoľnatý, veľmi rýchlo sa rozšíri po celom dome. Vzhľadom k malej tepelnej kapacite vzduchu vznikali veľké tepelné straty. Nevýhodou bolo tiež vyžadovanie priestranných, zvyčajne murovaných šácht a to, že prúdiaci vzduch stále víril prach.

Teplovzdušné ústredné kúrenie je najstarším systémom ústredného kúrenia. Jeho podstata bola známa už v starom Ríme a spočívala v tom, že vyhrievané miestnosti mali dvojitú podlahu a podľa svojej povahy a potreby aj dvojité steny, medzi ktorými prúdil horúci vzduch a dymové plyny ohrievajúcej miestnosti. Táto sústava prieduchov a kanálikov sa nazývala hypocaustum. Druhú časť tvorilo zariadenie pre ohrev a rozvod vzduchu do jednotlivých miestností. Teplovzdušné ústredné kúrenie, kde sa horúci vzduch rozvádzal priamo do miestností, sa používalo až do začiatku 20. storočia, najmä vo verejných budovách, zvyčajne doplnené o ventilátory pre urýchlenie obehu. V posledných rokoch však tento systém ústredného kúrenia hlási úspešný návrat na scénu. Používa sa hlavne v domoch s rekuperačným vetraním a tam, kde je malá potreba tepla.

Elektrické vykurovacie systémy

Na inštaláciu autonómneho vykurovania v súkromnom dome sa často používajú systémy poháňané elektrickou energiou. Existuje niekoľko druhov, pozrime sa na dva najobľúbenejšie. Elektrický vykurovací systém domu je dobrý tam, kde nie je možné vybaviť vodný. Jeho výhodami sú tichý chod, rýchle vykurovanie miestnosti, jednoduchá obsluha a ohľaduplnosť k životnému prostrediu. Je celkom možné zostaviť elektrické kúrenie doma vlastnými rukami. Vysoká cena elektriny však robí tento typ vykurovania najmenej atraktívnym. Elektrické ohrievače sú inštalované ako prídavné na zabezpečenie požadovanej teploty.

Možnosti elektrického vykurovania

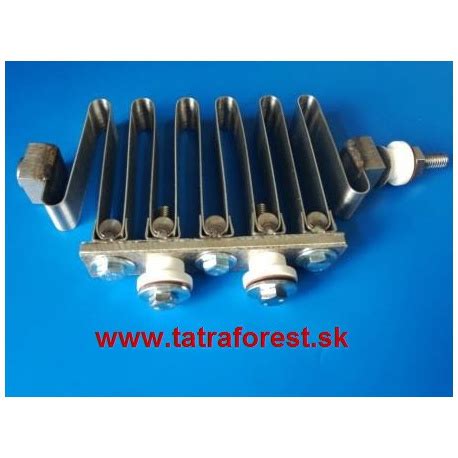

1. Elektrické konvektory: Sú kompaktné vykurovacie zariadenia, ktoré je možné inštalovať vo vykurovanej miestnosti. V závislosti od výkonu zariadenia môže byť jeden alebo niekoľko. Princíp fungovania rôznych typov elektrických konvektorov je podobný: Studený vzduch vstupuje do zariadenia cez mriežku, kde sa ohrieva pomocou elektrického vykurovacieho telesa. Buď prirodzenou konvekciou alebo pomocou ventilátora stúpajú masy zohriateho vzduchu, miešajú sa so vzduchom v miestnosti a ohrievajú ho. Teplota v miestnosti stúpa. Ochladený vzduch klesá, opäť vstupuje do zariadenia a cyklus sa opakuje. Použitie elektrických konvektorov je najjednoduchší spôsob vykurovania obytných priestorov. Ale zároveň je to vzhľadom na náklady na elektrinu dosť drahé.

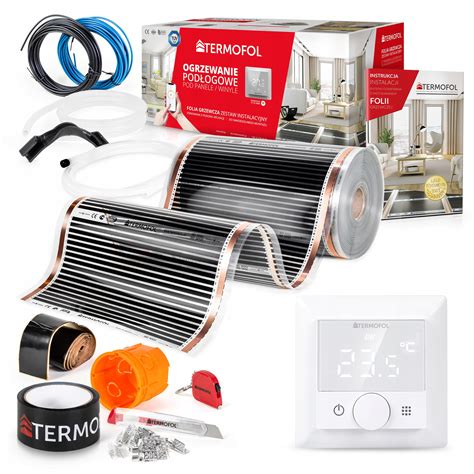

2. Infračervené (IR) vykurovanie: Elektrické vykurovanie je možné realizovať aj pomocou infračerveného žiarenia. Tenká flexibilná IR fólia sa montuje na strop alebo podlahu a je akýmsi vykurovacím zariadením, ktoré ohrieva vzduch v miestnosti na príjemnú teplotu. Systém funguje nasledovne: Keď sa na fóliu aplikuje elektrický prúd, uhlíkové prvky sa zahrejú a začnú vyžarovať infračervené vlny v rozsahu, ktorý je pre ľudí bezpečný. Tieto vlny začnú cestovať k prvému veľkému objektu, s ktorým sa stretnú (podlaha, nábytok alebo niečo podobné). Predmety akumulujú infračervené vlny, zahrievajú sa a vydávajú teplo do vzduchu. K zahrievaniu dochádza veľmi rýchlo. Rozloženie tepla je zároveň pre človeka čo najpriaznivejšie: najteplejší vzduch je v spodnej časti miestnosti, o niečo chladnejší v hornej časti. Lekári potvrdzujú, že infračervené vykurovanie je podobné slnečným lúčom a je považované za najpriaznivejšie pre človeka.

Výhody a nevýhody elektrických systémov

• Napriek výraznému rozdielu v princípe prevádzky vykurovania majú oba typy systémov podobné výhody. V prvom rade sú to minimálne stavebné náklady. Na ovládanie zariadenia sa používa automatizácia, ktorá vám umožňuje nakonfigurovať systém tak, aby fungoval v energeticky najefektívnejšom režime. Elektrina je veľmi pohodlná na použitie. Nie je potrebné používať žiadne palivo, čím odpadá problém s jeho skladovaním a nákupom. Okrem toho sa napríklad kotly na tuhé palivá považujú za veľmi „špinavé“, pretože počas ich prevádzky sa tvoria sadze a popol. Elektrické zariadenia tieto problémy nemajú. Je úplne bezpečný, nevydáva hluk a neprodukuje toxické emisie. Elektrické systémy sú zvyčajne veľmi kompaktné. Zariadenia, ktoré sa v nich používajú, môžu mať veľmi odlišný dizajn. Takéto systémy sú odolné a vyžadujú len pravidelnú údržbu.
• Ich hlavnou nevýhodou je nákladná prevádzka z dôvodu vysokej ceny elektrickej energie. Napriek nákladovej efektívnosti systémov sú účty za elektrinu zvyčajne pôsobivé.

Podrobné schémy teplovodného vykurovania a rozvodov

Ako ukazuje prax, najčastejšie sa na inštaláciu autonómneho vykurovania vyberá systém s kvapalným chladivom, takže poďme hovoriť o jeho odrodách. Takýto systém je implementovaný vo forme jednej z dvoch možných schém.

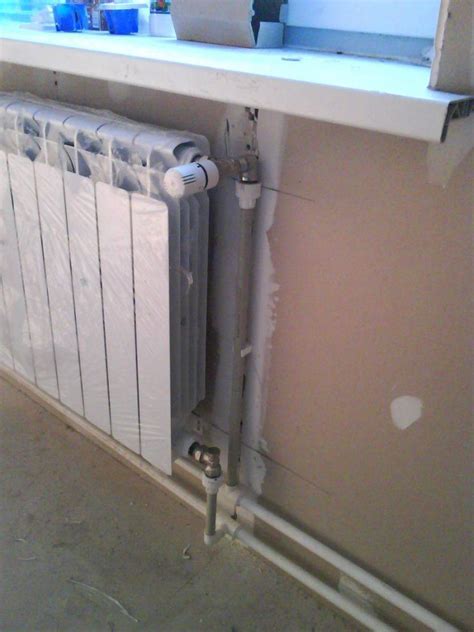

Jednorúrkové systémy

Najjednoduchšia schéma je jednorúrková. Ide o kruhový uzavretý okruh, vo vnútri ktorého sú sériovo inštalované vykurovacie telesá. Chladiaca kvapalina prúdi do prvého z nich, potom do ďalšieho a tak ďalej, kým sa nevráti do kotla. Ide o mimoriadne jednoduchú schému, ktorá však zďaleka nie je najefektívnejšia.

Hlavná nevýhoda jednorúrkového vykurovacieho systému spočíva v ochladzovaní chladiacej kvapaliny na „prístupoch“ k batériám najďalej od kotla. Jednorúrková schéma zapojenia predpokladá sekvenčné usporiadanie batérií. Systém je veľmi jednoduchý, ale má obmedzenia v aplikácii. Kvapalina opúšťa výmenník tepla kotla pri teplote cca 75°C. Do prvého radiátora vstupuje rovnako, v druhom je trochu chladnejšie atď. Ak je potrubie krátke a radiátorov málo, tak to nie je problém. Ak je však batérií veľa, tieto budú obsahovať chladiacu kvapalinu zahriatu na 45-50 °C, čo na bežné vykurovanie miestnosti absolútne nestačí. Situáciu možno napraviť dvoma spôsobmi: zvýšenie teploty chladiacej kvapaliny alebo pridanie sekcií k posledným radiátorom v reťazci, aby sa zvýšil ich prenos tepla. Obe možnosti si budú vyžadovať dodatočné peňažné investície, ale nezaručujú výsledky.

Ďalším spôsobom riešenia problému je inštalácia obehového čerpadla. Tým sa skutočne zvýši účinnosť jednorúrkového systému, no zároveň bude energeticky závislý a jeho prevádzka bude nákladnejšia. Tento typ rozvodu by sme mohli nazvať aj ako sériové zapojenie vykurovacích telies. Celý princíp je práve v konštrukcii armatúry, ktorá má oproti bežne používanej dvojrúrkovej BY-PASS (skratku, odbočku), ktorý umožňuje kvapaline vstupujúcej do radiátora rozdeliť sa na dve časti, a to časť pre radiátor a časť pre nasledujúci radiátor v okruhu.

Jednorúrkový rozvod je plnohodnotný spôsob dopojenia vykurovacích telies. Skladá sa z hlavného prívodu k prvému vykurovaciemu telesu, následne z úsekov medzi vykurovacími telesami a nakoniec z vratného úseku. Dôležitým faktom je, že pri tomto spôsobe zapojenia, sú spoje len na armatúrach radiátorov. Radiátorová armatúra R304T na jednobodové zapojenie určená pre jedno aj dvojrúrkové systémy s polohovateľnou termostatickou hlavicou je univerzálna armatúra vhodná pre článkové aj kúpeľňové rebríkové vykurovacie telesá.

Typy jednorúrkových systémov

• ZATVORENÉ: nekomunikuje s okolitým vzduchom a ak je vo vnútri nadmerný tlak, prebytočný vzduch sa manuálne odstráni. Objem kvapaliny v systéme je konštantný.
• OTVORENÉ: má nehermetickú expanznú nádrž, do ktorej sa odvádza prebytočný vzduch. Potrubia prechádzajúce domom sú umiestnené nad vykurovacími zariadeniami (aby sa odvádzal vzduch do nádrže).

Projekt schémy Leningradka

Ohriata chladiaca kvapalina opúšťa vykurovací kotol, prechádza postupne všetkými pripojenými vykurovacími zariadeniami a vracia sa späť. „Leningradka“ môže byť vertikálna, horizontálna, s horným alebo spodným zapojením. Hlavné potrubie sa kladie pozdĺž vonkajších stien budovy, obklopujúc ju po obvode. Všetky vykurovacie zariadenia vrátane podlahového vykurovania sú pripojené k tomuto potrubiu. Systém umožňuje vloženie moderných prvkov (čerpadlo, termostatické ventily, obtokové potrubia atď.).

Výhody a nevýhody Leningradky

• Výhody: možnosť pripojenia viacerých vykurovacích kotlov; nízke náklady; nízka spotreba potrubia.
• Nevýhody: použitie potrubí s veľkým priemerom, aby celý systém fungoval efektívne; v systéme sa často tvoria vzduchové uzávery; do systému môžete pripojiť podlahové kúrenie alebo vyhrievaný vešiak na uteráky, ale na plnohodnotnú prevádzku nemusí byť dostatok energie.

Nuansy inštalácie Leningradky

• Ak je hlavné potrubie položené pod úrovňou podlahy, je potrebné použiť tepelnú izoláciu, aby sa zabránilo prehriatiu podlahy.
• Hlavné potrubie je predĺžené pod miernym uhlom.
• Expanzná nádrž musí byť inštalovaná v blízkosti kotla.
• Čerpadlo je možné nainštalovať až za expanznou nádržou v smere prúdenia chladiacej kvapaliny.
• Inštalácia kúrenia sa vykonáva pred začatím akýchkoľvek dokončovacích prác.
• Radiátory sú umiestnené iba na jednej úrovni.
• Kvôli nadmernému množstvu vzduchu v reťazi je nevyhnutné použiť Mayevsky žeriavy.
• Počas inštalácie je potrebné vyhnúť sa prudkým zmenám výšky, pretože v tomto prípade sú zaručené dopravné zápchy.

Dvojrúrkové systémy

Vylepšená schéma je dvojrúrková. Hlavným rozdielom od jednorúrkovej schémy je, že chladiaca kvapalina sa dodáva do každého z radiátorov takmer súčasne. Na jeho prívod do zariadenia sa používa prívodné potrubie, na zber a vypúšťanie sa používa potrubie nazývané spätné potrubie.

Výhody a nevýhody dvojrúrkových systémov

• Hlavná výhoda dvojrúrková schéma - zabezpečenie rovnomerného ohrevu všetkých batérií v budove, bez ohľadu na ich počet.
• Zároveň si však jeho inštalácia bude vyžadovať oveľa viac potrubí a iných prvkov, a preto to bude stáť viac. Toto je hlavná nevýhoda dvojrúrkového systému.

Dvojrúrkové systémy so spodným rozvodom

Hlavný rozdiel medzi týmto systémom a jednorúrkovým systémom je počet potrubí: cez jedno sa privádza teplá voda a cez druhé sa odvádza studená voda. Obe rúry (prívodné aj spiatočné) sú umiestnené pod radiátormi. Potrubie s horúcou chladiacou kvapalinou je položené nad spiatočným potrubím. Kvapalina sa v systéme pohybuje zdola nahor. Systém je možné namontovať s: po tej istej ceste (kvapalina v oboch potrubiach sa pohybuje rovnakým smerom); slepá ulička (chladiaca kvapalina sa pohybuje rôznymi smermi); jeden; niekoľko.

Spôsoby pripojenia batérie

Existujú dva spôsoby pripojenia batérie:

• Lúčové pripojenie: každý radiátor je pripojený k hlavnému potrubiu samostatnými odbočkami.
• Konzistentné pripojenie.

Výhody a nevýhody systémov so spodným rozvodom

• Výhody: autonómia podlahového vykurovania; možnosť prevádzky až do ukončenia výstavby domu; nízke tepelné straty vďaka inštalačným vlastnostiam; centrálny blok je možné umiestniť do suterénu.
• Nevýhody: vzdušnosť systémov - vzduch sa musí vypúšťať denne; pri inštalácii nadzemného vedenia systém sa stáva zbytočne objemným; vysoká spotreba materiálov (najmä pre radiálne pripojenie); úpravy by sa mali vykonať pred nástupom chladného počasia; nízky tlak v prívodnom chladive.

Nuansy inštalácie spodného rozvodu

• Radiátory sú dodatočne vybavené Mayevskyho kohútikmi na odstránenie vzduchu zo systému (možno nainštalovať odvzdušňovacie otvory).
• Ak je systém nainštalovaný vo viacposchodovej budove, potom sa kladie trolejové vedenie, cez ktorý sa prebytočný vzduch vypúšťa do expanznej nádrže.
• Ak sa hlavné potrubie počas inštalácie nachádza v blízkosti vstupných dverí, je možné ho rozdeliť na 2 kolená.

Dvojrúrkové systémy s horným rozvodom

Tento systém je vhodný pre viacposchodové budovy. Ohriata chladiaca kvapalina pod tlakom prechádza zdola nahor do nádrže a odtiaľ cez prívodné potrubie do radiátorov. Systém s horným prívodom je vždy vertikálny, vykurovacie radiátory sú namontované rovnobežne so zvislými stúpačkami. Prívodné potrubie prechádza cez podkrovie alebo technické poschodie a spätné potrubie v suteréne alebo pod úrovňou terénu na prvom poschodí.

Výhody a nevýhody systémov s horným rozvodom

• Výhody: jednoduchosť inštalácie; nízke tepelné straty; nie je tam žiadna vzdušnosť; vynikajúca prirodzená cirkulácia.
• Nevýhody: nebude možné nainštalovať veľké množstvo radiátorov; vysoká spotreba komponentov; nevykuruje veľkú plochu.

Nuansy inštalácie horného rozvodu

• Povinná inštalácia expanznej nádrže v najvyššom bode prívodného potrubia.
• Ak je tok chladiacej kvapaliny prirodzený, potom sa pri pokládke oboch potrubí berie do úvahy mierny sklon.
• Prívodné potrubie vedie k batériám cez expanznú nádrž.

Nosníkový systém s kolektormi

Chladiaca kvapalina môže byť dodávaná do batérií cez kolektor. Kolektor je pripojený k vykurovaciemu kotlu - jedna vykurovacia jednotka, z ktorého má každý radiátor v miestnosti svoju vlastnú vetvu. V tomto prípade je každé zo zariadení dodávané s vlastným napájaním a spiatočkou. Rúry sa kladú z kolektora vo forme „nosníkov“, preto sa nazýva aj „nosníkový“ systém. Kolektor zahŕňa inštaláciu uzatváracích ventilov na každý výstup do batérie, čo umožňuje v prípade potreby ho vypnúť.

Kolektor môže byť jednoduchý alebo vylepšený (s termostatickou automatizáciou). Táto možnosť je vhodná pre dvojposchodový dom. Z kolektora ide od dvoch do dvanástich uzlov - v závislosti od počtu radiátorov v dome. V prípade potreby sa počet vetiev zvyšuje. K zbernému hrebeni môžete pripojiť čerpadlo - pre nútenú cirkuláciu kvapaliny. A samotnú konštrukciu schovajte do skrine, aby ste nepokazili estetiku domu. Schéma sálavého vykurovania je založená na nútenom obehu kvapaliny, pretože pre prirodzený pohyb chladiacej kvapaliny je v početných prstencoch príliš veľa hydraulických prekážok.

Výhody a nevýhody nosníkového systému

• Výhody: trvanlivosť; pohodlie počas opráv (nie je potrebné odpojiť celý obvod); regulácia teploty; rovnomerná teplota vo všetkých miestnostiach.
• Nevýhody: cena.

Nuansy inštalácie nosníkového systému

• Aby sa aspoň nejako znížili náklady na potrubia, je lepšie nainštalovať rozdeľovaciu skrinku v centrálnej časti domu.
• V tomto systéme sa zvyčajne používajú kovovo-plastové rúry.
• Pri inštalácii do podlahy sa odporúča zabaliť každú rúru do izolácie, aby sa predišlo poškodeniu betónom počas rozťahovania.
• Odporúčaný priemer: 16 mm.
• Potrubie nie je možné viesť cez dvere - inak sa potrubia môžu pri vŕtaní poškodiť.
• Pri pokládke cez steny sa odporúča pokládka do kaziet.

Cirkulácia chladiacej kvapaliny

Chladiaca kvapalina vo vnútri vykurovacieho okruhu sa musí pohybovať. Môže k tomu dôjsť prirodzenou cirkuláciou alebo núteným obehom.

Systémy s prirodzenou cirkuláciou (gravitačný obeh)

K prirodzenej cirkulácii dochádza v dôsledku rozdielu v hustotách, ktorý existuje medzi studenou a ohriatou chladiacou kvapalinou. Ohrievaná kvapalina má nižšiu hustotu, takže začne spontánne stúpať z kotla pozdĺž stúpačky, odkiaľ je odoslaná do výstupných potrubí a potom do radiátorov. Keď sa chladiaca kvapalina ochladzuje, jej hustota sa zvyšuje, čím je ťažšia. Z tohto dôvodu klesá nižšie a zhromažďuje sa vo vratnom potrubí, cez ktoré sa dodáva do kotla. Počas prevádzky jednotky bude teda realizovaná gravitačná cirkulácia chladiacej kvapaliny. Jeho rýchlosť je však pomerne nízka a môže sa meniť.

Účinnosť systému s prirodzenou cirkuláciou chladiacej kvapaliny závisí od teplotného rozdielu, výšky stúpania chladiacej kvapaliny a správne zvoleného uhla uloženia potrubia. Predovšetkým to závisí od dvoch faktorov:

• Umiestnenie prvkov systému: Radiátory by mali byť umiestnené výrazne vyššie ako kotol alebo vyvýšené k stropu, alebo ešte lepšie v podkroví, hlavnej stúpačke, z ktorej pôjdu vývody do batérií.
• Teplotné rozdiely medzi chladenou a ohrievanou chladiacou kvapalinou: Čím je väčšia, tým vyššia je rýchlosť pohybu tekutiny. Z tohto dôvodu môže byť hlavná stúpačka izolovaná špeciálnym materiálom, aby sa zabránilo tepelným stratám, zatiaľ čo spätné potrubie naopak nie je ničím pokryté.

Kotol je inštalovaný pod úrovňou radiátorov. Odbočné potrubia majú menší priemer ako hlavné potrubie. Správne zapojenie by bolo diagonálne, pri ktorom horúca voda vstupuje do radiátora zhora. Na zlepšenie cirkulácie tekutín je zabezpečený mierny sklon. Nainštalujte expanznú nádrž: ak je nadmerný tlak, časť kvapaliny do nej vtečie a ak klesne, vráti sa späť do systému.

Výhody a nevýhody systémov s prirodzenou cirkuláciou

• Výhody: nízke náklady a jednoduchosť v dizajne, usporiadaní a údržbe. Počas prevádzky je absolútne tichý, nedochádza k vibráciám. Nízke náklady; možnosť inštalácie jedno- alebo dvojrúrkových systémov na výber; oprava ľahkých povrchov; nezapĺňa priestor; spoľahlivosť; dlhá životnosť.
• Nevýhody: Pomaly sa rozbieha, čo sa vysvetľuje nízkou rýchlosťou pohybu chladiacej kvapaliny s malým teplotným rozdielom. Pre normálnu cirkuláciu tekutiny v okruhu je potrebné potrubie zostavené z rúrok s relatívne veľkým priemerom. Takéto systémy majú obmedzenú veľkosť v dôsledku nízkeho prirodzeného tlaku v potrubí. Horizontálna dĺžka takejto konštrukcie nemôže presiahnuť 30 m. Niekedy sa používa prirodzený pohyb nosiča tepla, ktorý je možný v dôsledku zmeny hustoty studenej a horúcej vody. Ale zapojenie takého systému sa vykonáva na svahu, pri dodržaní určitých pravidiel. Je pomerne ťažké ho postaviť bez poškodenia interiéru. Nerovnomerné rozloženie tepla: Miestnosti nachádzajúce sa bližšie ku kotlu sú teplé, zatiaľ čo tie ďalej sú studené. Dodatočné náklady: Na zvýšenie teploty v chladných miestnostiach sa pridávajú batérie alebo sa inštalujú výkonné radiátory. Zvýšená spotreba paliva (v porovnaní s typom čerpadla).

Nuansy inštalácie

• Dobre navrhnutý systém s prirodzenou cirkuláciou chladiacej kvapaliny môže byť pomerne zložitý a pokryť nielen jedno, ale aj viac poschodí.
• Obvod je vybavený ochranou proti prehriatiu, ktorá zabraňuje vniknutiu vzduchu.
• Každý radiátor je vybavený obtokom, termostatom a Mayevského ventilom.
• V okruhoch s prirodzenou cirkuláciou sa používa iba voda (nemrznúca zmes nie je vhodná kvôli svojej hustote).

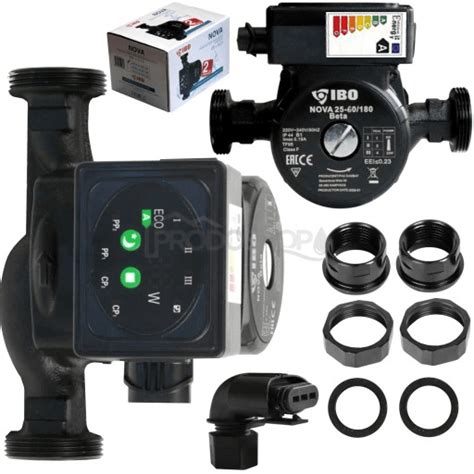

Systémy s núteným obehom

Systém je súčasťou obehového čerpadla, ktoré povzbudí chladiacu kvapalinu, aby sa pohybovala určitou rýchlosťou. Vstavané čerpadlo zaisťuje rýchlu cirkuláciu kvapaliny v systéme, čo znižuje tepelné straty pozdĺž dráhy prúdenia. Zvýšená rýchlosť zabraňuje miešaniu horúcej a studenej vody - teplota vo všetkých miestnostiach je rovnomerná. Nastavením rýchlosti prúdenia chladiacej kvapaliny sa reguluje teplota v miestnosti. Podľa návrhu je do systému núteného obehu zabudované čerpadlo na urýchlenie chladiacej kvapaliny.

Výhody a nevýhody systémov s núteným obehom

• Výhody: pohodlná obsluha; možnosť výberu schémy montáže (kolektor, jednorúrkový, dvojrúrkový); regulácia vykurovania; zvýšenie životnosti komponentov; inštalácia potrubí menšieho prierezu.
• Nevýhody: čerpací systém zvyšuje počiatočné náklady na inštaláciu; hluk z prevádzkového čerpadla; dodatočné náklady na elektrinu.

Nuansy inštalácie

• Miesto inštalácie čerpacej skupiny závisí od spôsobu potrubia.
• Kvôli umelému tlaku vo vnútri systému nie je sklon nainštalovaný.

Voľba materiálov a inštalácia potrubí

Pri novostavbách alebo dôkladných rekonštrukciách sa inštalácie vykonávajú väčšinou so skrytým umiestnením rúrok, ktoré sú zabudované v podlahách a múroch. Akékoľvek potrubie na kúrenie sa môže zasekať aj do múru alebo priamo do podlahy. Spoľahlivosti potrubných systémov sa báť nemusíte, systémy určené na svojpomocnú montáž sú už preverené zákazníkmi. Napríklad systém HEPWORTH je jednoduchý na montáž, všetky spojky sa dajú viac krát rozobrať, spojiť a aj otáčať v potrubí.

Pokiaľ ide o voľbu materiálov a priemerov potrubí, je dôležité zvážiť niekoľko faktorov:

• Na rozvod vody v klasickom dome sa najčastejšie používa potrubie o veľkosti 15 alebo PEX-AL-PEX 16 mm.
• Pre hlavné rozvody alebo stúpačky od kotla k rozdeľovačom sa odporúča použiť potrubie s priemerom 20 alebo 22 mm. Je dôležité mať na pamäti, že kotol má často 3/4" vývody, takže nadmerne väčšie potrubia nemusia byť efektívne.
• K jednotlivým radiátorom už stačí použiť potrubie s priemerom 15 alebo 16 mm. Systémy s plnoprietokovými spojkami, ktoré neobsahujú vnútorný člen znižujúci prietok, umožňujú efektívne použitie aj menších priemerov.

Pre plastohliníkové potrubia so skrutkovanými spojkami je potrebné len kľúč. Lisovacie spojky sa neodporúčajú pre svojpomocnú montáž kvôli potrebe špeciálneho náradia a praxe. Pri inštalácii potrubia do podlahy alebo steny je vhodné použiť izoláciu, aby sa predišlo tepelným stratám a poškodeniu potrubia betónom počas rozťahovania.

Tu je prehľad odporúčaných priemerov potrubí:
