Bezpečná elektroinštalácia v kúpeľni: Od plánovania po inteligentné riešenia

V súčasnosti je elektrická energia súčasťou nášho života a naše nároky na ňu stále stúpajú. Ako má vyzerať elektroinštalácia v kúpeľni, aby bola bezpečná? Kúpeľňa je priestor, kde sa voda a elektrina stretávajú, čo výrazne zvyšuje riziko úrazu elektrickým prúdom. Z tohto dôvodu je nevyhnutné venovať jej elektroinštalácii zvýšenú pozornosť a dodržiavať prísne bezpečnostné predpisy.

Prečo je bezpečnosť elektroinštalácie v kúpeľni kľúčová?

Voda a elektrina sa neznášajú, počítajte tu s určitými obmedzeniami, prísnymi pravidlami a normami. Voda veľmi dobre vedie elektrický prúd, preto je nutné pred ňou chrániť všetky spotrebiče. Pri stavebných prácach či výmene elektroinštalácie v kúpeľni je dôležité venovať zvýšenú pozornosť odbornému vykonaniu prác v súlade s platnými normami a používaniu všetkých potrebných ochranných prostriedkov. Kúpeľne sa vyznačujú zvýšenou vlhkosťou, preto je dôležité, aby elektrickú inštaláciu vykonal elektrikár a následne prešla revíziou.

V prvom rade je potrebné zdôrazniť, že akékoľvek práce s elektrickými rozvodmi, návrhmi a realizáciami môžu robiť iba odborne spôsobilé osoby. Pri návrhu je to predovšetkým projektant - autorizovaný stavebný inžinier v kategórii inžinier pre technické, technologické a energetické vybavenie stavieb. Potom je to realizátor návrhu, elektroinštalatér alebo firma, ktorá sa zaoberá elektroinštaláciami.

Normy a predpisy pre elektroinštaláciu v kúpeľni

Pre návrhy rozvodov elektrickej energie v dome alebo byte platia predpisy, ktoré sú uvedené v elektrotechnických normách. Problematike o voľbe a rozmiestnení elektrických zariadení do kúpeľní sa podrobne venuje technická norma STN 33 2000-7-701. Problematike inštalačných zón sa zase venuje STN 33 2130. Elektroinštalácia v kúpeľni musí byť v súlade najmä s STN 33 2000-4-41 (ochrana pred úrazom elektrickým prúdom), STN 33 2000-7-701 (kúpeľne a sprchy), STN 33 2000-5-52 (výber vodičov), STN 33 2000-5-54 (uzemnenie a pospojovanie) a ďalšími súvisiacimi normami.

Dôležité upozornenie: Konkrétne riešenie (počet okruhov, IP krytie, napájacie napätia, spôsob pospojovania a ventilácie) musí byť vždy v súlade s projektom a platnými STN.

Bezpečnostné zóny v kúpeľni a IP krytie

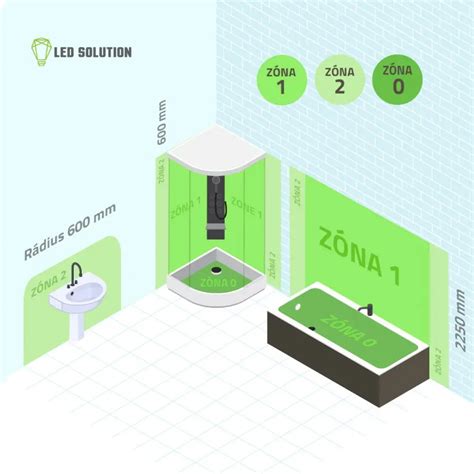

Pre správne umiestnenie zásuviek a svietidiel je kúpeľňa rozdelená do bezpečnostných zón. Z hľadiska elektrickej inštalácie sa kúpeľňa delí na tri ochranné zóny, do ktorých je možné bezpečne umiestniť určitý druh elektrického zariadenia. V kúpeľni a práčovni so sprchou sú stanovené zóny 0, 1, 2 podľa STN 33 2000-7-701:2007. Zóna 0 sa nachádza priamo v umývadle, vani alebo sprchovacom kúte, t. j. na miestach, kde svietidlo prichádza do priameho kontaktu s vodou.

Zvyčajne sa na týchto miestach neinštalujú žiadne svietidlá. Jedinými výnimkami sú masážne vane a sprchové kúty. Ak napriek tomu chcete v týchto miestach inštalovať svietidlo, vyberte si také, ktoré je odolné voči dočasnému ponoreniu do vody. Elektrické vedenie je obmedzené na potrebné napájanie pevných elektrických zariadení umiestnených v tejto zóne.

Zóna 1 sa nachádza v bezprostrednej blízkosti vane alebo umývadla. Zóna číslo jeden je priestor nad vaňou, umývadlom alebo sprchovacou vaničkou, kde nesmie byť žiaden elektrický spotrebič s výnimkou ohrievača vody s dostatočným krytím. V týchto priestoroch sa smú inštalovať iba nízkonapäťové zariadenia (striedavý prúd do 12V, jednosmerný prúd do 25V). V tejto zóne už budete mať určite nejaké osvetlenie a elektrické zariadenia musia mať minimálne stupeň krytia IPX4.

Zóna 2 je vymedzená okrajom vane alebo sprchovacieho priestoru a vzdialenosťou 60 cm od nich. Zóna 2 sa nachádza 60 cm od vane, zahŕňa teda steny a strop okolo zóny 1 až do výšky 3 m od podlahy a 60 cm v horizontálnej osi. Tu môžete inštalovať svietidlá s ochranným krytím IP 44 alebo IP 45.

Kód IP je definovaný v norme IEC 529, prevzatej ako EN 60529 a ďalej ako STN EN 60529, Stupeň ochrany krytom, ktorá definuje stupne ochrany krytom elektrických zariadení. Prvá číslica v označení znamená ochranu proti vniknutiu cudzích predmetov, druhá ochranu proti vode. Do najvzdialenejšej zóny 3 (alebo mimo zón), ktorá je vo väčšej vzdialenosti ako 60 cm od okrajov vane alebo sprchovacieho priestoru, stačí krytie IP X1.

Pre lepšiu orientáciu v požiadavkách na IP krytie v jednotlivých zónach si pozrite nasledujúcu tabuľku:

Umiestnenie zásuviek a vypínačov v kúpeľni

Zásuvky a spínače môžu byť len v zóne tri a inštalujú sa vo výške 120 cm nad podlahou. Pri umývadle môžu byť zásuvky inštalované vo výške aspoň 120 cm od podlahy, prípadne nižšie, ale musia byť minimálne 20 cm od umývacieho priestoru. Jeho hranica je definovaná ako priestor nad umývadlom a pod ním a jej šírka a hĺbka je zhodná s pôdorysom umývadla. Zásuvku pri umývadle, ktorú chceme osadiť do výšky menšej ako 120 cm, môžeme umiestniť až 20 cm od hrany umývacieho priestoru, ktorý je tvorený hranou umývadla. Zásuvka a vypínač, ktorej výška je 120 cm, už môže byť na hrane umývacieho priestoru, nie však v ňom.

Zásuvky v kúpeľni sú najčastejšie pri zrkadle a umývadle - pre holiaci strojček, sušič vlasov, kulmu, zubnú kefku. Zásuvka na práčku môže byť umiestnená 20 cm nad podlahou, ale mala by byť ľahko prístupná. Rovnako môže byť osadená aj zásuvka na rebríkový elektrický radiátor. Osvedčilo sa mať jednu zásuvku vždy pri dverách na tej strane, kde je aj vypínač na svetlo.

Vhodné je riešiť zásuvky vo viacrámčekoch. Viacrámčeky umožňujú mať zásuvky, vypínač a napríklad aj ovládanie ventilátora v jednom čistom bloku. Napríklad, viacrámček pri zrkadle: 3-násobný rámček: ľavá pozícia - vypínač zrkadlového svietidla, stred - zásuvka 230 V, pravá - zásuvka 230 V/USB. V obchodoch nájdeme jednozásuvky (jeden vývod v jednom rámčeku) alebo dvojzásuvky (dva vývody v jednom rámčeku). V prípade, že potrebujeme umiestniť viacero zásuviek vedľa seba alebo pod sebou, použijeme jednozásuvky a viacnásobné rámčeky. Značkoví výrobcovia ponúkajú stovky farebných a materiálových riešení na tento účel.

Osvetlenie v kúpeľni

Aj v kúpeľni sa žiada svietiť. Lampa nad umývadlom musí byť umiestnená do výšky 180 cm od výšky podlahy. Platí pravidlo, že čím je osvetlenie umiestnené bližšie k sprchovaciemu kútu, umývadlu či vani, tým je nevyhnutnejšie použiť lampu s dostatočným krytím. Svietidlo v kúpeľni musí byť vyrobené z izolantu s plastovým alebo skleným tienidlom, nemalo by mať kovové časti prístupné na dotyk. Do kúpeľne, ktorá často nemá okná, sa zvyčajne inštaluje centrálne (hlavné) osvetlenie pre celú miestnosť. Môžete použiť jedno výkonné svietidlo alebo niekoľko LED bodových svietidiel.

Osvetlenie zrkadla je dôležité, pretože sa pred ním upravujete. Musí teda poskytovať dobrú viditeľnosť detailov. Dámy sa pred ním líčia, páni sa holia a všetko je potrebné ešte pred odchodom z domu starostlivo skontrolovať. Výber osvetlenia zrkadla by ste preto nemali podceňovať. Ideálne je zvoliť osvetlenie s mliečnym krytom, ktoré vás nebude oslňovať.

Pri výbere LED svietidiel do kúpeľne sa riadime inými kritériami ako v prípade ostatných miestností. Bezpečnosť a vysoká kvalita materiálov musia byť na prvom mieste, pretože vlhkosť a striekajúca voda môžu spôsobiť úraz alebo poškodenie svietidla. Na osvetlenie miestností, kde môže dôjsť ku kontaktu s vodou, ako sú kuchyne alebo kúpeľne, sa najčastejšie používajú svietidlá s krytím IP44 a vyšším. Ak chcete mať osvetlenie v sprchovom kúte alebo v bezprostrednej blízkosti vane, vyberajte zariadenia s minimálnym stupňom krytia IPX7.

Osvetľovacia technika sa neustále vyvíja a aj v kúpeľniach sa dnes používajú moderné a inteligentné riešenia. Inteligentné osvetlenie, ktoré je možné ovládať prostredníctvom mobilnej aplikácie alebo hlasových asistentov (napr. Google Assistant, Amazon Alexa), si nachádza cestu aj do kúpeľní. Môžete meniť intenzitu osvetlenia, jeho farebnú teplotu a vytvárať prednastavené scény - napríklad „večerná relaxácia vo vani“. Moderný koncept biologicky aktívneho osvetlenia, ktoré napodobňuje prirodzený denný rytmus svetla, je ideálny pre toalety a kúpeľne, kde sa svetlo často zapína na krátku dobu. Ráno môže svetlo v kúpeľni svietiť chladnou bielou farbou na povzbudenie a večer teplou bielou pre relaxáciu. Na svetelné okruhy sa používajú vodiče 3 x 1,5 mm2. Taktiež umožňujú nastaviť úroveň osvetlenia, a tým vytvoriť náladu, akú práve chceme: napríklad pri stolovaní pridáme viac svetla, alebo pri oddychu svetla uberieme. Niektoré prvky, napríklad stmievače radu Unica, si zapamätajú poslednú nastavenú hodnotu stmievania a pri ďalšom zapnutí sa rozsvietia tak, ako sme ich naposledy nastavili.

Prúdové chrániče (RCD) - nevyhnutná ochrana

Stačí mi dať prúdový chránič len na kúpeľňu? Podľa normy STN 33 2000-4-41:2007 vydanej v roku 2007, stačilo prúdové chrániče používať v domácnostiach len obmedzene, a to pre zapojenie kúpeľní a vonkajších spotrebičov, ako sú čerpadlá, kosačky a malé stavebné stroje. Po aktualizácii normy z roku 2019, je toto neprípustné, nariaďuje inštalovať tento ochranný prvok ku každému prístupnému elektrickému obvodu. Takže nielen do kúpeľne, ale všade!

Každý nový a novo zrekonštruovaný rodinný dom, byt či kancelária musia byť vybavené prúdovými chráničmi. Prúdové chrániče musia chrániť úplne všetky laikom prístupné zásuvky do 20 A v domových inštaláciách. Prúdové chrániče sú veľmi citlivé, fungujú v rozsahu od 15 do 30 mA unikajúceho prúdu. Dokážu ochrániť nielen život, ale aj majetok pred požiarom vzniknutým poruchou izolácie. Všetky zásuvky určené laikom v kúpeľni by mali byť chránené prúdovým chráničom (RCD) ≤ 30 mA. Áno, podľa STN 33 2000-4-41 majú byť zásuvky do 32 A určené na používanie laikmi chránené RCD s IΔn ≤ 30 mA.

Problematiku použitia prúdového chrániča opisuje norma. Pre všetky zásuvkové obvody, ktoré končia vo vlhkom prostredí, alebo ak je zásuvka vyvedená do vonkajšieho prostredia (napríklad na fasádu), použije sa prúdový chránič. Odporúčame použiť prúdový chránič nielen na tieto zásuvkové obvody, ale aj na svetelné obvody. Je to finančne náročnejšie, pretože sa všade použijú tri vodiče, ale vzhľadom na bezpečnosť, ktorú poskytujú sa to určite oplatí. Norma predpisuje jeden chránič s hodnotou rozdielového prúdu 30 mA (chráni zdravie osoby), no môže sa ich použiť aj viac. Opäť je to len otázka komfortu. V prípade zaúčinkovania chrániča sa vypínajú všetky obvody. Pri použití viacerých chráničov obvody vypínajú oddelene.

Rozvod elektriny a plánovanie rekonštrukcie kúpeľne

Bývate v staršom dome alebo byte a kombinácia zapnutej práčky a rýchlovarnej kanvice vám vyhadzuje poistky? To je presne jeden z možných dôvodov, prečo je nutné pristúpiť k rekonštrukcii elektriny. Prečo žiaľ? Pretože neodborne riešené rozvody a nelogicky zapojené obvody sú strašiakom každej domácnosti. Hrozí totiž riziko nielen problémových situácií a výrazného obmedzenia každodenného života, ale predovšetkým skrat a vyhorenie domu. Nutnosť rekonštrukcie elektriny bola zrejmá už zo slov bývalých majiteľov, ktorí popisovali vyššie uvedenú situáciu so zapojenou kanvicou a práčkou, čo im vyhodilo elektrinu na celom poschodí. Okrem toho časť rozvodov zostala v hliníku, ďalšia v medi.

Prvým krokom by v tomto prípade malo byť oslovenie elektrikára, ktorý môže vykonať revíziu a navrhnúť, ako by sa situácia mohla realizovať. Je tiež dôležité určiť, ako bude vyriešená dispozícia obytného priestoru. Zostane všetko rovnaké alebo sa udejú nejaké zmeny, napríklad zruší sa kuchyňa a kúpeľňa a postavia sa úplne inak? V našom konkrétnom prípade išlo o oddelenie prvého poschodia domu od spodného, teda s vlastnou rozvodnou skriňou s ističmi. Tým sa zabráni tomu, aby na zopár kábloch so slabým výkonom bolo naraz pripojených niekoľko spotrebičov naraz.

Hlavný istič sa dimenzuje na základe súčtu inštalovaného výkonu a koeficientu súčasnosti. Jednoducho sa spočítajú štítkové údaje všetkých spotrebičov a vynásobia sa koeficientom súčasnosti. Pre rodinné domy sa podľa veľkosti a inštalovaného výkonu najčastejšie používa istič 25 A. V dome alebo v byte je nainštalovaný najčastejšie modulárny rozvádzač vo vyhotovení na stenu alebo pod omietku. Rozvádzač je s elektromerovým rozvádzačom spojený káblom, ktorý sa dimenzuje na hodnotu ističa v elektromerovom rozvádzači. Napríklad pre 25 A istič to môže byť kábel CYKY 5 x 10 mm2. Dobre je namontovať všetky prvky (ističe, rozvádzač, prúdové chrániče) jedného výrobcu, ktoré sú testované pri vzájomnom spolupôsobení a vypínajú sa v takom poradí, aké je potrebné.

V súčasnosti sa rodinné domy a byty navrhujú na trojvodičovú sústavu TNS (1 x 230 V), respektíve päťvodičovú sústavu TNS (3 x 230/400 V, rodinné domy alebo byty s elektrickou varnou doskou). Na zásuvkové obvody sa používajú jednopólové ističe s menovitým prúdom 16 A a vypínacou charakteristikou B. Na svetelné obvody sa používajú ističe s menovitým prúdom 10 A. Bežne sa na jeden zásuvkový obvod zapája 10 zásuviek (myslí sa tým vývod), pričom v obvode môže pretekať maximálny prúd 16 A. Na zásuvkové okruhy vedené v inštalačných rúrkach sa môžu použiť samostatné vodiče 3 x CY 2,5 mm2 alebo káble CYKY 3 x 2,5 mm2.

Celkové usporiadanie a umiestnenie rozvodu v objekte delíme na vertikálne, horizontálne a kombinované: Vertikálny systém tvoria všetky rozvody, ktoré sú umiestnené tak, že na uloženie využívajú zväčša konštrukcie stien. Horizontálny systém tvoria všetky rozvody, ktoré sú umiestnené tak, že na uloženie využívajú zväčša konštrukcie stropov a podláh. Kombinovaný systém využíva zároveň konštrukcie stien, stropov aj dlážok na uloženie rozvodu. Pri umiestňovaní skrytých vedení, zásuviek, spínačov a vývodov v budovách na bývanie platí zásada presného vymedzenia elektroinštalačných zón podľa STN 33 2130/Z3:2002, v ktorých môžu byť umiestnené vedenia.

Vodorovné inštalačné zóny majú šírku 300 mm a členia sa nasledovne:

• zóna vodorovná - horná (ZV-h) je od 150 do 450 mm pod dokončeným stropom,
• zóna vodorovná - dolná (ZV-d) je od 150 do 450 mm nad dokončenou podlahou,
• zóna vodorovná - stredná (ZV-s) je od 900 do 1 200 mm nad dokončenou podlahou.

Zvislé inštalačné zóny majú šírku 200 mm a členia sa nasledovne:

• zóna zvislá - dverná (ZS-d) je od 100 do 300 mm vedľa dverného otvoru,
• zóna zvislá - okenná (ZS-o) je od 100 do 300 mm vedľa okenného otvoru,
• zóna zvislá - rohová (ZS-r) je od 100 do 300 mm vedľa rohu miestnosti.

Mnohé faktory elektroinštalácie predpisuje norma, no niektoré vie investor ovplyvniť. Projektant predpíše na izbu osvetlenie a vypínač, no užívateľ (majiteľ rodinného domu alebo bytu) si môže povedať, kde to svetlo bude, či bude len jedno alebo viacero svietidiel, kde bude vypínač, či ho chce ovládať iba z jedného miesta alebo z viacerých miest. Zložitejšie je projektovanie zásuviek. Ak sa rozhodneme stretnúť sa s projektantom a ovplyvňovať rozmiestnenie zásuviek, je dobré vždy poznať aj rozloženie nábytku v priestore. Vtedy predídeme neželaným situáciám, keď sa obe zásuvky nachádzajú za skriňou a ďalšie dve sú za posteľou. Aj takú „malichernosť“ ako je vysávač je potrebné pripojiť na elektrinu, preto nezabúdajme na návrh zásuviek aj na chodbách a schodiskách. Počet zásuvkových obvodov je závislý od veľkosti stavby, ale aj od nárokov majiteľa.

Osobitnú pozornosť treba venovať kuchyni a napájaniu spotrebičov v nej. Tu je vhodné rozdeliť zásuvkové obvody na spotrebiče zabudované v kuchynskej linke a na spotrebiče položené na nej. Zabudované spotrebiče ako umývačka riadu, drvič, elektrická rúra, chladnička, mikrovlnná rúra prípadne kávovar a všetko ostatné, čo môže byť vstavané, by malo mať svoju vlastnú zásuvku. Preto je vhodné aj poznať, kde tieto spotrebiče budú umiestnené a pamätať aj na odporúčania výrobcov spotrebičov.

Pozornosť musíme venovať aj zariadeniam, ktoré je vhodné mať pripojené samostatne, napríklad kotol, práčka, chladnička, domáca vodáreň alebo alarm. Napríklad kotlu neprospieva nepredvídané odpojenie od zdroja a opätovné pripojenie. A to sa pri spoločnom okruhu ľahko môže stať - ak sa na niektorej zásuvke uvoľnia kontakty, zhodí sa istič a podobne - potom sú všetky zásuvky nefunkčné. V menších kúpeľniach je to technicky možné, ale z hľadiska komfortu a bezpečnosti sa odporúča samostatný okruh pre práčku (prípadne sušičku) a samostatný okruh pre zásuvky pri umývadle. Práčka v kúpeľni musí mať samostatný okruh - podľa predpisov.

Príprava a sekanie drážok pre elektroinštaláciu

Ak meníte dispozíciu kúpeľne a budujete nové elektrické vedenie, počítajte so sekaním drážok. Ako majú vyzerať drážky na elektriku v domoch a bytoch? Menej prácne je viesť rozvody v predsadenej sadrokartónovej stene podobne ako vodovodné či kanalizačné. Nemalo by dochádzať ku kolíziám v rámci inštalačného priestoru. Je isté, že sa do stien budú sekať drážky, takže sa nemusíte báť spraviť neporiadok. Ak sa do drážok púšťate sami, prejdite si miestnosť, zmerajte vzdialenosti od budúceho umiestnenia nábytku, ujasnite si rozvrhnutie každého vybavenia. Samotné drážkovanie môže byť veľmi namáhavá práca aj na niekoľko dní, vždy to závisí od veľkosti priestoru a materiálu, z ktorého sú steny postavené. Niekedy je potrebné vyrezať veľký priestor v podlahe.

Drážkovanie zahŕňa aj vyrezanie dostatočne veľkých otvorov na elektroinštalačné škatuľky. Určite ich spoznáte, sú zaoblené, často sa dajú zložiť dohromady alebo sa už predávajú aj dvojité a cez otvory sa do nich vkladajú káble. Drážkovacia fréza s diamantovými kotúčmi je vynikajúcim nástrojom. Rýchlo vyvŕta drážky a dá sa k nemu pripojiť vysávač, takže jemný prach hneď aj čistíte. Aj tak ale musíte zvyšok otvoru vysekať kladivom a ručným sekáčom, čo môže byť zbytočne zdĺhavé a namáhavé.

Ak sa vám podarilo vysekať všetky drážky a otvory, prichádza na rad vkladanie samotných káblov. Predsa len aj pri pokladaní káblov môžete niečím prispieť k dielu. Káble je nutné udržať v drážkach. Spočiatku sa používajú dostatočne veľké klince, ale zásadná je sadra, ktorá pomerne rýchlo schne. Je potrebné dodať, že na sadrovanie sú občas potrební dvaja. Jeden sadruje a druhý drží káble v drážkach tak, aby nevytŕčali z otvoru. Kým začnete kábel sadrovať, slabým prúdom vody jemne navlhčite oblasť drážky.

Špecifické spotrebiče a okruhy v kúpeľni

V kúpeľni ju najčastejšie zabezpečujú rebríkové radiátory. Pri výbere je dôležitý ich výkon. Vypočítate si ho podľa jednoduchého vzťahu - na 1 m3 priestoru rátajte so 40 až 50 W. Ak potrebujete radiátor v kúpeľni len na sušenie, potom riešte len rozmer, dizajn a povrchovú úpravu. Rebríkový radiátor môžete napojiť na teplovodné, elektrické alebo kombinované vykurovanie. V prípade elektrického vykurovania sa do radiátora vloží elektrická vykurovacia tyč a radiátor sa naplní teplonosnou látkou. Najčastejšie je to destilovaná voda. Teleso radiátora môže byť umiestnené nad vaňou len vtedy, ak vykurovacím médiom je voda.

Popri kúpeľňových rebríkových radiátoroch sa o tepelnú pohodu postará aj podlahové vykurovanie elektrické alebo teplovodné. Komfortnú teplú podlahu vytvoríte tenkými vykurovacími rohožami alebo fóliami aj tam, kde sa inak nevyužíva podlahové vykurovanie. Na teplovodnú „podlahovku“ musíte myslieť už vopred, pretože celá konštrukcia je ako sendvič, ktorého hrúbka sa pohybuje od 11 do 20 cm. A takúto rezervu pri rekonštrukcii kúpeľne v byte či dome pravdepodobne nemáte. Podlahové vykurovanie v kúpeľni ponúka hneď niekoľko výhod. Áno, elektrické podlahové vykurovanie je v kúpeľni bežné, ale musí byť navrhnuté a namontované podľa noriem a návodu výrobcu. Potrebuje vhodný termostat, samostatný okruh s istením a RCD a správne umiestnenie snímača teploty.

Pôvodnú odvetrávaciu mriežku vymeňte za ventilátor. Ventilátor v kúpeľni dnes nepatrí medzi „nadštandard“, ale medzi základ komfortu a prevencie plesní. V kúpeľni stavte na model so samostatným spínačom, na samostatnej toalete máte možnosť spojiť spínanie vetrania spolu s osvetlením. Ventilátor nevháňa do miestnosti čerstvý vzduch, ale vysáva vlhký kúpeľňový a vypúšťa ho von do ovzdušia. Tak vzniká v kúpeľni podtlak a preniká do nej vzduch z okolitých miestností. Na odvádzanie použitého vzduchu je potrebná zvislá šachta vyvedená nad strechu alebo horizontálne potrubie umiestnené pod stropom a vyústené na fasáde. V oboch prípadoch je nutná ochrana pred vniknutím dažďa, nečistôt a drobných živočíchov. Ventilátor s časovačom (dobehom) - zapne sa so svetlom a po vypnutí svetla ešte určitý čas (napr. Závisí od veľkosti kúpeľne a spôsobu používania. V praxi sa často používajú ventilátory s časovačom (dobehom) alebo s hygrostatom, ktoré zabezpečia odvetranie aj po sprchovaní. Ventilátor musí spĺňať požiadavky na IP krytie podľa zóny, v ktorej je umiestnený. V špecifických prípadoch zvážiť ventilátory na bezpečné malé napätie. Ak máte v kúpeľni umiestnený plynový kotol, ktorý tiež pri horení nasáva vzduch z prostredia, ventilátor tam nemôže byť.

Ochrana pred prepätím a detská bezpečnosť

Tento ochranný prvok sa používa čoraz častejšie, pretože domácnosti sú vybavené mnohými elektronickými prístrojmi citlivými na prepätie. Veľké prepätie môže vzniknúť v elektrickom obvode, ak do bleskozvodu nášho domu (alebo v jeho blízkosti) udrie blesk. Napätie sa zvedie do zeme, vzniká veľký prúd, ktorého časť sa cez uzemnenie môže dostať do zásuviek. Elektroinštalácii blesky nejako zvlášť ublížiť nemôžu, no môžu poškodiť spotrebiče pripojené na ňu. Všetky prístroje, ktoré máme pripojené v pohotovostnom režime, a je ich naozaj dosť, sa môžu poškodiť prepätím blesku. Preto odborníci odporúčajú použiť jeden zvodič prepätia priamo v rozvádzači napríklad zvodič PRF1 12,5r. Ten ochráni väčšinu domácich spotrebičov pri blízkom údere blesku s následným prepätím a prúdom do 100 kA.

Kvôli bezpečnosti malých detí odporúčame použiť prístroje s detskými clonkami. Sú to zásuvky, ktorých svorky sú prekryté krytom. Dieťaťu sa nepodarí vložiť predmet do svorky. V zásuvke sú otvory zakryté clonkami, ktoré sa otvoria iba vtedy, ak vkladáme vidlicu, to znamená že sa tlačí na obe clonky naraz. Ak dieťa strká niečo iba do jedného otvoru, clonka sa zasekne a nedôjde ku kontaktu vkladaného predmetu so živou svorkou vnútri zásuvky.

Doplnkové ekvipotenciálne pospojovanie je požadované normami v priestoroch so zvýšeným rizikom, kam kúpeľňa patrí. Zabezpečuje zníženie dotykových napätí medzi kovovými časťami. Doplnkové pospojovanie sa pripája na HUS / ekvipotenciálnu svorkovnicu v dome.
