Vážený zákazník, uvedomujeme si, že navrhnúť kompletný dymovod zo stoviek rôznych ponúkaných komponentov od každého výrobcu môže byť niekedy zložité.

Často dostávam otázky ako postupovať pri výmene plynového kotla. Výmena kotla je definovaná:

1. V stavebnom zákone č. 25/2025 Z.z. § 18 odst. 4 je výmena kotla definovaná ako údržba stavby: s povinnosťou ohlásenia stavebnému úradu v prípade, kedy by výmena kotla mohla ovplyvniť stabilitu stavby, protipožiarnu bezpečnosť stavby, jej vzhľad vo verejnom priestore alebo životné prostredie, prípadne ak stavba je kultúrnou pamiatkou, bez ohlásenia a bez rozhodnutia o stavebnom zámere, ak ide o opravu a výmenu technických systémov budov a ich súčastí, t.z., že údržba stavby si vyžaduje stavebné práce potrebné na udržanie funkčného stavebno-technického stavu a prevádzky stavby počas jej životnosti bez zásahu do nosnej konštrukcie a bez zmeny spôsobu užívania alebo vonkajšieho vzhľadu, najmä bežná údržba, úprava, oprava a výmena vnútorného vybavenia.
2. Výhlaška č. 532/2002 Z. z., ustanovuje podrobnosti o všeobecných technických požiadavkách na výstavbu a uvádza, že každý pripojený spotrebič musí vyhovovať: danému druhu plynu a prevádzkovému pretlaku, môže byť podľa svojho prevedenia umiestnený len v priestore, ktorý svojím objemom, účelom, prípadne množstvom privádzaného vzduchu zodpovedá menovitému tepelnému výkonu a funkcii spotrebiča.
3. Poradte sa s autorizovaným projektantom, ktorý posúdi a naprojektuje výmenu kotla. Usmerní Vás, aby pri výmene kotla boli dodržané body A) a B).

STAVEBNÍK SI PRED VÝMENOU KOTLA MUSÍ PREVERIŤ TYP SPOTREBIČA, KTORÝ CHCE VYMENIŤ!

V prevažnej miere ide o výmenu spotrebiča v zhotovení B, ktorý odoberá vzduch na spaľovanie z priestoru, v ktorom sa nachádza a spaliny sú odvádzané do vonkajšieho ovzdušia spalinovou cestou napr. komínom (TPP 704 01). Podľa TPP 704 01:2009 „Odberné plynové zariadenia na zemný plyn v budovách“ je pripojenie spotrebiča na domový rozvod plynu možné iba vtedy, ak jeho pripojenie zodpovedá požiadavkám príslušných predpisov a svojím vyhotovením a určením vyhovujú danému druhu plynu a jeho prevádzkovému tlaku.

Pre tento typ spotrebiča sú stanovené špecifiká na priestor a jeho umiestnením. Poloha spotrebiča, jeho veľkosti, stavebné vlastnosti materiálov v mieste inštalácie a spôsob používania nesmie ohrozovať zdravie, života osôb, zvierat a majetku. Pri zmene priestoru (napr. stavebná úprava, výmena okien a dverí, spôsob a rozsah vetrania, prívod vzduchu pre spaľovanie a odvod spalín), v ktorom je spotrebič umiestnený, je nevyhnutné vykonať opätovné posúdenie všetkých požiadaviek pre bezpečné a spoľahlivé používanie daného spotrebiča.

Výmena kotla si vyžaduje dodržať nové technické podmienky a požiadavkami na protipožiarnu bezpečnosť pri výstavbe a pri používaní komína a dymovodu. Základným predpisom je vyhláška č. 401/2007 Zb. … o technických podmienkach a požiadavkách na protipožiarnu bezpečnosť pri inštalácii … Vyhodnotenie je potrebné vykonať ešte pred výmenou spotrebiča na plynné palivo za spotrebič s iným výkonom prípadne pred zmenou druhu paliva - hybridné kotly.

A prečo je potrebné prehodnotiť výmenu kotla? Okrem bodov 1. až 4. pri výmene kotla môže dôjsť k návrhu nového komína a dymovodu, prípadne k rekonštruovaniu jestvujúceho komína a dymovodu, alebo k stavebnej úprave na komíne a dymovode, čo môže viesť k zhoršeniu vplyvu stavby na okolie alebo na životné prostredie.

Synonymom úspornosti a efektívnosti v prípade spaľovacieho procesu je dosiahnutie čo najnižšej teploty spalín odchádzajúcich do komína, a tým využitia čo najvyššej teploty pre samotné vykurovanie. Zjednodušene povedané, čím menej tepla púšťame komínom, tým viac tepla nám zostane doma. Vyššie uvedenými vlastnosťami disponuje plynový kondenzačný kotol, ktorý je svojím konštrukčným prevedením a princípom fungovania určený na efektívne vykurovanie domácností, kancelárskych priestorov a iných objektov. Pre takéto spotrebiče musí byť prispôsobený aj komínový systém.

Komínové systémy musia byť na to prispôsobené. Každý komínový systém by mal mať certifikát na ktorom sa to dá ľahko odkontrolovať. V prípade ak sa jedná o rekonštrukciu kotolne a komín už stojí, treba sa pozrieť na komínový štítok ktorý musí byť na viditeľnom mieste pri každom komíne, či spĺňa vyššie uvedené požiadavky. V našom produktovom portfóliu sú to napríklad trojvrstvové komínové systémy Jeremias DW-ETN-AL alebo DW-AL.

Pri návrhu komína je potrebné stanoviť jeho parametre. V mnohých prípadoch si už samotný výrobcovia kondenzačných kotlov stanovujú potrebné priemery. No v prípade ak nie, treba si overiť funkčnosť komínového systému v prepočtovom programe.

Najbližšie, keď budete navrhovať alebo riešiť vykurovacie zariadenie, neváhajte nás kontaktovať a spoločne nájdeme optimálne riešenie pre Váš komínový systém.

Prečo je potrebné prevložkovanie komína pre kondenzačný kotol?

Prevložkovanie komínov pre kondenzačné kotly je nevyhnutný proces pre zabezpečenie správneho a bezpečného fungovania moderných vykurovacích zariadení, ako sú kondenzačné kotly. Tieto kotly pracujú na inom princípe ako tradičné vykurovacie systémy, a preto potrebujú špecifický komínový systém, ktorý je odolný voči kondenzátu a agresívnym látkam vznikajúcim pri spaľovaní.

Odolnosť voči kondenzátu

Kondenzačné kotly produkujú pri spaľovaní výrazne viac vlhkosti a nižšie teploty spalín, čo vedie k tvorbe kondenzátu v komíne. Tento kondenzát je často kyslý a môže poškodiť bežný komín. Vložkovanie špeciálnymi materiálmi zabezpečí odolnosť komína voči korózii a vlhkosti.

Úprava priemeru komína

Kondenzačné kotly vyžadujú komíny s menším priemerom, aby sa dosiahla správna prevádzková účinnosť. Vložkovanie umožňuje prispôsobiť komín tak, aby bol ideálny pre kondenzačný kotol.

Bezpečnosť a efektivita

Správne vložkovanie zabezpečí, že spaliny sú bezpečne odvedené z vykurovacieho systému, čím sa predchádza problémom, ako je spätný ťah spalín do obytných priestorov. Zároveň prispieva k vyššej účinnosti systému.

Aké materiály sa používajú pri prevložkovaní komínov pre kondenzačné kotly?

Na vložkovanie komínov pre kondenzačné kotly sa používajú odolné a nekorozívne materiály, najčastejšie:

• Plastové vložky: Polypropylénové (PP) vložky, ktoré sú veľmi odolné voči kondenzátu a korózii, pričom sú vhodné pre nízke teploty spalín.
• Nerezové vložky: Špeciálne nerezové vložky sú vhodné pre kondenzačné kotly, pretože sú odolné voči kyselinám a korózii spôsobenej kondenzátom. Používajú sa predovšetkým v prípadoch, keď plastové vložky nie sú vhodné, napríklad pri vyšších teplotách spalín.

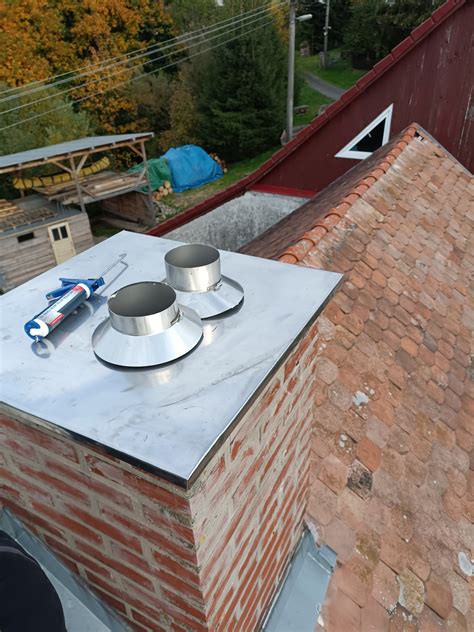

Postup pri prevložkovaní komína pre kondenzačné kotly:

1. Prehliadka komína: Pred samotným vložkovaním je potrebné dôkladne skontrolovať stav komína a jeho štruktúru. Na tento účel sa často používa inšpekčná kamera.
2. Výber vhodnej vložky: Na základe technických parametrov kotla a stavu komína sa vyberie vhodný typ vložky (plastová alebo nerezová).
3. Inštalácia vložky: Vložka sa nainštaluje do komína, pričom sa zabezpečí, že je správne upevnená a spojená s kotlom. Dôležité je, aby systém fungoval v súlade so všetkými technickými a legislatívnymi požiadavkami.
4. Kontrola a revízia: Po inštalácii vložky sa vykonáva kontrola celej sústavy a revízia, ktorá zabezpečí, že všetko funguje správne a bezpečne.

Výhody prevložkovania komína pre kondenzačné kotly:

• Zvýšená životnosť komína: Odolné materiály zabezpečia, že komín nebude podliehať korózii alebo poškodeniu spôsobenému kondenzátom.
• Bezpečnosť: Správne odvedenie spalín zabráni nebezpečným situáciám, ako je spätné prúdenie spalín alebo únik kyslého kondenzátu.
• Efektivita vykurovacieho systému: Kondenzačné kotly vyžadujú špecifické komínové systémy na efektívnu prevádzku. Vložkovanie prispieva k zlepšeniu výkonu kotla a zníženiu spotreby energie.

Zhrnutie: Prevložkovanie komínov pre kondenzačné kotly je nevyhnutným krokom pre zaistenie bezpečnosti a účinnosti vykurovacieho systému. Správna inštalácia komínovej vložky, odolnej voči kondenzátu a korózii, zaručuje dlhodobú životnosť komína a optimálne odvádzanie spalín. Vďaka našim dlhoročným skúsenostiam, vám poskytneme kominárske služby s ktorými budete nadmieru spokojný.

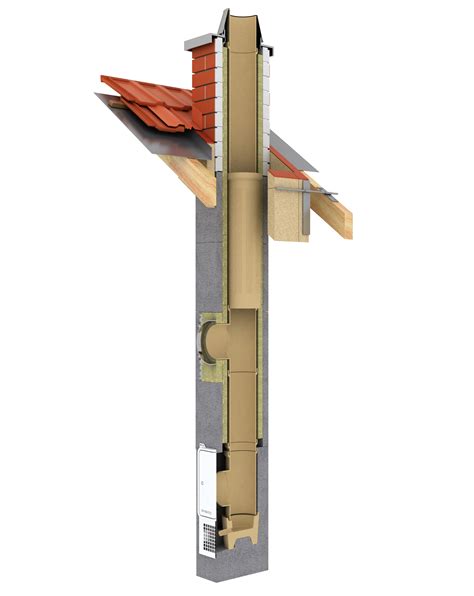

Typy komínových systémov pre kondenzačné kotly

Pre kondenzačné kotly je možné použiť rôzne typy komínových systémov, pričom každý má svoje špecifické vlastnosti a použitie:

Kovový komín pre kondenzačný plynový kotol

Používa základný nerezový materiál triedy EN 1:4404 s hrúbkou steny 0,6 - 0,8 - 1,0 mm, alebo vysoko kvalitné vložky s hrúbkou 0,8 a 1,0 mm triedy EN 1:4828 pre komíny, kde sa spaľuje prioritne tuhé palivo a to drevo.

Kovový dvojplášťový komínový systém

Z nehrdzavejúcej ocele s priebežnou tepelnou izoláciou, skladaný z jednotlivých komponentov. Je určený na odvod spalín od spotrebičov na tuhé, kvapalné a plynné palivá. Pre kvapalné a plynné palivá je použiteľný ako v podtlakovej, tak aj v pretlakovej prevádzke. Pre tuhé palivá je použiteľný v podtlakovej prevádzke, pri spôsobe prevádzky s otvorenou spaľovacou komorou.

Kovový dvojplášťový systémový komín s priebežnou tepelnou izoláciou

Charakterizovaný farebným vonkajším obalom pre pece, krby a kotly na tuhé palivá a kotly na plyn.

Vzduchovo-spalinový komínový systém pre kondenzačné spotrebiče

Tento systém je určený pre prívod spaľovacieho vzduchu a odvod spalín od jedného plynového spotrebiča jednou koncentrickou rúrou. Ochladzovanie vnútorného plášťa komínového systému vzduchom vyhovuje pre pripojenie plynového kotla na komín vedený v interiéri (bez významnému ochladzovanie komína v exteriéri).

Vzduchovo-spalinový komínový systém pre kondenzačné spotrebiče umiestnený v exteriéri

Je z pravidla z nehrdzavejúcej ocele s priebežnou tepelnou izoláciou skladaný z jednotlivých komponentov. Nasávanie vzduchu vykoná nasávacím komponentom. Samozrejmosťou je dokonalá tesnosť v pretlaku.

Vzduchovo-spalinový komínový systém pre prívod spaľovacieho vzduchu a odvod spalín od viacerých plynových spotrebičov

Koncentrickým spôsobom. Ideálne riešenie pre pripojenie kondenzačných spotrebičov v bytových domoch, prípadne využiteľný pri dostavbe komínového telesa do už existujúcich bytových domov. Koncentrický dvojvrstvový komínový systém z nehrdzavejúcej ocele je odolný proti vlhkosti, je pre podtlakovú a pretlakovú prevádzku.

Dôležité aspekty pri návrhu a inštalácii dymovodu

Pri návrhu a inštalácii dymovodu pre kondenzačný kotol je potrebné dodržiavať niekoľko kľúčových pravidiel:

• Priemer dymovodu: Priemer hrdla na výstupe spalín zo spotrebiča by mal byť rovnaký ako je vnútorný priemer komína. Častokrát sa však stáva, že priemer dymovodu a komína je odlišný. Vtedy je potrebné použiť redukciu. Odporúčame však dymovod redukovať maximálne o 30mm.
• Dĺžka dymovodu: Dymovod by mal byť čo najkratší. Dĺžka dymovodu by nemala byť väčšia ako 25% z dĺžky od napojenia spalín do komína po ústie komína.
• Sklon dymovodu: Dymovod by nikdy nemal smerom k sopúchu klesať alebo byť v rovine.
• Komínová klapka: O použití komínovej klapky rozhoduje komínový ťah. Pri nových komínoch s dobrým ťahom odporúčame použitie komínovej klapky. Pri starších komínoch alebo redukovaných dymovodoch s nižším komínovým ťahom je použitie klapky zbytočné. Pokiaľ nevieme zhodnotiť, aký máme komínový ťah, odporúčame klapku namontovať.

Príklady konkrétnych riešení:

• "Dobrý deň, potreboval by som poradiť s odťahom spalín. Jedná sa o kondenzačný kotol Protherm tiger condens, ktorý buden umiestnený vedľa starého murovaného komína, v ktorom bude vedený aj nový komín od tohto kotla (dĺžka asi 5-6 m), len neviem aký rozmer dymovodu použiť, 80/125 alebo 60/100." Odpoveď: "Dobrý deň, pri takýchto rozmeroch Vám bude stačiť aj 60/100, ktorý je aj cenovo výhodnejší."
• "Dobrý deň, chcem si u Vás objednať dymovod na kondenzačný kotol. Výška dymovodu bude 4m pričom táto výška je už aj s ukončením nad strechou. Poprosím Vás o skompletovanie objednávky / dymovod - pravdepodobne sa bude skladať z dvoch 2m kusov plus strieška na dymovod,, čo sa týka prechodu cez strechu, tú si dám oplechovať/. Mám poschodový dom a chcem nainštalovať podlahové kúrenie a kotol vymeniť za kondenzačný." Odpoveď: "Dobrý deň, ak máte inštalovaný kondenzačný kotol, vždy je nutné použiť plastový dymovod. Tento dymovod môžete vložiť aj do starého komína. Existujú aj komíny ktoré sú prispôsobené aj na kondenzačné kolty, ale vždy lacnejšie vyjde, keď použijete plast."
• "Dobrý den, prosim vas je mozne pri kotly Protherm Tiger 24KTZ riesit dymovod v starsej bytovke do povodneho tehloveho komina? Je mozne napr.pre tento turbo kotol aby nasaval vzduch z vonka cez stenu alebo z miestnosti a spaliny riesit do stareho komina? ide o to ze stari tehlovi komin z hora vyzera byt velmi krivi a neviem ci by sa tam dalo dat dymovod do priemeru 10cm a dlzky 6-7 metrov. a ci by stacila hlinikova vložka?" Odpoveď: "Dobrý deň, na kondenzačný kotol potrebujete plastový dymovod, takže môžete použiť aj doterajší komín. Existuje aj rúra o priemere 60 mm, samozrejme klasický kotol musí byť odstavený."

Časté chyby pri inštalácii:

• Nesprávny priemer komínového prieduchu.
• Ignorovanie výšky komína a atmosférických tlakov.
• Pevné napojenie dymovodu bez dilatácie.
• Použitie nevhodných materiálov (pozinkovaný plech).
• Zapojenie dvoch spotrebičov do poddimenzovaného komína.
• Použitie 90-stupňových kolien vytvárajúcich turbulentné zlomy.
• Vodorovné vedenie dymovodu v nedostatočne dimenzovanej šachte.
• Použitie ohybných hadíc nevhodných pre spalinové plyny.
• Neizolované komínové rúry v blízkosti elektrických káblov.
• Nesprávne vyspádovanie rúr.
• Chýbajúci prepočet odporu a meranie podtlakovej sily komína.

Správne riešenie: Všetky prvky musia byť oddelené a vo zvláštnych šachtách. Komínové telesá môžu byť spolu, ale iba ak antikorový komín dostane plášť. Komín musí odolať prípadnému vnútrokomínovému požiaru. Viacvrstvový komínový systém alebo obmurovanie komínov je nevyhnutné. Nestabilné zaústenie riešiť konzolami, dilatačnými prvkami. Plynové spotrebiče by mali byť napojené cez "husacie krky" s dostatočnou tesnosťou spojov a podtlakovou silou komína. Dymovod by mal byť viacvrstvový.
