Komplexný sprievodca požiarnobezpečnostnými únikovými cestami a ich dimenzovaním

Problematika únikových ciest je kľúčovou súčasťou pasívnej ochrany pred požiarmi v každej stavbe. Úniková cesta je spravidla komunikácia, ktorá umožňuje bezpečnú evakuáciu osôb z ohrozeného objektu alebo jeho časti na voľné priestranstvo, prípadne prístup požiarnych jednotiek do priestorov napadnutých požiarom. Za voľné priestranstvo je považované prostranstvo mimo požiarom napadnutého objektu, umožňujúce voľný a bezpečný pohyb osôb v smere od objektu. Pre pochopenie celej problematiky je potrebné hlbšie poznať fyzikálne javy sprevádzajúce požiar a právnu úpravu pasívnej ochrany pred požiarmi, vďaka ktorej je zabezpečená bezpečná evakuácia.

ÚNIKOVÁ CESTA je trvalo voľná komunikácia, ktorá umožňuje bezpečnú evakuáciu osôb zo stavby na voľné priestranstvo. Slovenská technická norma 92 0201 - 3. časť bližšie charakterizuje, čo je trvalo voľná komunikácia. Za trvalo voľnú komunikáciu na únikovej ceste sa považuje priestor, v ktorom nie je umiestnený žiadny materiál alebo zariadenie brániace evakuácii osôb.

Obsadenosť objektu a dimenzovanie únikových ciest

Výchozím bodem při hodnocení únikových cest je skutečnost, jaké se předpokládá v objektu obsazení osobami, a tedy pro jaký počet osob mají být únikové cesty dimenzovány. Obsadenosť objektu osobami je určovaná podľa ČSN 73 0818 na základe posudzovaného priestoru. Je stanovená normová tabuľková hodnota podľa ČSN 73 0818, ktorá udáva počet osôb, ktorý je v danom prevádzky nutné uvažovať na m2 [m2/osoba].

Typy únikových ciest

Únikové cesty podľa stupňa ich chránenia rozdeľujeme na:

• nechránené (NÚC);
• čiastočne chránené (ČCHÚC);
• chránené (CHÚC).

Za únikové cesty môžu byť pri dodržaní stanovených podmienok ďalej považované rampy, eskalátory a evakuačné výťahy. Pri návrhu únikových ciest je kľúčové zvoliť správny druh a počet únikových ciest. Typ navrhnutej únikovej cesty musí byť zvolený v závislosti od požiarnej výšky objektu, resp. na iných špecifických podmienkach.

Nechránená úniková cesta (NÚC)

Nechránená úniková cesta (NÚC) nie je chránená proti účinkom požiaru a vedie z požiarneho úseku k východu zo stavby priamo na voľné priestranstvo alebo do chránenej únikovej cesty. Tento typ únikovej cesty je možné použiť v jednoduchých prevádzkach, priestoroch menších kancelárií a pod. Podstata tohto typu únikovej cesty je v tom, že sa predpokladá rýchla a jednoduchá evakuácia z priestoru priamo na voľné priestranstvo, prípadne do chránenej únikovej cesty.

Nechránené únikové cesty predstavujú každý komunikačne voľný priestor smerujúci k východu na voľné priestranstvo či do chránenej únikovej cesty. Tento priestor nemusí byť stavebne oddelený a NÚC teda môžu tvoriť súčasť bežných požiarnych úsekov (hromadné garáže, administratívne priestory, stravovacie zariadenia). Všeobecne možno konštatovať, že NÚC sa nachádzajú všade, kde nie sú CHÚC. NÚC je možné použiť v prvom podzemnom podlaží s nadzemným podlažím za predpokladu, že NÚC je požiarnobezpečnostne oddelená alebo v prípade požiaru oddeliteľná od ostatných priestorov nadzemného podlažia.

Čiastočne chránená úniková cesta (ČCHÚC)

Čiastočne chránená úniková cesta (ČCHÚC) je v požiarnom úseku bez požiarneho rizika, prechádza časťou požiarneho úseku, ktorá je bez požiarneho rizika alebo prechádza susedným požiarnym úsekom, v ktorom nie sú prevádzky s vyššou pravdepodobnosťou vzniku požiaru. V zásade ide o únikovú cestu, ktorá prechádza priestorom bez požiarneho rizika. Nevyžaduje dodatočné zariadenia alebo opatrenia na jej ochranu. S týmto pojmom sa možno stretnúť najmä pri zmenách stavieb (ČSN 73 0834) alebo pri výrobných objektoch (ČSN 73 0804).

Chránená úniková cesta (CHÚC)

Chránené únikové cesty (CHÚC) sú tvorené trvalo voľným komunikačným priestorom vedúcim k východu na voľné prostranstvo, ktorý tvorí samostatný požiarny úsek a je chránený proti účinkom požiaru (splodinám horenia, vysokým teplotám apod.). CHÚC vedie na voľné prostranstvo alebo do priestoru, ktorý nie je ohrozený požiarom. Musí byť však oddelená od ostatných požiarnych úsekov požiarnymi deliacimi konštrukciami a požiarnymi uzávermi, je vetraná a umožňuje bezpečný pohyb osôb. CHÚC je najbezpečnejší spôsob, ako evakuovať osoby zo zasiahnutých priestorov. Svojím vyhotovením predstavujú najvyššiu ochranu pred požiarom, minimálne po projektovanú dobu. Sú samozrejmosťou v každom väčšom objekte alebo tam, kde sa predpokladá väčší počet ľudí. V ostatných prípadoch, ak nie je možné navrhnúť NÚC, musí byť v objekte navrhnutá CHÚC. CHÚC musí tvoriť samostatné požiarne úseky.

V závislosti od stupňa chránenia sa CHÚC rozdeľujú do ďalších troch kategórií:

1. CHÚC typu A: Požiarnobezpečnostne deliace konštrukcie tohto úseku musia byť tvorené konštrukciami DP1. Požiarne uzávery oddeľujúce CHÚC typu A od ostatných priestorov musia, okrem špeciálnych prípadov, vykazovať medzný stav EI a musia byť opatrené samouzatváracím zariadením (C). V prípade, že je v objekte navrhnutá iba ako jedna úniková cesta, musí CHÚC typu A spĺňať požiadavku na medznú dĺžku 120 m.
2. CHÚC typu B: Je obdobne ako CHÚC typu A požiarnobezpečnostne a komunikačne oddelená od ostatných požiarnych úsekov. Jej súčasťou je samostatne vetraná požiarna predsieň. Táto požiarna predsieň slúži ako bezpečnostný prvok na zamedzenie prieniku splodín horenia do vlastného schodišťového priestoru. Požiarna predsieň musí spĺňať požiadavky na minimálnu pôdorysnú plochu 5 m², kde minimálny rozmer činí 1,5 m (v prípade zvýšeného počtu unikajúcich osôb sa tieto požiadavky ešte zvyšujú) a musí byť od priestoru schodiska oddelená dymotesnými dverami opatrenými samouzatváracím zariadením (C-S). CHÚC typu B musí byť vetraná obdobne ako CHÚC typu A, pričom vetracie otvory, násobnosť výmeny vzduchu a doba funkčnosti vetrania sú navýšené. Obdobne ako pri CHÚC typu A musia požiarne uzávery oddeľujúce CHÚC typu B od ostatných priestorov, okrem špeciálnych prípadov, vykazovať medzný stav EI a musia byť opatrené samouzatváracím zariadením (C).
3. CHÚC typu C: Predstavuje najbezpečnejší variant CHÚC a musí byť vždy vybavená ako požiarnou predsieňou, tak pretlakovým vetraním. Dispozičné riešenie je teda rovnaké ako v prípade CHÚC typu B vo variante s požiarnou predsieňou. Pretlakovým vetraním musia byť vetrané všetky časti CHÚC, teda priestor vlastného schodiska i požiarna predsieň. Obdobne ako pri ostatných CHÚC musia požiarne uzávery oddeľujúce CHÚC typu C od ostatných priestorov, okrem špeciálnych prípadov, vykazovať medzný stav EI a musia byť opatrené samouzatváracím zariadením (C).

Počet a smery únikových ciest

Z hľadiska počtu únikových ciest platí dôležitá projekčná zásada, že z každého miesta požiarneho úseku alebo objektu musia byť dosiahnuteľné najmenej dve samostatné únikové cesty vedúce rôznym smerom do bezpečia, t.j. von z objektu na voľné priestranstvo alebo do chránenej únikovej cesty. Za miesto s dvoma smermi úniku sa považuje také miesto, ktorého spojnice s požadovanými dvoma východmi zvierajú uhol väčší ako 45°.

Jeden smer úniku je umožnený iba vo výnimočných prípadoch, t.j., ak tak stanoví príslušná norma požiarnej bezpečnosti stavieb, napr. v posudzovanom priestore (miestnosti, požiarnom úseku či objekte) sa nachádza iba obmedzený počet osôb (uvedených v tab. 17 ČSN 73 0802).

Dĺžka únikových ciest

Medzné dĺžky NÚC sú stanovené ako normové hodnoty v závislosti od počtu dostupných únikových ciest a súčiniteľa posudzovaného požiarneho úseku. Skutočná dĺžka únikovej cesty je meraná v osi cesty po skutočnej trase úniku.

Šírka únikových ciest

Šírky únikových ciest musia umožňovať bezpečnú evakuáciu všetkých osôb z miestnosti, požiarneho úseku alebo objektu. Posúdenie, či je šírka NÚC vyhovujúca, sa vykonáva na tzv. kritických miestach, kde dochádza k zúženiu únikových ciest s predpokladanou zväčšenou hustotou osôb (dvere, schodiskové ramená, chodby).

Najvyšší prípustný počet evakuovaných osôb v jednom únikovom pruhu je tabuľková hodnota v závislosti od počtu dostupných únikových ciest, súčiniteľa požiarneho úseku a sklonu únikovej cesty. Súčiniteľ vyjadruje podmienky evakuácie v posudzovanom požiarnom úseku (tabuľková hodnota v závislosti od druhu únikovej cesty, schopnosti osôb samostatného pohybu a spôsobu evakuácie). Stanovený počet požadovaných únikových pruhov sa zaokrúhľuje smerom nahor na celé alebo na polovice únikových pruhov.

Pre ilustráciu minimálnych šírok chránených únikových ciest podľa počtu únikových pruhov môžeme uviesť nasledovné hodnoty z praxe a noriem:

Požiadavky na chránené únikové cesty (CHÚC)

V CHÚC sa nesmie nachádzať žiadne požiarne zaťaženie okrem horľavých hmôt v konštrukciách okien, dverí (trieda reakcie na oheň najhoršie D), madiel, zábradlí a okrem prípadov, ktoré spĺňajú presne stanovené podmienky (napr. recepcia, vrátnica, hygienické zariadenie).

V praxi to znamená žiadne zriaďovacie predmety zužujúce šírku únikovej cesty, voľne vedené rozvody horľavých látok alebo akékoľvek voľne vedené rozvody z horľavých hmôt, voľne vedené rozvody VZT, ktorá neslúži iba vetraniu priestorov CHÚC, voľne vedené dymovody, rozvody pary alebo toxických látok, voľne vedené elektrické rozvody bez dodatočnej ochrany okrem rozvodov slúžiacich prevádzke CHÚC.

Vetranie CHÚC

Princípy vetrania chránených únikových a zásahových ciest v budovách boli novo upravené v zmenách Z3 technických noriem požiarnej bezpečnosti stavieb ČSN 73 0802 (nevýrobné objekty) a ČSN 73 0804 (výrobné objekty). Požiarne vetranie je jeden z kľúčových parametrov, ktorý podmieňuje bezpečnosť osôb na CHÚC. Existujú tri základné princípy vetrania:

1. Prirodzené vetranie: Využíva pre prívod a odvod vzduchu vetracie otvory (okná, dvere, svetlíky) v každom podlaží alebo v najnižšom a najvyššom mieste v CHÚC s využitím komínového vetracieho efektu.
2. Nútené vetranie: Predstavuje VZT systém, ktorý tvorí obvykle ventilátor pre nútený prívod vzduchu a jeho odvod v najvyššom mieste (regulačná klapka, samotiažne žalúzie).
3. Pretlakové vetranie: Je technicky najnáročnejší a finančne najnákladnejší spôsob požiarneho vetrania, ktorý však zaručuje najvyššiu mieru bezpečnosti osôb.

Vonkajšie únikové komunikácie

Vonkajšie únikové komunikácie obvykle predstavujú vonkajšie schodiská a pavlače, ktoré možno podľa konštrukčného vyhotovenia hodnotiť buď ako NÚC alebo CHÚC typu A či B. U objektov s požiarnou výškou nad 12 m môžu byť vonkajšie komunikácie ako CHÚC posudzované iba v prípade, že ide o druhú alebo ďalšiu únikovú cestu.

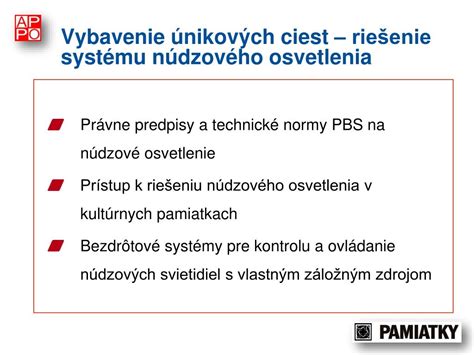

Núdzové únikové osvetlenie

Núdzové únikové osvetlenie bolo predtým požadované podľa typu únikovej, resp. zásahovej cesty s premenlivou dobou funkčnosti od 15 do 60 minút. Zmena Z2 (2015) normy ČSN 73 0802 však sprísnila túto požiadavku a v súlade s európskou ČSN EN 1838 je požadovaná minimálna doba svietenia núdzového únikového osvetlenia 1 hodina bez ohľadu na typ únikovej cesty. Dodávka elektrickej energie pre núdzové únikové osvetlenie musí byť zaistená z dvoch na sebe nezávislých zdrojov.

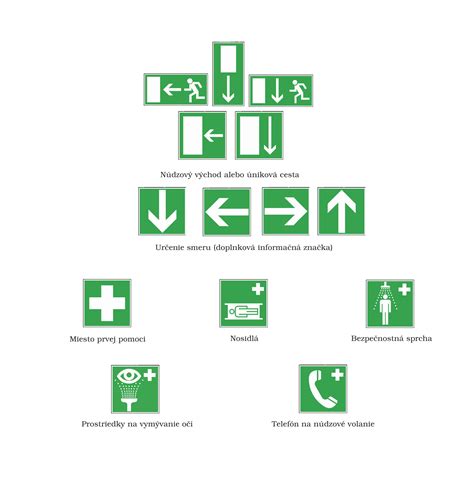

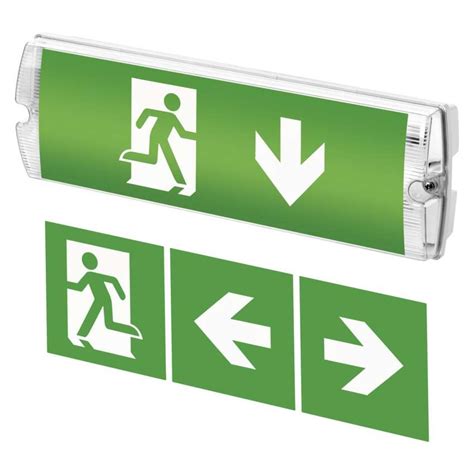

Značenie únikových ciest

Únikové cesty z objektu na bezpečné miesto musia byť zreteľne označené, a to predovšetkým všade tam, kde východ na voľné priestranstvo nie je priamo viditeľný, kde sa mení smer úniku alebo kde dochádza ku kríženiu komunikácií či zmene výškovej úrovne (schody). Pri umiestňovaní bezpečnostných značiek a tabuliek platí zásada „viditeľnosti od značky ku značke“. Používané sú obvykle fotoluminiscenčné tabuľky (svietiace aj bez zdroja elektriny vďaka absorpcii svetla) alebo podsvietené tabuľky, ktoré sú často kombinované s núdzovým únikovým osvetlením.

Legislatívny rámec a praktické aspekty únikových ciest

Výber správneho druhu únikovej cesty je zabezpečený legislatívnymi požiadavkami, v ktorých je taxatívne vymedzené, v ktorých prípadoch je nutné použiť ten-ktorý typ únikovej cesty, a samotnými požiadavkami na únikové cesty, ktoré zahŕňajú najmä jej dĺžku, šírku a počet osôb, ktoré sa budú danou cestou evakuovať. Nakoľko je každá stavba iná, nedá sa paušálne stanoviť, kde a aký typ únikovej cesty má byť zvolený. Tieto skutočnosti rieši vždy projektová dokumentácia stavby.

Únikové cesty v bytových domoch

Vyhláška MV SR č. 94/2004 Z. z. ustanovuje požiadavky na únikové cesty zo stavieb na bývanie a ubytovanie takto: Spoločná komunikácia, do ktorej vedú dvere z obytných buniek musí tvoriť chránenú únikovú cestu alebo samostatný požiarny úsek bez požiarneho rizika. Táto požiadavka je v platnosti už od roku 1976, teda platí aj pre stavby, ktoré boli riešené ešte predchádzajúcimi normami. Zároveň bola prenesená aj do právnej úpravy z roku 2004, takže zjednodušene môžeme povedať, že každá úniková cesta v stavbe na bývanie a ubytovanie je buď chránená úniková cesta alebo požiarny úsek bez požiarneho rizika.

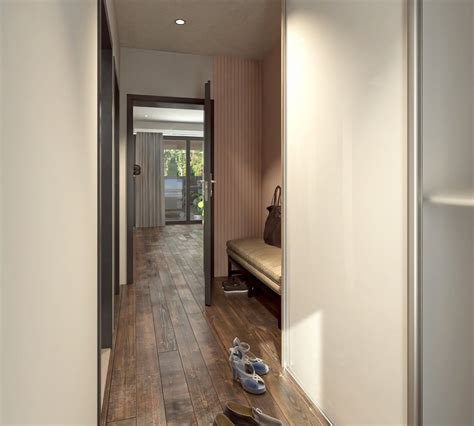

Súčasťou požiarneho úseku, či už chránenej únikovej cesty alebo samostatného úseku bez rizika, môžu byť maximálne priestory vrátnice, recepcie, umyvární alebo toaliet. Náhodné požiarne zaťaženie v týchto priestoroch nemôže presiahnuť 15 kg/m², to neplatí pre stavbu, v ktorej je len jedna chránená úniková cesta. Predmety ako botníky, skrine, kvetináče preto nepatria na únikovú cestu. Zvyšujú požiarne zaťaženie, zužujú šírku únikovej cesty a vytvárajú prekážky pri evakuácii.

Je evidentné, že účelom únikových ciest je poskytnúť možnosť opustiť priestor zasiahnutý požiarom. Takáto cesta musí byť bez predmetov, ktoré by mohli ohrozovať či už unikajúce osoby alebo zasahujúcich hasičov. Trvalo voľná úniková cesta je veľakrát jediná možnosť, kadiaľ uniknúť pred požiarom. Udržiavať únikovú cestu, resp. chodbu bez podobných predmetov kumuluje viacero výhod, okrem bezpečnej evakuácie je jednoduchšia na upratovanie a v prípade sťahovania je podstatne priechodnejšia.

Opora v legislatíve pre tieto požiadavky je najmä Vyhláška MV SR č. 94/2004 Z. z., ktorou sa ustanovujú technické požiadavky na protipožiarnu bezpečnosť pri výstavbe a pri užívaní stavieb, konkrétne §51, ods. 3.

Príklady z praxe a časté problémy

1. Pri kolaudácii zistili, že piktogramy boli príliš vysoko. Po zadymení boli neviditeľné.
2. Projektant zväčšil šírku únikovej cesty o 0,5 m.
3. Kontrola PBS odhalila slepý úsek.

Správne navrhnuté únikové cesty zachraňujú životy. Zanedbanie povinností na úseku ochrany pred požiarmi môže viesť aj k zamietnutiu žiadosti o plnenie zo strany poisťovne v prípade požiaru.
