Pri stavbe moderného teplovzdušného krbu zohráva kľúčovú úlohu plynulé prúdenie vzduchu určeného na ohrev v priestore okolo krbovej vložky. Aby krb správne fungoval a nedochádzalo k prehrievaniu vytápěného priestoru vnútri krbovej obostavby, je nevyhnutné správne navrhnúť vstupnú a výstupnú mriežku.
Fyzikálne princípy cirkulácie vzduchu

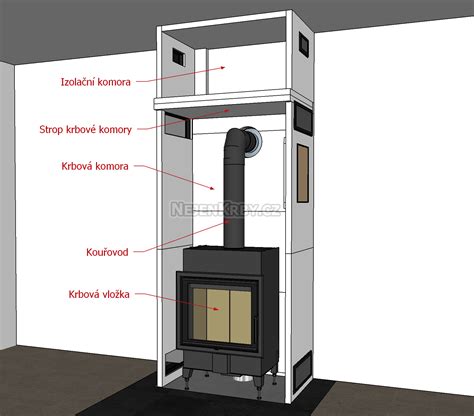

Z fyzikálneho hľadiska prebieha ohrev miestnosti nasledovne: vzduch s izbovou teplotou vstupuje dole pri podlahe cez vstupné konvekčné otvory dovnútra krbovej komory, pod krbovú vložku. Následne prúdi okolo plášťa krbovej vložky, ohrieva sa, čím odoberá tepelnú energiu, a postupuje nahor ku stropu krbovej komory. Odtiaľ vystupuje výstupnými konvekčnými otvormi späť do miestnosti.
Krbová mriežka, ktorá do miestnosti vypúšťa horúci vzduch ohriaty v obostavbe, musí byť umiestnená čo najvyššie, ideálne ihneď pod falošným (dekompresným) stropom. Pre správne odvetranie priestoru sa v dekompresnom strope zvyknú umiestniť dve mriežky na opačných koncoch, v najnižšom a najvyššom možnom mieste.
Technické parametre a obmedzenia
Pri návrhu rozmerov mriežok je nutné brať do úvahy prostupnosť vzduchu mriežkou. Mriežka nie je celistvý otvor a vzduchu kladie odpor jej sieťovanie, čo prietok spomaľuje. Pre bežné obytné priestory sa predpokladá rýchlosť prúdenia vzduchu cca 0,75 m/s.
Z praktických skúšok vyplýva, že približne 40 % užitočného výkonu krbovej vložky sálalo cez žiaruvzdorné sklo. U predného presklenia kombinovaného s bočným je to až 50 %. Zvyšok energie prechádza cez plášť do krbovej komory a musí byť odvedený cirkulujúcim vzduchom cez mriežky do interiéru.
How to Install A Wood Burning Stove Chimney - A Quick Guide (Double Wall Stove Pipe)
Typy obostavieb a vplyv na mriežky
- Konvekčná obostavba: Najčastejší typ s mriežkami v dolnej a hornej časti. Vzduch sa nasáva zdola a ohriaty vystupuje hornou mriežkou.
- Sálavá obostavba: Využíva akumulačné materiály, neobsahuje žiadne mriežky a teplo odovzdáva postupným sálaním cez steny obostavby.
- Hybridná obostavba: Kombinuje oboje. Mriežky sú osadené, ale je možné ich otvárať podľa potreby pre okamžitý vyšší výkon.
Dôležité zásady pri montáži
Na drážky pre umiestnenie roštu alebo mriežok myslite už pri samotnom murovaní, pretože dodatočné zabudovanie by bolo veľmi prácne. Pri konštrukcii dekompresného stropu vytvoríte otvor pre mriežku vyvŕtaním dostatočne veľkého otvoru do izolačnej dosky.
Nezabúdajte ani na revízne otvory. Do každého krbu odporúčame nainštalovať revíznu mriežku, na ktorú sa nanáša rovnaká povrchová úprava ako na samotný krb, vďaka čomu je na stavbe takmer nebadateľná. Tento prístup je kľúčový pre kontrolu a čistenie vnútra obostavby.
Vždy dbajte na to, aby inštaláciu mriežok a celého krbu vykonala oprávnená osoba s príslušnou kvalifikáciou. Neodborná montáž môže viesť k prehrievaniu, strate záruky alebo nebezpečenstvu vzniku požiaru.
