Komplexné riešenia: Aplikácia a ukončenie PVC hydroizolácie pre ploché strechy a terasy

Hydroizolácia je vrstva, ktorá zabraňuje vnikaniu vody v akomkoľvek skupenstve do stavebnej konštrukcie, alebo do vnútorných priestorov objektu. Hydroizolácie plochých striech a terás sú nevyhnutné pre zabezpečenie dlhodobej ochrany budov pred vplyvmi poveternostných podmienok, najmä pred vodou. V súčasnej dobe sa najčastejšie na plochých strechách uplatňujú hydroizolačné vrstvy z plastových fólií, predovšetkým z mäkčeného PVC. Medzi moderné a efektívne metódy patrí použitie PVC folií, ktoré sú zvárané horúcim vzduchom, a doplnenie systému o profilované plechy poplastované pre dokonalé zakončenie a estetický vzhľad. Táto izolácia plochej strechy chráni strešnú konštrukciu proti vode.

Čo je PVC hydroizolácia a aké sú jej výhody?

PVC (polyvinylchlorid) folie sú široko využívané pre ich vynikajúce vlastnosti v oblasti hydroizolácií. Materiál je odolný voči UV žiareniu, chemikáliám, koreneniu a mechanickému poškodeniu. Strešné fólie z mäkčeného PVC sú zvyčajne laminované z viacerých primárnych fólií. Dnešná PVC fólia dokáže odolať aj viac ako 30 rokov.

Je vhodná nielen pre strechy s kotvením, ale aj pre zaťažené strechy. PVC fóliu je možné zaťažiť štrkom, použiť na vytvorenie zelenej strechy, položiť na ňu betónové dlažby alebo terasové dosky. Pri zaťažovaní PVC strechy je dôležité mať na pamäti správnu separačnú a ochrannú vrstvu.

Izolácia plochej strechy by mala byť realizovaná ihneď po dokončení hrubej stavby, čo zabráni vnikaniu vody do interiéru a umožní začať s montážou okien a ďalšími interiérovými prácami. Rekonštrukcia plochej strechy sa často uskutočňuje pomocou PVC fólie, čo umožňuje jednoduché spojenie starej a novej izolácie v prípade čiastočnej rekonštrukcie alebo ak susedíte s niekým, kto neplánoval rekonštrukciu.

Príprava podkladu a kladenie hydroizolačných fólií

Hydroizolačná vrstva sa kladie na rovný podklad zbavený mechanických nečistôt a ostrých výstupkov. Podklad môže na dvojmetrovej late vykazovať nerovnosť maximálne 20 mm. V ploche sa nedá akceptovať zvlnenie tam, kde vzdialenosť vrcholov dvoch vĺn je menšia ako 1 m. Betóny a omietky sa upravujú latou alebo dreveným hladidlom. V izoláciách proti zemnej vlhkosti môže podklad tvoriť štrkopiesková vrstva z hutneného kameniva.

Na pripravené podkladové vrstvy sa najprv položí podkladová a separačná textília, potom sa realizuje izolačný povlak z fólie, ktorý sa po kontrole tesnosti spojov a plochy opäť zakryje ochrannou vrstvou. Podkladové a separačné textilné vrstvy, tvoriace súčasť izolačného súvrstvia, sa na podklad kladú voľne s presahmi širokými minimálne 50 mm. Orientácia jednotlivých pásov textílie a ich presahov nerozhoduje, dôležité je iba, aby podklad celkom pokryla ochranná vrstva a pritom nehrozil posun. Na vodorovných plochách sa textília zásadne nekotví, len sa podľa potreby na okrajoch plôch provizórne priťaží proti vplyvom vetra. Na zvislých a šikmých plochách sa podkladová textília najprv dočasne mechanicky pripevní pri hornom okraji plochy, a to podľa okolností tak, že sa pribije cez dosku alebo prehne cez hranu muriva a zaťaží, potom sa riadne ukotví úchytnými prvkami fóliového izolačného povlaku.

Zváranie PVC fólií horúcim vzduchom

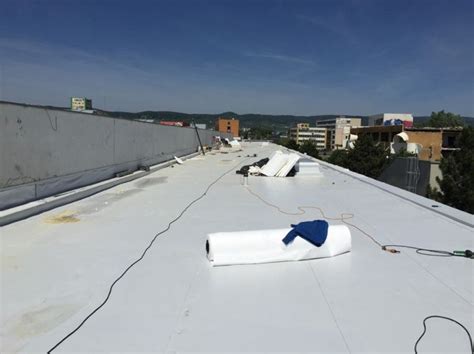

Folie sa na strechu kladú v pásikoch, ktoré sa následne prekrývajú a zvárajú horúcim vzduchom, čím sa vytvára nepretržitá, vodotesná vrstva. Pásy izolačnej fólie sa na podkladovú a separačnú textilnú vrstvu rozbalia z balov so vzájomným presahom širokým minimálne 50 mm (bočné a čelné presahy) a podľa potreby sa ich dĺžka upraví odrezaním. Medzi susednými pásmi fólie musia byť čelné presahy vzájomne posunuté (tzv. kladenie na väzbu) aspoň o 100 mm. Orientácia fóliových pásov a ich presahov k stavbe a smeru pôsobenia vody nie je rozhodujúca. Iba pri zvislých izoláciách sa jednotlivé pásy fólie orientujú zvisle.

Všetky spoje sa zhotovujú výhradne teplovzdušnými zváracími prístrojmi. Zváranie fólií horúcim vzduchom spočíva v zahriatí spájaných povrchov do plastického stavu prúdom vzduchu vystupujúcim z hubice teplovzdušného zváracieho prístroja a v následnom stlačení spoja. Podľa postupu roztavovania hmoty sa teplovzdušný zvárací prístroj posúva v smere spoja a spájané okraje sa vzájomne stláčajú.

Na spájanie presahov fólií sa zvyčajne používajú zváracie štrbinové dýzy široké 40 mm, zasunuté do spoja tak, aby okraj širokej štrbinovej dýzy presahoval o asi 3 až 4 mm cez okraj spoja a šírka homogénneho spoja bola minimálne 30 mm. Teplovzdušné spájanie sa v detailoch a zväčša aj na vertikálnych plochách vykonáva ručnými teplovzdušnými zváracími prístrojmi, na horizontálnych plochách zváracími automatmi. Takzvané zváranie za studena pomocou tetrahydrofuránu (THF) je veľmi citlivé na nepriaznivé poveternostné podmienky. Spájanie prostredníctvom THF je možné iba na otvorenom priestranstve pri teplote ovzdušia viac ako +15 °C a za suchého počasia.

Špeciálne zvary a kontrolné kanáliky

Hydroizolačná fólia sa v spodnej stavbe s tlakovou vodou odporúča zvárať dvojstopovými zvarmi so skúšobným kanálikov širokým asi 10 mm. V miestach, kde sa pre nedostupnosť dvojstopový zvar nedá vykonať strojovo, odporúča sa jednoduchý zvar realizovaný ručne preplátovať tak, aby sa vytvoril skúšobný kanálik.

Kotvenie a ukončenie PVC hydroizolácie

Na zabezpečenie stability a vodotesnosti hydroizolácie je kľúčové správne kotvenie a ukončenie. Fóliová hydroizolácia na zvislých stenách sa kotví v úrovniach jednotlivých podlaží - takzvané etapové spoje. Kotvenie sa realizuje len na hornom okraji danej etapy.

Líniové a bodové kotvenie

Na kotvenie fóliovej hydroizolácie na hornom okraji sa vždy používa líniové kotvenie. Líniové kotviace prvky tvoria pásiky z poplastovaného alebo pozinkovaného plechu. Kotviace pásiky pritláčajú fóliovú hydroizoláciu k podkladu alebo sa na ne hydroizolácia teplovzdušne privarí. Kotviace prvky sa k pevnej podkladovej vrstve z betónu alebo omietnutého muriva bodovo pripevňujú zatĺkacími rozpernými nitmi s rozstupom približne 200 mm. Jednotlivé kotviace pásiky sa osadzujú so styčnými škárami širokými minimálne 3 mm (aby bola možná ich dilatácia).

Bodové kotvenie izolačnej fólie na zvislých plochách sa realizuje v presahoch pásu minimálne po 1 m dĺžky, po každých 5 m aj v strede pásu aspoň dvoma kotvami, ktoré sa potom prekryjú záplatou. Kotvenie v okraji pásu sa prekryje ďalším pásom fólie tak, aby šírka teplovzdušného homogénneho zvaru popri kotvách pri fóliách z PVC-P zodpovedala šírke minimálne 30 mm. Opísané bodové kotvenie v presahoch sa využíva najmä v miestach, kde je potrebné, aby hydroizolačná fólia maximálne kopírovala podklad, napríklad v tuneloch.

Klampiarske konštrukcie a ukončovacie prvky

Ako doplnok k PVC foliám sa používajú profilované plechy, ktoré sú na vrchnej strane poplastované. Tieto plechy slúžia ako zakončovacie a ochranné prvky, ktoré zaisťujú dlhodobú trvanlivosť hydroizolačného systému. Profilované plechy sú dostupné v rôznych farbách a tvaroch, čím sa prispôsobia estetickým a funkčným požiadavkám stavby. Ukončovacie lišty sa zhotovujú z pozinkovaného plechu hrubého 0,66 mm. Kotviace pásiky sú z pozinkovaného plechu s hrúbkou 0,66 mm, s lakovaným vnútorným povrchom a s vonkajším povrchom kašírovaným vrstvou PVC-P. Na tmelenie ukončovacích líšt sa používa trvalo pružný polyuretánový tmel.

Podmienky pre realizáciu a kontrolu kvality

Izolácie z fólií sa zvyčajne realizujú pri teplotách okolitého vzduchu, no najmä podkladu rovnajúcich sa alebo vyšších ako +5 °C. Ak je chladno, odporúča sa izolačné fólie pred položením temperovať vo vyhriatych priestoroch. Pri daždi a snehu sa práce musia buď prerušiť, alebo sa musí zabezpečiť ochrana pracovného priestoru pred nepriaznivým počasím. V prípade, že teplota vzduchu klesne pod 0 °C, hydroizolačné práce sa musia zastaviť. Nesmú sa vykonávať ani stavebné práce, ktoré sa týkajú hydroizolačného povlaku - napríklad kladenie ochrannej betónovej mazaniny.

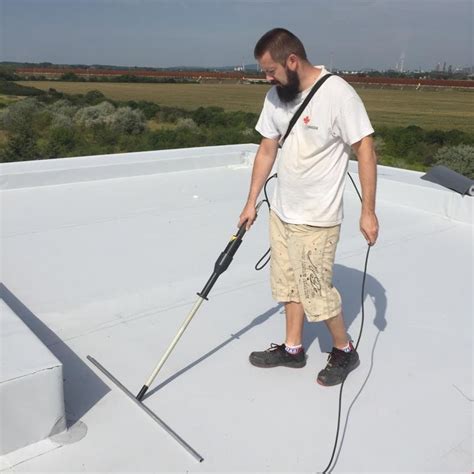

Teplota skúšanej hydroizolácie by pri vykonávaní skúšok hydroizolačných systémov z mäkčeného PVC nemala byť nižšia ako 0 °C. Ak sú teploty nižšie, v dôsledku zvýšenia tuhosti jednotlivých vrstiev sa veľmi predlžuje čas vysávania sektora aj skúšobných kanálikov. V priebehu pretlakových, prípadne vákuových skúšok fóliovej hydroizolácie nesmie teplota vzduchu a podkladu klesnúť pod 5 °C, respektíve 0 °C. Počas skúšky ihlou a iskrovej skúšky nesmie teplota vzduch a podkladu klesnúť pod 0 °C. Teplotu podkladu a vzduchu možno zvyšovať vhodným konštrukčným riešením (zateplením, zastrešením).

Až do staticky bezpečného zabudovania hydroizolácie, respektíve konštrukcie objektu by sa hladina podzemnej vody mala udržiavať čerpaním zo studní najmenej 300 mm pod najnižšie položeným miestom stavebnej jamy. Po nechránenej izolácii môžu prechádzať iba pracovníci realizujúci hydroizoláciu, a to len v nevyhnutných prípadoch. Po nechránenej izolácii sa smie prechádzať iba v obuvi s mäkkou podrážkou. Po tom, ako sa izolácie dokončia a odovzdajú, treba v čo možno najkratšom čase zhotoviť predpísané ochranné vrstvy.

Porovnanie s inými hydroizolačnými systémami

Popri PVC hydroizolácii existujú aj iné riešenia, ktoré majú svoje špecifiká.

• TPO (termoplastický polyolefín): Podobne ako PVC, aj TPO folie sú odolné voči UV žiareniu a chemikáliám. Avšak, TPO folie majú vyššiu odolnosť voči teplote a menšiu ekologickú záťaž. Na druhej strane, PVC folie majú lepšiu svárateľnosť a sú flexibilnejšie pri nižších teplotách.
• Bitumenové hydroizolácie: Bitumenové pásy sú tradičným riešením, ktoré sa aplikuje horúcim zváraním alebo lepením. Napriek svojej dobrou odolnosťou voči mechanickému poškodeniu, bitumenové izolácie majú kratšiu životnosť a horšiu odolnosť voči UV žiareniu v porovnaní s PVC a TPO foliami.

Doplnkové materiály a komponenty

Okrem fólie sú na vytvorenie izolačného systému potrebné doplnkové izolačné materiály (fóliové tvarovky, tmely a pod.) a pomocné materiály (podkladové, ochranné, separačné textílie, úchytné prvky a pod.). Medzi ne patria aj podkladové a ochranné betónové mazaniny, ktoré sa zhotovujú z betónu triedy C20/25. V podkladových betónoch sa má použiť kamenivo frakcie do 8 mm.
