Uchytenie fotovoltaických panelov na rovné strechy: Komplexný sprievodca

Inštalácia fotovoltaických (FV) panelov na rovnej streche predstavuje efektívne a udržateľné riešenie pre využitie solárnej energie. Hoci sa na prvý pohľad môže zdať inštalácia na rovnú strechu jednoduchšou alternatívou k šikmým strechám, skrýva v sebe špecifické výzvy, najmä pokiaľ ide o bezpečné a optimálne uchytenie panelov. Tento článok sa podrobne zameriava na technické aspekty, výhody, nevýhody a kľúčové faktory pri inštalácii FV panelov na rovné strechy, vrátane konkrétneho príkladu FV konštrukcie pre štyri panely. Správne uchytenie solárnych panelov je nevyhnutné pre ich optimálny výkon a dlhú životnosť.

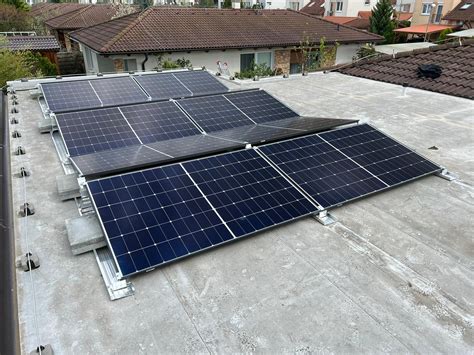

Výhody inštalácie solárnych panelov na ploché strechy

Ploché strechy, ktoré sú bežné najmä na komerčných a priemyselných budovách, ale aj na niektorých obytných objektoch, ponúkajú značný potenciál pre inštaláciu solárnych systémov. Ich hlavnou výhodou je flexibilita pri umiestnení panelov.

Maximalizovaný výkon

Ploché strechy umožňujú optimálne nastavenie uhla a orientácie solárnych panelov pre čo najvyššiu efektivitu výroby energie. Na rozdiel od šikmých strech, kde je orientácia a sklon často daný konštrukciou strechy, na rovných strechách je možné uhol presne nastaviť. Ideálny sklon pre maximálne zachytenie slnečného žiarenia sa pohybuje okolo 15 stupňov, čo je možné dosiahnuť pomocou špeciálnych montážnych konštrukcií. Toto optimálne nastavenie zabezpečuje maximálne využitie slnečnej energie prostredníctvom solárnych panelov.

Nižšie náklady na inštaláciu a údržbu

Rozsiahle a relatívne bezbariérové plochy plochých strech zjednodušujú proces montáže, čím sa znižuje náročnosť práce a súvisiace náklady. Po inštalácii si solárne panely vyžadujú minimálnu údržbu, vďaka ich trvanlivému dizajnu a odolnosti voči poveternostným vplyvom.

Úspora nákladov na energiu

Samostatná výroba elektriny môže viesť k výrazným úsporám na mesačných účtoch za elektrinu a k postupnému odpojeniu od tradičnej energetickej siete.

Environmentálna udržateľnosť

Prechod na solárnu energiu prispieva k zníženiu emisií skleníkových plynov a k redukcii uhlíkovej stopy, čím podporuje ekologickejšie riešenia.

Estetická príťažlivosť

Solárne panely na plochých strechách môžu byť inštalované tak, aby príliš nevyčnievali, čím sa zachováva celkový estetický vzhľad budovy.

Výzvy pri inštalácii solárnych panelov na ploché strechy

Napriek uvedeným výhodám, inštalácia na rovnej streche prináša aj špecifické výzvy, ktoré je potrebné dôkladne zvážiť:

Drenáž a riziko zatekania

Ploché strechy sú náchylnejšie na hromadenie vody. Nesprávne navrhnuté drenážne systémy alebo poškodenia strešnej krytiny môžu viesť k zatekaniu a narušeniu integrity strechy. Je nevyhnutné zabezpečiť efektívne odvodnenie a vhodné hydroizolačné opatrenia.

Špeciálne montážne systémy

Na rozdiel od šikmých strech, kde panely často kopírujú sklon strechy, na plochých strechách je potrebné použiť špeciálne montážne konštrukcie, ktoré panelom dodajú požadovaný uhol sklonu.

Vplyv vetra (zdvih vetra)

Ploché strechy, s ich menšou prirodzenou ochranou pred silným vetrom, sú náchylnejšie na efekt zdvihu vetra. Silný vietor môže panely nadvihnúť, čo si vyžaduje robustné uchytenie a dostatočné zaťaženie alebo kotvenie.

Nosnosť strechy

Je potrebné dôkladne posúdiť nosnosť strechy, aby zvládla dodatočnú hmotnosť panelov, montážnej konštrukcie a prípadného zaťaženia.

Kľúčové úvahy pred inštaláciou na plochú strechu

Pred samotnou inštaláciou je nevyhnutné zohľadniť niekoľko zásadných faktorov:

Stav a vek strechy

Pred inštaláciou solárnych panelov je kľúčové zabezpečiť, aby bola konštrukcia strechy v dobrom stave a štrukturálne zdravá. Ak strecha dosahuje koniec svojej životnosti, môže byť výhodnejšie vykonať výmenu strechy súčasne s inštaláciou FV systému. V prípade, že si všimnete, že krov nie je zdravý alebo je vaša strecha stará a potrebuje nejaké opravy, najprv si naplánujte tie. Solárne panely sa totižto budú na streche nachádzať 20 až 25 rokov. Niekedy aj viac. Ak by ste sa počas tohto obdobia rozhodli pre jej renováciu, budete ich musieť dať dole, čo je nákladné, náročné a niekedy aj rizikové.

Stavebné predpisy a povolenia

Je dôležité oboznámiť sa s miestnymi stavebnými predpismi a získať potrebné povolenia. Predpisy týkajúce sa montáže, umiestnenia a elektrických pripojení sa môžu líšiť v závislosti od jurisdikcie.

Orientácia a sklon solárneho panelu

Hoci na rovných strechách nie je orientácia strechy smerom k svetovým stranám limitujúca, je stále dôležité panely správne natočiť. Optimálny uhol sklonu, zvyčajne okolo 15-20 stupňov, je kľúčový pre maximalizáciu produkcie energie a zároveň zabraňuje hromadeniu nečistôt a uľahčuje samočistenie.

Strešné prekážky a tienenie

Pri inštalovaní solárnych panelov na strechu je dôležité nezabúdať na dostupný priestor. Ten musí byť dostatočne veľký, aby sa naň zariadenie zmestilo. Plus, nesmú byť jeho súčasťou vikiere, komíny alebo strešné okná. Je potrebné preskúmať strechu kvôli akýmkoľvek prekážkam, ako sú klimatizačné jednotky, výfukové ventilátory, svetlíky alebo iné strešné zariadenia, ktoré by mohli spôsobiť tienenie panelov. Tienenie, aj čiastočné, môže výrazne znížiť efektivitu celého systému. Vo všeobecnosti sa odporúča solárny systém inštalovať na veľkú štvorcovú plochu a na strechu so zdravým krovom.

Spotreba energie a dimenzovanie systému

Dôkladné posúdenie aktuálnej a očakávanej spotreby energie je nevyhnutné pre správne dimenzovanie FV systému. To zahŕňa priemernú mesačnú spotrebu elektriny, hodiny špičkovej spotreby a budúce energetické nároky.

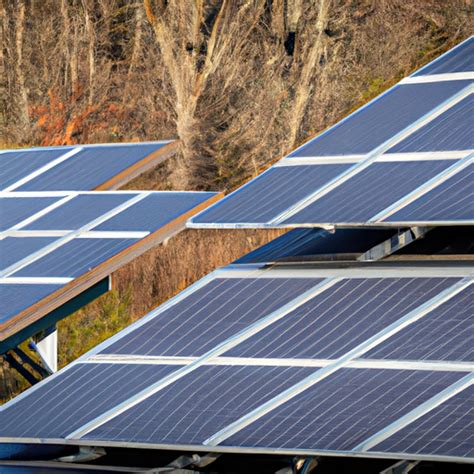

Typy fotovoltaických panelov a ich uplatnenie

V súčasnosti existujú tri typy najpoužívanejších solárnych panelov - monokryštalické, polykryštalické a amorfné. Monokryštalické panely sú optimálne pre strechu orientovanú priamo na juh. Tento typ sa najviac využíva hlavne v južných štátoch, ako sú Taliansko a Španielsko, teda v oblastiach s intenzívnym slnečným svitom. Účinnosť monokryštalických panelov sa uvádza 13 až 17 %. V našich podmienkach využívame skôr polykryštalické panely, ktoré nemusia byť smerované presne na juh. Ich účinnosť je 13 až 15 %. Tretím typom sú amorfné panely. Hoci sú menej účinné než predošlé dva typy, ich výhodou je, že nie sú citlivé na presné nasmerovanie na juh, uhol ani sklon. Okrem toho vyrábajú elektrickú energiu aj v jesenných a jarných mesiacoch, kedy je účinnosť polykryštalických a monokryštalických panelov mizivá. Účinnosť amorfných panelov je zhruba 6 až 9 %. Novým trendom sú takzvané flexibilné pásy fotovoltických článkov, ktoré sú veľmi ohybné a možno ich nalepiť na rôzne tvary a materiály, napríklad na podklad z izolačných pásov (nahrejú sa a priľnú k podkladu). Sú to pásy dlhé 3 až 6 m a široké zhruba 1 m. Sú nevyhnutné najmä pri inštalácii na strechách s nízkou nosnosťou, kde hrozí, že strechy by váhu inštalovaných panelov neuniesli. Flexibilné pásy sú rovnako účinné ako amorfné panely.

Porovnanie typov fotovoltaických panelov

Spôsoby inštalácie FV panelov na ploché strechy

Pri inštalácii fotovoltaických panelov na rovné strechy sa obvykle stretávame s niekoľkými typmi kotvenia. Tieto metódy zahŕňajú mechanické upevnenie do strechy, použitie balastu (zaťaženia) alebo kombináciu oboch.

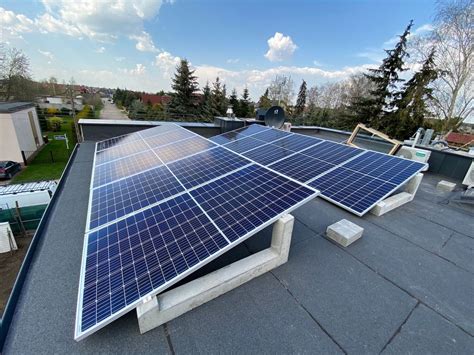

Montážne systémy so záťažou (balastové systémy)

Táto metóda nevyžaduje prienik do strešnej krytiny. Systém je ukotvený pomocou hmotnosti solárnych panelov a dodatočných ťažkých materiálov, ako sú betónové bloky. Výhodou je, že sa predchádza možným netesnostiam strechy. Tento systém je často preferovaný na strechách s obmedzenou nosnosťou alebo keď záručné podmienky neumožňujú vŕtanie do strechy. Je však dôležité zohľadniť celkovú záťažovú hmotnosť. Pri tomto type konštrukcie sa na rovnú strechu umiestni tzv. plastbox - plastová vaňa so sklonom, ktorá sa zaťaží pieskom alebo štrkom. Na tento plastbox sa následne priskrutkuje fotovoltický panel. Vďaka plastboxu už nie je nutné ďalšie vŕtanie a skrutkovanie, ako v prípade inštalácie na šikmú strechu. Tento prístup je často označovaný ako "Sunblocks" a predstavuje inovatívne riešenie pre rýchlu, bezpečnú a efektívnu inštaláciu bez kompromisu medzi pevnosťou uchytenia a integritou strešnej krytiny. Betónové bloky Sunblocks predstavujú revolučné riešenie v oblasti fotovoltaických inštalácií na rovných strechách. S ich pomocou je možné dosiahnuť rýchlu, bezpečnú a efektívnu inštaláciu, bez nutnosti kompromisu medzi pevnosťou uchytenia a integritou strešnej krytiny. Pri montáži na plochú strechu sa používa balastový systém, kde sú panely umiestnené na hliníkových profiloch a zaťažené betónovými blokmi. Vďaka tomu nie je potrebné ich upevnenie do strešnej krytiny.

Pripevnené montážne systémy

Táto metóda zahŕňa fyzické ukotvenie solárnych panelov k plochej streche pomocou prieniku a upevňovacích prvkov. Poskytuje stabilnejšiu a silnejšiu inštaláciu, najmä v oblastiach so silným vetrom. Pevné rámy často nakláňajú panely, aby poskytli optimálny uhol. Táto metóda si však vyžaduje dôkladné utesnenie a hydroizoláciu prestupov, aby sa zabránilo netesnostiam. V niektorých prípadoch môže nesprávna inštalácia viesť k strate strešných záruk. Mechanické kotvenie poskytuje pevné uchytenie, ale vyžaduje prenikanie do strešnej krytiny, čo môže zvýšiť riziko únikov vody.

Konkrétny príklad: FV konštrukcia na rovnú strechu pre 4 solárne panely

Na trhu existuje množstvo riešení pre uchytenie FV panelov na rovnú strechu. Jedným z takýchto produktov je certifikovaná konštrukcia určená pre 4 solárne panely, ktorá ponúka optimálny 15-stupňový uhol, integrovanú ochranu proti vetru a jednoduchú inštaláciu. Táto FV konštrukcia je navrhnutá tak, aby poskytovala optimálny uhol 15 stupňov pre maximálne zachytenie slnečného žiarenia a zvýšenie energetickej účinnosti. Konštrukcia je vyrobená z odolného materiálu Magnelis, ktorý zaručuje dlhodobú životnosť a spoľahlivosť celého systému. FV konštrukcia je navrhnutá pre jednoduchú inštaláciu a je prispôsobiteľná rôznym veľkostiam a typom solárnych panelov. Na trojuholník je možné inštalovať FV panely s maximálnou šírkou 115 cm.

Dôležité poznámky k inštalácii:

• Zavetrovací plech: Ku konštrukcii je potrebné dokúpiť zavetrovací plech podľa dĺžky inštalovaného panela.
• Uchytenie panelov: Uchytenie fotovoltaických panelov na trojuholník je zabezpečené bočnými a stredovými svorkami, ktoré sú súčasťou balenia. Alternatívne je možné použiť montážne spony.
• Potrebné doplnky: V prípade potreby umiestnenia viacerých trojuholníkov je možné dokúpiť ďalšie jednotky. Konštrukcia pre 4 solárne panely štandardne neobsahuje: 4x zavetrovací plech a 10x gumovú podložku pod trojuholník, ktoré je potrebné zakúpiť samostatne.

Výhody tejto FV konštrukcie na rovnú strechu s ochranou proti vetru:

• Optimalizovaný uhol 15 stupňov: Zabezpečuje maximálne využitie slnečnej energie.
• Odolná a spoľahlivá hliníková konštrukcia: Zaručuje dlhú životnosť a výkon.
• Ochrana proti vetru: Integrovaná na zadnej strane panelu pre zvýšenú stabilitu a bezpečnosť.
• Jednoduchá inštalácia a prispôsobiteľnosť: Umožňuje rýchlu montáž a prispôsobenie rôznym veľkostiam panelov.

Základné doplnkové komponenty pre FV systémy na plochých strechách

Okrem samotných panelov a montážnych systémov je pre úspešnú inštaláciu FV systému na rovnú strechu nevyhnutných niekoľko kľúčových komponentov:

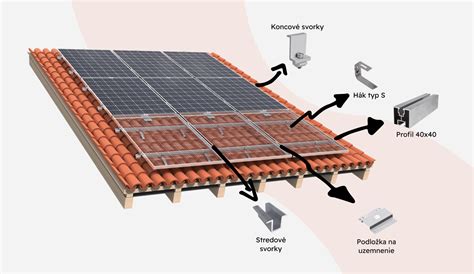

Montážne konštrukcie a profily

Montážne konštrukcie pre fotovoltaické systémy predstavujú kľúčový prvok, ktorý umožňuje správnu inštaláciu solárnych panelov a optimalizáciu ich výkonu. Rámová konštrukcia: Montážne konštrukcie pre fotovoltaiku obvykle zahŕňajú pevný rámový systém, ktorý slúži na upevnenie solárnych panelov. Hliníkový profil pre T-skrutku je ideálny na vytvorenie stabilného a bezpečného základu pre montáž solárnych panelov. Zabezpečuje dokonale pevné a rovinné spojenie profilov 40×40 mm bez straty nosnosti. Jednoduchá a rýchla montáž do drážky profilu. Ideálne pre všetky typy FV konštrukcií - šikmé strechy, ploché strechy aj voľne stojace systémy. Dlhá životnosť, odolnosť voči poveternostným vplyvom.

Mikroinvertory

Na rozdiel od klasických reťazcových meničov sa mikroinvertory inštalujú na každý jednotlivý solárny panel. To umožňuje optimalizáciu výkonu na úrovni každého panelu, čím sa minimalizuje vplyv zatienenia alebo nedostatočného výkonu jedného panelu na celý systém. Mikroinvertory zvyšujú produkciu energie, zlepšujú spoľahlivosť a umožňujú detailné sledovanie prevádzky.

Batérie na ukladanie energie

Batériové úložiská umožňujú uchovávať prebytočnú energiu vyrobenú počas špičkových hodín slnečného žiarenia a využiť ju v prípade potreby. Tým sa dosahuje vyššia energetická nezávislosť a záložné napájanie počas výpadkov.

PV ochranné produkty

Tieto produkty zabezpečujú bezpečnosť a dlhú životnosť FV systému:

• Prepäťové ochranné zariadenia (SPD): Chránia panely a meniče pred prepätiami spôsobenými údermi blesku alebo elektrickými poruchami.
• Uzemňovacie a lepiace zariadenia: Zabezpečujú bezpečnosť systému a súlad s elektrickými predpismi.
• PV Odpojte spínače: Umožňujú izoláciu systému od siete pre údržbu alebo núdzové operácie, čím zabezpečujú bezpečnosť personálu.
• Uzemňovacia podložka KENO: Spoľahlivo fixuje betónové závažia a zabezpečuje stabilitu celej konštrukcie aj pri silnom vetre. Jednoduchá a rýchla montáž, dlhá životnosť.

Orientácia, sklon a údržba FV systémov na rovných strechách

Orientácia a sklon panelov na rovných strechách

Pri inštalácii FV panelov na rovnú strechu je dôležité zvážiť ich optimálnu orientáciu a sklon. Hoci sa pri šikmých strechách často uprednostňuje južná orientácia, na rovných strechách je možné panely natočiť tak, aby maximalizovali príjem slnečného žiarenia počas celého dňa. Kombinácia východnej a západnej orientácie môže byť výhodná, pretože rozkladá výrobu energie počas celého dňa, čo zodpovedá špičkám spotreby v domácnostiach. Ideálny sklon panelov na rovných strechách sa zvyčajne pohybuje od 15 do 20 stupňov. Tento sklon je dostatočný na zabezpečenie maximálneho príjmu slnečného žiarenia a zároveň pomáha zabrániť hromadeniu nečistôt a snehu. Rozostupy medzi jednotlivými radmi panelov sú tiež kľúčové, aby sa predišlo vzájomnému zatieneniu, najmä v zimných mesiacoch alebo ráno a večer.

Údržba a životnosť FV systémov na rovných strechách

Fotovoltaické panely vo všeobecnosti nevyžadujú rozsiahlu údržbu. Bežné čistenie od nečistôt, lístia alebo snehu je dôležité pre udržanie optimálneho výkonu. Vďaka sklonu panelov sa sneh a nečistoty zvyčajne samy zošmyknú. Teplota panelov býva tiež vyššia ako okolitá teplota, čo pomáha pri topení snehu. Pravidelné kontroly montážneho systému, tesnení a elektrických spojení sú odporúčané na identifikáciu prípadného opotrebovania alebo poškodenia. Pri správnej údržbe môžu FV panely na rovných strechách fungovať spoľahlivo desiatky rokov.

Prečo je odborná inštalácia kľúčová?

Inštalácia fotovoltaiky sa na prvý pohľad môže zdať jednoduchá a rýchla. Práve preto si mnohí myslia, že ju zvládnu aj sami. Pravdou je však presný opak. Na to, aby panely na streche dobre držali, je potrebný odborný zásah. Ak aj napriek tomu uvažujete, že by ste zariadenie chceli aplikovať na strechu svojpomocne, počítajte s niekoľkými rizikami, ku ktorým patria:

• Pád zo strechy: Ide o jedno z najväčších nebezpečenstiev, s ktorým sa pri svojpomocnej inštalácii môžete stretnúť. Na rozdiel od skúsených odborníkov totižto nebudete vedieť, ako sa správne istiť. Nehovoriac o tom, že panely sú ťažké a veľké. Kedykoľvek môžete stratiť rovnováhu a spadnúť aj s nimi.
• Poškodenie zariadenia: Solárne panely sú síce pevné, no to neznamená, že odolajú úplne všetkému. Keď s nimi nebudete zaobchádzať správne, môže sa stať, že ich prasknete alebo poškriabete.
• Nevhodný sklon alebo umiestnenie panelov: Fotovoltaike musíte nájsť vhodné miesto a sklon, vďaka ktorému na ňu bude dopadať dostatok slnečných lúčov. Ak tak nespravíte, solárny systém nebude pracovať dobre a neposkytne vám potrebné množstvo energie.
• Nesprávne zapojenie solárnych panelov: Problém nemusí robiť len samotná inštalácia na strechu, ale aj prepojenie panelov. To môže viesť napríklad k tomu, že zariadenie nebude vôbec fungovať.

Namiesto toho, aby ste sa vystavovali rizikám, kvôli ktorým sa vám celý systém zbytočne predraží, hneď na začiatok by ste sa mali obrátiť na odborníkov. Tí budú presne vedieť, ako panely na strechu prichytiť a na čo si dať pozor.
