Typizovaný pilierový plastový elektromerový rozvádzač: Kompletný sprievodca

Pochopenie funkcie, typov a komponentov elektrických rozvádzačov je zásadné pre každého, kto sa zaoberá elektroinštaláciami, či už z profesionálneho alebo laického hľadiska. Tento článok si kladie za cieľ poskytnúť komplexný pohľad na svet elektrických rozvádzačov a rozvodníc, so špeciálnym zameraním na typizované pilierové plastové elektromerové rozvádzače, od základných definícií až po špecifické aplikácie a dôležité komponenty.

Základné pojmy a rozdiely

Hoci sa pojmy "rozvádzač" a "rozvodnica" často zamieňajú, existujú medzi nimi podstatné rozdiely, ktoré ovplyvňujú ich použitie a obsluhu.

Elektrický rozvádzač: Srdce elektroinštalácie

Elektrické rozvádzače predstavujú kľúčový prvok každej modernej elektroinštalácie. Sú nevyhnutné pre bezpečné a efektívne sledovanie, riadenie a distribúciu toku elektrickej energie v domácnostiach, bytoch, priemyselných objektoch, výrobných halách, ale aj na dočasných miestach, akými sú staveniská. Elektrický rozvádzač je nosným prvkom každej elektroinštalácie, kde je potrebné elektrický prúd rozdistribuovať. Bez neho by elektrické rozvody v akomkoľvek objekte nemohli fungovať bezpečne.

Rozvádzač funguje ako centrum, ktoré na jednej strane prijíma elektrický prúd z hlavného prívodu a na druhej strane ho bezpečne rozdeľuje do jednotlivých obvodov a zariadení v budove. Elektrické rozvádzače nízkeho napätia sú kombináciou jedného alebo viacerých spínacích prístrojov (ističe, vypínače) s pridruženým meracím, riadiacim, signalizačným, regulačným či ochranným zariadením. Existuje viacero druhov rozvádzačov, ktoré sa líšia konštrukčným vyhotovením, ako sú nekryté, panelové, krytové, skriňové, pultové či skriňovo-stavebnicové rozvádzače. K týmto druhom môžu mať prístup buď poučené osoby a osoby s odbornou elektrotechnickou spôsobilosťou.

Rozvodnica: Jednoduchšia verzia pre menšie inštalácie

Rozvodnica je v podstate jednoduchšia verzia rozvádzača. Rozvodnice a modulárne rozvádzače sa bežne nachádzajú v bytoch alebo menších budovách, kde nie je potrebná rozsiahla distribučná sieť. Ich hlavnou úlohou je rozvádzať prúd medzi niekoľko málo obvodov a poskytovať základnú ochranu pred preťažením a skratom. Na rozdiel od rozvádzačov, k rozvodniciam a ich obsluhe má prístup bežne aj laik bez potrebného osvedčenia, ktorý v prípade potreby dokáže napríklad odstaviť nejaký obvod. Rozvodnice sa na rozdiel od rozvádzačov môžu umiestniť tak, aby boli prístupné laickej obsluhe kvôli spínaniu jednotlivých prvkov (vypínače, ističe) či výmene poistiek. Sú vyhotovené na montáž na zvislú rovinu a do menovitého napätia 300 V oproti zemi.

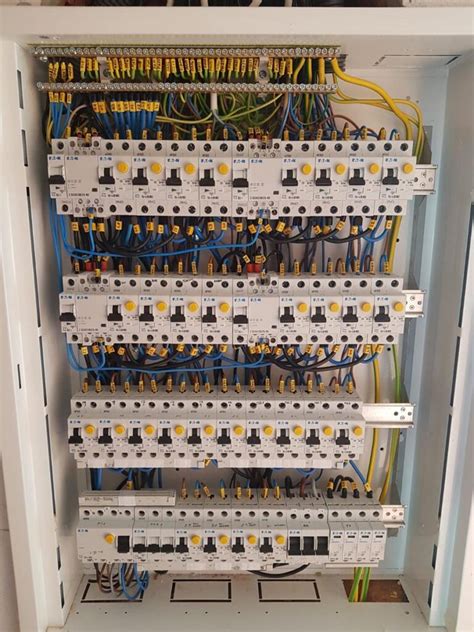

Komponenty elektrického rozvádzača a ich funkcie

Elektrické rozvádzače sa skladajú z množstva komponentov, ktoré je potrebné zvoliť podľa konkrétnej elektroinštalácie, nakoľko každý má svoju špecifickú funkciu. Kapacita a veľkosť rozvádzača sa odvíja práve od počtu a typu týchto komponentov.

• Kryt a skrinka: Kryt a skrinka rozvádzača sú vyrobené z odolných materiálov, ako je oceľ alebo plast. Ich primárnou funkciou je ochrana vnútorných komponentov pred mechanickým poškodením, prachom a vlhkosťou. Odolnosť skrinky voči vonkajším vplyvom, najmä v exteriéri, udáva trieda krytia IP (Ingress Protection).
• Ističe: Ističe sú kľúčovými ochrannými prvkami, ktoré chránia elektrické obvody pred preťažením a skratmi. V prípade nadmerného prúdu istič automaticky odpojí prívod elektriny, čím predchádza poškodeniu elektroinštalácie a pripojených zariadení. Modulové prístroje ako ističe, prúdové chrániče atď. sa upevňujú na tzv. DIN lišty zacvaknutím, čo znamená, že na ich montáž nepotrebujete skrutky.
• Prúdové chrániče (RCCB): Prúdové chrániče poskytujú dodatočnú, zásadnú ochranu pred úrazom elektrickým prúdom. Sledujú rozdiel medzi prúdom v napájacích a vratných kábloch a v prípade zistenia nebezpečného rozdielu, ktorý signalizuje únik prúdu (napr. cez ľudské telo), okamžite odpoja prívod elektriny.
• Prípojnica: Prípojnica je lišta, ktorá slúži ako nosný prvok pre všetky elektrické rozvody vnútri rozvádzača. Umožňuje organizované a bezpečné prepojenie jednotlivých komponentov.
• Svorkovnice a prepojovacie lišty: Tieto prvky zabezpečujú organizáciu a distribúciu elektrických vodičov v rámci rozvádzača.
• Ďalšie komponenty: Okrem vyššie uvedených sa v útrobách rozvádzača môžu nachádzať aj poistky, rôzne typy spínačov, transformátory, meniče napätia alebo rôzne automatizačné moduly, ktoré rozširujú funkčnosť elektroinštalácie.

Typy a prevedenia elektrických rozvádzačov s dôrazom na pilierové a plastové

Rozdelenie elektrických rozvádzačov závisí od viacerých parametrov, vrátane ich umiestnenia, konštrukčného vyhotovenia a účelu použitia.

Podľa umiestnenia a prevedenia

• Samostatne stojace piliere: Tieto robustné konštrukcie sú určené na upevnenie na betónový podklad, ktorý si vopred pripravíte, alebo sú vybavené spodnou časťou prispôsobenou na zakopanie do zeme. Často sa používajú vo vonkajších priestoroch, kde ešte nie je alebo sa neplánuje plot. K pilierovým vyhotoveniam patrí aj zemný diel a kotviaca rohož.
• Na omietku (nad omietku): Tieto rozvádzače sú vhodné v prípade dodatočných inštalácií, keď nie je možné alebo žiaduce vykonávať stavebné úpravy na stene.
• Pod omietku (zápustné): Poskytujú esteticky čistejší vzhľad, nakoľko sú integrované priamo do steny alebo do múrika. Ich inštalácia si však vyžaduje vysekanie otvoru do steny.

Podľa účelu použitia

V ponuke nájdete elektromerové skrine desiatok druhov. Líšia sa jednofázovým alebo trojfázovým pripojením, počtom pozícií pre elektromery, spôsobom montáže a ďalšími parametrami.

• Bytová rozvodnica: Slúži na rozvod energie v bytoch, domoch, kanceláriách či v ľahkom priemysle. Môže byť použitá ako domový alebo podružný rozvádzač. Bytové rozvodnice sú najčastejšie vyhotovené z plastu alebo tenkého plechu.
• Rozvodná skriňa: Na rozdiel od bytových rozvodníc bývajú rozvodné skrine odolnejšie voči mechanickému namáhaniu, prachu a vlhkosti.
• Elektromerový rozvádzač (skrinka na elektromer): Je predpripravený na montáž elektromeru a ďalších pomocných zariadení, vrátane kompletného značenia v zmysle aktuálne platných STN. Elektromerový rozvádzač slúži na umiestnenie elektromera od dodávateľa elektriny, ktorý meria množstvo odobratej energie (kWh). Je to bod pripojenia objektu na distribučnú sieť a predstavuje hranicu medzi distribútorom elektrickej energie a užívateľom. Dodáva sa s hlavným ističom, ktorý je možné zaplombovať. Podľa konštrukčného vyhotovenia sa delia na pilierové, nástenné a pre zapustenú montáž pod omietku.
• Poistková skrinka: Je vybavená poistkovými držiakmi a slúži najmä na realizáciu elektrickej prípojky vzdušného vedenia.
• Rozvodnica zásuvková: Tieto rozvodnice sú osadené jednou alebo viacerými elektrickými zásuvkami na 230 V alebo 400 V. Niektoré modely bez istenia majú predprípravu na osadenie prístrojov (ističe, prúdové chrániče) v podobe DIN lišty a dvierok.
• Staveniskové rozvádzače: Špeciálnu kategóriu tvoria stavebné rozvádzače, ktoré sú neoddeliteľnou súčasťou každej stavby. Sú určené na napájanie dočasných rozvodov elektrickej energie na stavenisku, pri stavebných, rekonštrukčných či búracích prácach. Na staveniskové rozvádzače sú kladené zvýšené požiadavky, venuje sa im osobitná STN. Od iných sa líšia zabudovaným stojanom, vyššou odolnosťou voči vlhkosti, napájaním pomocou 400 V zástrčky a hlavným vypínačom. Elektrický rozvádzač na stavbu by mal okrem ističov obsahovať aj prúdový chránič a jasne viditeľný hlavný vypínač pre núdzové odpojenie. Samozrejmosťou je vyššia trieda krytia, minimálne IP44, ktorá zabezpečí odolnosť na nechránenej stavbe.

Typizované pilierové plastové elektromerové rozvádzače

Pochopenie špecifík typizovaných pilierových plastových elektromerových rozvádzačov je kľúčové pre správne pripojenie k distribučnej sieti. Elektromerový rozvádzač je kľúčovým prvkom elektrickej prípojky. Slúži ako ''meracie miesto'' a ''hlavný istiaci bod''. Musí spĺňať prísne technické normy a pripájacie podmienky konkrétnej distribučnej spoločnosti - tej, ktorá prevádzkuje elektrické vedenie vo Vašej lokalite.

Konštrukcia a vlastnosti

Typizované pilierové plastové rozvádzače sú často navrhnuté ako voľne stojace jednotky, vybavené spodnou časťou prispôsobenou na zakopanie do zeme. Sú ideálne pre miesta, kde ešte nemáte alebo neplánujete plot, ale vyžadujú pripojenie k elektrickej sieti. Na výber je vyhotovenie vrátane zemného dielu a kotviacej rohože.

Rozvádzač ďalej obsahuje plastovú montážnu dosku z nehorľavého materiálu, ktorá je vykáblovaná vodičmi. Jej súčasťou je tiež DIN lišta, na ktorej sú osadené svorky na pripojenie prívodného kábla, svorka pre uzemnenie a ističe. Tento celok je zabezpečený krytom, ktorý musí byť zaplombovaný.

Na výrobu týchto elektromerových rozvádzačov sa používajú skrine z plastu plneného skleným vláknom. Takáto plastová skrinka na elektromer má však jednu špecifickú vlastnosť. Po niekoľkých rokoch sa na jej povrchu môžu v dôsledku pôsobenia slnečného žiarenia objaviť tmavšie miesta. Dôležité je, že materiál rozvádzača sa tým nijako neoslabuje. Mnoho výrobcov však už pracuje na novinkách s UV ochranou a plnými dverami, ktoré tento problém minimalizujú.

Typy podľa merania a distribučnej oblasti

V ponuke nájdete špecifické pilierové elektromerové rozvádzače certifikované pre rôzne distribučné oblasti, ako sú ZSD (Západoslovenská distribučná), VSD (Východoslovenská distribučná) a SSD (Stredoslovenská distribučná). Rôzne distribučné spoločnosti majú totiž na elektrické prípojky rôzne požiadavky, preto je výber podľa distribučnej oblasti najdôležitejší parameter.

Medzi špecifické typy patria:

• Trojfázové elektromerové rozvádzače: Sú určené pre bežné odbery, vrátane domácností.
• Dvojtarifový elektromerový rozvádzač: Meria denný aj nočný prúd. Pri ňom môžete využívať nízku (lacnejšiu) sadzbu elektriny v noci či počas rôznych časových okien a cez víkendu - hovorí sa tomu aj nočný prúd. Pre dvojtarifné meranie budete potrebovať elektromerový rozvádzač trojfázový dvojtarif alebo jednofázový dvojtarif. Pomocou neho dodávateľ elektriny prepína meranie medzi vysokou a nízkou sadzbou.
• Jednotarifový elektromerový rozvádzač: Meria odber iba v jednom časovom úseku.
• Jednofázové elektromerové rozvádzače: Sa obvykle inštalujú do malých objektov s nízkou spotrebou elektriny alebo tam, kde je prístupné iba jednofázové pripojenie.
• Elektromerový rozvádzač pre 2 elektromery: Využijete napríklad v dvojdome alebo na chate, kde sa chcete na elektrickú prípojku zložiť so susedom. Do dvojelektromerových rozvádzačov štandardne robíme prípravu na 1 spoločný prívodný kábel od prípojky. Tie sú ideálne pre miesta s viacerými samostatnými odbermi.
• Rozvádzače pre fotovoltiku (FVE): Nové normy, platné od 1.1.2025 pre ZSD a VSD, zahŕňajú pilierové rozvádzače pripravené pre fotovoltiku a dvojtarif, ktoré obsahujú povinný vypínací prvok na vývode. V minulosti mali rozvádzače pre oblasť západoslovenskej distribúcie aj okienka na dverách, no od roku 2025 sú oficiálne zakázané.

Prípadné využitie nočného prúdu odporúčame konzultovať s projektantom elektroinštalácie alebo elektrikárom.

Výber a inštalácia pilierového plastového rozvádzača

Správny výber a odborná inštalácia pilierového plastového elektromerového rozvádzača sú zásadné pre dlhodobú a bezpečnú prevádzku vašej elektrickej prípojky.

Dôležité parametre pri výbere

Pri výbere pilierového rozvádzača je potrebné zohľadniť niekoľko kľúčových parametrov, okrem už spomínanej distribučnej oblasti:

1. Počet modulov (pozícií): Najdôležitejším parametrom je počet modulov, resp. pozícií pre prístroje. Maximálny počet modulov na jednom rade býva 18. Dvoj-, troj- a štvorradové rozvodnice majú vyšší počet modulov. Rôzne prístroje zaberú rôzne množstvo pozícií - jednofázový istič obvykle jednu pozíciu, trojfázový tri pozície. Pri výbere je vždy múdre nechať si rezervu v počte niekoľkých modulov, pretože nikdy neviete, kedy budete potrebovať doplniť istič pre nový zásuvkový alebo svetelný okruh (napr. do prístavby, altánku a pod.).
2. Trieda krytia IP: Trieda krytia IP udáva, aká odolná je rozvodná skrinka voči vniknutiu cudzích predmetov (vrátane prachu) a vody. Štandardom pre exteriérové rozvádzače je vyššie krytie, napríklad IP44, ale nájdete aj rozvádzače s krytím až IP65, ktoré sú odolné voči tryskajúcej vode, čo je ideálne pre náročnejšie vonkajšie podmienky.
3. Prierez vodičov (výplet): Pri výbere konkrétneho elektromerového rozvádzača si dajte pozor aj na výplet (prierez - tj. hrúbku vodičov). Správna voľba závisí od menovitého prúdu vami použitého hlavného ističa.
4. Hlavný istič: Hlavný istič nie je bežnou súčasťou našich rozvádzačov a musíte si ho dokúpiť samostatne. Pri hlavnom ističi sa riaďte hodnotou, ktorú vám schváli distribučná spoločnosť elektriny.
5. Uzemnenie: Okrem toho je potrebné zakúpiť svorku SR03, ktorou sa napojí privedený uzemňovací oceľový drôt FeZn s priemerom 10 mm.

Pre ilustráciu odolnosti rozvádzačov uvádzame tabuľku s triedami krytia IP:

Odborná inštalácia a manipulácia

Montáž elektromerového rozvádzača smie vykonávať len kvalifikovaný elektrotechnik! Hoci sú niektoré rozvádzače predpripravené na osadenie prístrojmi, nemôže ich osadiť každý elektrikár. Hotový rozvádzač ako celok musí vyrobiť firma, ktorá má na túto činnosť oprávnenie od inšpekcie práce.

Jeho vyhotovenie a montáž spravidla zabezpečuje firma, ktorá realizuje elektroinštaláciu, nakoľko je na to potrebné oprávnenie. V rámci tohto rozvádzača osadí vybraný dodávateľ elektriny elektromer. Prístroje v rozvádzači musia byť prehľadne a prístupne usporiadané. Musia byť označené trvanlivo a v súlade so schémami zapojenia (jednotlivé obvody a prístroje sa musia dať identifikovať). Častou chybou bývajú aj chýbajúce záslepky na voľných modulových pozíciách.

Pre zapojenie rozvádzača sú potrebné základné nástroje, ako krížový a plochý skrutkovač pre upevnenie krytov a imbusový kľúč 5 na pripojovacie svorky. Avšak, samotné zapojenie je výhradnou doménou certifikovaného elektrikára.

Certifikácia a dokumentácia

Pri nákupe elektrického rozvádzača, najmä elektromerového, je nevyhnutné presvedčiť sa, že k nemu máte priložené všetky potrebné dokumenty:

1. Typový (výrobný) štítok: Obsahuje základné technické údaje o produkte.
2. Protokol o kusových skúškach: Podrobnejší záznam z vykonaných skúšok.
3. Vyhlásenie o zhode zariadenia s výrobným číslom: Potvrdzuje, že výrobok spĺňa príslušné technické normy a predpisy.
4. Dokumentácia s pokynmi na inštaláciu, prevádzku a údržbu: Poskytuje dôležité informácie pre správne a bezpečné používanie zariadenia. Musí obsahovať aj schémy zapojenia, aby sa jednotlivé obvody a prístroje dali identifikovať.

Ak niektorý z týchto dokumentov chýba, elektroinštalácia nevyhoví prvej odbornej prehliadke a odbornej skúške (revízii), čo môže mať vážne dôsledky. Dôležité upozornenie: Montáž elektromerového rozvádzača smie vykonávať len kvalifikovaný elektrotechnik! Súčasťou každého rozvádzača by mali byť aj označovacie štítky s názvom výrobcu, typom a jedinečným výrobným číslom.

Dvere elektromerového rozvádzača sú osadené zámkom na kľúč v tvare štvorca s rozmerom 6x6 mm. Elektromer dodáva distribučná spoločnosť. Zákazník si zabezpečuje hlavný istič, ktorého hodnotu má danú v zmluve o pripojení. Pre ZSD a VSD modely spĺňajú ''spoločné technické pripájacie podmienky'' (Západoslovenská a Východoslovenská distribučná).

Tento článok slúži iba ako informatívny. Návrh, realizáciu či opravu elektroinštalácie, rozvádzačov i rozvodníc vždy zverte kvalifikovaným elektrikárom, resp. projektantom. V opačnom prípade sa vystavujete ekonomickým i trestnoprávnym dôsledkom v prípade požiaru alebo úrazu elektrickým prúdom. Ak máte akékoľvek otázky, neváhajte nás kontaktovať. Radi vám pomôžeme s výberom správneho elektromerového rozvádzača a pripravíme cenovú ponuku presne podľa vašich potrieb.
