Drevené priehradové väzníky: moderné a efektívne riešenie pre vašu strechu

Kvalitná strecha z drevených priehradových väzníkov je dnes čoraz populárnejšia. Dôvody, ktoré rozhodli o tom, že klasický krov je iba alternatívou ku väzníkom, sú veľmi presvedčivé a hlavne overené v praxi. V mnohých prípadoch, keď je predmetom výberu spôsob vyhotovenia strešnej konštrukcie, možnosti sa zužujú na klasický viazaný alebo väzníkový krov. Každý typ krovu má svoje výhody aj nevýhody. Ani jeden z nich nie je horší alebo lepší. Oba typy majú pri správnej výrobe a montáži životnosť stavby. Ich využitie je ovplyvnené faktormi, ktoré si priblížime.

Čo je to priehradový väzník?

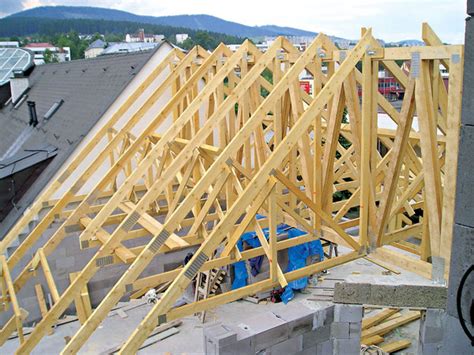

Priehradový väzník je prefabrikovaný stavebný prvok, pomocou ktorého sa zostavuje rovinný rám charakteristický trojuholníkovou konštrukciou. Rám vytvorený pomocou priehradových väzníkov tvoria obvodové prvky, na ktoré sú napojené vnútorné diagonály zostavené do trojuholníkového tvaru. Už na prvý pohľad tak konštrukciu z priehradových väzníkov ľahko rozoznáte a odlíšite od ostatných. Príhradový vazník (též vazník, vazníkový krov, vazníková konstrukce, vazníková střecha, sbíjený vazník, dřevěný vazník, ocelový vazník) je ľahká, najčastejšie drevená či oceľová, príhradová konštrukcia slúžiaca na prenesenie zaťaženia strešného plášťa do obvodovej či nosnej konštrukcie.

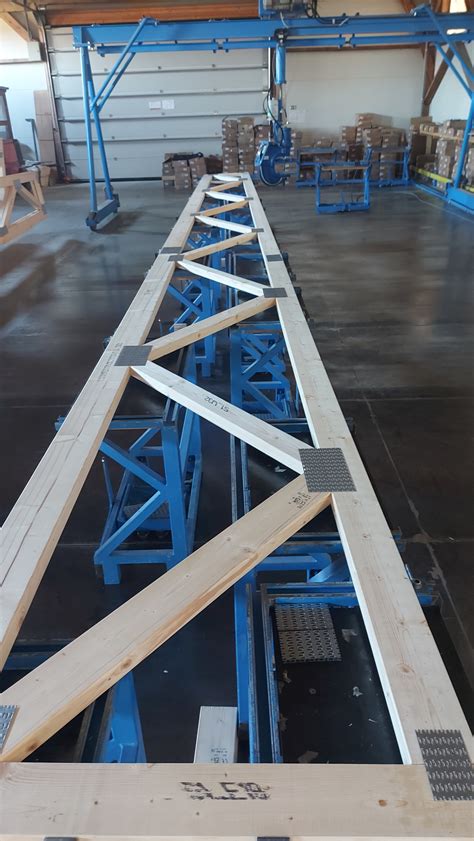

Rezivo použité pri výrobe väzníkovej konštrukcie je vysušené v sušiarni a následne upravované na presný rozmer na štvorstrannej fréze. Väzníky lisujeme pomocou styčníkových dosák BV15 a BV20 od výrobcu BOVA. Všetky používané prvky sú certifikované a sú vyrobené z oceľového, žiarovo pozinkovaného plechu S280GD+Z275. Rozmery a umiestnenie každej styčníkovej dosky je riešené softvérom TRUSS4 od spoločnosti Fine spol. Kotvenie a vzájomné prepojenie nosníkov je zabezpečované prostredníctvom spojovacieho materiálu od výrobcu BOVA. Podobne ako styčníkové dosky, všetok spojovací materiál je vyrobený z oceľového, žiarovo pozinkovaného plechu S280GD+Z275. Väzníky sú k dreveným pomúrniciam, železobetónovému vencu a podobným podkladovým konštrukciám pripájané uholníkmi BV/Ú 05-22/V resp. BV/Ú 05-21/V a konvexnými klincami dĺžky 40mm a mechanickými kotvami. Rezivo používané pri výrobe väzníkov je slovenského a českého pôvodu. Materiály ako laty a dosky slúžiace na zavetrenie sú taktiež buď slovenského, alebo českého pôvodu. KVH a BSH profily dovážame z Nemecka a Rakúska.

Výhody drevených priehradových väzníkov oproti klasickému krovu

1. Úložný priestor

Zopár ľudí má ukotvený mýtus o tom, že väzníky nemôžu mať úložný priestor. Avšak pravda je taká, že takmer do každej konštrukcie vždy zakomponujeme úložný priestor. Pozrite si našu realizáciu bungalovu v Župčanoch s valbovou strechou. Podkrovné väzníky sú obzvlášť výhodným riešením pre domy s obytným podkrovím. Všetky výhody väzníkov ostanú pritom nedotknuté. V tomto prípade ostáva najväčšia výhoda v tom, že na prízemí nemáte žiadne nosné múry a môžete rozdeliť priestor na izby bez obmedzenia. To samozrejme platí aj o samotnom podkrovnom priestore. Použitie tradičného krovu by vyžadovalo nosné múry a v podkrovnom priestore stĺpy, ktoré dramaticky zhoršujú variabilitu rozdelenia priestoru na izby. Vo väzníkovom krove z L.A.D. plus vám vieme vytvoriť elegantný, efektívny a praktický úložný priestor. Veľkosť a tvar úložného priestoru vo väzníkovom krove záleží najmä od typu a tvaru strechy. V prípade sedlovej strechy väzníka je úložný priestor najdlhší, v prípade valbovej strechy je kratší. Od sklonu strechy záleží aj výška úložného priestoru - čím vyšší sklon, tým vyšší komfort pohybovania. Viac pochôdzneho priestoru vo väzníkovom krove vám tiež vznikne vytvorením regálov z OSB dosiek pre uskladnenie vašich vecí. Každá jedna strecha sa projektuje individuálne a uvažovať možno o lichobežníkovom alebo trojuholníkovom tvare úložného priestoru.

2. Integrovaná nosná konštrukcia stropu

Áno, je to tak. Osadením väzníkovej strechy máme zároveň namontovanú aj nosnú konštrukciu pre strop v celom dome. Priehradový drevený väzník má hornú a dolnú pásnicu, ktoré sú pevne spojené výplňovou konštrukciou väzníka. Horná pásnica je v sklone strechy a spodná je vodorovná. Tradičný krov nemá v sebe konštrukciu stropu. Tá sa dorába aj platí osobitne. Investor zaplatí iba za strechu, ale získa zdarma nosnú konštrukciu pre strop.

3. Úspora na materiáli a základoch

Už sme si vysvetlili, že strecha z väzníkov nepotrebuje podperu pomocou nosného muriva alebo stĺpu vo vnútri stavby. Máme teda v dome iba nenosné priečky, pod ktoré nemusíme robiť základové pásy z betónu. Keďže nepotrebujeme nosné priečky vo vnútri domu, použijeme na oddelenie jednotlivých izieb oveľa tenšie priečkové murivo. Ak obvodové murivo má hrúbku 350 mm a priečka iba 150 mm, tak na každom dĺžkovom metri nosnej priečky v dome získame až 0,2 m². Pri dĺžke nosných priečok 20 m to budú 4 m². Ak si zvolíme tradičný krov, bude základová doska aj nosné murivo stáť viac peňazí. Menšie prierezy pri väzníkových krovoch zabezpečujú úsporu dreva, čiže aj celkovú cenu krovu. Úspora financií sa ukáže i pri montáži stropnej konštrukcie, keďže túto je možné zavesiť priamo na spodnú časť väzníkov a taktiež pri montáži podbitia vonkajšej rímsy.

4. Vylepšený vzhľad a tvar okapu

Tradičný krov má okap široký približne 50-60 cm. Z dôvodu častého použitia strmého sklonu by širší okap mal za následok, že strecha by zasahovala až do okna, čo samozrejme nechceme. Krov z väzníkov ponúka ideálne riešenie okapu. Pri šírke aj 1 meter šablón netieni okná a nie je viditeľný z okien domu. To je dosiahnuté tým, že spodná vodorovná pásnica väzníka prebieha smerom von vodorovne a nie šikmo. Pri tradičnom krove je podbitie strechy komplikovanejšie a pracnejšie kvôli nutnosti vytvárania kastlíkov.

5. Odolnosť voči poveternostným vplyvom a rýchla montáž

Väzníkový krov je prefabrikovaný výrobok. Samotná montáž väzníkového krovu je potom rýchlejšia. Výrobu väzníkového krovu je možné naplánovať dopredu. Naši klienti si často rezervujú výrobný týždeň aj niekoľko mesiacov dopredu. Vyrobením väzníkového krovu v hale za každého počasia a skrátený čas montáže krovu na stavbe veľmi účinne niveluje omeškanie stavby kvôli nepriazni počasia. Vzhľadom na to, že výrobný proces väzníkového krovu prebieha v hale pod strechou, nie je ovplyvňovaný počasím ani ročným obdobím. Z výroby sa hotové väzníky naložia na kamión, dovezú sa na miesto stavby a následne sa za pomoci žeriava zmontujú.

6. Ekonomická výhodnosť a rýchlosť výstavby

Už sme si vysvetlili, že strecha z väzníkov nepotrebuje podperu pomocou nosného muriva alebo stĺpu vo vnútri stavby. Máme teda v dome iba nenosné priečky, pod ktoré nemusíme robiť základové pásy z betónu. Keďže nepotrebujeme nosné priečky vo vnútri domu, použijeme na oddelenie jednotlivých izieb oveľa tenšie priečkové murivo. Ak obvodové murivo má hrúbku 350 mm a priečka iba 150 mm, tak na každom dĺžkovom metri nosnej priečky v dome získame až 0,2 m². Pri dĺžke nosných priečok 20 m to budú 4 m². Ak si zvolíme tradičný krov, bude základová doska aj nosné murivo stáť viac peňazí. S použitím väzníkovej strechy ušetríte náklady a dom bude dokončený skôr. V porovnaní s inými typmi strešných konštrukcií šetríte aj na materiáli, pretože ho bude stačiť menej. Šetrným riešením z týchto dvoch typov krovov vychádza určite väzníkový krov. Menšie prierezy pri väzníkových krovoch zabezpečujú úsporu dreva, čiže aj celkovú cenu krovu. Úspora financií sa ukáže i pri montáži stropnej konštrukcie, keďže túto je možné zavesiť priamo na spodnú časť väzníkov a taktiež pri montáži podbitia vonkajšej rímsy. Ste v situácii, kedy nemáte čas nazvyš a jediné vaše kritérium je bývať čo najskôr. Do 4 týždňov od vašej prvej požiadavky môžete mať strechu hotovú. Väzníkový krov je veľmi efektívnou možnosťou riešenia krovov a svojou variabilitou je vhodný na všetky typy striech. Ste typ človeka, ktorému záleží na životnom prostredí? Vyberte si väzníkový krov. Menšia spotreba reziva pri jeho výrobe oproti klasickému krovu má pozitívny dosah na ochranu životného prostredia.

Široké možnosti využitia

Priehradové väzníky si nachádzajú v stavebníctve čoraz väčšie uplatnenie, a to prakticky vo všetkých segmentoch. Využiť sa dajú ako pri priemyselných a dopravných stavbách, tak aj bežných rodinných domoch a strešné konštrukcie, ktoré sú z nich vyhotovené, sa vyznačujú jedinečnou kombináciou výhod. Svoj význam majú napríklad pri stavbe mostíkov, lávok pre peších, cestných mostov, ale aj iných nosných konštrukcií. Vďaka priehradovým väzníkom nie je zároveň problém realizovať ani tvarovo zložité konštrukcie, pri ktorých sa vyžaduje vysoká pevnosť. V zásade si priehradové väzníky ale nachádzajú najväčšie uplatnenie práve pri zastrešovaní priemyselných objektov, skladov, komerčných priestorov a v neposlednom rade aj bežných rodinných domov, bungalovov či rekreačných objektov.

Tieto väzníky umožňujú prenesenie zaťaženia na veľký rozpon konštrukcií, a to až 30 m, bez nutnosti stredových stien či stĺpov. Vďaka veľkej variabilite vnútorných priestor však boli obľúbené u projektantov. Používajú sa teraz pre moderné i klasické rodinné domy, výrobné haly, stodoly, rekonštrukcie a ďalšie stavby. Svoje výhody uplatnia u pasívnych i nízkoenergetických domov. Je možné vytvoriť nespočetné množstvo tvarov väzníkov podľa požiadaviek klienta. Vo väzníkoch je možné vytvoriť úložný priestor, prípadne obytné podkrovie. Okrem toho sú používané aj väčšie rozmery. V norme je uvedené, že impregnácia je potrebná pre časti konštrukcií, ktoré sú nosné a ťažko vymeniteľné, čo jednotlivé časti väzníkov sú. Z tohto dôvodu impregnáciu odporúčame, avšak nemôže to byť impregnácia maľovaním, ale impregnácia ponorom, kde je rezivo ponorené pod hladinu na potrebný časový úsek. Vzhľadom na to, že rezivo je upravované na štvorstrannej fréze, bolo by veľmi jednoduché okrem zrovnávania reziva zraziť jeho hrany. Štandardne sú to tri až štyri týždne od objednávky. Pri štandardnom dome je to možné pri založení rohov konštrukcie.

Kedy zvoliť priehradový väzník?

Pokiaľ máte vo vašom projekte stavby nakreslený tradičný krov, vôbec to nevadí. Oproti klasickému krovu, kde to trvá niekoľko dní, je to "závratná" rýchlosť. Väzníkový krov sa montuje kratšie a preto je výhodnejší. Na väzníky sa spotrebuje menej dreva, čo má tiež vplyv na cenu. Užšie murivo je samozrejme lacnejšie ako nosné. Záver z bodu 6: S použitím väzníkovej strechy ušetríte náklady a dom bude dokončený skôr. Do sklonu približne 30° je ekonomicky výhodnejšie vybrať si na stavbu väzníkový krov. V prípade, že netúžite po obytnom podkroví a dizajnovo sa vám páčia strechy na dome so sklonom do 30°, tak práve krov z priehradových väzníkov môže byť pre vás ideálnou voľbou. Pri nižšom sklone je klasický krov nevhodný, materiál vychádza drahšie ako pri väzníkovom krove a stráca sa využiteľnosť podkrovia na bývanie.

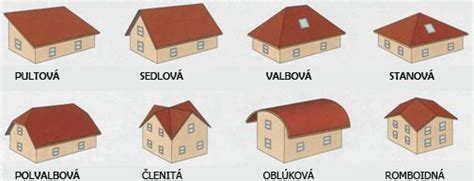

Pri členitej streche, pokiaľ máte v návrhu valby, oblúky, dlhšie presahy či väčšie rozpony, z finančného hľadiska vychádza lacnejšie väzníkový krov. Pri väčších rozpätiach a tvarovo zložitejších krovoch musíte počítať totiž s vyššími nákladmi na spotrebu väčšieho množstva reziva. Úspora na dreve použitím väzníkového krovu pri zložitejších tvaroch striech môže predstavovať až 40% oproti klasickému krovu. Aj v prípade podhľadu je výhodnejší väzníkový krov, pretože sa podhľad montuje priamo na väzníkovú konštrukciu, takže nie sú potrebné pomocné trámy. Pri zložitom pôdoryse tvaru domu, kde je potrebné preklenúť väčší priestor medzi nosnými stenami či stĺpmi (rozpätie nad 10m) tiež odporúčame väzníkový krov. Krov z priehradových väzníkov možno vyrobiť až v dĺžke 20m, takže stavba nebude potrebovať dodatočné nosné steny či stĺpy, ako by to bolo v prípade klasického krovu.

Najväčšia dilema zákazníkov, ktorí stavajú dom a riešia strechu, je práve výber krovu. Pokiaľ ste sa dostali k tomuto článku, nie ste prví ani poslední. Krov je viazaná drevená konštrukcia, ktorá tvorí nosnú časť celej strechy a preto sa kladie naň z hľadiska statiky veľký dôraz. Každá strecha je jedinečná a výber vhodného krovu záleží od množstva faktorov. Osvedčený a tradičný typ strešnej konštrukcie predstavuje klasický krov. Zhotovuje sa najmä z dreva ihličnatých stromov narezaných na požadovaný rozmer. Jednotlivé prvky krovu sa potom spájajú priamo na stavbe klasickými tesárskymi spojmi, čo je časovo aj fyzicky náročné na zhotovenie.

Pokiaľ chcete priestor krovu obývať, jedinou a rozumnou možnosťou je klasický krov. Pokiaľ vám podkrovie postačí len na účel úložného priestoru, už máte na výber medzi klasickým a väzníkovým krovom.
