Pri výstavbe alebo rekonštrukcii rodinného domu je voľba správneho materiálu pre rozvody vody a vykurovania kľúčová. Hoci ide o investíciu, ktorú na prvý pohľad nevidno, výber vhodného typu potrubia má zásadný vplyv na dlhodobú funkčnosť, spoľahlivosť a komfort vášho domova. V súčasnosti sa čoraz väčšej obľube teší ohybné potrubie, najmä plastohliníkové, ktoré patrí medzi najpoužívanejšie materiály na rozvody vody a vykurovania v domácnostiach.
Prečo zvoliť plastohliníkové potrubie?
Plastohliníkové potrubie v sebe spája vlastnosti kovových a plastových rúr, akými sú tvarová stálosť a tlaková i tepelná odolnosť. Jeho popularita nie je náhodná. Medzi hlavné výhody tohto typu potrubia patrí predovšetkým rýchla a pomerne jednoduchá montáž. Plastohliník sa ľahko ohýba, často aj bez potreby špecializovanej ohýbačky, čím sa výrazne šetrí čas pri inštalácii.
Majú tenšiu stenu a menšiu tepelnú rozťažnosť, čo je dôležité najmä pri dlhších trasách teplej vody. Ich nižšia objemová hmotnosť, hygienická nezávadnosť, ale aj fakt, že počas svojej životnosti nepodliehajú korózii, z nich pri výbere typu potrubia robí voľbu číslo jeden.
Konštrukcia a zloženie plastohliníkového potrubia
Plastohliníková rúra sa typicky skladá z piatich vrstiev. Vnútorná a vonkajšia vrstva sú vyrobené zo sieťovaného polyetylénu (PE-X alebo PE-RT). Tento materiál zabezpečuje minimálnu rozťažnosť rúrky a vyššiu odolnosť pri vysokom tlakovom zaťažení a vyšších teplotách. Stredná hliníková vrstva, ktorá je pozdĺžne zváraná laserom, zabezpečuje 100% kyslíkovú bariéru.
Vnútorná vrstva zo sieťovaného polyetylénu, ktorá prichádza do styku s prepravovaným médiom, ako aj s tesniacim krúžkom lisovacej tvarovky, je dôležitá na dosiahnutie 100-percentnej tesnosti spoja. Vonkajšia ochranná a farebná vrstva je zložená z tzv. PE. Potrubie navyše obsahuje vnútornú kyslíkovú bariéru v hrúbke 0,2 mm, ktorá zabraňuje prenikaniu kyslíka do kúrenia a tým aj korodovaniu materiálu v kúrení.
Táto bariéra chráni ostatné prvky vykurovacej sústavy pred koróziou, ktorá by mohla vzniknúť v dôsledku prenikania kyslíka do systému. Medzi jednotlivými vrstvami sa nachádza lepidlo, ktoré homogénne spája hliníkovú vrstvu s vrstvami polyetylénu. Niektoré zdroje uvádzajú zloženie ako päťvrstvové: vonkajší plast - lepidlo - hliník - lepidlo - vnútorný plast.
Typy vnútorných vrstiev
Na trhu sa môžete stretnúť s rúrkami s označením PEXa, PEXb a PEXc, ako aj s PE-RT, ktoré sa líšia svojimi vlastnosťami:
- PEXa: Okrem najlepších mechanicko-fyzikálnych vlastností sa vyznačuje najlepšou ohybnosťou. Prípadné zalomenie rúrky je možné opraviť teplovzdušnou pištoľou, avšak rúrka má najvyššiu rozťažnosť pri stálom tlakovom zaťažení.
- PEXb: Rúrka s najvyššou kyslíkovou bariérou a najvyšším tlakovým zaťažením. Je primerane flexibilná, pričom prípadné zalomenie rúrky je zvyčajne bez poškodenia (v závislosti od teploty materiálu).
- PEXc: Rúrka s najnižšou ohybnosťou. Prípadné zalomenie je nutné nahradiť spojkou, resp. kolenom.
- PE-RT: Rúry s certifikáciou pre podlahové kúrenie, často obľúbená náhrada za tradičné značky.
Pri porovnaní ekonomického a ekologického hľadiska vychádza ako najvýhodnejšia rúrka so sieťovaným polyetylénom typu B (PEXb), preto viacerí výrobcovia majú vo svojom výrobnom programe práve tento typ rúrky.
Výhody plastohliníkového potrubia
Plastohliníkové potrubia ponúkajú množstvo výhod, ktoré ich robia ideálnou voľbou pre moderné vykurovacie a vodovodné systémy:
- Jednoduchá a rýchla montáž: Potrubia sú ľahko ohýbateľné, čo zjednodušuje inštaláciu a šetrí čas.
- Tvarová stálosť: Po ohnutí si rúrka zachová svoj tvar, čo uľahčuje presné vedenie rozvodov.
- Kyslíková bariéra: Vnútorná hliníková vrstva zabraňuje prenikaniu kyslíka do vykurovacieho systému, čím predchádza korózii.
- Odolnosť: Potrubia sú odolné voči vysokým tlakom a teplotám. Vnútorná vrstva zo sieťovaného polyetylénu zabezpečuje minimálnu rozťažnosť rúrky a vyššiu odolnosť pri vyššom tlakovom zaťažení a vyšších teplotách. Vydrží aj 110°C krátkodobo, bežne do tých 100°C dlhodobo. Ešte sa osobne nestretli s tým, že by sa nejaká pexalpex roztopila.
- Hladký vnútorný povrch: Vyznačujú sa malou tlakovou stratou a netrpia usadzovaním vodného kameňa.
- Hygienická nezávadnosť: Materiál je zdravotne neškodný.
- Odolnosť voči korózii: Nepodliehajú korózii počas svojej životnosti.
- Flexibilita: Potrubia sú ľahko ohýbateľné. Polomer zakrivenia však nesmie byť menší ako 5-násobok priemeru rúrky. Pri ohýbaní sa odporúča používať špeciálne vnútorné alebo vonkajšie perá (pružiny), aby sa predišlo nechcenému zalomeniu.
Aplikácie plastohliníkového potrubia
Plastohliníkové potrubia sú mimoriadne univerzálne a dajú sa použiť v širokej škále aplikácií:
- Ústredné vykurovanie: Ideálne pre radiátorové systémy.
- Podlahové vykurovanie: Vďaka svojej flexibilite a rovnomernému rozloženiu tepla sú vynikajúcou voľbou pre systémy podlahového vykurovania (mokrý aj suchý systém).
- Rozvody pitnej vody: Vhodné pre teplú aj studenú vodu.
Spojovacie techniky a tvarovky
Plastohliníkové potrubia je možné spájať pomocou dvoch hlavných typov spojok:
- Mosadzné skrutkované spojky: Tieto spoje sú rozoberateľné a na ich montáž postačuje bežné náradie (kľúče, kalibrátor).
- Lisovacie spojky: Tieto spoje sú nerozoberateľné a vyžadujú špecializované náradie, ako sú lisovačky (REMS, Rothenberger, Ridgid a pod.), lisovacie čeľuste a špeciálne kalibrátory. Montáž lisovaných spojov je náročnejšia, vyžaduje správne vykalibrovanie rúrky a presné nasunutie tvarovky, aby nedošlo k poškodeniu tesniacich O-krúžkov.
Výrobcovia ako Herz, Giacomini a Comisa ponúkajú mosadzné tvarovky, ktoré sú kompatibilné s oboma spojovacími technikami. Okrem iného sa používajú aj mosadzné zverné tvarovky na potrubie PE.
Obmedzenia a nevhodné použitie
Napriek svojim výhodám nie je plastohliníkové potrubie vhodné pre všetky aplikácie. Nie je veľmi vhodné pre primárne okruhy u kotlov na tuhé palivo. V prípade náhodného prehriatia vykurovacej vody nad 90°C by mohlo dôjsť k nadmernému zahriatiu tvaroviek. Tvarovky sa pôsobením tepla roztiahnu a spoj, či už mechanický alebo lisovaný, sa stáva nestabilným.
Podlahové vykurovanie: Komfort a efektivita
Púšťate sa do renovácie bytu alebo plánujete stavbu vysnívaného domu a zvažujete inštaláciu podlahového kúrenia? Zaujíma vás, ako funguje vodné podlahové kúrenie? Pozrime sa, prečo je kúrenie zabudované v podlahe zvyčajne oveľa lepšie ako tradičné radiátory.
Princípom podlahového vykurovania je prúdenie teplonosnej látky v rúrkach, pomocou ktorých sála teplo do interiéru. Vodné podlahové kúrenie pozostáva z rúrok s vodou, ktoré rozvádzajú teplo. Sú to zvyčajne špeciálne rúry vyrobené z niekoľkých vrstiev špeciálneho plastu. Ich životnosť zvyčajne presahuje 40-50 rokov. Môžete byť teda pokojní, nebudú čoskoro vyžadovať opravu. Sú tiež prakticky bezporuchové.
Výhody teplovodného podlahového kúrenia
Nižšie sa pokúsime rýchlo zhrnúť výhody vodného podlahového kúrenia, aby sme ich mohli porovnať s klasickými radiátormi:
- Vodné podlahové kúrenie zvyčajne generuje nižšie prevádzkové náklady ako radiátory, čo súvisí s nižšou prevádzkovou teplotou, pretože na napájanie podlahového kúrenia sa používa nižšia teplota (postačuje okolo 30 stupňov) než na radiátory (aby mali radiátory zmysel, ich napájacia teplota musí oscilovať v rozmedzí 45-65 stupňov). Vďaka podlahovému kúreniu môžete ušetriť energiu.
- Miestnosti sú vykurované rovnomerne, zatiaľ čo pri radiátoroch sú lepšie vykurované miesta v bezprostrednej blízkosti radiátora. Vďaka tomu, že teplo ide priamo z podlahy, ohrieva nohy (u mnohých ľudí najcitlivejšia časť tela, ktorá rýchlo pociťuje chlad), inak vnímame tepelný komfort.
- Komfort používania je neporovnateľne väčší, najmä podlahové kúrenie v kúpeľni.
- Vodné podlahové kúrenie nevysušuje vzduch tak veľmi ako horúce radiátory - je jednoducho zdravšie, najmä pre deti.
- Vďaka použitiu rozdeľovačov pre podlahové kúrenie získavate možnosť regulácie teploty v každej miestnosti osobitne, a niekedy dokonca aj v časti miestnosti (ak ide o veľké sály).
- Rúry podlahového kúrenia možno využiť na pasívne chladenie v lete.
Osoby, ktoré boli zvyknuté na vysoké teploty, napríklad 24 stupňov, po montáži podlahového kúrenia zvyčajne pociťujú porovnateľný komfort už pri 21 stupňoch.
Inštalácia podlahového kúrenia: Mokrý a suchý systém
Rúry podlahového kúrenia je potrebné správne uložiť na celej ploche podlahy. Pri plánovaní inštalácie podlahového kúrenia je dôležité správne vypočítať dĺžku potrebného potrubia. Štandardné rozstupy rúrok sú 15 cm, okolo veľkých okien sa používa hustejšie uloženie (napr. 10 cm), rovnako aj v kúpeľniach. Priemerný výpočet je približne 6-7 metrov potrubia na 1 m² plochy.
Existujú dva hlavné typy inštalácie:

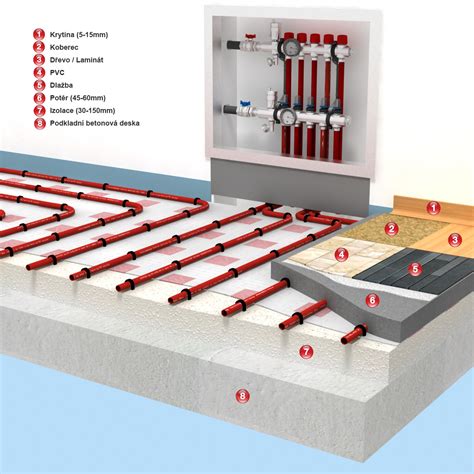

- Mokrý systém: Po uložení rúrok sa následne zaliavajú vhodným poterom - anhydritom alebo betónom. Anhydrit je populárnejšou možnosťou, pretože má lepšie vlastnosti ako betón. Má nižšiu hmotnosť, lepšiu tepelnú vodivosť a navyše ponúka jednoduché vyrovnávanie (ľahšie a rýchlejšie vykonanie - montážne tímy ho preto preferujú). Avšak v porovnaní s betónom je drahší - na Slovensku približne o 20%. Použitie betónu alebo anhydritu je rozhodne lepšie predovšetkým výhodou je vyššia nosnosť, ktorá je približne 60-75 kilogramov na meter štvorcový. Avšak každé riešenie okrem výhod má aj svoje nevýhody - ak sa opýtate odborníkov, určite čas schnutia je nevýhodou - vyžaduje čas. Podlaha rozhodne nie je ihneď nosná, na začiatku je potrebné počkať, kým na ňu vkročíte (čo spomaľuje iné dokončovacie práce). Materiál musí stvrdnúť, aby dosiahol svoje optimálne parametre. Podlahu je možné ukladať najskôr po 5 týždňoch.
- Suchý systém: V suchých systémoch sa namiesto betónovej zálievky na plochu umiestnia dosky spojené lepidlom a skrutkami. Možné je tiež uloženie rúrok do sadrovo-vláknitých dosiek. V prípade suchej verzie - teda sadrovo-vláknitých dosiek - je možné podlahu ukladať ihneď. Nosnosť v tomto prípade je však iba do 20 kilogramov na meter štvorcový. V oboch prípadoch je potrebné podlahu ukladať na lepidlo. Vďaka tomu oveľa lepšie priľne k podkladu.
Pri mokrom systéme, ktorý tvorí poter, vykurovacia a izolačná vrstva, si môžete vybrať medzi vysokým a nízkym profilom podlahového polystyrénu. Pre podlahové kúrenie sa používajú polystyrénové systémové dosky a podkladový polystyrén. Tiež je potrebné dbať na izolácie na potrubia.
Teplota vody a zdroje tepla pre podlahové kúrenie
Teplo vo vodnom podlahovom kúrení je rozvádzané pomocou vody, ktorá je základným nosičom tepla, iné nosiče sa skôr neodporúčajú. Navyše, voda v podlahovom kúrení je ohrievaná na relatívne nízku úroveň - nižšiu ako v klasických radiátoroch. Zatiaľ čo v tradičnom vykurovacom systéme môže voda dosiahnuť teplotu až 70 stupňov, v podlahovom kúrení by teplota vody nikdy nemala prekročiť 40-45 stupňov Celzia (v extrémnych prípadoch, zvyčajne sa odporúča max. 35 stupňov). Teplota samotnej podlahy je maximálne 28 stupňov Celzia.
Aký zdroj tepla je najlepší na ohrievanie vody v teplovodnom podlahovom kúrení? Odpoveď je jednoduchá: Každý zdroj tepla je dobrý pre teplovodné podlahové kúrenie. Netrápte sa tým, že niektoré zdroje tepla poskytujú vyššiu teplotu, ako sa odporúča pre teplovodné podlahové kúrenie. Dnes môžete použiť zmiešavacie ventily - vrátane termostatických zmiešavacích ventilov - nebude to problém. Moderné zdroje tepla, ako sú tepelné čerpadlá a plynové kondenzačné kotly, sa osvedčujú v domoch s podlahovým kúrením.
Pre reguláciu podlahového vykurovania sa využívajú izbové termostaty a regulácie, vrátane manuálnych, programovateľných, bezdrôtových a WiFi/Smart termostatov. Distribúciu tepla zabezpečujú rozdeľovače (nerezové, mosadzné) s príslušenstvom ako sú regulačné ventily a servopohony.
Elektrické podlahové kúrenie
Existuje aj elektrické podlahové kúrenie. V tomto prípade namiesto rúrok s teplou vodou pod podlahu kladieme elektrické vykurovacie rohože. Má to zmysel v niektorých prípadoch - napríklad v existujúcich objektoch, kde by ste museli urobiť skutočnú revolúciu pri montáži klasického (vodného) podlahového kúrenia, čo by si vyžadovalo veľké náklady.
Elektrické podlahové kúrenie totiž vyžaduje len minimálne zvýšenie podlahy - je oveľa jednoduchšie na inštaláciu. Náklady na nákup elektrického podlahového kúrenia sú nižšie. Avšak prevádzkové náklady sú podstatne vyššie - pokiaľ ste neinvestovali veľa do inštalácie fotovoltiky (pomerne veľkej). Pamätajte tiež na to, že rúry vodného podlahového kúrenia sú dlhodobé, môžete na ne kedykoľvek počas renovácie - za 10, 15 alebo 30 rokov - pripojiť iný zdroj tepla. Tu je flexibilita menšia - určite nemôžete očakávať takú dlhú životnosť systému.
Porovnanie plastohliníkového potrubia s PPR potrubím pre podlahové kúrenie
Môže potrubie PPR nahradiť potrubie podlahového kúrenia? PPR potrubie je rozdelené na potrubie studenej vody a potrubie na teplú vodu. PPR potrubie je odolné voči vysokej teplote.
Porovnajme si vlastnosti oboch typov:
- Tepelná rozťažnosť: PPR potrubie má funkciu tepelnej rozťažnosti a kontrakcie a koeficient rozťažnosti je malý, to znamená, keď sa vonkajšia teplota (napríklad zima a leto) alebo vnútorná teplota vody (studená voda a teplá voda) dlhodobo mení, dôjde k primeranej deformácii.
- Ohýbateľnosť: PPR rúrka nie je taká ohybná ako zemná vykurovacia rúrka, pretože PPR rúrka je rovná a zemná vykurovacia rúrka je pomerne mäkká, takže na ohýbanie pri stavbe nie je potrebné žiadne špeciálne náradie. Preto sú náklady na výstavbu relatívne nízke.
- Tepelná vodivosť: Potrubie podlahového vykurovania musí mať dobrú tepelnú vodivosť, čo je kľúčové pre efektivitu systému.
- Spoje: Keďže podlahové kúrenie je potrebné zakopať pod zem, potrubie podlahového kúrenia je celé potrubie bez spojov. Rúry PPR sú rôzne. Počas výstavby sa na zváranie spojov medzi rúrkami používa tavný stroj. Ak tepelná fúzia nie je dobrá, dôjde k úniku vody a neskoršie náklady na údržbu budú vyššie. Potrubie podlahového kúrenia je pred opustením továrne prísne stlačené.
Z uvedeného vyplýva, že PPR potrubie nie je ideálnou náhradou za potrubie určené pre podlahové vykurovanie.
Vodovodné potrubia: Čo je potrebné vedieť?
Keď sa chceme osprchovať, okúpať, niečo si uvariť alebo sa napiť, jednoducho otočíme kohútik, z ktorého okamžite potečie čistá, nezávadná voda. Aby toto bolo zaručené aj po inštalácii nových vodovodných potrubí, je potrebné dodržiavať určité predpisy. K nim patria nariadenie o pitnej vode, nariadenie o úspore energie a rôzne smernice DIN. Zodpovednosť vlastníka domu vo všeobecnosti začína za hlavným uzatváracím ventilom energetického podniku. Okrem toho je potrebné dbať na to, že rúry musia byť vyrobené z bezpečných materiálov.
Vhodné materiály potrubia pre pitnú vodu
Neškodnými potrubnými materiálmi pre pitnú vodu sú najmä nehrdzavejúca oceľ, vnútorne pocínovaná meď alebo plast. Čisto medené rúry sa nesmú používať pri pitnej vode s hodnotou pH nižšou ako 7,0, pretože pri kyslej vode sa z potrubia uvoľňuje príliš veľa medi.
Prívodné rúry studenej vody, resp. potrubia pitnej vody musia zabezpečiť udržanie tlaku vody. Preto majú menší priemer ako odtokové rúry. Zatiaľ čo sa kedysi používali najmä olovené rúry, dnes sa používajú prívodné potrubia z plastu, ocele alebo medi. Pri inštalačnom materiáli je potrebné zohľadniť účel a kvalitu vody. Všeobecne je vhodný plast, pretože tento materiál má dlhú životnosť a je odolný proti vodnému kameňu. Okrem toho sa ľahko spracúva a je zdraviu neškodný.

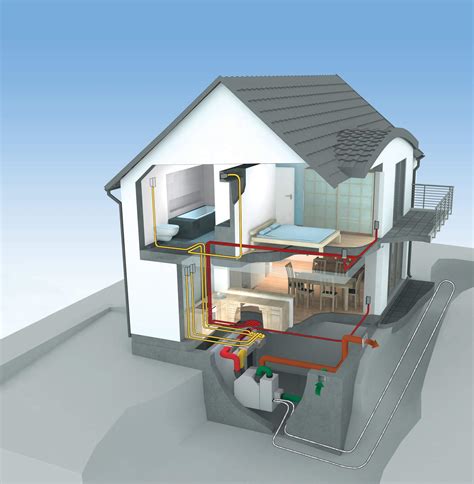

Inštalácia vodovodného potrubia
Moderné vodovodné potrubia sa spravidla ukladajú na steny a tam sa pripevňujú napríklad pomocou svoriek (nadomietková inštalácia). Narezané plastové rúry sa jednoducho priskrutkujú pomocou špeciálnych tvaroviek. Vedenia teplej a studenej vody je okrem toho potrebné izolovať. Cieľom je na jednej strane zabezpečiť nezávadnosť pitnej vody a na druhej strane zabrániť energetickým stratám: studená voda by mala zostať studená, teplá voda zas teplá.
Nariadenie o pitnej vode sa vzťahuje aj na potrubia pripojené k systému pitnej vody na súkromných odberných miestach v dome aj mimo neho. Tak by sa malo zabrániť napríklad tomu, aby voda dlhší čas stála v potrubí (stagnácia), pretože stojaca voda, ktorá sa zahrieva, poskytuje ideálne prostredie pre škodlivé mikroorganizmy. Z tohto dôvodu by vo vedeniach studenej vody nemala teplota vody prekročiť 25 °C a vo vedeniach teplej vody by nemala byť nižšia ako 55 °C.
Inštalácia odtokových potrubí
Odtokové potrubia zabezpečujú, že sa použitá voda rýchlo a jednoducho dostane do kanalizačného systému. Ak odtok nie je dostatočne dimenzovaný, ľahko sa upchá. Odtokové rúry v domoch sú zvyčajne vyrobené z plastu. Odpadová voda z umývačky riadu alebo práčky môže byť veľmi horúca. Preto sa musia používať vysokoteplotné rúry (HT rúry). Spravidla sa používajú PP rúry (polypropylénové) alebo PVC rúry. Tie rozoznáte podľa ich sivej farby.
Ako podzemné potrubia, pod pivnicou v zemi, slúžia takzvané KG rúry (plastové podzemné potrubia). Tiež sa označujú ako PVC kanalizačné rúry a sú väčšinou oranžovo-hnedej farby. Okrem toho sa používajú odbočky, ohyby v rôznych uhloch, odtoky, prepady, sifóny (pachové uzávery), tesnenia, ako aj redukčné kusy na spojenie potrubí s rôznymi priemermi.
Rozmery a montáž odtokových potrubí

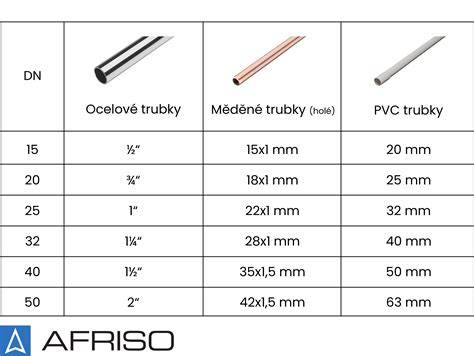

Odtokové rúry musia mať podľa normy DIN 1986 určitý minimálny priemer (menovitá šírka DN) v závislosti od sanitárneho objektu. Pri umývadle je to napríklad 40 mm, pri vani, sprche, dreze, umývačke riadu ako aj práčke so zaťažením do 6 kg minimálne 50 mm a pri WC so splachovaním s 9-litrovým objemom minimálne 100 mm.
Vďaka ich nízkej hmotnosti a jednoduchej montáži pomocou násuvných hrdiel sa plastové potrubia na odvádzanie odpadovej vody inštalujú ľahšie než medené potrubia na pitnú vodu. Montujú sa do potrubných šácht v stene alebo ako nadomietková inštalácia. V prípade montáže do nosných stien sa vyžaduje statická skúška. Všetky rúry vedú k odpadovej rúre: Aby voda neprestávala odtekať a zabránilo sa usadeninám, musia mať odtokové rúry spád. V obytných priestoroch musí byť výškový rozdiel 1 až 2 cm na meter rúry (1 až 2 %). Pri spájaní rúr musí byť zosilnený koniec objímky vždy namierený do smeru, z ktorého prichádza voda.
