Princíp fungovania trojcestného zmiešavacieho termostatického ventilu

Trojcestný ventil je kľúčovým prvkom v mnohých hydraulických, vykurovacích a klimatizačných systémoch. Jeho primárnou úlohou je efektívna regulácia prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi portami. V závislosti od konkrétneho typu môže trojcestný ventil spájať dva prúdy média do jedného (tzv. miešací trojcestný ventil) alebo naopak, deliť jeden prúd na dva samostatné. Často sa označuje aj ako trojcestný zmiešavač.

Tieto ventily nachádzajú široké uplatnenie všade tam, kde je nevyhnutná presná regulácia teploty, tlaku alebo prietoku média. Vďaka svojej premyslenej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín alebo plynov v komplexných systémoch, čo v konečnom dôsledku prispieva k optimalizácii celkovej prevádzky inštalácie. Trojcestné ventily sú často neoddeliteľnou súčasťou väčších zariadení používaných vo vykurovacích systémoch, vrátane tých v rodinných domoch.

Prečo je trojcestný zmiešavací ventil nevyhnutný?

Hlavným prvkom uzatváracích ventilov, bez ktorých je ťažké si predstaviť inštaláciu vodného systému na ohrev vzduchových hmôt zo spodnej časti areálu, je trojcestný ventil. Trojcestný ventil pre podlahové kúrenie sa používa na to, aby sa vykurovacie médium dostalo do systému pri vopred stanovenej konštantnej teplote.

Vodnú podlahu je možné pripojiť na centralizované aj autonómne vykurovanie. V obidvoch typoch systémov je teplota chladiacej kvapaliny často v rozsahu 650 °C - 850 °C. Keď sa takáto horúca voda dostane do obrysov teplej podlahy, je nemožné vytvoriť na povrchu podlahovej krytiny atmosféru, ktorá by bola pohodlná pre bosý pohyb a pobyt v miestnosti. Podlahový poter dokonale akumuluje teplo, takže teplota na povrchu podlahy bude vyššia ako 450 °C, čo je pre samotnú podlahu nebezpečné. Prípustná povrchová teplota by sa mala pohybovať od 180 °C do 330 °C. Na zabezpečenie týchto podmienok je potrebné ochladiť ohriatu kvapalinu pred jej zavedením do obvodov systému. Tento postup sa vykonáva zmiešavacím ventilom pre podlahové kúrenie.

Pretože trojcestný zmiešavací ventil pre teplú podlahu (nazýva sa termostatický, termo-zmiešavací ventil) je univerzálnejšie zariadenie, používa sa v 8 z 10 prípadov. Zaisťuje efektívnu prevádzku systému v každej jednej miestnosti.

Princíp fungovania trojcestného ventilu

Fungovanie trojcestného ventilu je založené na presnom riadení prietoku média medzi jeho tromi portami. Vnútorný riadiaci prvok, či už ide o vreteno alebo guľu, mení cestu prietoku média. V závislosti od jeho polohy môže byť médium smerované do jedného z dvoch výstupov, alebo sa môže miešať v presne definovaných pomeroch.

Čo sa deje vo vnútri trojcestného ventilu? Fungovanie tohto zariadenia spočíva v otáčaní vretena alebo gule, ktoré menia cestu prietoku média. Keď je vreteno v jednej polohe, médium preteká prvým výstupom; v inej polohe je prietok smerovaný do druhého výstupného portu. V prípade miešacieho ventilu pohyb vretena umožňuje spojenie dvoch prúdov média do jedného, čo umožňuje presnú reguláciu teploty alebo tlaku.

Trojcestný ventil pre plynový kotol funguje dvoma hlavnými spôsobmi:

• Miešanie vratky s prívodom.
• Vypúšťanie horúcej vody do spätného potrubia.

Na rozdiel od dvojcestného ventilu, ktorý môže úplne blokovať prietok kvapaliny, je trojcestný ventil v plynovom kotli vždy v otvorenom stave, nastavený na požadovaný objem vody. To umožňuje presnú reguláciu množstva aj teploty chladiacej kvapaliny, čo z neho robí ideálne riešenie pre rôzne vykurovacie systémy.

Konštrukcia a komponenty trojcestného ventilu

Konštrukcia trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Kľúčovým prvkom v konštrukcii trojcestného ventilu je vnútorný mechanizmus, ktorý riadi prietok média medzi týmito portami, čo umožňuje presné riadenie smeru a množstva prietoku. Zvonka má ventil tri pripojovacie hrdlá, ktoré môžu mať rôzne priemery.

Tradične je teleso zariadenia vyrobené z bronzu. Pracovné predmety, ako napríklad zásobník a pružiny, sú vyrobené z ocele. Membrána je zvyčajne vyrobená z gumy a používa sa na utesnenie tyče ako dvojitý prstencový prvok. Spojovacie diely (armatúry) môžu byť závitové alebo spájkované, v závislosti od modelu trojcestného ventilu.

Hlavné konštrukčné prvky trojcestného ventilu:

• Bývanie (telo)
• Sedlo
• Sklad
• Vykladacia komora (pod tlakom)
• Kužeľ
• Vložiť
• Tesnenie žľazy
• 3 potrubia - spoločné, priame a obtokové.

Táto konštrukcia umožňuje flexibilnú reguláciu prietokov kvapalín a udržiavanie stabilného teplotného režimu vo vykurovacom systéme. Trojcestný ventil má 3 výstupy na teplú a studenú vodu a na vykurovacie médium, ktoré sa dodáva do podlahového vedenia. Na puzdre sú označovače, ktoré označujú smer prúdenia rôznych teplôt. Je poskytnutá zmiešavacia komora na miešanie kvapalín s rôznymi teplotami.

Na tele je umiestnený termostat s regulátorom teploty a teplotný snímač. Ventily uzatvárajú studené a teplé výstupné otvory a môžu mať tvar disku alebo ihly. Ich práca závisí od termostatu, ktorý je systémom skladajúcim sa z kapsuly s kvapalinou a odpruženej stopky, ku ktorej sú pripevnené ventily.

Typy trojcestných ventilov

Trojcestný ventil možno klasifikovať podľa konštrukcie, účelu a spôsobu ovládania.

Typy podľa funkcie

Primárne sa delia na dva základné typy: miešacie a rozdeľovacie (separačné).

• Miešacie trojcestné ventily

  Konštrukcia miešacieho trojcestného ventilu je zvyčajne komplexnejšia, pretože musí efektívne kombinovať dva rôzne prúdy média s cieľom dosiahnuť jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií. Zmiešavací ventil má jeden vstup a dva výstupy. Jeho hlavnou úlohou je regulácia teploty pracovnej tekutiny kombináciou vysokoteplotných a nízkoteplotných tokov. Pri správnej inštalácii môže produkt oddeliť aj toky.

  Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania meniacim sa podmienkam, čím zaisťuje stálu teplotu vody na výstupe. Týmto spôsobom minimalizuje riziko náhlych zmien teploty, čo je obzvlášť dôležité v domácich inštaláciách, kde má bezpečnosť používateľov zásadný význam.

• Rozdeľovacie (separačné) trojcestné ventily

  V prípade rozdeľovacích ventilov je schéma konštrukcie o niečo jednoduchšia, avšak stále musí zabezpečovať presné riadenie prietoku pre spoľahlivú prevádzku v rôznych prevádzkových podmienkach. Rozdeľovacie ventily sa používajú vtedy, keď je potrebné súčasne dodávať chladiacu kvapalinu vo viacerých smeroch. V skutočnosti ide o zariadenie, ktoré vytvára stabilný prietok pri nastavenej teplote. Tieto ventily sú inštalované v sieťach, cez ktoré sa dodáva ohriaty vzduch, ako aj vo vodovodných systémoch.

  Trojcestný deliaci ventil sa používa vtedy, keď je potrebné privádzať horúcu chladiacu kvapalinu vo viacerých smeroch. V zariadeniach separačného typu je vreteno vybavené dvoma ventilmi namontovanými vo výstupných potrubiach.

Typy podľa konštrukcie

• Sedlové ventily

  Princíp činnosti je založený na vertikálnom pohybe tyče, čím sa nastavuje „sedlo tyče“. Tento typ patrí medzi zmiešavacie ventily a ovládanie sa často vykonáva elektromechanickým pohonom.

• Rotačné ventily

  Kľúčovým prvkom je rotačný sektor. Počas pohybu pôsobí tyč na guľový ventil, ktorý čiastočne alebo úplne preruší prívod chladiacej kvapaliny. Táto schéma nastavenia sa nazýva „loptička“. Tieto zariadenia majú zvýšenú odolnosť proti opotrebovaniu a sú prispôsobené veľkým teplotným rozdielom.

Typy podľa ovládania

Ovládanie trojcestného ventilu môže byť realizované rôznymi spôsobmi:

• Ručné: Najjednoduchší pohon, kde sa nastavenie vykonáva otočením plastového uzáveru alebo páky.
• Termostatické: Vybavené termostatickou hlavicou alebo patrónou, ktorá reaguje na zmeny teploty média a automaticky reguluje polohu ventilu.
• Elektrické (s pohonom/servopohonom): Elektricky ovládané ventily môžu byť riadené ovládačom s teplotnými snímačmi alebo servopohonom. Prítomnosť elektrického alebo servopohonu umožňuje naprogramovať teplotný režim podľa dennej doby, poskytuje vyššiu presnosť a automatizáciu.
• Hydraulické/Pneumatické: Používajú tlak kvapaliny alebo vzduchu na ovládanie ventilu, často v priemyselných aplikáciách.

Využitie trojcestných zmiešavacích ventilov v rôznych systémoch

Využitie trojcestných zmiešavacích ventilov má veľmi široký rozsah. Slúžia na rozvody a reguláciu vykurovacej vody, kde umožňujú získať výslednú zmes o požadovanej teplote.

Trojcestné ventily v podlahovom vykurovaní

Trojcestný termostatický ventil je kľúčovým prvkom v inštaláciách podlahového vykurovania. Jeho hlavnou funkciou je kontrola teploty vody dodávanej do systému, čo zabezpečuje rovnomerné rozdelenie tepla v celom priestore. Trojcestný termostatický ventil zabraňuje situáciám, v ktorých by príliš vysoká teplota mohla poškodiť podlahové vykurovanie alebo znížiť jeho účinnosť. Obehové čerpadlo pumpuje vodu späť do kotla.

Trojcestné ventily v systémoch ústredného kúrenia (ÚK)

Termostatický miešací ventil v systémoch ústredného kúrenia (ÚK) zohráva kľúčovú úlohu v udržiavaní správnej teploty vody, ktorá zásobuje vykurovacie systémy. Jeho základnou funkciou je regulácia pomeru medzi teplou a studenou vodou, čo umožňuje stabilizáciu teploty vody cirkulujúcej v okruhu. V inštaláciách ústredného kúrenia trojcestné miešacie ventily pomáhajú udržiavať stabilnú teplotu vykurovacieho média, čo prispieva k zníženiu spotreby energie a zlepšeniu tepelného komfortu v budovách.

Trojcestné ventily v inštaláciách teplej úžitkovej vody (TÚV)

Termostatické ventily zohrávajú kľúčovú úlohu v ochrane pred popálením v inštaláciách teplej úžitkovej vody. V situáciách, keď je potrebné ohriatie vody v zásobníku nad 60 °C na elimináciu baktérií Legionella, miešací trojcestný ventil tiež plní dôležitú funkciu. Napriek vysokej teplote vody v zásobníku, termostatický miešací ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov, čím zaisťuje bezpečnosť používateľov.

Ďalšie aplikácie

• Klimatizačné systémy: Pomáhajú presne prispôsobiť teplotu a prietok vzduchu, čím zvyšujú komfort používateľov.
• Priemyselné inštalácie: Používajú sa na riadenie hydraulických alebo tepelných procesov, na reguláciu prietoku rôznych typov tekutín, vrátane korozívnych médií, bahna, oleja a iných.
• Kotly na tuhé palivá: Na boj proti kondenzácii vo vratnom okruhu.
• Solárne systémy: Uplatnia sa v rozvodoch.

Ovládanie a nastavenie trojcestného ventilu

Ovládanie trojcestného ventilu môže byť realizované rôznymi spôsobmi. V jednoduchších inštaláciách sa často používa ručné ovládanie pomocou páky alebo otočného gombíka. V moderných systémoch je však čoraz bežnejšie využitie elektronického trojcestného ventilu, ktorý poskytuje vyššiu presnosť a automatizáciu.

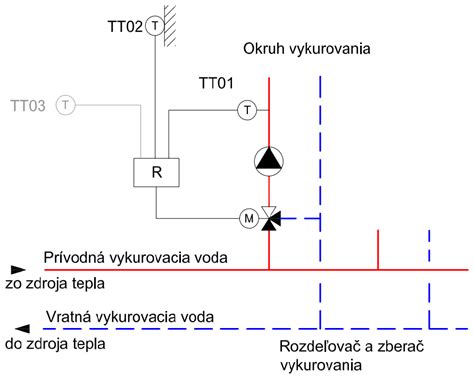

Elektronický trojcestný ventil je vybavený elektrickým pohonom, ktorý automaticky reguluje polohu vretena ventilu na základe riadiacich signálov. Kompaktné 3- a 4-cestné zmiešavacie ventily je možné ovládať ručne pomocou rukoväti alebo elektricky pomocou pohonu, čím sa vytvorí kompaktná jednotka.

Správne nastavenie trojcestného ventilu je nevyhnutné pre optimálne fungovanie celej inštalácie. Regulácia teploty sa uskutočňuje precíznym nastavením polohy vretena, čo umožňuje kontrolovať pomer miešania teplej a studenej vody. Nastavenie by malo byť vždy prispôsobené špecifikám danej inštalácie, aby sa zabezpečila stabilná a optimálna teplota v celom systéme.

Trojcestný ventil s termostatom

Trojcestný ventil s termostatom, známy aj ako trojcestný termostatický ventil, predstavuje špecializovaný typ ventilu, ktorý automaticky reguluje teplotu média v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať konštantnú, nastavenú teplotu v inštalácii. Tento typ ventilu je často využívaný v systémoch ústredného kúrenia a v systémoch teplej úžitkovej vody.

Hlavnou výhodou trojcestného termostatického ventilu je automatizácia procesu regulácie teploty, čo zvyšuje komfort používania a energetickú efektívnosť systému. V praxi eliminuje potrebu manuálneho nastavovania, čím zabezpečuje stabilnú a bezpečnú prevádzku inštalácie a minimalizuje riziko prehriatia alebo podchladenia média. Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania meniacim sa podmienkam, čo zaručuje stálu teplotu vody na výstupe a minimalizuje riziko náhlych teplotných zmien, čo je obzvlášť dôležité v domácich inštaláciách z hľadiska bezpečnosti.

Konštrukcia trojcestného zmiešavacieho termostatického ventilu spočíva v troch pripojeniach: jedno je určené na prítok studenej vody, druhé na prítok horúcej vody a tretie na výstup miešanej vody. Termostat v zmiešavacom ventile trojcestnom zohráva kľúčovú úlohu pri udržiavaní stabilnej teploty vody, ktorú mieša. Vďaka tomu ventil presne prispôsobuje prietok studenej a horúcej vody, čím zabezpečuje stálu teplotu na výstupe.

Výhody trojcestných ventilov s pohonom

Trojcestné ventily s pohonom ponúkajú mnoho významných výhod v systémoch vykurovania a chladenia, čo ich robí populárnou voľbou v moderných inštaláciách. Vďaka automatizácii ich fungovania môžu používatelia očakávať zlepšenie efektívnosti a komfortu pri obsluhe systémov.

• Presná regulácia prietoku: Pohon umožňuje extrémne jemné nastavenie polohy ventilu, čo vedie k presnejšej regulácii teploty a prietoku média.
• Diaľkové ovládanie: Možnosť ovládania ventilu na diaľku prostredníctvom riadiaceho systému alebo aplikácie zvyšuje komfort a flexibilitu.
• Úspora energie: Optimalizáciou prietoku a teploty média môžu ventily s pohonom výrazne prispieť k zníženiu spotreby energie.
• Zvýšená životnosť systému: Stabilná a kontrolovaná prevádzka pomáha predchádzať tepelným šokom a preťaženiu komponentov, čo predlžuje životnosť celého vykurovacieho systému.
• Jednoduchá adaptácia na meniace sa podmienky: Automatické nastavenie podľa signálov zo senzorov umožňuje ventilu rýchlo reagovať na zmeny v požiadavkách na vykurovanie alebo chladenie.

Parametre pre výber trojcestného ventilu

Pri výbere správneho trojcestného termostatického ventilu do vašej inštalácie je dôležité venovať pozornosť niekoľkým kľúčovým aspektom, ktoré ovplyvnia jeho efektívnosť a kompatibilitu so systémom vykurovania.

Technické parametre

Pri výbere a inštalácii trojcestného ventilu je dôležité zohľadniť jeho technické parametre:

• Pracovný tlak: 0-10 bar
• Pracovná teplota: -28 ÷ 120 °C
• Materiál telesa ventilu: Mosadz CW617N
• Tesnenie: EPDM

Rozmery ventilov sa líšia v závislosti od typu a pripojenia:

Inštalácia trojcestného ventilu

Správna montáž trojcestného ventilu je kľúčová pre jeho správnu funkciu a dlhú životnosť. Inštalácia trojcestného ventilu sa vykonáva pri pripojení kolektora a pred nalievaním betónového podlahového kúrenia.

Kroky inštalácie

1. Správna orientácia: Ventil je potrebné nainštalovať v správnej polohe podľa značiek na tele, ktoré označujú smer prietoku (napr. A - priamy smer, B - obtokový smer, AB - kombinovaný vstup/výstup). Je obzvlášť dôležité dodržať smer prúdenia naznačený šípkami na ventile, aby sa predišlo nesprávnemu fungovaniu systému.
2. Umiestnenie pohonu: Pri inštalácii zmiešavacieho ventilu nesmie byť jeho pohon alebo termostatická hlavica umiestnená smerom nadol.
3. Príprava potrubia: Pred inštaláciou je potrebné vypnúť prívod vody a skontrolovať potrubie na prítomnosť nečistôt.
4. Pripojenie: Na pripojenie trojcestného ventilu na vykurovanie s termostatom na podlahové kúrenie používajte bežné kľúče. S ich pomocou sa vnútorný / vonkajší závit zariadenia priskrutkuje na spojovaciu alebo spojovaciu maticu potrubia. Tesnosť spojenia zabezpečí sanitárny ľan, páska FUM alebo iné materiály. S kohútikom sa dodávajú špeciálne silikónové tesnenia. Pri práci sa musíte ubezpečiť, že boli položené v zásuvke, inak nie je možné dosiahnuť tesné spojenie.
5. Doplnkové komponenty: Pred a za ventilom sa odporúča inštalovať tlakomery a pred ventilom filter na zachytávanie nečistôt. Vhodné je tiež inštalovať vyvažovací ventil.
6. Rovné úseky: Je dôležité dodržiavať odporúčané rovné úseky potrubia pred a za ventilom, aby sa predišlo zmene deklarovaných technických charakteristík.

Čoho sa vyhnúť počas inštalácie

Počas inštalácie sa vyhnite:

• nadmernému nárazu na závitové pripojenie;
• deformáciám rúr, najmä na spojoch;
• uvoľnenému alebo príliš voľnému zaskrutkovaniu.

Inštalácia žeriavu je rozhodujúcim momentom, pretože jeho prevádzka a závitové spojenia získané počas inštalácie budú vystavené vlhkosti a vysokým (kolísavým) teplotám. Preto musia byť všetky práce vykonávané opatrne a presne. Proces montáže zmiešavacej jednotky je ukončený nastavením trojcestného ventilu pre podlahové kúrenie pomocou hlavice. Ak si nie ste istí svojimi vlastnými schopnosťami, je lepšie prenechať inštaláciu a nákup potrebného vybavenia na zostavenie systému odborníkom.

Kontrola funkčnosti ventilu

Na diagnostiku trojcestného ventilu je potrebné demontovať zariadenie a skontrolovať jeho pohony pomocou testera a kontroly integrity. Je dôležité zabezpečiť, aby zariadenie začalo fungovať po pripojení napájania. Testovacie obdobie kvality zostavenia musí trvať najmenej 24 hodín. Po skontrolovaní, či systém správne funguje a či nedochádza k únikom, môžete dokončiť inštaláciu.
