Trojcestný ventil je jedným z kľúčových prvkov používaných v mnohých hydraulických, vykurovacích a klimatizačných systémoch. Jeho hlavnou funkciou je kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi portami. Tento príspevok je zbierkou odpovedí na najčastejšie otázky používateľov týkajúce sa 3 cestných ventilov.
Čo je trojcestný zmiešavací ventil a ako funguje?
3 cestný ventil je zariadenie, ktoré reguluje prietok média (napr. vody) medzi tromi portami, čím umožňuje jeho miešanie alebo rozdeľovanie. Schéma fungovania 3 cestného ventilu spočíva v smerovaní prúdu média z jedného vstupného portu do dvoch výstupných portov alebo naopak - v spájaní dvoch prúdov do jedného. Vďaka tomu dokáže tento ventil presne kontrolovať teplotu a prietok v systémoch vykurovania alebo chladenia. 3 cestný ventil slúži na presnú reguláciu prietoku média, ako je voda, v systémoch vykurovania a chladenia. Jeho hlavnou funkciou je miešanie dvoch prúdov média s rôznou teplotou alebo rozdeľovanie jedného prúdu do dvoch okruhov.
Kľúčovým prvkom v konštrukcii trojcestného ventilu je vnútorný mechanizmus, ktorý riadi prietok média medzi týmito portami, čo umožňuje presné riadenie smeru a množstva prietoku. Zvonka má ventil tri pripojovacie hrdlá, ktoré môžu mať rôzne priemery. Fungovanie trojcestného ventilu je založené na kontrole prietoku média medzi tromi portami. V závislosti od polohy vnútorného riadiaceho prvku môže byť médium smerované do jedného z dvoch výstupov alebo miešané v príslušných pomeroch.
Fungovanie tohto zariadenia - ventilu spočíva v otáčaní vretena alebo gule, ktoré menia cestu prietoku média. Keď je vreteno v jednej polohe, médium preteká prvým výstupom; v inej polohe je prietok smerovaný do druhého výstupu. V prípade miešacieho ventilu pohyb vretena umožňuje spojenie dvoch prúdov média do jedného, čo umožňuje presnú reguláciu teploty alebo tlaku.
Rozdiely medzi miešacím a rozdeľovacím ventilom
Trojcestný ventil sa delí hlavne na typ L a typ T. Trojcestný ventil typu L hrá hlavne distribučnú úlohu. Princíp je jeden dnu a jeden von. potrubia. Trojcestný ventil typu T je rozdelený na dva typy: sútok a odklon. Štruktúra typu T je zložitejšia ako štruktúra typu L. Trojcestný ventil typu T má štvorstranné sedlo ventilu, zatiaľ čo typ L má sedlo ventilu obojstranné. Konfluentný trojcestný ventil typu T má dva vstupy a jeden výstup. Táto štruktúra je vo všeobecnosti vhodná pre pracovné podmienky, kde sa miešajú dve rôzne médiá. Ak je tlak na vstupnom konci iný alebo je tlak nižší ako na výstupnom konci, mal by byť pred ventil nainštalovaný spätný ventil. Zmiešavací trojcestný ventil typu T má jeden vstup a dva výstupy.
Zmiešavací ventil je prvok armatúry, ktorý umožňuje reguláciu centrálneho vykurovania prostredníctvom miešania vykurovacieho média (horúcej vody odoberanej z napájania zdroja tepla, napr. z kotla) a návratu z vykurovacieho systému (t. j. ochladenej vody vracajúcej sa z inštalácie, kde odovzdala svoje teplo na radiátoroch alebo na podlahovom vykurovaní). To umožňuje zmiešanie oboch faktorov a tým dosiahnutie najvýhodnejšej teploty na oboch stranách systému.
Umiestnenie a montáž trojcestného ventilu
Montáž trojcestného ventilu vyžaduje dodržiavanie niekoľkých kľúčových krokov, aby sa zabezpečila jeho správna funkcia. Otázka, ako pripojiť 3 cestný ventil, závisí od špecifikácií inštalácie a jej funkcie, či má ventil miešať alebo rozdeľovať prúdy média. 3 cestný ventil sa zvyčajne montuje na prívodnom potrubí, kde jedným portom vchádza médium z kotla a dvoma ďalšími portami vychádza do rôznych okruhov (napríklad podlahového vykurovania a radiátorov). Dôležité je, aby smery prietoku zodpovedali označeniam na ventile, čo zabezpečí jeho správnu funkciu.
3 cestný ventil by mal byť namontovaný pred čerpadlom. Takéto umiestnenie umožňuje efektívne miešanie alebo rozdeľovanie prúdov média pred jeho prečerpaním. Ventil pred čerpadlom zabezpečuje stabilný prietok a bráni kavitácii, ktorá by mohla poškodiť čerpadlo.
Montáž na prívod alebo návrat?
3 cestný ventil môže byť namontovaný ako na prívode, tak aj na návrate, v závislosti od požadovaného efektu v vykurovacom alebo chladiacom systéme.
- Montáž na prívode: Montáž na prívode umožňuje kontrolovať teplotu média dodávaného do systému. Toto je užitočné v inštaláciách, kde je dôležité zabezpečiť médium s vhodnou teplotou pre spotrebiče tepla. Miešací ventil v tomto prípade chráni inštaláciu pred prehriatím, najmä v situáciách, keď zdroj tepla (napr. kotol) pracuje s vysokými teplotami.
- Montáž na návrate: Montáž na návrate je výhodná, ak potrebujete regulovať teplotu vody vracajúcej sa do zdroja tepla. Týmto spôsobom možno chrániť kotol pred príliš nízkou teplotou návratu, čo je obzvlášť dôležité pre kotly na tuhé palivá.
Ovládanie a nastavenie trojcestného ventilu
Ovládanie trojcestného ventilu môže byť realizované niekoľkými spôsobmi, v závislosti od špecifík systému. Ventily je možné ovládať tromi spôsobmi: manuálne pomocou kolieska so stupnicou, termostatickou patrónou, alebo servopohonom, na ktorého namontovanie je však potrebný správny adaptér.
Nastavenie 3 cestného ventilu závisí od cieľovej teploty, ktorú chcete dosiahnuť v danej inštalácii. Ak má ventil miešať horúcu vodu z kotla s chladnejšou vodou vracajúcou sa z inštalácie, mal by byť nastavený tak, aby dosiahol teplotu vhodnú pre daný okruh, napríklad 55 °C pre radiátory (čo zodpovedá teplote približne 20-22 °C v miestnosti). Pri manuálnom nastavení je potrebné ventil postupne regulovať a sledovať teplotu v okruhu, až kým nedosiahnete optimálne hodnoty.
Trojcestný ventil so servopohonom
Trojcestný ventil s pohonom je už viac rozvinutá verzia zmiešavača - samozrejme, môže ísť aj o štvorcestný ventil s pohonom. Základné verzie zmiešavacích ventilov zvyčajne majú ručnú páčku na ovládanie, ale ako vieme, v moderných systémoch centrálneho vykurovania sa nám najviac páči bezúdržbovosť.

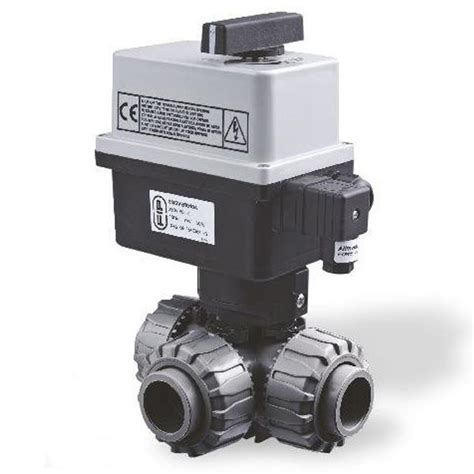

Elektronický trojcestný ventil je vybavený elektrickým pohonom, ktorý automaticky reguluje polohu vretena ventilu podľa riadiacich signálov. Pohon - namontovaný na tomto zmiešavači - je zodpovedný za ovládanie pohybu ventilu (zatváranie/otváranie prietoku) čo umožňuje jeho automatickú alebo diaľkovú kontrolu. V systémoch s automatickým ovládaním servopohonom sa nastavenia obvykle konfigurujú v regulátore, ktorý ovláda polohu ventilu na základe nameraných teplôt.
Vo väčšine trojcestných ventilov s pohonom je pohon zvyčajne prídavným, autonómnym zariadením, ktorý je možné namontovať na trojcestný ventil a ktorý možno tiež odpojiť. Vďaka pohonu môže ventil presne kontrolovať prietok médií, byť integrovaný do systémov automatizácie a reagovať na signály zo senzorov.
Hadicový ventil v pneumatickém provedení - princip fungování a způsob činnosti (Série VF)
Trojcestný termostatický ventil
Trojcestný termostatický ventil je súčasťou vykurovacej inštalácie, ktorá umožňuje presné miešanie dvoch prúdov vody s rôznymi teplotami. Vďaka použitiu termostatu ventil automaticky reguluje pomer horúcej a studenej vody, udržiavajúc stálu požadovanú výstupnú teplotu. Trojcestný termostatický ventil je kľúčový v systémoch, kde je dôležité udržiavať stabilnú teplotu pre pohodlie a bezpečnosť používateľov.
Konštrukcia trojcestného zmiešavacieho termostatického ventilu spočíva v troch pripojeniach: jedno je určené na prítok studenej vody, druhé na prítok horúcej vody a tretie na výstup miešanej vody. Termostat v zmiešavacom ventile trojcestnom zohráva kľúčovú úlohu pri udržiavaní stabilnej teploty vody, ktorú mieša.
Trojcestný ventil s termostatom funguje na princípe dynamickej regulácie prietoku vody, čo umožňuje udržiavanie stabilnej teploty média na výstupe. Vnútorný mechanizmus takéhoto miešacieho ventilu obsahuje termostatický prvok, ktorý reaguje na zmeny teploty vody, ktorá prechádza ventilom. V dôsledku toho dochádza k presnému miešaniu oboch prúdov, čo umožňuje udržiavanie stabilnej teploty. Opačný proces nastáva v momente, keď teplota na výstupe začne klesať - ventil znižuje množstvo studenej vody a zvyšuje prítok teplej. Vďaka termostatu je proces regulácie teploty plynulý a rýchly, čo eliminuje náhle skoky teploty a zlepšuje komfort používania systému.
Využitie trojcestných ventilov v rôznych systémoch
Využitie trojcestných zmiešavacích ventilov má veľmi široký rozsah. Slúžia na rozvody a reguláciu vykurovacej vody, kde umožňujú získať výslednú zmes o požadovanej teplote, v centrálnych rozvodoch, využitie nachádzajú v podlahovom vykurovaní, v solárnych systémoch, uplatnia sa v rozvodoch a inštaláciách chladiacich systémov, v aplikáciách pre ventiláciu a prevádzku klimatizácie. Niektoré typy trojcestných zmiešavacích ventilov môžu byť okrem zmiešavacej funkcie použité aj ako rozdeľovacie kohúty.

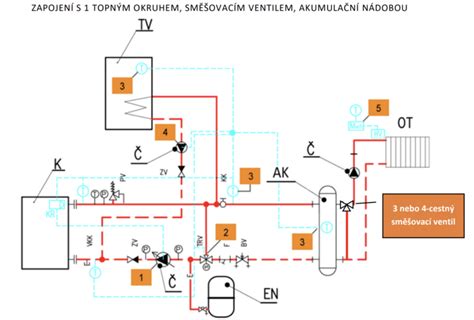

Trojcestné ventily v systémoch ústredného kúrenia (UK)
Termostatický miešací ventil v systémoch ústredného kúrenia (UK) zohráva kľúčovú úlohu v udržiavaní správnej teploty vody, ktorá zásobuje vykurovacie systémy. Jeho základnou funkciou je regulácia pomeru medzi teplou a studenou vodou, čo umožňuje stabilizáciu teploty vody cirkulujúcej v okruhu. V inštaláciách ústredného kúrenia trojcestné miešacie ventily pomáhajú udržiavať stabilnú teplotu vykurovacieho média, čo prispieva k zníženiu spotreby energie a zlepšeniu tepelného komfortu v budovách.
HLAVNÝM CIEĽOM POUŽÍVANIA ZMIEŠAVAČOV JE ZABRÁNIŤ "STUDENÉMU NÁVRATU". Vďaka miešaniu médií môžeme zvýšiť teplotu vody vracajúcej sa do kotla (alebo iného zdroja tepla - krbu s vodným plášťom, elektrického kotla či tepelného čerpadla). Zvýšenie teploty návratu umožňuje zabrániť kondenzácii pary na stenách kotla alebo podobného vykurovacieho zariadenia, ktoré používame. To znamená, že v dlhodobom horizonte sa vyhneme korózii vnútri kotla. Korózia, teda jednoducho hrdzavenie oceľových prvkov kotla, má zásadný vplyv na jeho životnosť a prevádzku.
Aby sa predišlo korózii kotla, je potrebné nastaviť ventil tak, aby voda vracajúca sa do kotla mala teplotu najmenej 50-55°C (môžete sa stretnúť s rôznymi údajmi oscilujúcimi okolo tejto hranice). Samozrejme, ak hovoríme o nízkoteplotných systémoch, v ktorých zariadenie pracuje napríklad na 45°C - napríklad pri kondenzačných kotloch alebo tepelných čerpadlách - teplota návratu by mala byť primerane nižšia. Týka sa to hlavne oceľových kotlov, staré liatinové kotly nevyžadujú miešanie, aj keď ho možno používať z iných dôvodov, napríklad na dosiahnutie možnosti regulácie teploty.
Trojcestné ventily v inštaláciách teplej úžitkovej vody (TÚV)
Zmiešavací ventil TÚV je zariadenie používané v systémoch teplej úžitkovej vody, ktoré reguluje teplotu vody dodávanej do kohútikov. Funguje na princípe miešania horúcej vody zo zásobníka s studenou vodou z vodovodnej siete, aby sa dosiahla stabilná, bezpečná teplota úžitkovej vody. Termostatické ventily zohrávajú kľúčovú úlohu v ochrane pred popálením v inštaláciách teplej úžitkovej vody.
V situáciách, keď je potrebné ohriatie vody v zásobníku nad 60 °C na elimináciu baktérií Legionella, miešací trojcestný ventil tiež plní dôležité funkciu. Napriek vysokej teplote vody v zásobníku, termostatický miešací ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov, čím zaisťuje bezpečnosť používateľov.
Termostatický zmiešavací ventil pre teplú vodu funguje na princípe vnútorného termostatického prvku, ktorý reaguje na zmeny teploty vody. Ak je teplota vody vstupujúcej do zmiešavacieho ventilu príliš vysoká, ventil automaticky pridá studenú vodu, aby znížil teplotu na požadovanú úroveň. Termostatický ventil pre teplú úžitkovú vodu zabezpečuje stabilitu teploty vody v celej inštalácii, čo je kľúčové pre bezpečnosť používateľov. Vďaka presnej regulácii ventil chráni pred popálením, aj v prípadoch, keď teplota vody v kotle alebo zásobníku náhle kolíše.
Používanie termostatického zmiešavacieho ventilu TÚV prináša mnoho výhod. Jednou z nich je zabezpečenie stabilnej a bezpečnej teploty vody, čo minimalizuje riziko popálenín. Ďalšou výhodou je úspora energie - vďaka presnej regulácii termostatický ventil TÚV minimalizuje straty tepla, čo vedie k nižším prevádzkovým nákladom. Okrem toho termostatický ventil TÚV zvyšuje komfort používania, pretože eliminuje potrebu ručne prispôsobovať teplotu vody pri používaní kohútikov alebo sprchy.

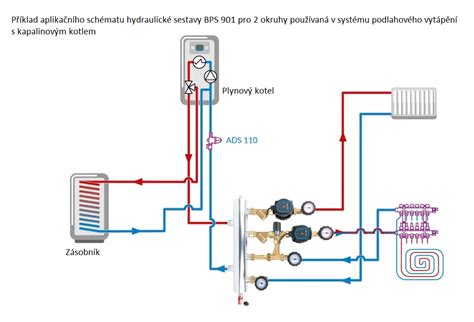

Trojcestné ventily v podlahovom vykurovaní
Trojcestný termostatický ventil je kľúčovým prvkom v inštaláciách podlahového vykurovania. Jeho hlavnou funkciou je kontrola teploty vody dodávanej do systému, čo zabezpečuje rovnomerné rozdelenie tepla v celom priestore. Trojcestný termostatický ventil zabraňuje situáciám, v ktorých by príliš vysoká teplota mohla poškodiť podlahové vykurovanie alebo znížiť jeho účinnosť.

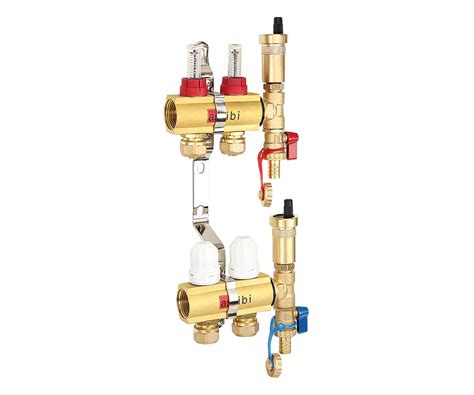

Teplovodné podlahové vykurovanie je nízkoteplotný, ekonomicky úsporný a esteticky nerušivý vykurovací systém. Podlahové vykurovanie, ako nízkoteplotný vykurovací systém, využíva pre dosiahnutie požadovanej teploty v priestore vykurovaciu vodu s teplotou nižšou, ako klasické systémy radiátorové. Stále častejšie sa pri inštaláciach podlahového vykurovania stretávame s nevhodne zvolenými a následne použitými typmi zmiešavacích zostáv, ktoré majú zabezpečiť zodpovedajúcu teplotnú reguláciu vykurovacej vody podlahového vykurovania.
Porovnanie s štvorcestným ventilom
3 cestný ventil a 4 cestný ventil sa líšia hlavne konštrukciou a funkciou v systéme vykurovania. 3 cestný ventil má tri prietokové porty a môže miešať dva prúdy média alebo rozdeľovať jeden prúd do dvoch okruhov. Na druhej strane, 4 cestný ventil má štyri prietokové porty a môže súčasne fungovať ako miešací aj rozdeľovací ventil. Umožňuje zároveň regulovať teplotu na prívode a návrate, čo je obzvlášť užitočné v zložitejších inštaláciách, napríklad s kotlami na tuhé palivá.
Medzi zmiešavačmi je rozhodne najpopulárnejší 3-cestný ventil - ako funguje? Na jeho príklade je najľahšie pochopiť princíp fungovania. Rozhodnutie o výbere ventilu teda závisí od potrieb inštalácie - ak je potrebné stabilné miešanie a kontrola teploty, zvoľte miešací ventil.
Výber a inštalácia trojcestného ventilu
Pri výbere správneho trojcestného termostatického ventilu do vašej inštalácie je dôležité venovať pozornosť niekoľkým kľúčovým aspektom, ktoré ovplyvnia jeho efektívnosť a kompatibilitu so systémom vykurovania. Dôležité je tiež vybrať ventil so správnym priemerom, ktorý bude zodpovedať rozmerom rúr v inštalácii, aby sa predišlo problémom s prietokom.
| Parameter | Dôležitosť |
|---|---|
| Priemer závitov pripojení | Kompatibilita s potrubím, tesnosť spojov |
| Materiál ventilu | Odolnosť, korózna odolnosť |
| Rozsah regulácie teploty (°C) | Možnosť nastavenia požadovanej teploty |
| Pracovný tlak | Prispôsobenie tlakovému rozsahu inštalácie |
| Typ pohonu (pre ventily s pohonom) | Elektrický, pneumatický, hydraulický |
| Veľkosť ventilu | Správne dimenzovanie pre daný systém |
Inštalácia trojcestného termostatického ventilu vyžaduje presné dodržiavanie inštrukcií výrobcu. Ešte pred nákupom by ste sa mali uistiť, že ventil je kompatibilný s vašou inštaláciou, čo sa týka priemeru pripojení a pracovného tlaku. Počas inštalácie treba dbať na správne tesnenie spojov, aby sa predišlo únikom. Po nainštalovaní ventilu nastavte požadovanú teplotu vody pomocou regulačného kolieska, ktoré sa zvyčajne nachádza v rozsahu 30-60 °C.
Riešenie problémov a kontrola
Pokazený 3 cestný ventil môže spôsobovať nesprávnu funkciu vykurovacieho systému, prejavujúcu sa nerovnomerným rozložením tepla, príliš nízkou teplotou v miestnostiach alebo nadmerným zvýšením teploty. Ako teda skontrolovať 3 cestný ventil, aby ste si boli istí, že funguje? Je potrebné vykonať vizuálnu kontrolu, overiť správnu činnosť servopohonu a monitorovať teplotu a prietok média v systéme.
Poruchovaný zmiešavací ventil TÚV môže spôsobovať nestabilitu teploty úžitkovej vody, čo sa prejavuje náhlymi zmenami teploty, od horúcej po studenú. Ďalšími príznakmi môžu byť nedostatok reakcie na reguláciu teploty, čo vedie k príliš nízkej alebo príliš vysokej teplote vody na výstupe. Môžu sa vyskytnúť aj problémy s prietokom vody, ako napríklad znížený tlak v inštalácii. Vadný zmiešavací ventil TÚV môže tiež spôsobovať hluk v inštalácii, ktorý je spôsobený nesprávnym fungovaním vnútorných mechanizmov ventilu.
