Trojcestný zmiešavací ventil ESBE VRG 131 predstavuje špičkové riešenie v oblasti vykurovacej techniky. Tento komponent je navrhnutý pre spoľahlivú reguláciu prietoku médií v systémoch ústredného kúrenia a chladenia. Séria VRG 131 sa vyznačuje vysokou kvalitou spracovania a flexibilitou pri inštalácii, čo z neho robí univerzálny prvok pre rôzne aplikácie.
Konštrukčné vlastnosti a použité materiály
Ventil je vyrobený z kvalitnej mosadze typu DZR, ktorá disponuje špeciálnou ochranou proti vylúhovaniu zinku. Táto konštrukcia zabezpečuje dlhú životnosť a odolnosť voči korózii v náročných prevádzkových podmienkach. Pre zabezpečenie dlhodobej funkčnosti a jednoduchej údržby sú všetky hlavné časti ventilu vymeniteľné alebo pretesniteľné. K dispozícii je sada tesnení alebo kompletná renovačná sada, čo výrazne predlžuje životnosť zariadenia.
Presné ovládanie a flexibilita inštalácie
Ventil je vybavený nastavovacím ručným kolieskom so stupnicou, ktoré je navyše vybavené koncovými dorazmi pre presné nastavenie. Akčný rádius ventilu je maximálne 90°, čo umožňuje jemnú reguláciu. Stupnica umiestnená pod nastavovacím gombíkom môže byť orientovaná ľubovoľne po dráhe otáčania srdca ventilu, čo umožňuje prispôsobenie inštalácii v danej aplikácii. Poloha ventilu sa nastavuje v rozsahu 90°.
Jak nastavit trojcestný ventil ESBE do polohy 45° / otevřeno na 50 % (VRG)
Technické parametre ESBE VRG 131

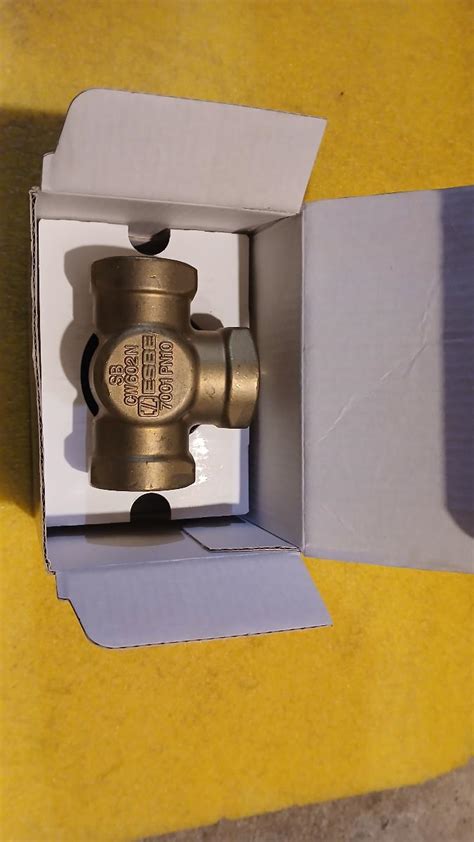

ESBE VRG 131 je trojcestný zmiešavací ventil s vnútorným závitom, dostupný v menovitých svetlostiach DN20 až DN40. Jeho prietokové hodnoty Kvs sa pohybujú od 6,3 do 25 m³/h. Kvs označuje prietok vody cez ventil pri tlakovej strate 1 bar.
| Parameter | Špecifikácia |
|---|---|
| Typ pripojenia | Vnútorný závit |
| Menovitá svetlosť | DN20 až DN40 |
| Prietok (Kvs) | 6,3 - 25 m³/h |
| Maximálny prevádzkový tlak | 10 bar |
| Teplota média | -10 °C až +130 °C |
| Materiál tesnenia | EPDM |
Možnosti použitia a automatizácia
Ventil ESBE VRG 131 je univerzálny komponent, ktorý je možné použiť buď ako zmiešavací, alebo ako rozdeľovací ventil. Najčastejšie sa používa v zapojeniach pre podlahové vykurovanie, radiátorové okruhy, komfortné chladenie, solárne systémy, ventiláciu a zónovú reguláciu. Je vhodný pre vykurovacie a chladiace vodné systémy vrátane zapojení s tepelným čerpadlom.

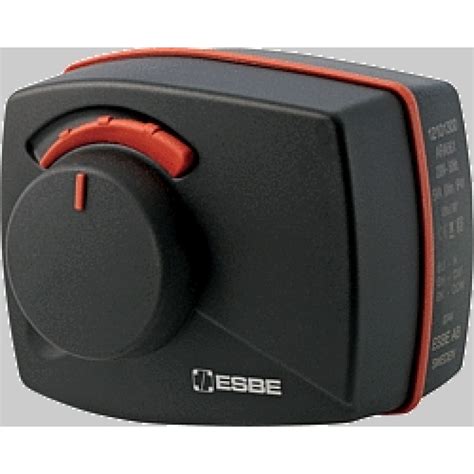

Pre zvýšenie komfortu obsluhy je možné ventil vybaviť servopohonom. Je kompatibilný s radom servopohonov ESBE ARA. Takisto je možnosť použitia servopohonov radu 90 (vrátane regulátorov 90C), pričom je nutné osadiť adaptérom VRG 801. Je možné využiť aj VZT servopohony BELIMO.
Princíp funkcie trojcestného zmiešavacieho ventilu
Trojcestný zmiešavací ventil reguluje pomer medzi dvoma prúdmi vody tak, aby na výstupe dosiahol požadovanú teplotu média. V praxi môže miešať teplejšiu vodu zo zdroja s chladnejšou vratnou vodou zo systému, čím sa dosahuje optimálna teplota v distribučnom systéme. Ventil musí byť osadený podľa smeru prúdenia a schémy zapojenia v projekte. V systémoch s tepelným čerpadlom, kotlom alebo chladiacim okruhom odporúčame skontrolovať kompatibilitu média, pracovný tlak, teplotný rozsah a požadovanú hodnotu Kvs.
Údržba a servisné odporúčania
Odporúča sa pravidelná kontrola tesnosti spojov, funkcie ovládania a stavu okolitej izolácie potrubia. Servis zahŕňa vizuálnu kontrolu tesnosti, funkcie ovládania a stavu izolácie potrubia. Vďaka vymeniteľným hlavným častiam a dostupnosti sady tesnení alebo kompletnej renovačnej sady je údržba ventilu jednoduchá a efektívna.
Výroba a vývoj produktov ESBE stále prebiehajú vo švédskej dedine Reftele, kde to všetko začalo. Spoločnosť je hrdá na dobrú povesť, akú si Švédsko a ich výrobky vydobyli po celom svete.
