Trojcestný zmiešavací ventil ESBE VRG 131 predstavuje špičkové riešenie v oblasti vykurovacej techniky. Tento komponent je navrhnutý pre spoľahlivú reguláciu prietoku médií v systémoch ústredného kúrenia a chladenia. Séria VRG 131 sa vyznačuje vysokou kvalitou spracovania a flexibilitou pri inštalácii.
Konštrukčné vlastnosti a použité materiály
Ventil je vyrobený z kvalitnej mosadze typu DZR, ktorá disponuje špeciálnou ochranou proti vylúhovaniu zinku. Táto konštrukcia zabezpečuje dlhú životnosť a odolnosť voči korózii v náročných prevádzkových podmienkach. Rada ESBE VRG131 je rad kompaktných smerovacích ventilov s vysokou tesnosťou, zhotovených zo špeciálnych mosadzných zliatin, umožňujúcich použitie pre rozvody vytápění i chlazení.
Pre jednoduššie a pohodlnejšie ručné ovládanie sú ventily opatrené protisklzovým gombíkom s mäkkým povrchom a nastaviteľnými koncovými dorazmi. Ventil je vybavený nastavovacím ručným kolieskom so stupnicou, ktoré je navyše vybavené koncovými dorazmi pre presné nastavenie. Akčný rádius ventilu je maximálne 90°.
Stupnica umiestnená pod nastavovacím gombíkom môže byť orientovaná ľubovoľne po dráhe otáčania srdca ventilu, čo umožňuje prispôsobenie inštalácii v danej aplikácii. Všetky hlavné časti ventilu je možné vymeniť alebo pretesniť pomocou dostupnej sady tesnení alebo kompletnej renovačnej sady.
Technické parametre trojcestného ventilu ESBE VRG 131
Model ESBE VRG 131 je k dispozícii vo veľkostiach DN 15-50 s vnútorným závitom.
| Parameter | Špecifikácia |
|---|---|
| Typ pripojenia | Vnútorný závit (EN 10226-1) |
| Menovitá svetlosť | DN15 až DN50 (konkrétne modely DN20 až DN40) |
| Prietok | 6,3 - 25 m³/h |
| Maximálny prevádzkový tlak | PN 10 (10 bar) |
| Teplota média | min. -10 °C; max. trvalá +110 °C; max. dočasná +130 °C |
| Materiál tesnenia | EPDM |
| Médiá | Vykurovacia voda (v súlade s normou VDI2035), Zmesi vody a glykolu (max. 50 %), Zmesi vody a etanolu (max. 50 %) |
Možnosti použitia a automatizácia so servopohonom
Ventil ESBE VRG 131 je univerzálny komponent, ktorý je možné použiť buď ako zmiešavací, alebo ako rozdeľovací ventil. Pre zvýšenie komfortu obsluhy a automatizáciu je možné ventil vybaviť servopohonom.
Kompatibilné servopohony a regulátory:

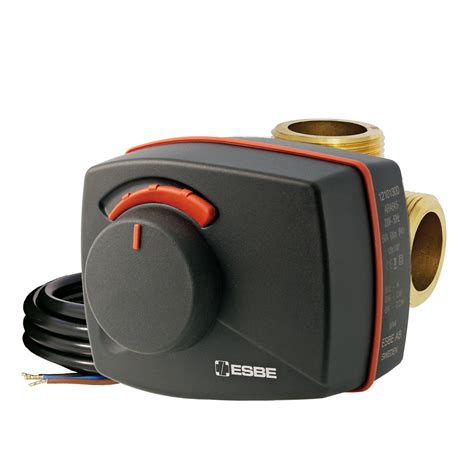

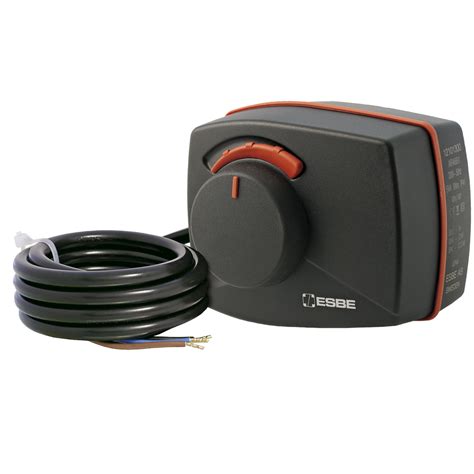

- ESBE ARA600: Spolu so servopohonmi ARA600 vytvára ventil série VRG130 neobyčajne presný a ekonomický celok vďaka unikátnemu mimoriadne stabilnému spojeniu ventil-servopohon.
- ESBE rada 90: Možnosť použitia servopohonov radu 90 (vrátane regulátorov 90C) pri použití adaptéra VRG 801.
- VZT servopohony BELIMO: Je možné využiť akékoľvek servo (napríklad BELIMO).
- Ďalšie regulátory ESBE: CRA210, CRA120*, CRB210, CRB220, CRC210, CRC120*, CRD220, CRK210, CRS210. (*nutný adaptér)
Oblasť použitia ventilov ESBE VRG 131:
- Vykurovanie
- Chladenie
- Podlahové kúrenie
- Solárne systémy
- Ventilácia
- Centrálne rozvody
Jak nastavit trojcestný ventil ESBE do polohy 45° / otevřeno na 50 % (VRG)
O výrobcovi ESBE
Výroba a vývoj našich výrobkov stále prebiehajú vo švédskej dedine Reftele, kde to všetko začalo. Sme hrdí na dobrú povesť, akú si Švédsko a výrobky vydobyly po celom svete.
