Komplexný Sprievodca Trojcestnými Ventilmi: Funkcia, Typy a Použitie

Trojcestný ventil je kľúčovým prvkom v mnohých hydraulických, vykurovacích a klimatizačných systémoch. Jeho hlavnou funkciou je efektívna kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi pripojovacími portami. V závislosti od svojej konštrukcie dokáže trojcestný ventil buď spojiť dva samostatné prúdy média do jedného, čo sa nazýva miešací trojcestný ventil, alebo rozdeliť jeden prúd na dva samostatné výstupy. Tieto ventily nachádzajú široké uplatnenie v systémoch, kde je nevyhnutná precízna regulácia teploty, tlaku alebo prietoku média.

Vďaka svojej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín či plynov v komplexných systémoch, čo vedie k optimalizácii celkovej prevádzky inštalácie. Trojcestné ventily sú často integrované do vybavenia väčších zariadení, najmä vo vykurovacích systémoch používaných aj v rodinných domoch. Vo všeobecnosti má trojcestný ventil široké využitie v rôznych priemyselných odvetviach a v domácich inštaláciách ústredného kúrenia. Jeho hlavná úloha spočíva v regulácii smeru prietoku média, čo umožňuje precízne riadenie hydraulických alebo tepelných procesov.

Princíp Fungovania a Konštrukcia Trojcestného Ventilu

Fungovanie trojcestného ventilu spočíva v premyslenom riadení prietoku média medzi tromi portami. V závislosti od polohy vnútorného riadiaceho prvku, médium môže byť smerované do jedného z dvoch výstupov, alebo môže dôjsť k jeho zmiešaniu v požadovaných pomeroch. Vo vnútri ventilu dochádza k zmene cesty prietoku média otáčaním vretena alebo gule. Keď je vreteno v určitej polohe, médium preteká prvým výstupom. V inej polohe je prietok presmerovaný do druhého výstupu. V prípade miešacieho ventilu umožňuje pohyb vretena spojenie dvoch prúdov média do jedného, čím sa dosahuje presná regulácia teploty alebo tlaku.

Konštrukcia trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Kľúčovým prvkom je vnútorný mechanizmus zodpovedný za riadenie prietoku, ktorý umožňuje precíznu kontrolu smeru a objemu prietoku. Z vonkajšej strany má ventil tri pripojovacie hrdlá, ktoré sa môžu líšiť priemerom.

Tradične je teleso zariadenia vyrobené z bronzu. Pracovné predmety, ako napríklad zásobník a pružiny, sú vyrobené z ocele. Membrána je zvyčajne vyrobená z gumy a používa sa na utesnenie tyče ako dvojitý prstencový prvok. Spojovacie diely (armatúry) môžu byť závitové alebo spájkované, v závislosti od modelu trojcestného ventilu.

Jedna z najpoužívanejších verzií trojcestného ventilu má dopravné kanály (uhlový a priamy), hlavu pohonu a transport tokov v režime vykurovania alebo teplej úžitkovej vody. Zvyčajne sa v spojení s týmto zariadením používa elektromechanický pohon. Vďaka jeho prevádzke sa vykonáva dvojbodová regulácia. Pohon trojcestného ventilu teda môže byť ručný, elektromechanický (termostatický, s tepelnou hlavicou), elektrický alebo hydraulický.

Princíp činnosti trojcestného ventilu pre okruh plynového kotla je približne nasledujúci: keď je zariadenie v normálne otvorenom dopravnom režime, priamy priechodný dopravný kanál je otvorený, zatiaľ čo rohový priechodný kanál zostáva zatvorený. Iný stav mechanizmu zabezpečuje otvorenie uhlového transportného kanála, resp. zablokovanie priameho transportného kanála. Možné sú aj medzipolohy drieku trojcestného ventilu a klapky.

Typy Trojcestných Ventilov: Miešacie a Rozdeľovacie

Trojcestné ventily sa primárne delia na dva základné typy: miešacie a rozdeľovacie.

Miešacie Trojcestné Ventily

Miešacie ventily slúžia na miešanie dvoch kvapalín s rôznou teplotou v takom pomere, aby sa z ventilu docielila konkrétna požadovaná výstupná teplota. Konštrukcia miešacieho trojcestného ventilu je zvyčajne komplexnejšia, pretože musí efektívne kombinovať dva rôzne prúdy média s cieľom dosiahnuť jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií. Ich hlavnou úlohou je regulácia teploty pracovnej tekutiny kombináciou vysokoteplotných a nízkoteplotných tokov.

Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania meniacim sa podmienkám, čím zaisťuje stálu teplotu vody na výstupe. Týmto spôsobom minimalizuje riziko náhlych zmien teploty, čo je obzvlášť dôležité v domácich inštaláciách, kde má bezpečnosť používateľov zásadný význam.

Výhody trojcestného termostatického ventilu:

• Automatická regulácia teploty.
• Zvýšený komfort používania.
• Energetická efektívnosť.
• Minimalizácia rizika popálenín (v systémoch TÚV).
• Zabránenie nízkoteplotnej korózii kotla.
• Stabilná teplota v systémoch podlahového vykurovania.

Rozdeľovacie (Separačné) Trojcestné Ventily

V prípade rozdeľovacích ventilov je schéma konštrukcie o niečo jednoduchšia, avšak stále musí zabezpečovať presné riadenie prietoku pre spoľahlivú prevádzku v rôznych prevádzkových podmienkach. Rozdeľovacie ventily sa používajú vtedy, keď je potrebné súčasne dodávať chladiacu kvapalinu vo viacerých smeroch. V skutočnosti ide o zariadenie, ktoré vytvára stabilný prietok pri nastavenej teplote. Tieto ventily sú inštalované v sieťach, cez ktoré sa dodáva ohriaty vzduch, ako aj vo vodovodných systémoch.

Trojcestný deliaci ventil sa používa vtedy, keď je potrebné privádzať horúcu chladiacu kvapalinu vo viacerých smeroch. V zariadeniach separačného typu je vreteno vybavené dvoma ventilmi namontovanými vo výstupných potrubiach.

Klasifikácia Podľa Konštrukcie a Ovládania

Okrem funkčného delenia na miešacie a rozdeľovacie, sa ventily delia aj podľa mechaniky uzávierky, tvaru zástrčky, typu uzávierky, spôsobu pripojenia k okruhu a spôsobu riadenia:

• Mechanika uzávierky: napínacia alebo upchávka.
• Tvar zástrčky: v tvare L, T, S.
• Typ uzávierky: valcové, guľové, kužeľové.
• Pripojenie k okruhu: pomocou spojky, príruby, zvárania.
• Spôsob riadenia: automatický, poloautomatický, manuálny.

Podľa konštrukcie sú ventily rozdelené na sedlové ventily a rotačné ventily. Sedlové ventily majú princíp činnosti založený na vertikálnom pohybe tyče, čím sa nastavuje „sedlo tyče“. Tento typ patrí medzi zmiešavacie ventily a ovládanie sa často vykonáva elektromechanickým pohonom. Rotačné ventily majú kľúčovým prvkom rotačný sektor. Počas pohybu pôsobí tyč na guľový ventil, ktorý čiastočne alebo úplne preruší prívod chladiacej kvapaliny. Táto schéma nastavenia sa nazýva „loptička“. Tieto zariadenia majú zvýšenú odolnosť proti opotrebovaniu a sú prispôsobené veľkým teplotným rozdielom.

Ovládanie a Nastavenie Trojcestného Ventilu

Ovládanie trojcestného ventilu môže byť realizované rôznymi spôsobmi, v závislosti od špecifík systému. V jednoduchých inštaláciách sa používa ručné ovládanie pomocou páky alebo otočného gombíka. V moderných systémoch sa však čoraz častejšie využíva elektronický trojcestný ventil, ktorý poskytuje vyššiu presnosť a automatizáciu.

Elektronický trojcestný ventil je vybavený elektrickým pohonom, ktorý automaticky reguluje polohu vretena ventilu na základe riadiacich signálov. Pre optimálnu funkciu trojcestného ventilu je kľúčové jeho správne nastavenie, najmä v kontexte inštalácie ústredného kúrenia (ÚK). Regulácia teploty v trojcestnom ventile sa uskutočňuje presným nastavením polohy vretena, čo umožňuje kontrolovať pomer miešania teplej a studenej vody.

Nastavenie trojcestného ventilu závisí od cieľovej teploty, ktorú chcete dosiahnuť v danej inštalácii. Ak má ventil miešať horúcu vodu z kotla s chladnejšou vodou vracajúcou sa z inštalácie, mal by byť nastavený tak, aby dosiahol teplotu vhodnú pre daný okruh, napríklad 55 °C pre radiátory (čo zodpovedá teplote približne 20-22 °C v miestnosti). Pri manuálnom nastavení je potrebné ventil postupne regulovať a sledovať teplotu v okruhu, až kým nedosiahnete optimálne hodnoty. V systémoch s automatickým ovládaním servopohonom sa nastavenia obvykle konfigurujú v regulátore, ktorý ovláda polohu ventilu na základe nameraných teplôt.

Trojcestný Ventil s Termostatom

Trojcestný ventil s termostatom, známy aj ako trojcestný termostatický ventil, je špeciálny typ ventilu, ktorý automaticky reguluje teplotu média (napr. vody) v systéme. Vďaka vstavanému termostatu presne riadi miešanie teplej a studenej vody, čo umožňuje udržiavať stálu, nastavenú teplotu v inštalácii.

Tento ventil sa často používa v systémoch ústredného kúrenia a v inštaláciách teplej úžitkovej vody. Jeho výhodou je automatizácia procesu regulácie teploty, čo zvyšuje komfort používania a energetickú efektívnosť systému. V praxi eliminuje potrebu ručného nastavovania, čím zaisťuje stabilnú a bezpečnú prevádzku inštalácie a minimalizuje riziko prehriatia alebo ochladenia média.

Pohonné Mechanizmy

Typ hnacieho mechanizmu pre ventily môže byť rôzny:

• Hydraulický
• Elektromechanický: zahŕňa jednoduché termostatické pohony (reagujúce na expanziu kvapaliny) a pohony s termostatickou hlavicou a diaľkovým senzorom.
• Pneumatický
• Ručný: najjednoduchší pohon, kde sa nastavenie vykonáva otočením plastového uzáveru.

Elektricky ovládané ventily môžu byť riadené ovládačom s teplotnými snímačmi alebo servopohonom. Prítomnosť elektrického alebo servopohonu umožňuje naprogramovať teplotný režim podľa dennej doby.

Použitie Trojcestných Ventilov

Trojcestné ventily nachádzajú široké uplatnenie v rôznych oblastiach:

• Vykurovacie systémy: Na reguláciu teploty v miestnostiach, na zabezpečenie rovnomerného rozvodu tepla a na zabránenie prehriatiu jednotlivých vetiev. Sú nevyhnutné pri kombinácii rôznych typov vykurovacích systémov, napríklad plynového kotla s podlahovým vykurovaním.
• Systémy teplej úžitkovej vody (TÚV): Na miešanie teplej a studenej vody pre dosiahnutie bezpečnej a komfortnej teploty.
• Klimatizačné systémy: Na presné prispôsobenie teploty a prietoku vzduchu pre vyšší komfort používateľov.
• Priemyselné inštalácie: Na reguláciu prietoku rôznych typov tekutín, vrátane korozívnych médií, bahna, oleja a iných.
• Systémy podlahového vykurovania: Na udržiavanie optimálnej teploty vody dodávanej do systému a na zabezpečenie rovnomerného rozdelenia tepla.
• Kotly na tuhé palivá: Na boj proti kondenzácii vo vratnom okruhu.
• Inštalácia zmäkčovačov vody: Kde obtokový bypass výrazne šetrí čas.
• Regulácia zariadení na úpravu vzduchu vo vodných okruhoch.
• Použitie s tepelnými čerpadlami a solárnymi ohrevmi k bazénom: Kde umožňujú prispôsobiť prietok.
• Príslušenstvo k čerpadlám: Napr. pre čerpacie stanice odpadovej vody.
• Rozdeľovanie jedného zdroja vody na tri prípojky s nezávislými regulačnými ventilmi (kohútikové ventily).
• Systémy, kde je potrebné zabrániť nadmernému chladeniu a tvorbe kondenzácie vo fancoile.

Trojcestné Ventily v Systémoch Ústredného Kúrenia

Hlavným cieľom používania zmiešavačov je zabrániť "studenému návratu". Vďaka miešaniu médií môžeme zvýšiť teplotu vody vracajúcej sa do kotla (alebo iného zdroja tepla), čo umožňuje zabrániť kondenzácii pary na stenách kotla alebo podobného vykurovacieho zariadenia. To znamená, že v dlhodobom horizonte sa vyhneme korózii vnútri kotla, ktorá má zásadný vplyv na jeho životnosť a prevádzku. Aby sa predišlo korózii kotla, je potrebné nastaviť ventil tak, aby voda vracajúca sa do kotla mala teplotu najmenej 50-55°C (môžete sa stretnúť s rôznymi údajmi oscilujúcimi okolo tejto hranice). Samozrejme, ak hovoríme o nízkoteplotných systémoch, v ktorých zariadenie pracuje napríklad na 45°C - napríklad pri kondenzačných kotloch alebo tepelných čerpadlách - teplota návratu by mala byť primerane nižšia. Týka sa to hlavne oceľových kotlov, staré liatinové kotly nevyžadujú miešanie, aj keď ho možno používať z iných dôvodov, napríklad na dosiahnutie možnosti regulácie teploty.

Trojcestný ventil a štvorcestný ventil sa líšia hlavne konštrukciou a funkciou v systéme vykurovania. Trojcestný ventil má tri prietokové porty a môže miešať dva prúdy média alebo rozdeľovať jeden prúd do dvoch okruhov. Na druhej strane, štvorcestný ventil má štyri prietokové porty a môže súčasne fungovať ako miešací aj rozdeľovací ventil. Umožňuje zároveň regulovať teplotu na prívode a návrate, čo je obzvlášť užitočné v zložitejších inštaláciách, napríklad s kotlami na tuhé palivá.

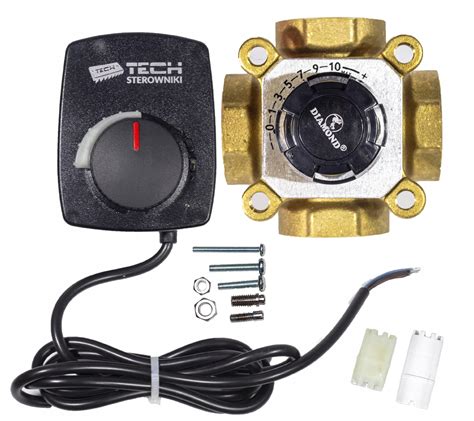

Trojcestné Ventily s Pohonom

Trojcestný ventil s pohonom je ventil s tromi priechodnými portami, ktorý je vybavený pohonom - zariadením, ktoré automaticky riadi polohu ventilu. Pohon môže byť pneumatický, elektrický alebo hydraulický. Umožňuje diaľkové ovládanie ventilu a automatizáciu jeho činnosti. Vďaka pohonu môže ventil presne kontrolovať prietok médií, byť integrovaný do systémov automatizácie a reagovať na signály zo senzorov.

Vo väčšine trojcestných ventilov s pohonom je pohon zvyčajne prídavným, autonómnym zariadením, ktoré je možné namontovať na trojcestný ventil a ktoré možno tiež odpojiť. V praxi to znamená, že trojcestný ventil a pohon sú dva samostatné prvky, ktoré sú spojené za účelom automatizácie práce ventilu. Pohon je namontovaný na ventile, aby automaticky riadil jeho polohu, ale môže byť odpojený, keď je to potrebné, napríklad na výmenu, údržbu alebo opravu. Po odpojení pohonu môže byť ventil stále obsluhovaný manuálne, ak je na to prispôsobený.

Ventil s pohonom sa používa na presné riadenie prietoku médií v systémoch vykurovania, chladenia a priemyselných zariadeniach. Napríklad ventil s pohonom pre tepelné čerpadlo môže byť použitý na riadenie smeru prietoku vykurovacieho média medzi rôznymi okruhmi, čím optimalizuje činnosť systému centrálneho vykurovania. Ventil s pohonom pre podlahové vykurovanie umožňuje reguláciu teploty v jednotlivých zónach podlahového vykurovania, čo zabezpečuje rovnomerné a komfortné rozloženie tepla v celom dome. Tieto ventily sú kľúčové v automatizačných systémoch, ktoré vyžadujú diaľkové a presné riadenie prietoku podľa aktuálnych potrieb používateľa.

Trojcestné ventily s pohonom ponúkajú mnoho významných výhod v systémoch vykurovania a chladenia, čo ich robí populárnou voľbou v moderných inštaláciách. Vďaka automatizácii ich fungovania môžu používatelia očakávať zlepšenie efektívnosti a komfortu pri obsluhe systémov.

Výhody trojcestného ventilu s pohonom:

• Presná regulácia prietoku.
• Diaľkové ovládanie.
• Úspora energie.
• Zvýšená životnosť systému.
• Jednoduchá adaptácia na meniace sa podmienky.

Špecifiká pre Sprchové Systémy

V rámci vodovodných systémov, najmä v sprchových súpravách, zohráva trojcestný ventil kľúčovú úlohu pri prepínaní alebo miešaní prietoku tekutín. Trojcestný kohútik slúži na prepínanie medzi tromi režimami: vypnutie, sprcha a prúd. Tieto ventily sú navrhnuté tak, aby poskytovali flexibilitu pri ovládaní toku vody, čo je obzvlášť užitočné v sprchových systémoch, kde je potrebné prepínať medzi rôznymi typmi prúdu alebo úplne zastaviť vodu.

Pri výbere pre sprchové súpravy je dôležité zohľadniť vlastnosti ako nastaviteľný objem vody a pripojenie hadice, kde štandardné pripojenie pre sprchové hadice je 1/2". Materiál ventilu môže byť z mosadze alebo PVC, pričom ovládacia páka môže byť kovová pre zvýšenú odolnosť. Trojcestné ventily sú navrhnuté ako v praxi overené riešenie na uvoľnenie, zablokovanie alebo zmenu smeru prúdenia pri preprave kvapalín. Ich odolnosť voči tlaku sa zvyčajne pohybuje do maximálne 1 bar, pričom mnohé modely sú dodávané s montážnou doskou pre jednoduchú inštaláciu.

Inštalácia a Výber Trojcestného Ventilu

Správna Montáž

Správna montáž trojcestného ventilu je kľúčová pre jeho správnu funkciu a dlhú životnosť. Pri inštalácii je potrebné dodržiavať niekoľko základných krokov:

• Správna orientácia: Ventil je potrebné nainštalovať v správnej polohe podľa značiek na tele, ktoré označujú smer prietoku (napr. A - priamy smer, B - obtokový smer, AB - kombinovaný vstup/výstup).
• Typ ventilu: V závislosti od smeru prietoku sa rozlišujú modely so symetrickým (T-tvar) alebo asymetrickým (L-tvar) dizajnom.
• Umiestnenie pohonu: Pri inštalácii zmiešavacieho ventilu nesmie byť jeho pohon alebo termostatická hlavica umiestnená smerom nadol.
• Príprava potrubia: Pred inštaláciou je potrebné vypnúť prívod vody a skontrolovať potrubie na prítomnosť nečistôt.
• Prístupnosť: Ventil by mal byť nainštalovaný na mieste, ktoré umožňuje ľahký prístup pre prípadnú kontrolu, údržbu alebo demontáž.
• Doplnkové komponenty: Pred a za ventilom sa odporúča inštalovať tlakomery a pred ventilom filter na zachytávanie nečistôt. Vhodné je tiež inštalovať vyvažovací ventil.
• Rovné úseky: Je dôležité dodržiavať odporúčané rovné úseky potrubia pred a za ventilom, aby sa predišlo zmene deklarovaných technických charakteristík.

Trojcestný ventil by mal byť namontovaný pred čerpadlom. Takéto umiestnenie umožňuje efektívne miešanie alebo rozdeľovanie prúdov média pred jeho prečerpaním. Ventil pred čerpadlom zabezpečuje stabilný prietok a bráni kavitácii, ktorá by mohla poškodiť čerpadlo. Trojcestný ventil môže byť namontovaný ako na prívode, tak aj na návrate, v závislosti od požadovaného efektu v vykurovacom alebo chladiacom systéme. Montáž na prívode umožňuje kontrolovať teplotu média dodávaného do systému, čo je užitočné v inštaláciách, kde je dôležité zabezpečiť médium s vhodnou teplotou pre spotrebiče tepla (napr. radiátory, podlahové vykurovanie). Miešací ventil v tomto prípade chráni inštaláciu pred prehriatím. Montáž na návrate je výhodná, ak potrebujete regulovať teplotu vody vracajúcej sa do zdroja tepla, čím možno chrániť kotol pred príliš nízkou teplotou návratu, čo je obzvlášť dôležité pre kotly na tuhé palivá.

Pri inštalácii zmiešavacieho ventilu do systému diaľkového vykurovania existuje niekoľko možností zapojenia, ktoré závisia od charakteru vykurovacieho systému. V niektorých prípadoch je potrebné inštalovať prepojku na škrcenie nadmerného tlaku alebo vyvažovací ventil.

Výrobcovia a Kritériá Výberu

Na trhu je dostupná široká škála trojcestných ventilov od rôznych výrobcov. Pri výbere je dôležité zohľadniť nasledujúce faktory:

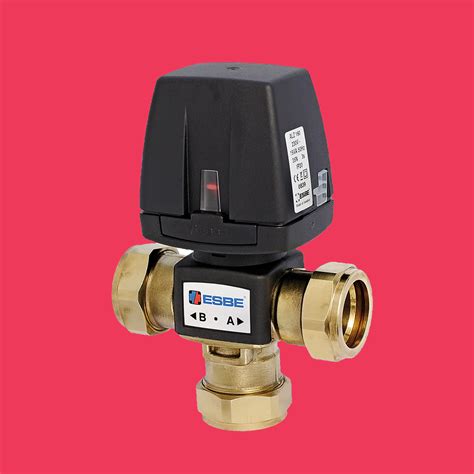

• Renomovaní výrobcovia: Odporúča sa uprednostniť produkty od overených značiek, ako sú Esbe (Švédsko), Danfoss (Dánsko), Valtec (Taliansko/Rusko), Honeywell (USA) alebo Navien (Kórea).
• Materiál: Produkty z medi alebo mosadze majú väčšiu odolnosť proti opotrebovaniu.
• Technické parametre: Je nevyhnutné zohľadniť úroveň tlaku, maximálnu teplotu chladiacej kvapaliny, prípustný pokles tlaku a objem vody prechádzajúcej ventilom.
• Kapacita: Výkon vášho vodovodného systému by mal byť porovnaný s koeficientom priechodnosti zariadenia.

Pri výbere trojcestného ventilu s pohonom je dôležité zohľadniť parametre, ktoré zabezpečia optimálnu činnosť v danej inštalácii:

• Veľkosť ventilu: Výber správnej veľkosti pripojovacích nátrubkov (napr. 1 palec alebo 5/4 palca).
• Typ pohonu: Pohon môže byť elektrický, pneumatický alebo hydraulický.
• Prevádzkový tlak: Miešací trojcestný ventil s pohonom musí byť prispôsobený na prácu pri stanovenom tlaku, aby sa predišlo poškodeniam alebo netesnostiam v systéme.
• Teplotný rozsah.
• Materiál.

Riešenie Problémov a Kontrola

V súvislosti s poruchami domácich plynových kotlov sa používatelia často stretávajú s poruchou trojcestného ventilu. Pokazený trojcestný ventil môže spôsobovať nesprávnu funkciu vykurovacieho systému, prejavujúcu sa nerovnomerným rozložením tepla, príliš nízkou teplotou v miestnostiach alebo nadmerným zvýšením teploty. Preto je dôležité vedieť, prečo toto zariadenie zlyháva a ako ho v prípade potreby diagnostikovať a opraviť. Ako skontrolovať trojcestný ventil, aby ste si boli istí, že funguje? Je potrebné vykonať vizuálnu kontrolu, overiť správnu činnosť servopohonu a monitorovať teplotu a prietok média v systéme.
