Trojcestný ventil: Popis a funkcia

Trojcestný zmiešavací ventil je kľúčovým komponentom v mnohých moderných systémoch vykurovania, chladenia a distribúcie vody. Jeho hlavnou úlohou je miešanie horúcej a studenej vody s cieľom dosiahnuť presne požadovanú výstupnú teplotu. Vďaka svojej všestrannosti nachádza uplatnenie v širokej škále aplikácií, od podlahového vykurovania a solárnych systémov až po centrálne rozvody pitnej a nepitnej vody.

Funkcia a využitie trojcestného ventilu

Trojcestný ventil s tromi priechodnými portami, nazývanými aj cestami, umožňuje regulovať prietok médií. Môže slúžiť buď na miešanie dvoch prúdov média do jedného, alebo na rozdelenie jedného prúdu na dva samostatné.

Využitie trojcestných zmiešavacích ventilov je veľmi široké:

• Rozvody a regulácia vykurovacej vody s dosiahnutím požadovanej výslednej teploty.
• Centrálne rozvody.
• Podlahové vykurovanie, kde umožňuje reguláciu teploty v jednotlivých zónach pre komfortné rozloženie tepla.
• Solárne systémy.
• Rozvody a inštalácie chladiacich systémov.
• Aplikácie pre ventiláciu a prevádzku klimatizácie.

Niektoré typy trojcestných zmiešavacích ventilov môžu fungovať aj ako rozdeľovacie kohúty, čo rozširuje ich funkčnosť.

Typy a ovládanie trojcestných ventilov

Ventily je možné ovládať tromi základnými spôsobmi:

• Manuálne: Pomocou kolieska so stupnicou, ktoré umožňuje priamu úpravu polohy ventilu.
• Termostatická patróna: Tento typ využíva teplotne citlivý prvok na automatickú reguláciu teploty.
• Servopohon: Pre automatizované riadenie je možné ventil vybaviť servopohonom (elektrickým, pneumatickým alebo hydraulickým). Na jeho montáž je však často potrebný špeciálny adaptér.

Konštrukčné riešenia a pripojenie

Pripojenie ventilov je riešené pomocou vonkajších alebo vnútorných závitov, existujú však aj verzie s prírubovým pripojením. Základné komponenty trojcestného ventilu zahŕňajú teleso, vložku ventilu, kužeľ ventilu, driek ventilu, sedlo ventilu, odľahčovaciu komoru a tesnenie. Teleso je zvyčajne vyrobené z mosadze alebo bronzu s galvanickým povlakom.

Trojcestné ventily sa delia na dva hlavné typy podľa konštrukcie a funkcie:

• Zmiešavacie ventily: Majú jeden výstup a dva vstupy. Ich hlavnou funkciou je miešanie dvoch prúdov tekutín s rôznymi teplotami na dosiahnutie požadovanej výstupnej teploty. Sú ideálne pre systémy podlahového vykurovania, kde zabraňujú prehriatiu povrchu.
• Separačné (rozdeľovacie) ventily: Používajú sa vtedy, keď je potrebné privádzať chladiacu kvapalinu vo viacerých smeroch súčasne.

Podľa tvaru zástrčky sa ventily delia na typ L (primárne distribučná funkcia) a typ T (zmiešavacia alebo rozdeľovacia funkcia). Typ T má zvyčajne zložitejšiu konštrukciu a štvorstranné sedlo ventilu, zatiaľ čo typ L má obojstranné sedlo.

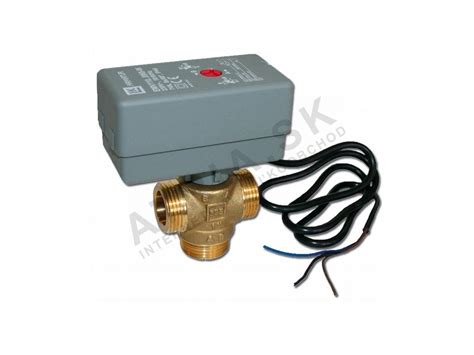

Trojcestný ventil s pohonom

Trojcestný ventil s pohonom je zariadenie, ktoré pomocou automatického riadiaceho mechanizmu (pohonu) reguluje polohu ventilu. Pohon môže byť elektrický, pneumatický alebo hydraulický. Toto riešenie umožňuje diaľkové ovládanie a automatizáciu procesov, čo je kľúčové pre moderné systémy.

Pohon je zvyčajne samostatné zariadenie, ktoré sa montuje na ventil a dá sa aj odpojiť. To umožňuje manuálne ovládanie ventilu v prípade potreby údržby alebo opravy pohonu.

Výhody trojcestných ventilov s pohonom:

• Presná regulácia prietoku a teploty.
• Možnosť diaľkového ovládania.
• Úspora energie vďaka optimalizácii prevádzky.
• Zvýšená životnosť systému.
• Jednoduchá adaptácia na meniace sa prevádzkové podmienky.

Ventily s pohonom sú bežne používané v systémoch HVAC (vykurovanie, ventilácia a klimatizácia), v čerpadlových skupinách a v automatizačných systémoch, kde je potrebná dynamická kontrola parametrov.

Pripojenie trojcestného ventilu s pohonom

Pripojenie vyžaduje presné dodržiavanie hydraulickej schémy systému. Pohon sa pripája k systému automatizácie, ktorý riadi jeho činnosť. V prípade elektrických pohonov je nevyhnutné správne pripojiť napájacie a signálové káble podľa dokumentácie výrobcu.

Výber a inštalácia trojcestného ventilu

Pri výbere trojcestného ventilu je dôležité zohľadniť:

• Veľkosť ventilu: Správny výber pripojovacích nátrubkov.
• Typ pohonu: Elektrický, pneumatický alebo hydraulický.
• Prevádzkový tlak: Ventil musí byť prispôsobený tlaku v systéme.
• Teplotný rozsah: Maximálne a minimálne prevádzkové teploty.
• Materiál: Odolnosť voči korózii a opotrebeniu.

Pri inštalácii je kľúčové dodržiavať pokyny výrobcu a správne orientovať ventil podľa šípok na tele, ktoré označujú smer prietoku. Dôležité je tiež zabezpečiť, aby pohon alebo termostatická hlavica neboli umiestnené nadol. Pred inštaláciou je potrebné potrubie dôkladne vyčistiť od nečistôt.

Pre optimálnu funkciu sa odporúča pred ventil nainštalovať vhodný filter a pred aj za ventilom tlakomery. V niektorých systémoch je tiež vhodné použiť vyvažovací ventil.

Cena trojcestného ventilu

Cena trojcestného ventilu s pohonom sa líši v závislosti od typu pohonu, veľkosti ventilu a výrobcu. Štandardné modely s pripojovacími rozmermi 1 palec alebo 5/4 palca sa môžu pohybovať v cenovom rozmedzí od 90 do 150 eur. Ceny môžu narásť pri špeciálnych požiadavkách, ako sú pohony so zvýšeným výkonom alebo ventily vyrobené z odolnejších materiálov.

Výrobcovia trojcestných ventilov

Na trhu existuje široká ponuka trojcestných ventilov od rôznych výrobcov. Medzi renomované značky patria:

• Esbe: Švédska firma známa spoľahlivosťou a odolnosťou svojich výrobkov.
• Navien: Kórejský výrobca ponúkajúci kvalitné ventily, často kompatibilné s ich kotlami.
• Danfoss: Dánska spoločnosť zameraná na presnosť nastavenia a automatickú prevádzku.
• Valtec: Taliansko-ruská značka ponúkajúca kvalitné a cenovo dostupné ventily.
• Honeywell: Americká spoločnosť známa efektivitou svojich produktov.
