Trojcestný ventil je jedným z kľúčových prvkov používaných v mnohých hydraulických, vykurovacích a klimatizačných systémoch. Jeho hlavnou funkciou je kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi portami. V závislosti od typu môže trojcestný ventil spojiť dva prúdy média do jedného (tzv. miešací trojcestný ventil) alebo rozdeliť jeden prúd na dva samostatné.
Konštrukcia a princíp fungovania
Schéma trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Kľúčovým prvkom v konštrukcii je vnútorný mechanizmus, ktorý riadi prietok média medzi týmito portami, čo umožňuje presné riadenie smeru a množstva prietoku. Fungovanie tohto zariadenia spočíva v otáčaní vretena alebo gule, ktoré menia cestu prietoku média.
Typy ventilov podľa funkcie
- Miešací ventil: Spája dva prúdy média do jedného, čo umožňuje presnú reguláciu teploty alebo tlaku.
- Rozdeľovací ventil: Rozdeľuje jeden prúd média do dvoch rôznych okruhov, čo je užitočné v systémoch, kde je potrebné súčasne zásobovať napríklad radiátory a bojler.
Využitie v domácich a priemyselných inštaláciách
Trojcestné ventily nachádzajú široké uplatnenie v inštaláciách, kde je potrebná presná regulácia teploty, tlaku alebo prietoku média. Montáž v inštalácii ústredného kúrenia (ÚK) umožňuje optimalizovať prevádzku vykurovacích systémov, čo vedie k úspore energie a zlepšeniu prevádzkovej účinnosti. V klimatizačných systémoch pomáhajú tieto ventily presne prispôsobiť teplotu a prietok vzduchu, čo vedie k vyššiemu komfortu používateľov.
| Typ ventilu | Hlavné využitie | Spôsob ovládania |
|---|---|---|
| Miešací | Regulácia teploty (podlahové kúrenie) | Manuálne, termostatické, servopohon |
| Rozdeľovací | Prepínanie okruhov (TÚV a radiátory) | Elektronický pohon |
Moderné riešenia: Termostatické a elektrické ventily
Pre zabezpečenie automatizácie a vyššieho komfortu sa čoraz častejšie využívajú pokročilé verzie ventilov:
- Trojcestný termostatický ventil: Automaticky reguluje miešanie teplej a studenej vody, čím udržuje stálu, nastavenú teplotu v inštalácii. Eliminuje potrebu ručného nastavovania a chráni systém pred prehriatím.

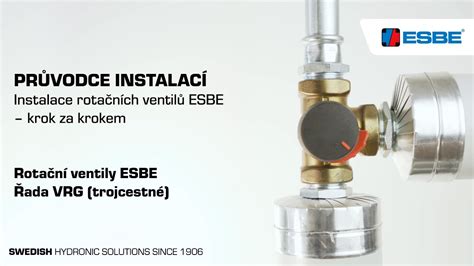

- Elektronický trojcestný ventil (s pohonom): Je vybavený elektrickým pohonom, ktorý automaticky reguluje polohu vretena ventilu podľa riadiacich signálov. Umožňuje diaľkové ovládanie a integráciu do inteligentných systémov budov.
Tipy pre správnu montáž a údržbu
Správne nastavenie trojcestného ventilu je nesmierne dôležité pre správne fungovanie celej inštalácie. Pri montáži je potrebné dodržiavať nasledujúce zásady:
- Ventil by mal byť namontovaný pred čerpadlom, čo zabezpečuje stabilný prietok a bráni kavitácii.
- Smery prietoku musia zodpovedať označeniam na tele ventilu.
- V prípade použitia servopohonu musí byť zariadenie správne kalibrované podľa dokumentácie výrobcu.
- Do systému sa odporúča pred ventil nainštalovať vhodný filter na vodu, aby sa predišlo zaneseniu vnútorných mechanizmov nečistotami.
Pri výbere ventilu je nutné zohľadniť veľkosť pripojovacích nátrubkov (napr. 3/8", 1" alebo 5/4"), prevádzkový tlak a teplotný rozsah média. V prípade, že si nie ste istí výberom konkrétneho typu pre vašu inštaláciu, je vhodné kontaktovať odborníkov na čerpaciu techniku, ktorí vám pomôžu vybrať komponenty kompatibilné s vašim systémom.
