Trojcestné hydraulické ventily: Komplexný sprievodca funkciami a aplikáciami

Hydraulický ventil je dôležitým komponentom v hydraulickom systéme, ktorý riadi prietok a smer hydraulického oleja. Zohrávajú zásadnú úlohu pri zabezpečovaní správnej prevádzky a účinnosti hydraulických strojov a zariadení. Dva bežne používané typy hydraulických ventilov sú trojcestné ventily a štvorcestné ventily. Hoci sa oba používajú na usmernenie prietoku hydraulického oleja, ich funkcie a aplikácie sa líšia. V tomto článku preskúmame trojcestné ventily a zdôrazníme ich jedinečné vlastnosti a výhody.

Základy trojcestného hydraulického ventilu

Trojcestný hydraulický ventil je kľúčovým komponentom hydraulického systému, ktorý zabezpečuje smerové ovládanie a reguláciu prietoku. Tento typ ventilu má tri porty, ktoré usmerňujú tok hydraulickej kvapaliny v rôznych smeroch. Prietokové cesty vo ventile sú starostlivo navrhnuté tak, aby zabezpečili hladkú a efektívnu prevádzku. Okrem toho je do ventilu integrovaný mechanizmus na uvoľnenie tlaku, ktorý zabraňuje poškodeniu pretlakom.

Funkcia trojcestného hydraulického ventilu je založená na jeho schopnosti prepínať medzi dvoma polohami: neutrálnou a aktívnou. V neutrálnej polohe ventil blokuje tok tekutiny a bráni akémukoľvek pohybu alebo pohybu. Po prepnutí do aktívnej polohy ventil smeruje tekutinu do jednej z dvoch dostupných dráh v závislosti od požadovaného smeru pohybu.

Podrobný princíp fungovania a štruktúra

Trojcestný hydraulický ventil je hydraulický regulačný ventil s tromi rozhraniami tekutín - môže mať jeden vstup a dva výstupy, alebo dva vstupy a jeden výstup. Jeho primárnou úlohou je prepínanie cesty prietoku posunutím jadra ventilu, čím sa dosahuje smerová kontrola, distribúcia prietoku a regulácia tlaku v hydraulickom systéme. V systémoch s vysokým tlakom alebo v núdzových situáciách môže ventil rýchlo odrezať hlavnú čiaru a prepnúť na obtok, čím chráni systém.

Štrukturálne sa trojcestný ventil skladá z týchto kľúčových komponentov:

• Teleso ventilu: Obsahuje tri pripojovacie porty (vstup, výstup A, výstup B). Zvyčajne je vyrobené z nehrdzavejúcej ocele, liatej ocele alebo zliatiny, ktoré sú odolné voči vysokému tlaku a korozívnym médiám.
• Jadro ventilu: Určuje konektivitu tekutého kanála pomocou mechanického, hydraulického alebo elektromagnetického posunu.
• Ovládacie zariadenie: Zahŕňa manuálnu prevádzkovú páku, hydraulický piest alebo elektromagnetickú cievku, ktorá spúšťa pohyb jadra ventilu.

Pracovný princíp spočíva v posune jadra ventilu. Keď je jadro poháňané do rôznych pozícií, mení sa pripojenie medzi tromi rozhraniami (napríklad vstup → výstup A alebo vstup → výstup B). Vstavaný piest môže znížiť odolnosť proti prietoku a zlepšiť rýchlosť prepínania a stabilitu.

Klasifikácia trojcestných ventilov

Trojcestné ventily sa dajú klasifikovať podľa rôznych kritérií:

• Klasifikácia podľa funkcie:
  • Konvergenčný ventil: Dva vstupy sa zlúčia do jedného výstupu. Je vhodný pre scenáre, kde sa spájajú hydraulické zdroje z viacerých miest.
  • Diverter Valve (Rozdeľovací ventil): Jeden vstup sa presmeruje na dva výstupy na koordinovanú kontrolu viacerých ovládačov.
• Klasifikácia podľa metódy riadenia:
  • Hydraulický typ: Spolieha sa na systémový hydraulický tlak na pohon jadra ventilu. Je vhodný pre scenáre s veľkým prietokom a vysokým tlakom, napríklad v systémoch ochrany proti vysokému tlaku.
  • Elektromagnetický typ: Riadený elektrickými signálmi. Je vhodný pre presné systémy s vysokým stupňom automatizácie.

Okrem týchto klasifikácií sa trojcestné ventily delia aj na zmiešavacie a oddeľovacie:

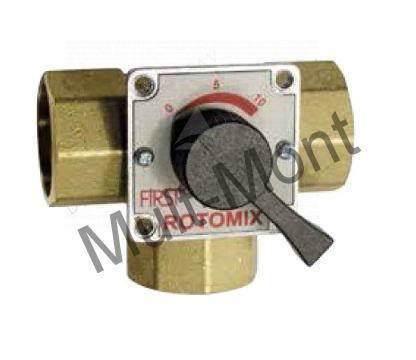

• Zmiešavacie ventily: Znižujú teplotu chladiacej kvapaliny zmiešaním horúcej vody a ochladeného prúdu. Majú jeden vstup a dva výstupy a používajú sa na reguláciu teploty prietoku.
• Oddeľovacie ventily: Bez zmeny teploty rozdelia tok na dve časti. Majú jedno vstupné potrubie a dve výstupné potrubia. Používajú sa na presmerovanie toku do rôznych okruhov.

Ovládanie a praktické aplikácie trojcestných ventilov

Zónové alebo prepínacie ventily s tromi cestami sa často prevádzkujú pomocou 230 V motora. Tento motor zabezpečuje, že sa ventil otvorí (prevádzkový stav „OTV“) alebo zatvorí (prevádzkový stav „ZATV“) po odstránení napätia. Ovládanie sa v praxi realizuje cez reléový kontakt v riadiacom systéme.

Alternatívne je možné ventil obsluhovať aj prostredníctvom servomotora s pohonom 230 V. V tomto prípade ovládacie napätie variuje medzi nulou a desiatimi voltami, čo umožňuje postupné prestavovanie ventilu podľa potrieb vykurovacieho okruhu. Výhodou je plynulá regulácia bez striktných obmedzení medzi jednotlivými cestami. Spravidla sa trojcestný ventil ovládaný servomotorom používa pri zmiešavačoch pre vykurovací okruh. Elektricky prevádzkované regulačné ventily sa z dôvodu nízkych teplotných zaťažení inštalujú väčšinou vo vratnom potrubí vykurovacieho systému.

Prečo sú trojcestné ventily potrebné v praxi?

Vo vykurovacom systéme musia všetky komponenty navzájom perfektne reagovať, aby bola zaručená bezpečnosť, efektivita a bezchybná prevádzka. Trojcestný ventil sa stará o potrebné zníženie prívodnej teploty. V praxi je takýto ventil potrebný napríklad ako zmiešavač v prípadoch, keď sa tradičný plynový vykurovací systém používa spolu s podlahovým vykurovaním. V takomto prípade sa vykurovacie médium s nižšou teplotou z vratného potrubia zmiešava s médiom s vyššou teplotou.

Okrem toho umožňuje postup prostredníctvom jednotlivých ciest aj separátne napájanie teplou vodou od vykurovania bytu alebo domu. Zároveň je však možné aj paralelné využívanie, ktoré umožňuje permanentné vykurovanie bez nutnosti stanovovať prioritu medzi ohrevom teplej vody a vykurovaním.

Tento typ ventilu sa bežne používa aj v rôznych hydraulických aplikáciách, ako sú rýpadlá, žeriavy a hydraulické lisy. Umožňuje presné riadenie prietoku hydraulického oleja, čo zabezpečuje presnú a efektívnu prevádzku ťažkých strojov.

Porovnanie s inými hydraulickými ventilmi a konštrukčné aspekty

Rozdiel medzi 2-cestným a 3-cestným ventilom

Rozdiel medzi 2-cestným a 3-cestným ventilom spočíva v počte portov a ich funkcii:

Trojcestný ventil ako kontrolór dopravy

Pridaním tretieho portu sa ventil stáva kontrolórom dopravy. 3-cestný ventil obsahuje tri špecializované porty: tlak (P), pracovný (A) a nádrž (T). Najbežnejšou aplikáciou 3/2 smerových regulačných ventilov je ovládanie jednočinných hydraulických valcov. Tieto valce sa spoliehajú na hydraulický tlak na vysunutie v jednom smere, zatiaľ čo na stiahnutie využívajú vnútornú pružinu alebo vonkajšie zaťaženie.

Vo vysunutej polohe sa cievka ventilu posunie, aby pripojila P k A, pričom izoluje T. V komore valca sa vytvára tlak, ktorý prekonáva silu pružiny alebo záťaže a posúva piest smerom von. Keď sa ventil vráti do svojej resetovacej polohy (zvyčajne vrátená pružinou), pripojí A k T, pričom izoluje P. Toto integrované riadenie prívodu a výfuku je to, čo oddeľuje 3-cestný ventil od dvoch samostatných 2-cestných ventilov v sérii.

Rozhodujúcou funkčnou požiadavkou je spoľahlivá aktivácia cesty A-to-T v resetovacej polohe ventilu. Bez tejto výfukovej cesty nemôže zaťahovací mechanizmus fungovať. Z hľadiska systému 3-cestný ventil kombinuje funkcie dvoch samostatných 2/2 izolačných ventilov do jedného komponentu, ktorý riadi prívod aj spätný tok tekutiny prostredníctvom jediného riadiaceho signálu. Špeciálny port nádrže (T) na 3-cestných ventiloch je nevyhnutný pre potrebnú dekompresiu tekutiny. Bez tejto spätnej dráhy nemôžu valce s vratnou pružinou fungovať. Pre aplikácie vyžadujúce presmerovanie tekutiny, ako sú obtokové okruhy alebo ovládanie pohonu, jeden 3-cestný ventil zvyčajne ponúka vynikajúcu hospodárnosť a priestorovú efektívnosť v porovnaní s použitím dvoch alebo viacerých 2-cestných izolačných ventilov.

Obmedzenia tlaku a smerová špecifickosť

Je dôležité venovať pozornosť obmedzeniam tlaku, ktoré sa často líšia medzi portami. Napríklad menovitý tlak spätného (T) portu je zvyčajne oveľa nižší ako pracovného (A/B) alebo tlakového (P) portu. Obrátenie P a T pripojení by mohlo poškodiť čerpadlo alebo pretlakovať nádrž, čo zvýrazňuje kritickú smerovú špecifickosť v 3-cestnom dizajne.

Konštrukcia a materiály

Telo ventilu je zvyčajne vyrobené z mosadzných zliatin, liatiny alebo iných materiálov s antikoróznym povlakom. Regulačný prvok (tyč alebo guľa) je umiestnený vo vnútri ventilu. Guľové ventily majú vyšší prietok vďaka nižšiemu hydraulickému odporu regulačného prvku.

Fyzická konštrukcia ventilu (doska alebo cievka) určuje jeho výkonové charakteristiky vrátane netesnosti, rýchlosti a schopnosti udržať tlak:

• Tanierové ventily (Poppet valves): Spoliehajú sa na tesniaci prvok, ktorý tesne prilieha k sedlu ventilu, aby vytvoril takmer dokonalú bariéru. Poskytujú vynikajúcu integritu tesnenia a sú ideálne pre aplikácie vyžadujúce udržiavanie tlaku alebo absolútnu izoláciu. Miera vnútorného úniku je extrémne nízka. Nízky únik je kritický pre izolačnú úlohu 2-cestných ventilov. Tanierové ventily sú vhodnejšie pre náhle, kritické uzatváracie funkcie.
• Cievkové ventily (Spool valves): Pozostávajú z hriadeľa s viacerými tesniacimi plochami (piestami), ktoré sa pohybujú axiálne v tele ventilu. Spoliehajú sa na presné výrobné tolerancie a dynamické tesnenia. Poskytujú konzistentné časy odozvy a sú vhodnejšie na udržiavanie tlaku v smere prúdenia. Majú však vyššiu mieru vnútornej netesnosti. 3-cestný systém vyžaduje krátky prechodový stav na riadenie prenosu tekutiny medzi portami, čomu sa prirodzene prispôsobuje konštrukcia cievky.

Výber a inštalácia trojcestného ventilu

Výber správneho hydraulického ventilu

Výber správneho hydraulického ventilu môže rozhodnúť o úspechu alebo zlyhaní systému. Je dôležité zvoliť ventil, ktorý spĺňa špecifické požiadavky vášho systému, aby sa zabezpečila správna prevádzka a zabránilo sa potenciálnym problémom. Stručne povedané, výber správneho hydraulického ventilu je rozhodujúci pre dosiahnutie optimálneho výkonu a účinnosti vo vašom hydraulickom systéme.

Pri výbere je potrebné zvážiť faktory, ako je typ kvapaliny, rozsah tlaku, prietok, požiadavky na ovládanie, náklady, dostupnosť a údržba. Starostlivým vyhodnotením týchto faktorov a výberom ventilu, ktorý vyhovuje špecifickým potrebám vašej aplikácie, môžete zabezpečiť hladkú prevádzku, predchádzať potenciálnym problémom a maximalizovať výhody vášho hydraulického systému.

Výber termostatického zmiešavacieho zariadenia (špecifické pre vykurovacie systémy)

Pri výbere termostatického zmiešavacieho zariadenia je potrebné zvážiť štyri kritériá:

1. Počet kontúr: Pre jednookruhové vykurovanie sú vhodné ventily s tepelnou hlavou. Pre zložité systémy s mnohými okruhmi je potrebná miešacia jednotka s automatickým elektrickým pohonom.
2. Priemer: Priemer pripojovacieho potrubia by nemal byť menší ako prierez okruhov vykurovacieho zariadenia.
3. Šírka pásma: Porovnajte hodnotu koeficientu kapacity ventilu s celkovým výkonom vykurovacej konštrukcie.
4. Materiál: Mosadz má vysokú odolnosť proti korózii a pevnosť. Medené zliatiny sú odolnejšie a ľahšie ako liatinové.

Cena a inštalácia

Cena trojcestných ventilov sa pohybuje od približne 90 do 150 eur. Najdrahšie modely sú vybavené vysoko presnými senzormi a programovateľnými tepelnými režimami. Cena závisí aj od výrobcu; najdostupnejšie vyrábajú spoločné podniky s továrňami v Rusku (napr. Valtec).

Neodporúča sa šetriť na funkčnosti zariadenia, pretože správne zvolený trojcestný automatický ventil môže znížiť spotrebu paliva až o 50 %. Zariadenia s akýmkoľvek typom pohonu sa inštalujú podobne. Hlavná ťažkosť spočíva v zostavení správnej vykurovacej schémy a určení umiestnenia ventilu. Odporúča sa zveriť inštaláciu kvalifikovaným odborníkom.

Pokyny na inštaláciu

1. Pripravte si trojcestný ventil a nástroje na inštaláciu.
2. Ak boli vykurovacie okruhy predtým používané, vypustite vodu.
3. Umiestnite ventil za prietokom, podľa šípok na puzdre.
4. Skontrolujte otvory na výrobku, aby ste sa uistili, že neobsahujú zvyškové častice.
5. Os termostatickej hlavice umiestnite kolmo na os potrubia.
6. Pri montáži zvoľte ľahko odnímateľnú zostavu pre prípadnú výmenu, napríklad pomocou špeciálnych konektorov alebo „amerických“ tvaroviek.

Všeobecné odporúčania pre inštaláciu

• Trojcestný ventil sa zapína do okruhu pred vykurovacím čerpadlom.
• Pred zariadením je inštalovaný hrubý filter.
• Tlakomery sú nevyhnutnosťou a montujú sa pred a za ventilom.
• Na teleso ventilu nesmie pôsobiť ťahové zaťaženie, krútenie, kompresia alebo ohyb z prívodu vody.
• Pri nestabilnom tlaku pred ventilom sa inštalujú škrtiace zariadenia.
• Pri inštalácii disku by mal byť vždy umiestnený nad kohútikom.
• Dodržiavajte odporúčania výrobcu uvedené v technickom liste.

Výrobcovia a dôležité aspekty údržby

Renomovaní výrobcovia trojcestných ventilov

Medzi renomovaných výrobcov trojcestných ventilov patria:

• Esbe (Švédsko): Vyznačujú sa spoľahlivosťou a odolnosťou.
• Navien (Kórea): Produkty vysokej kvality.
• Danfoss (Dánsko): Trojcestné plne automatické ventily s vysokou presnosťou nastavenia.
• Honeywell (USA): Jednoduchý dizajn a ľahká inštalácia.

Ako známy výrobca hydraulických ventilov spoločnosť Poocca poskytuje nielen vysokokvalitné produkty, ale je tiež odhodlaná poskytovať zákazníkom vynikajúcu popredajnú podporu a riešenia. Produkty Poocca prechádzajú prísnou kontrolou kvality a testovaním, aby sa zaistilo, že ich výkon je stabilný a spoľahlivý. Majú skúsenosti a odborné znalosti na prispôsobenie ventilových riešení potrebám zákazníkov. Či už potrebujete redukčný ventil, smerový regulačný ventil alebo prietokový regulačný ventil, Poocca vám môže poskytnúť to najlepšie riešenie.

Poocca sa okrem kvality produktov zameriava aj na spoluprácu so zákazníkmi. Ich profesionálny tím bude s vami úzko spolupracovať, aby pochopil vaše potreby a poskytol technickú podporu a poradenstvo. Či už ide o malý projekt alebo veľký podnik, zabezpečia včasné dodanie a poskytnú komplexnú podporu. Vybrať si Poocca znamená vybrať si spoľahlivého partnera a kvalitné hydraulické ventily.

Údržba a optimalizácia výkonu

Správne nastavenie a údržba hydraulických ventilov je kľúčové pre ich dlhú životnosť a efektívnu prevádzku. Jedným z kritických nastavení je tlak hlavného poistného ventilu. Nastavenie sa často vykonáva počas počiatočného nastavenia stroja alebo pri výmene ventilu: technik použije tlakomer na hydraulickom systéme, potom otáča skrutku (alebo gombík) poistného ventilu, kým sa nedosiahne požadovaný tlak.

Ak stroj vykazuje príznaky, ako je nestabilný tlak alebo časté zablokovanie pri zaťažení, môže to znamenať, že pružina poistného ventilu zoslabla alebo sa nastavenie posunulo - v takých prípadoch môže byť potrebné prekalibrovať odľahčovací tlak alebo vymeniť pružinu. Pravidelné overovanie odľahčovacieho tlaku je dobrou praxou, najmä na starších ventiloch, aby sa zabezpečilo, že systém zostane chránený a bude fungovať so špičkovou účinnosťou.

Ďalším aspektom výkonu je synchronizácia cievky a netesnosť. Vysokokvalitné smerové ventily sú lapované a dokončené s veľmi tesnými toleranciami, čo znamená, že každá cievka sedí vo svojom otvore s minimálnou vôľou. Tým sa zabráni vnútorným netesnostiam (ktoré môžu spôsobiť posunutie ovládačov alebo stratu sily) a zabezpečí sa predvídateľná kontrola. Ak sa cievka ventilu prilepí alebo ťahá, často je to spôsobené kontamináciou alebo opotrebovaním. Jemné kovové častice alebo nečistoty v oleji môžu poškriabať povrch cievky alebo upchať malé otvory.

Preto je udržiavanie čistej hydraulickej kvapaliny so správnou filtráciou životne dôležité - špinavý olej je hlavnou príčinou opotrebovania a poruchy hydraulických ventilov. Používatelia by mali podľa plánu vymeniť hydraulické filtre a použiť správny typ hydraulického oleja pre danú klímu, aby sa zabezpečila optimálna prevádzka.
