Trojcestný Ventil: Funkcia, Princíp a Využitie v Moderných Systémoch

Trojcestný ventil je kľúčovým prvkom v mnohých hydraulických, vykurovacích a klimatizačných systémoch. Jeho hlavnou funkciou je efektívna kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi pripojovacími portami. V závislosti od svojej konštrukcie dokáže trojcestný ventil buď spojiť dva samostatné prúdy média do jedného (tzv. miešací trojcestný ventil), alebo rozdeliť jeden prúd na dva samostatné výstupy. Tieto ventily nachádzajú široké uplatnenie v systémoch, kde je nevyhnutná precízna regulácia teploty, tlaku alebo prietoku média. Vďaka svojej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín či plynov v komplexných systémoch, čo vedie k optimalizácii celkovej prevádzky inštalácie.

Hlavnou úlohou trojcestného ventilu v rôznych priemyselných odvetviach a domácich inštaláciách ústredného kúrenia je regulácia smeru prietoku média. Toto umožňuje presné riadenie hydraulických alebo tepelných procesov. Trojcestné ventily sú často integrované do vybavenia väčších zariadení, najmä v vykurovacích systémoch používaných aj v rodinných domoch.

Konštrukcia Trojcestného Ventilu

Konštrukcia trojcestného ventilu je založená na troch hlavných portoch, ktoré umožňujú prietok média rôznymi smermi. Kľúčovým prvkom je vnútorný mechanizmus zodpovedný za riadenie prietoku, ktorý umožňuje precíznu kontrolu smeru a objemu prietoku. Z vonkajšej strany má ventil tri pripojovacie hrdlá, ktoré sa môžu líšiť priemerom.

Tradične je teleso zariadenia vyrobené z bronzu. Pracovné predmety, ako napríklad zásobník a pružiny, sú vyrobené z ocele. Membrána je zvyčajne vyrobená z gumy a používa sa na utesnenie tyče ako dvojitý prstencový prvok. Spojovacie diely (armatúry) môžu byť závitové alebo spájkované, v závislosti od modelu trojcestného ventilu.

Typy ventilov podľa konštrukcie

Podľa konštrukcie sú ventily rozdelené na sedlové ventily a rotačné ventily:

• Sedlové ventily: Princíp činnosti je založený na vertikálnom pohybe tyče, čím sa nastavuje „sedlo tyče“. Tento typ patrí medzi zmiešavacie ventily a ovládanie sa často vykonáva elektromechanickým pohonom.
• Rotačné ventily: Kľúčovým prvkom je rotačný sektor. Počas pohybu pôsobí tyč na guľový ventil, ktorý čiastočne alebo úplne preruší prívod chladiacej kvapaliny. Táto schéma nastavenia sa nazýva „loptička“. Tieto zariadenia majú zvýšenú odolnosť proti opotrebovaniu a sú prispôsobené veľkým teplotným rozdielom.

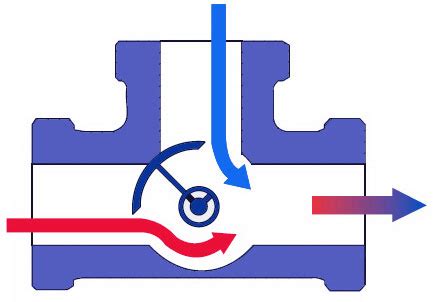

Princíp Fungovania Trojcestného Ventilu

Fungovanie trojcestného ventilu spočíva v premyslenom riadení prietoku média medzi tromi portami. V závislosti od polohy vnútorného riadiaceho prvku, médium môže byť smerované do jedného z dvoch výstupov, alebo môže dôjsť k jeho zmiešaniu v požadovaných pomeroch. Vo vnútri ventilu dochádza k zmene cesty prietoku média otáčaním vretena alebo gule.

Keď je vreteno v určitej polohe, médium preteká prvým výstupom. V inej polohe je prietok presmerovaný do druhého výstupu. V prípade miešacieho ventilu umožňuje pohyb vretena spojenie dvoch prúdov média do jedného, čím sa dosahuje presná regulácia teploty alebo tlaku.

Princíp činnosti trojcestného ventilu pre okruh plynového kotla je približne nasledujúci: keď je zariadenie v normálne otvorenom dopravnom režime, priamy priechodný dopravný kanál je otvorený. Rohový priechodný kanál zostáva zatvorený. Iný stav mechanizmu zabezpečuje otvorenie uhlového transportného kanála, resp. zablokovanie priameho transportného kanála. Možné sú aj medzipolohy drieku trojcestného ventilu a klapky.

Typy Trojcestných Ventilov: Miešacie a Rozdeľovacie

Trojcestné ventily sa primárne delia na dva základné typy: miešacie a rozdeľovacie, pričom môžu mať aj rôzne konštrukčné riešenia.

Miešacie trojcestné ventily

Konštrukcia miešacieho trojcestného ventilu je zvyčajne komplexnejšia, pretože musí efektívne kombinovať dva rôzne prúdy média s cieľom dosiahnuť jednotnú teplotu alebo iné požadované parametre. Tieto ventily sú vybavené špeciálnymi vnútornými kanálmi a tryskami, ktoré zabezpečujú rovnomerné miešanie médií.

Zmiešavací ventil má jeden vstup a dva výstupy. Jeho hlavnou úlohou je regulácia teploty pracovnej tekutiny kombináciou vysokoteplotných a nízkoteplotných tokov. Pri správnej inštalácii môže produkt oddeliť aj toky. Termostatický zmiešavací trojcestný ventil automaticky prispôsobuje pomer miešania meniacim sa podmienkam, čím zaisťuje stálu teplotu vody na výstupe. Týmto spôsobom minimalizuje riziko náhlych zmien teploty, čo je obzvlášť dôležité v domácich inštaláciách, kde má bezpečnosť používateľov zásadný význam.

Rozdeľovacie (separačné) trojcestné ventily

V prípade rozdeľovacích ventilov je schéma konštrukcie o niečo jednoduchšia, avšak stále musí zabezpečovať presné riadenie prietoku pre spoľahlivú prevádzku v rôznych prevádzkových podmienkach. Rozdeľovacie ventily sa používajú vtedy, keď je potrebné súčasne dodávať chladiacu kvapalinu vo viacerých smeroch. V skutočnosti ide o zariadenie, ktoré vytvára stabilný prietok pri nastavenej teplote. Tieto ventily sú inštalované v sieťach, cez ktoré sa dodáva ohriaty vzduch, ako aj vo vodovodných systémoch.

Trojcestný deliaci ventil sa používa vtedy, keď je potrebné privádzať horúcu chladiacu kvapalinu vo viacerých smeroch. V zariadeniach separačného typu je vreteno vybavené dvoma ventilmi namontovanými vo výstupných potrubiach.

Typy ventilov podľa konštrukcie L a T

Trojcestné ventily sa delia aj podľa svojej konštrukcie na dva základné typy:

• Typ L: Trojcestný ventil typu L má dva porty pre vstup média a jeden port pre výstup, pričom vnútorné usporiadanie umožňuje prietok buď z jedného vstupu do výstupu, alebo z jedného vstupu do druhého výstupu (nie naraz do oboch). Tento typ ventilu sa primárne používa na distribúciu alebo prepínanie toku medzi dvoma rôznymi cestami.
• Typ T: Trojcestný ventil typu T má štvorstranné sedlo ventilu, čo umožňuje zložitejšie usporiadanie prietokov. Rozlišujeme:
  • Konfluentný (zmiešavací) ventil typu T: Má dva vstupy a jeden výstup. Je vhodný na miešanie dvoch rôznych médií. Ak sú tlaky na vstupoch rozdielne alebo ak je tlak na výstupe vyšší, odporúča sa použiť spätný ventil.
  • Oddeľovací (rozdeľovací) ventil typu T: Má jeden vstup a dva výstupy. Používajú sa na rozdelenie jedného toku na dva samostatné výstupy.

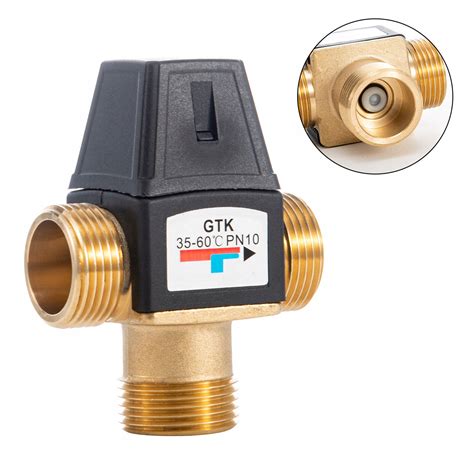

Trojcestný Termostatický Ventil

Trojcestný termostatický ventil je súčasťou vykurovacej inštalácie, ktorá umožňuje presné miešanie dvoch prúdov vody s rôznymi teplotami. Vďaka použitiu termostatu ventil automaticky reguluje pomer horúcej a studenej vody, udržiavajúc stálu požadovanú výstupnú teplotu. Trojcestný termostatický ventil je kľúčový v systémoch, kde je dôležité udržiavať stabilnú teplotu pre pohodlie a bezpečnosť používateľov.

Tento typ ventilu zabezpečuje nielen pohodlie, ale aj úsporu energie eliminovaním náhlych skokov teploty. Termostatické trojcestné ventily tiež zabraňujú riziku popálenín v prípade systémov TÚV.

Konštrukcia trojcestného zmiešavacieho termostatického ventilu spočíva v troch pripojeniach: jedno je určené na prítok studenej vody, druhé na prítok horúcej vody a tretie na výstup miešanej vody. Termostat v zmiešavacom ventile trojcestnom zohráva kľúčovú úlohu pri udržiavaní stabilnej teploty vody, ktorú mieša. Vďaka tomu ventil presne prispôsobuje prietok studenej a horúcej vody, čím zabezpečuje stálu teplotu na výstupe.

Princíp fungovania termostatického ventilu

Trojcestný ventil s termostatom funguje na princípe dynamickej regulácie prietoku vody, čo umožňuje udržiavanie stabilnej teploty média na výstupe. Vnútorný mechanizmus takého miešacieho ventilu obsahuje termostatický prvok, ktorý reaguje na zmeny teploty vody, ktorá prechádza ventilom. V dôsledku toho dochádza k presnému miešaniu oboch prúdov, čo umožňuje udržiavanie stabilnej teploty. Opačný proces nastáva v momente, keď teplota na výstupe začne klesať - ventil znižuje množstvo studenej vody a zvyšuje prítok teplej. Vďaka termostatu je proces regulácie teploty plynulý a rýchly, čo eliminuje náhle skoky teploty a zlepšuje komfort používania systému.

Využitie termostatických ventilov

• Systémy ústredného kúrenia (UK): Termostatický miešací ventil v systémoch ústredného kúrenia (UK) zohráva kľúčovú úlohu v udržiavaní správnej teploty vody, ktorá zásobuje vykurovacie systémy. Jeho základnou funkciou je regulácia pomeru medzi teplou a studenou vodou, čo umožňuje stabilizáciu teploty vody cirkulujúcej v okruhu. V inštaláciách ústredného kúrenia trojcestné miešacie ventily pomáhajú udržiavať stabilnú teplotu vykurovacieho média, čo prispieva k zníženiu spotreby energie a zlepšeniu tepelného komfortu v budovách.
• Inštalácie teplej úžitkovej vody (TÚV): Termostatické ventily zohrávajú kľúčovú úlohu v ochrane pred popálením v inštaláciách teplej úžitkovej vody. V situáciách, keď je potrebné ohriatie vody v zásobníku nad 60 °C na elimináciu baktérií Legionella, miešací trojcestný ventil tiež plní dôležité funkcie. Napriek vysokej teplote vody v zásobníku, termostatický miešací ventil znižuje teplotu úžitkovej vody dodávanej do kohútikov, čím zaisťuje bezpečnosť používateľov.
• Podlahové vykurovanie: Trojcestný termostatický ventil je kľúčovým prvkom v inštaláciách podlahového vykurovania. Jeho hlavnou funkciou je kontrola teploty vody dodávanej do systému, čo zabezpečuje rovnomerné rozdelenie tepla v celom priestore. Trojcestný termostatický ventil zabraňuje situáciám, v ktorých by príliš vysoká teplota mohla poškodiť podlahové vykurovanie alebo znížiť jeho účinnosť.

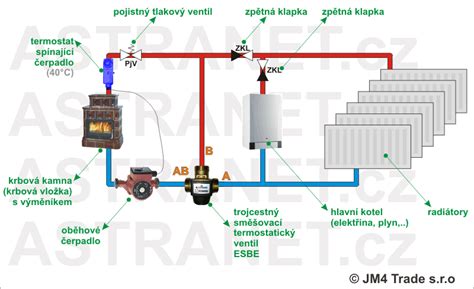

• Kotly na tuhé palivá: Na boj proti kondenzácii vo vratnom okruhu.

Výhody trojcestného termostatického ventilu

• Automatická regulácia teploty.
• Zvýšený komfort používania.
• Energetická efektívnosť.
• Minimalizácia rizika popálenín (v systémoch TÚV).
• Zabránenie nízkoteplotnej korózii kotla.
• Stabilná teplota v systémoch podlahového vykurovania.

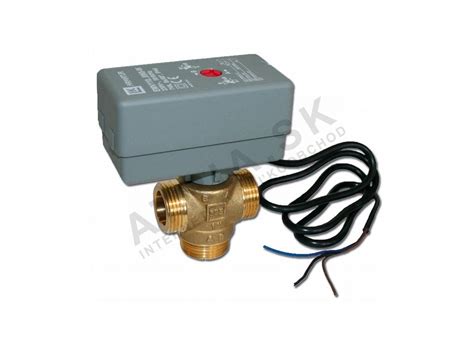

Trojcestný Ventil s Pohonom

Trojcestný ventil s pohonom je ventil s tromi priechodnými portami (nazývanými bežne cestami), ktorý je vybavený pohonom - zariadením, ktoré automaticky riadi polohu ventilu. Pohon môže byť pneumatický, elektrický alebo hydraulický. Umožňuje diaľkové ovládanie ventilu a automatizáciu jeho činnosti. Vďaka pohonu môže ventil presne kontrolovať prietok médií, byť integrovaný do systémov automatizácie a reagovať na signály zo senzorov.

Vo väčšine trojcestných ventilov s pohonom je pohon zvyčajne prídavným, autonómnym zariadením, ktoré je možné namontovať na trojcestný ventil a ktoré možno tiež odpojiť. V praxi to znamená, že trojcestný ventil a pohon sú dva samostatné prvky, ktoré sú spojené za účelom automatizácie práce ventilu. Pohon je namontovaný na ventile, aby automaticky riadil jeho polohu, ale môže byť odpojený, keď je to potrebné, napríklad na výmenu, údržbu alebo opravu. Po odpojení pohonu môže byť ventil stále obsluhovaný manuálne, ak je na to prispôsobený.

Ventil s pohonom sa používa na presné riadenie prietoku médií v systémoch vykurovania, chladenia a priemyselných zariadeniach. Vďaka pohonu môže ventil automaticky regulovať prietok kvapalín alebo plynov, čo je kľúčové v systémoch, ktoré vyžadujú dynamickú kontrolu parametrov.

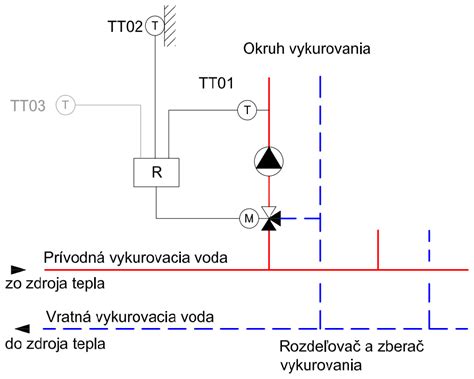

Princíp fungovania ventilu s pohonom

Schéma fungovania tohto zariadenia spočíva v riadení prietoku média medzi tromi portami: vstupným a dvoma výstupnými. Trojcestný ventil s pohonom môže slúžiť na miešanie dvoch prúdov média do jedného alebo na rozdelenie jedného prúdu na dva samostatné. Pohon, riadený systémom automatizácie, presne reguluje polohu ventilu, čo umožňuje presné prispôsobenie pomerov prietoku. Vďaka tomu je možné dynamicky riadiť teplotu a tlak v systéme.

Typy pohonov

Pohon je kľúčovým prvkom, ktorý zabezpečuje automatické ovládanie ventilu. Medzi najbežnejšie typy patria:

• Elektrické pohony: Najčastejšie používané vďaka presnosti ovládania a jednoduchej integrácii so systémami automatizácie budov. Sú citlivé na signály z regulátorov a snímačov. Ovládacie napätie môže variovať medzi nulou a desiatimi voltami a príslušne prestavuje ventil tak, ako to vyžaduje vykurovací okruh. Elektricky prevádzkované regulačné ventily sa z dôvodu nízkych teplotných zaťažení inštalujú väčšinou vo vratnom potrubí vykurovacieho systému.
• Pneumatické pohony: Využívajú stlačený vzduch na zmenu polohy ventilu. Bežne sa používajú v priemyselných inštaláciách, kde je dôležitá bezpečnosť a rýchla odozva.
• Hydraulické pohony: Fungujú na princípe tlaku kvapaliny a používajú sa tam, kde je potrebná vysoká riadiaca sila, napríklad v náročných priemyselných podmienkach.
• Termostatické pohony (termostatické hlavice): Tieto ventily nepotrebujú externé napájanie a fungujú na princípe teplotnej rozťažnosti materiálu. Obsahujú teplotne citlivý prvok, ktorý reaguje na zmeny teploty a ovláda mechanizmus ventilu.
• Servomotory: Umožňujú plynulé a postupné nastavenie polohy ventilu, čím sa dosahuje presnejšia regulácia prietoku a teploty. Spravidla sa trojcestný ventil, ktorý je ovládaný servomotorom, používa len pri zmiešavačoch pre vykurovací okruh.

Výhody trojcestného ventilu s pohonom

Trojcestné ventily s pohonom ponúkajú mnoho významných výhod v systémoch vykurovania a chladenia, čo ich robí populárnou voľbou v moderných inštaláciách. Vďaka automatizácii ich fungovania môžu používatelia očakávať zlepšenie efektívnosti a komfortu pri obsluhe systémov:

• Presná regulácia prietoku.
• Diaľkové ovládanie.
• Úspora energie.
• Zvýšená životnosť systému.
• Jednoduchá adaptácia na meniace sa podmienky.

Použitie Trojcestných Ventilov v Praxi

Trojcestné ventily nachádzajú široké uplatnenie v rôznych oblastiach, od domácností až po priemyselné inštalácie.

• Vykurovacie systémy: Slúžia na rozvody a reguláciu vykurovacej vody, kde umožňujú získať výslednú zmes o požadovanej teplote. V centrálnych rozvodoch, využitie nachádzajú v podlahovom vykurovaní, v solárnych systémoch. V praxi je takýto ventil potrebný napríklad ako zmiešavač v prípade, keď sa tradičný plynový vykurovací systém používa spolu s podlahovým vykurovaním. V takomto prípade dochádza k tomu, že vykurovacie médium s nižšou teplotou z vratného potrubia sa zmiešava s médiom s vyššou teplotou. Okrem toho umožňuje postup prostredníctvom jednotlivých ciest aj to, aby sa napájanie teplou vodou mohlo vykonávať separátne od vykurovania bytu alebo domu. Zároveň je však možné aj paralelné využívanie. Takéto využívanie potom umožní, aby sa mohlo vykurovať permanentne, namiesto toho, aby sa musela stanoviť priorita medzi ohrevom teplej vody a vykurovaním.
• Systémy teplej úžitkovej vody (TÚV): Používajú sa v systémoch zásobovania teplou vodou na miešanie teplej a studenej vody pre dosiahnutie bezpečnej a komfortnej teploty.
• Klimatizačné systémy: Uplatnia sa v rozvodoch a inštaláciách chladiacich systémov, v aplikáciách pre ventiláciu a prevádzku klimatizácie. Pomáhajú presne prispôsobiť teplotu a prietok vzduchu, čo vedie k vyššiemu komfortu používateľov.
• Priemyselné inštalácie: Na kontrolu prietoku rôznych typov tekutín, vrátane korozívnych médií, bahna, oleja a iných.
• Tepelné čerpadlá: Ventil s pohonom pre tepelné čerpadlo môže byť použitý na riadenie smeru prietoku vykurovacieho média medzi rôznymi okruhmi, čím optimalizuje činnosť systému centrálneho vykurovania.

Trojcestný ventil sa nazýva často aj trojcestný zmiešavač. Inštaluje sa do vykurovacieho systému, aby bolo možné regulovať objemové prietoky. Spadajú sem napríklad stanovená prívodná teplota, ale aj regulácia teploty spiatočky.

Ovládanie a Nastavenie Trojcestného Ventilu

Ovládanie trojcestného ventilu môže byť realizované niekoľkými spôsobmi, v závislosti od špecifík systému. V jednoduchých inštaláciách sa používa ručné ovládanie pomocou páky alebo otočného gombíka. V moderných systémoch sa však čoraz častejšie využíva elektronický trojcestný ventil, ktorý poskytuje vyššiu presnosť a automatizáciu. Elektronický trojcestný ventil je vybavený elektrickým pohonom, ktorý automaticky reguluje polohu vretena ventilu na základe riadiacich signálov.

Aby trojcestný ventil pracoval optimálne, je kľúčové jeho správne nastavenie, najmä v kontexte inštalácie ústredného kúrenia (ÚK). Regulácia teploty v trojcestnom ventile sa uskutočňuje presným nastavením polohy vretena, čo umožňuje kontrolovať pomer miešania teplej a studenej vody. Nastavenie trojcestného ventilu by malo byť prispôsobené špecifikám inštalácie. V inštalácii ÚK s trojcestným ventilom je dôležité nastaviť ventil tak, aby zabezpečoval stabilnú a optimálnu teplotu v celom systéme.

Ventily je možné ovládať tromi spôsobmi: manuálne pomocou kolieska so stupnicou, termostatickou patrónou, alebo servopohonom, na ktorého namontovanie je však potrebný správny adaptér. Ak sa ventil nachádza v polohe „OTV“, môže dôjsť k prechodu z cesty A na AB.

Inštalácia Trojcestného Ventilu

Správna montáž trojcestného ventilu je kľúčová pre jeho správnu funkciu a dlhú životnosť. Inštalácia trojcestného termostatického ventilu vyžaduje presné dodržiavanie inštrukcií výrobcu.

Kroky inštalácie:

1. Správna orientácia: Ventil je potrebné nainštalovať v správnej polohe podľa značiek na tele, ktoré označujú smer prietoku (napr. A - priamy smer, B - obtokový smer, AB - kombinovaný vstup/výstup).
2. Typ ventilu: V závislosti od smeru prietoku sa rozlišujú modely so symetrickým (T-tvar) alebo asymetrickým (L-tvar) dizajnom.
3. Umiestnenie pohonu: Pri inštalácii zmiešavacieho ventilu nesmie byť jeho pohon alebo termostatická hlavica umiestnená smerom nadol.
4. Príprava potrubia: Pred inštaláciou je potrebné vypnúť prívod vody a skontrolovať potrubie na prítomnosť nečistôt.
5. Kompatibilita: Ešte pred nákupom by ste sa mali uistiť, že ventil je kompatibilný s vašou inštaláciou, čo sa týka priemeru pripojení a pracovného tlaku.
6. Tesnenie spojov: Počas inštalácie treba dbať na správne tesnenie spojov, aby sa predišlo únikom.
7. Pripojenie pohonu: Pohon musí byť pripojený k systému automatizácie, ktorý riadi jeho činnosť. V prípade ventilov s elektrickým pohonom je potrebné správne pripojiť napájacie a signálové káble podľa dokumentácie výrobcu.
8. Nastavenie teploty: Po nainštalovaní ventilu nastavte požadovanú teplotu vody pomocou regulačného kolieska, ktoré sa zvyčajne nachádza v rozsahu 30-60 °C.
9. Prístupnosť: Ventil by mal byť nainštalovaný na mieste, ktoré umožňuje ľahký prístup pre prípadnú kontrolu, údržbu alebo demontáž.
10. Doplnkové komponenty: Pred a za ventilom sa odporúča inštalovať tlakomery a pred ventilom filter na zachytávanie nečistôt. Vhodné je tiež inštalovať vyvažovací ventil.
11. Rovné úseky: Je dôležité dodržiavať odporúčané rovné úseky potrubia pred a za ventilom, aby sa predišlo zmene deklarovaných technických charakteristík.

Pri inštaláciách ústredného kúrenia trojcestné miešacie ventily pomáhajú udržiavať stabilnú teplotu vykurovacieho média, čo prispieva k zníženiu spotreby energie a zlepšeniu tepelného komfortu v budovách.

Výber a Cena Trojcestného Ventilu

Pri výbere trojcestného ventilu je dôležité zohľadniť niekoľko kľúčových aspektov, ktoré ovplyvnia jeho efektívnosť a kompatibilitu so systémom vykurovania.

Faktory výberu:

• Veľkosť ventilu: Priemer závitov pripojení musí byť kompatibilný s rúrkami vo vašej inštalácii, aby sa zabezpečil správny montáž a tesnosť spojov. Napríklad 1 palec alebo 5/4 palca.
• Materiál ventilu: Materiál, z ktorého je vyrobené telo ventilu, má priamy vplyv na jeho odolnosť a koróznu odolnosť. Produkty z medi alebo mosadze majú väčšiu odolnosť proti opotrebovaniu.
• Rozsah regulácie v °C: Skontrolujte rozsah regulácie teploty, ktorý daný ventil ponúka.
• Pracovný tlak: Je dôležité, aby ventil bol prispôsobený na prácu v tlakovom rozsahu, ktorý panuje vo vašej inštalácii, aby sa predišlo poškodeniam alebo netesnostiam v systéme.
• Typ pohonu: Elektrický, pneumatický, hydraulický alebo termostatický, podľa požiadaviek systému.
• Výrobcovia: Odporúča sa uprednostniť produkty od overených značiek, ako sú Esbe (Švédsko), Danfoss (Dánsko), Valtec (Taliansko/Rusko), Honeywell (USA) alebo Navien (Kórea).
• Kapacita: Výkon vášho vodovodného systému by mal byť porovnaný s koeficientom priechodnosti zariadenia.

Cena trojcestného ventilu s pohonom sa líši v závislosti od typu pohonu a veľkosti ventilu. Štandardné modely s pripojovacími rozmermi 1 palec alebo 5/4 palca sa pohybujú v cenovom rozmedzí 90-150 €. Ceny môžu vzrásť v prípade ventilov so špeciálnymi požiadavkami, napríklad s pohonmi so zvýšeným výkonom alebo vyrobenými z odolnejších materiálov. Ideálne je, ak to pred nákupom môžete konzultovať s vaším inštalatérom, prípadne mu priamo povedzte, aby kúpil zmiešavač zodpovedajúci vykurovaciemu systému. Do úvahy treba brať okrem iného výkon servomotora, ako aj veľkosť ventilu.
