Trojcestný zmiešavací ventil ESBE VRG 131 je kľúčovou súčasťou moderných vykurovacích a chladiacich systémov. Vďaka svojej robustnej konštrukcii a premyslenému dizajnu zaisťuje spoľahlivú a efektívnu prevádzku v širokej škále aplikácií.
Kľúčové vlastnosti a konštrukcia

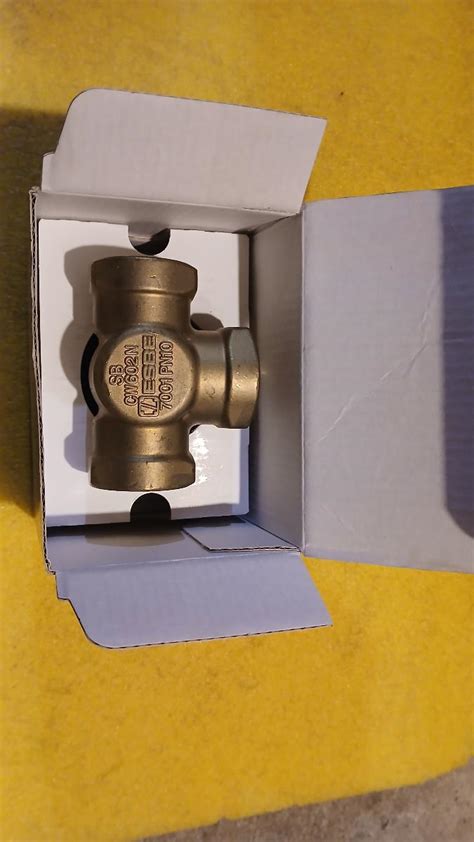

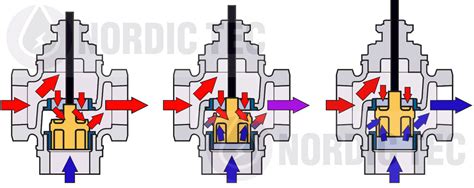

Trojcestný zmiešavací ventil ESBE VRG 131 je vyrobený z mosadze typu DZR s ochranou proti vylúhovaniu zinku, čo zaručuje jeho dlhú životnosť a odolnosť voči korózii. Tento závitový trojcestný otočný ventil je určený pre funkciu zmiešavania aj rozdeľovania a môže byť ovládaný ručne alebo automaticky.
Ventil je vybavený nastavovacím ručným kolieskom so stupnicou, ktoré má koncovými dorazy pre presné nastavenie. Pre pohodlné a bezpečné ovládanie je k dispozícii protišmykový ovládací gombík z plastu s mäkkým povrchom. Akčný rádius ventilu je maximálne 90 stupňov, čo umožňuje flexibilné riadenie toku média. Stupnica umiestnená pod nastavovacím gombíkom môže byť umiestnená ľubovoľne po dráhe otáčania srdca zmiešavacieho ventilu v závislosti od orientácie ventilu v aplikácii, čo zjednodušuje inštaláciu a čítanie nastavení.
Zabezpečenie dokonalej tesnosti ventilu je dosiahnuté vďaka zdvojenému O-krúžku z EPDM. Nastaviteľný koncový spínač s rozsahom 90 stupňov poskytuje dodatočnú kontrolu nad prevádzkou ventilu.
Technické parametre pre ESBE VRG 131 DN25
Model ESBE VRG 131 je dostupný v dimenziách pripojenia od DN20 až DN40 s prietokom od 6,3 do 25 m³/h. Pre dimenziu DN25, ktorá je predmetom tejto informácie, sú špecifické nasledujúce parametre:
| Parameter | Hodnota |
|---|---|
| Typ | VRG 131 |
| Dimenzia pripojenia | DN25 (Rp 1") - vnútorný závit |
| Kvs hodnota | 10 m³/hod |
| Montážna dĺžka | 82 mm |
| Maximálna netesnosť | 0,05 % |
| Maximálny prietok pri strate 1 Bar | 10 m³/hod (166 l/min) |
| Maximálny prevádzkový tlak | 10 Barov |
| Ovládacia sila pri nominálnom tlaku | 6 Nm |
| Teplota média | od -10 do 130 °C |
| Materiál telesa | Mosadz (typ DZR) |
| Materiál tesnenia | EPDM |
Možnosti využitia
Trojcestný zmiešavací ventil ESBE VRG 131 nachádza široké uplatnenie v rôznych vykurovacích, chladiacich a iných systémoch budov. Je navrhnutý pre efektívnu reguláciu a spoľahlivú prevádzku v:
- Systémoch cirkulácie vykurovacej a chladiacej vody
- Teplovodnom vykurovaní
- Klimatizácii a chladení
- Solárnych systémoch
- Podlahovom vykurovaní
- Cirkulácii úžitkovej a pitnej vody
- Ventilácii
- Technickom vybavení budov
Ventil je vhodný pre rôzne typy médií, ako sú chladiaca voda, vykurovacia voda, úžitková voda, pitná voda, voda s obsahom glykolu a iné kvapaliny, ktoré nenarúšajú materiál a konštrukciu armatúry.
Instalace trojcestného ventilu ESBE – VRG
Kompatibilita a údržba

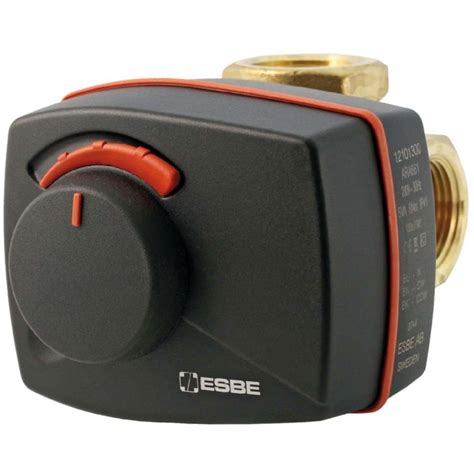

Pre automatické ovládanie je ventil ESBE VRG 131 plne kompatibilný so servopohonmi ESBE radu ARA 600 a ESBE radu 90. Pre servopohony ESBE radu 90 (vrátane regulátorov 90C a podobných) je nutné osadiť adaptér VRG 801, ktorý zabezpečí správne prepojenie a funkčnosť.
Veľkou výhodou tohto ventilu je jeho jednoduchá údržba. Všetky hlavné časti je možné vymeniť alebo pretesniť bez nutnosti demontáže celej armatúry z potrubného systému. K dispozícii je sada tesnení alebo kompletná renovačná sada, čo výrazne zjednodušuje servisné zásahy a predlžuje celkovú životnosť zariadenia.
O výrobcovi ESBE
Výrobcom trojcestného zmiešavacieho ventilu ESBE VRG 131 je spoločnosť ESBE, ktorá je renomovaným švédskym výrobcom s dlhoročnou tradíciou. Výroba a vývoj ich výrobkov stále prebiehajú vo švédskej dedine Reftele, kde to všetko začalo. Spoločnosť ESBE je hrdá na dobrú povesť, akú si Švédsko a ich kvalitné výrobky vydobyly po celom svete, čo potvrdzuje ich záväzok k inováciám a spoľahlivosti.
