Trojcestný ventil je kľúčovým prvkom v mnohých hydraulických, vykurovacích a klimatizačných systémoch. Jeho hlavnou funkciou je efektívna kontrola prietoku média, ako je voda, olej alebo plyn, medzi tromi rôznymi pripojovacími portami. Vďaka svojej konštrukcii umožňujú plynulé a efektívne riadenie pohybu kvapalín či plynov v komplexných systémoch, čo vedie k optimalizácii celkovej prevádzky inštalácie.
Princíp fungovania a konštrukcia
Fungovanie trojcestného ventilu spočíva v premyslenom riadení prietoku média medzi tromi portami. Vo vnútri ventilu dochádza k zmene cesty prietoku média otáčaním vretena alebo gule. Trojcestné ventily sa primárne delia na dva základné typy:
- Miešacie ventily: Spájajú dva vstupné prúdy s rôznou teplotou do jedného výstupného prúdu s požadovanou teplotou.
- Rozdeľovacie ventily: Rozdeľujú jeden vstupný prúd na dva výstupné prúdy s rôznym prietokom.
Zvyčajne sa v spojení s týmto zariadením používa elektromechanický pohon, ktorý umožňuje automatizáciu procesu regulácie teploty. Pohon trojcestného ventilu môže byť ručný, elektromechanický (termostatický, s tepelnou hlavicou), elektrický alebo hydraulický.
Diagnostika a testovanie funkčnosti ventilu
V súvislosti s poruchami domácich plynových kotlov sa používatelia často stretávajú s poruchou trojcestného ventilu. Ak máte podozrenie, že ventil "stávkuje" (napríklad je zaseknutý v otvorenej alebo privretej polohe), je potrebné vykonať diagnostiku.
Ako otestovať funkčnosť ventilu a patrony:
- Vizuálna a zvuková kontrola: Ak po poklepaní na ventil počujete cinkanie, môže to signalizovať mechanické poškodenie vnútorných častí.
- Testovanie termostatickej patrony: Funkčnosť patrony môžete overiť ponorením jej citlivej časti do horúcej vody a sledovaním zmien pri ohrievaní. Ak patrona nereaguje, je pravdepodobne poškodená.
- Kontrola servopohonu: Ak používate servopohon, skontrolujte, či nie je poškodené koleso prevodovky alebo chybný koncový spínač. Uistite sa, že napätie v systéme nevykazuje odchýlku väčšiu ako +-10 %.
| Problém | Možná príčina | Riešenie |
|---|---|---|
| Netesnosť ventilu | Opotrebované tesnenia / nečistoty | Výmena tesnení, čistenie plôch |
| Nesprávna regulácia | Chybné nastavenie / poškodené čidlo | Kontrola PID parametrov / výmena čidla |
| Hlučná prevádzka | Kavitácia / nízky tlak | Úprava prietoku, inštalácia filtra |
Inštalácia a prevádzkové tipy
Správna montáž trojcestného ventilu ESBE je kľúčová pre jeho dlhodobú funkčnosť a spoľahlivosť. Ventil sa inštaluje v horizontálnej polohe s pohonom smerujúcim nahor, čo zabezpečuje optimálne mazanie pohyblivých častí. Pri inštalácii zmiešavacieho ventilu nesmie byť jeho pohon alebo termostatická hlavica umiestnená smerom nadol.

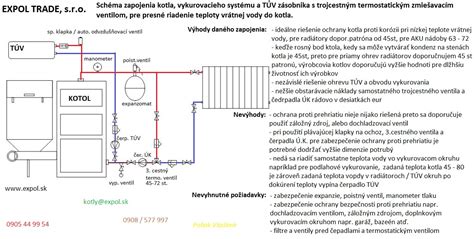

Pre systémy s kotlami na pevné palivo je ochrana spiatočky nevyhnutná na zabránenie poškodeniu kotla kondenzáciou. Ak sa do kotla vracia príliš studená voda (pod 50-55 °C), dochádza ku kondenzácii, ktorá znižuje účinnosť a životnosť kotla. Použitie patrony s vyššou teplotou zabezpečí rýchlejšie dosiahnutie prevádzkovej teploty, ale je potrebné dbať na to, aby výkon čerpadiel a prietok boli v rovnováhe s výkonom kotla.
