Trojcestný zmiešavací ventil je kľúčovým komponentom pre efektívnu reguláciu teploty v rôznych vykurovacích a chladiacich systémoch. Zabezpečuje presné nastavenie požadovaných teplôt v jednotlivých častiach systému, čím prispieva k úspore energie a predĺženiu životnosti vykurovacích kotlov. Trojcestné ventily, známe aj ako zmiešavacie ventily, sú malé, ale dôležité zariadenia na reguláciu teploty v systéme. Miešače umožňujú prispôsobenie teploty na požadované hodnoty v jednotlivých častiach systému.
Trojcestný zmiešavací a prepúšťací ventil je určený pre ústredné kúrenie, chladenie alebo pre systém teplej vody. Jeden z bežne používaných typov je 3-cestný ventil s veľkosťou 1 palec (DN25).
Princíp fungovania a výhody

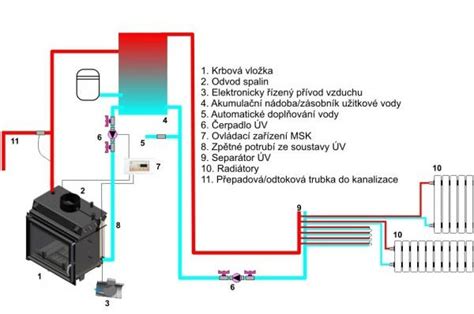

Trojcestné ventily umožňujú miešanie dvoch prúdov média s rôznou teplotou na dosiahnutie požadovanej výstupnej teploty. V systémoch ústredného kúrenia sa bežne používajú na reguláciu teploty prívodnej vody. Požadovaná teplota na výstupe sa dosiahne zmiešaním horúcej vody z kotla so spätnou vodou zo systému. Tento princíp sa uplatňuje na získanie požadovanej teploty prívodnej vody alebo horúcej vody, kedy sa médium z kotla zmieša so spätným médiom.
Okrem zmiešavacej funkcie môžu byť tieto ventily použité aj ako rozdeľovacie alebo prepínacie ventily. Správna montáž a nastavenie trojcestných ventilov zaručuje úsporu energie a predĺženú životnosť vykurovacích kotlov, a to predovšetkým zabránením takzvaného studeného návratu. Klasický 3-cestný ventil 1" je pre kúrenie používaný práve na zabránenie studeného návratu, ktorý by mohol kotol poškodiť.
Štvorcestný zmiešavací ventil slúži na reguláciu teploty vody v systéme a navyše má výhodu zvýšenia teploty spiatočky do kotla. Vďaka tomu je kotol odolnejší voči korózii a zvyšuje sa jeho celková životnosť.
Ako funguje 3-cestný ventil Jandy
Konštrukcia a materiály
Trojcestné zmiešavacie ventily sú konštruované s dôrazom na dlhú životnosť a spoľahlivosť. Telo ventilu je zvyčajne vyrobené z kvalitnej mosadze typu DZR (s ochranou proti vylúhovaniu zinku), čo zabezpečuje odolnosť voči korózii. Konkrétne sa často používa mosadz CW617N.

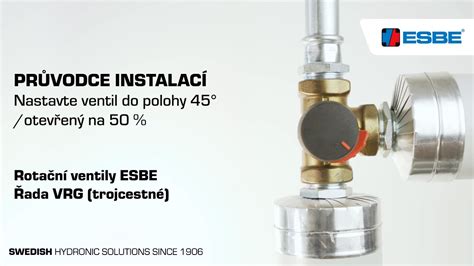

Ventily sú vybavené nastavovacím ručným kolieskom so stupnicou a koncovými dorazmi pre presné nastavenie. Tesnením z EPDM, ktoré zaručuje spoľahlivú funkciu pri rôznych prevádzkových teplotách. Hlavné časti ventilu je možné vymeniť alebo pretesniť, pričom sú k dispozícii sady tesnení alebo kompletné renovačné sady.
Možnosti ovládania
Trojcestné a štvorcestné zmiešavacie ventily je možné ovládať dvoma spôsobmi:
- Ručne: Pomocou nastavovacieho ručného kolieska so stupnicou a koncovými dorazmi, ktoré umožňuje manuálne nastavenie požadovanej polohy.

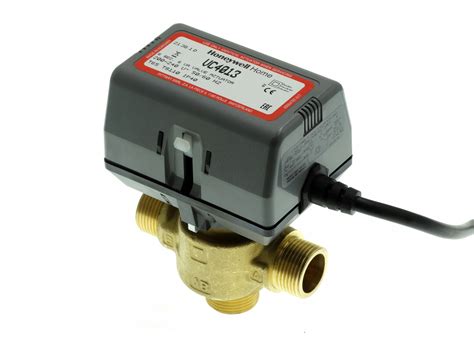

- Elektricky: Pomocou elektrického pohonu, ktorý sa pripája k ventilu. Tým sa vytvorí kompaktná automatizovaná jednotka. Pre pripojenie elektrického pohonu je často potrebný špeciálny adaptér.
K trojcestnému miešaciemu ventilu je možné pripojiť elektrický pohon, napríklad nemeckej výroby Elodrive HuchEntec ST10 s výkonom 10Nm, alebo pohon AM8. Pre pripojenie pohonu je potrebný trojžilový kábel 3 x 0,75 mm² s minimálnou dĺžkou.
Technické parametre
Trojcestné zmiešavacie ventily majú štandardné technické parametre, ktoré zabezpečujú ich spoľahlivú prevádzku v širokom spektre aplikácií:
- Pracovný tlak: 0-10 bar
- Pracovná teplota: -28 ÷ 120 ° C
- Telo ventilu: Mosadz CW617N
- Tesnenie: EPDM
Rozmery ventilov sa líšia v závislosti od typu a veľkosti závitu:
| Typ | Závit | A [mm] | B [mm] | C [mm] | D [mm] |
|---|---|---|---|---|---|
| 3-cestný | 1 ” | 92,5 | 78 | 39 | 54 |
| 3-cestný | 1 ¼ “ | 92,5 | 85 | 42,5 | 54 |
| 4-cestný | 1 ” | 92,5 | 78 | - | 54 |
| 4-cestný | 1 ¼ “ | 92,5 | 85 | - | 54 |
