Trojcestný ventil predstavuje kľúčový komponent v systémoch vykurovania a chladenia, umožňujúci presné riadenie prietoku médií. V tomto článku sa zameriame na trojcestný prepínací ventil DN 32, jeho konštrukciu, možnosti použitia a výhody.
Konštrukcia a materiály

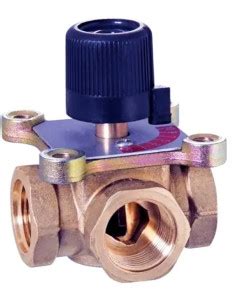

Telo trojcestného ventilu je typicky vyrobené z odolných materiálov, ako je liatina alebo mosadz s ochranou proti vylúhovaniu zinku (napr. typ DZR). Tieto materiály zabezpečujú dlhú životnosť a odolnosť voči korózii.
Armatúra ventilu je často vybavená pákou pre manuálne ovládanie a stupnicou, ktorá umožňuje presné určenie polohy ventilu. Pre automatizované riadenie sa však vo väčšine prípadov využíva servopohon.
Princíp funkcie a operačný uhol
Trojcestný ventil môže fungovať ako zmiešavací alebo rozdeľovací. To znamená, že môže miešať dva prítoky do jedného výtoku alebo rozdeľovať jeden prítok do dvoch výstupov.
Operačný uhol ventilu je zvyčajne 90°, čo umožňuje rýchle a efektívne prepínanie medzi jednotlivými cestami prietoku.
Príklady použitia
Vďaka svojej univerzálnosti nachádza trojcestný ventil široké uplatnenie v rôznych oblastiach:
- Kúrenárske aplikácie: Regulácia teploty v radiátorových systémoch, podlahovom kúrení.
- Chladenie: Riadenie prietoku chladiaceho média v klimatizačných systémoch.

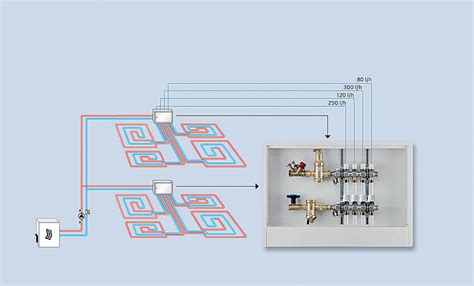

- Podlahové kúrenie: Presné nastavenie teploty v jednotlivých zónach.
Možnosti ovládania a kompatibilné servopohony
Zatiaľ čo manuálne ovládanie s pákou a stupnicou je možné, pre moderné systémy je preferované automatizované riadenie pomocou servopohonu. Existuje niekoľko radov kompatibilných servopohonov od renomovaných výrobcov:
- ESBE rady ARA 600: Vhodné pre ventily do DN 50 (adaptér je súčasťou balenia).
- ESBE rady 90: Vrátane regulátorov 90C a pod. Pre montáž na ventil ESBE VRG 132 je nutné použiť adaptér VRG 801.
- ESBE rady CRA, CRB
- VZT servopohony BELIMO: Možno použiť rôzne typy (napr. LM-A, NM-A, LF a pod.) v spojení s adaptérom typu MKE.
- Servopohony pre zmiešavacie armatúry BELIMO NRD, HT: V spojení s adaptérom MS-NRE.
Technická škola HVAC: 2-cestné a 3-cestné regulačné ventily pre AHU a FCU
Servis a údržba

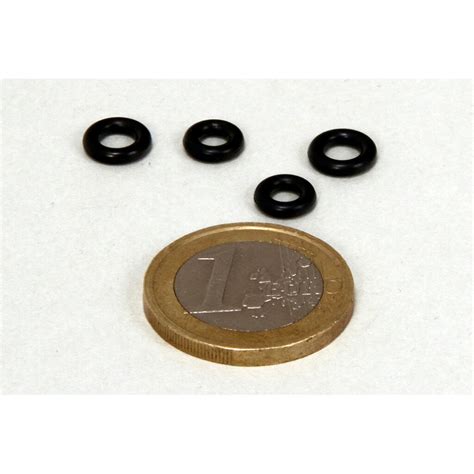

Jednou z významných výhod kvalitných trojcestných ventilov je možnosť servisu a údržby bez nutnosti demontáže z aplikácie. Všetky hlavné časti je možné vymeniť alebo pretesniť. K dispozícii sú samostatné sady tesnení alebo kompletné renovačné sady, čo zjednodušuje a zlacňuje údržbu.
Trojcestný ventil DN 32 je spoľahlivým a efektívnym riešením pre riadenie prietoku v rôznych vykurovacích a chladiacich systémoch, ponúkajúc dlhú životnosť a jednoduchú údržbu.
