Drevené trámové stropy: Rozpätie, konštrukcia a moderné riešenia

Drevený strop patrí medzi stropné konštrukcie, kde dominuje drevený povrch - či už v podobe trámov alebo dosiek. Tento prvok vnáša do miestnosti príjemnú prírodnú atmosféru a podčiarkuje rustikálny charakter interiéru. Úlohou stropných konštrukcií je primárne rozdelenie budovy po výške a zároveň prenášajú rôzne zaťaženia vrátane hmotnosti konštrukcií, zariadení a osôb.

Tieto konštrukcie, ktoré majú na našom území silnú tradíciu siahajúcu až do začiatku 11. storočia, predstavovali po celé stáročia osvedčené riešenie pre rôzne typy stavieb, od reprezentačných priestorov až po hospodárske budovy. Drevené stropy prinášajú do interiérov množstvo výhod, medzi ktoré patrí predovšetkým dlhá životnosť, atraktívny vzhľad a praktickosť. V porovnaní s betónovým variantom má drevený strop podstatne menšiu hmotnosť, čo znamená nižšie zaťaženie stavby a jednoduchšie rekonštrukcie napríklad podkrovia alebo prístavieb.

Základné princípy a konštrukcia trámového stropu

Úlohou stropných konštrukcií je rozdelenie budovy po výške. Základným nosným prvkom všetkých druhov drevených trámových stropov sú stropné trámy, známe tiež ako stropnice.

Nosné prvky a ich dimenzovanie

Tieto trámy sú pravidelne rozmiestnené, zvyčajne v osovej vzdialenosti 0,9 až 1,2 metra. V prípade nepravidelného pôdorysu sa môžu rozmiestňovať vejárovito. Prierez stropníc, teda ich šírka (b) a výška (h), je určený predovšetkým rozpätím stropu a očakávaným zaťažením.

Orientačne sa šírka pohybuje v rozmedzí od 80 do 200 mm a výška od 120 do 300 mm. Pre rýchly odhad výšky trámu možno použiť empirický vzťah: h = (20 x l) + 180 (mm), kde 'l' predstavuje rozpätie v metroch. Pomer výšky stropnice k jej šírke sa typicky pohybuje v rozmedzí od 7/5 do 2. Pri dlhších rozpätiach a vyšších namáhaniach je možné spriahnuť dva alebo viac prierezov na výšku pomocou svorníkov, čím sa zvyšuje ich únosnosť a tuhosť.

Pri výbere hodnoty vzdialenosť nosníkov obvykle vychádzame z rozmerov veľkoformátových dosiek, ktoré po osadení stropných nosníkov použijeme na záklop stropu. Dosť často sa používa záklop z OSB dosiek v systéme pero-drážka, kedy je rozmer dosky 625 × 2500 mm. Dosky kladieme dlhšou stranou kolmo ku stropnému nosníku.

Medzi základné parametre ovplyvňujúce návrh prierezu patrí zaťaženie. V online kalkulačkách sa môžete stretnúť s názvami stálé a užitné zaťaženie. Stálé zaťaženie vyjadruje vlastnú váhu zvolených stropných nosníkov. Naopak pri užitnom zaťažení sa počíta s váhou, ktorá môže byť premenlivá a na stropnú konštrukciu je rozmiestnená nepravidelne. Jedná sa napríklad o váhu nábytku, rôznych predmetov, ale aj osôb, ktoré sa po strope pohybujú. Hodnoty rozpätí sú odvodené od štandardných rozmerov miestností v rodinných domoch. Pre pochopenie, 1 kN = 100 kg.

Pre špecifické prípady, ako je prekonanie 8-metrového rozpätia bez podpory, je nevyhnutná konzultácia so statikom, ktorý posúdi danú kombináciu zaťaženia a materiálov, napríklad pri použití 25 cm hrubého muriva Heluz.

Dĺžka uloženia a ochrana

Dĺžka uloženia stropníc v nosnej stene je dôležitým konštrukčným detailom a zvyčajne sa pohybuje v rozmedzí od 150 do 200 mm. Aby sa zabránilo prieniku vlhkosti a následnému poškodeniu dreva biologickými škodcami, záhlavie trámu sa kladie na podložky ošetrené biocídmi.

Medzi murivom a dreveným trámom by mala zostať vzduchová medzera s minimálnou hrúbkou 50 mm zo všetkých strán. Táto medzera zabezpečuje dobré odvetrávanie záhlavia trámu, čím predlžuje jeho životnosť a zabraňuje kondenzácii vlhkosti. Pri osadení stropných trámových nosníkov je dôležité nepodceniť ich kotvenie ku stenám, ktoré bývajú spravidla ukončené zdvojenou hornou pásnicou alebo vencom.

Ako spojovací materiál je možné použiť oceľové kotevné prvky (stropné třmeny, úhelníky s prolisem apod.). V prípade priznaných (pohľadových) stropných nosníkov sa používa sortiment spojovacieho materiálu, ktorý je zapustený do dreva trámov.

Typy drevených trámových stropov

V závislosti od požadovaného vzhľadu a funkčnosti existuje niekoľko základných typov trámových stropov.

Tradičné varianty

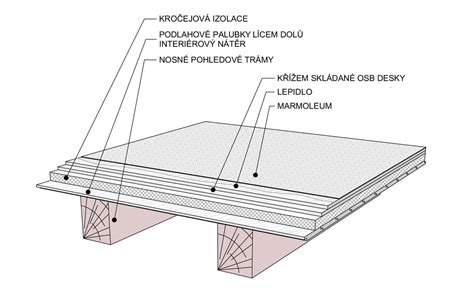

• Trámový strop s priznanými trámami: V tomto prípade sú stropné trámy viditeľné z interiéru, čo dodáva priestoru rustikálny a autentický charakter. Na hornú stranu stropníc sa priamo nabíjajú podlahové dosky s hrúbkou 30 až 40 mm. Alternatívou je drevený záklop z 25 mm hrubých dosák s násypom, v ktorom sú uložené ďalšie, menšie trámce (rozmery napr. 120/60 mm) slúžiace na pribitie podlahy.
• Trámový strop s priznanými trámami a zapusteným podbitím (záklopom): Tento variant kombinuje viditeľné trámy s dodatočnou vrstvou záklopu, ktorá môže slúžiť ako podklad pre ďalšie vrstvy podlahy alebo ako izolácia.
• Trámový strop s rovným podhľadom: Pri klasických trámových stropoch s požiadavkou na rovný podhľad sa stropnice zo spodnej strany obkladajú doskami hrubými 25 mm, ktoré sa následne omietajú na trstinovom pletive, alebo sa používa drevený obklad. Tento spôsob umožňuje skryť nosnú konštrukciu a dosiahnuť hladký strop. Trámové stropy s podhľadom na hranoloch predstavujú dvojitú nosnú konštrukciu. Spodné hranoly dimenzie približne 100/180 mm slúžia len na prenos záťaže samotného podhľadu. Prípadné priehyby stropníc sa v tomto prípade neprenášajú do podhľadu.
• Kazetový strop: Tento typ stropu vzniká vložením priečnych trámov, nazývaných "výmeny", medzi hlavné stropné trámy (stropnice). Výmeny majú často polovičnú výšku stropníc a sú do nich začapované. Stropnice a výmeny sú v tomto prípade spravidla priznané, prípadne môžu byť obložené dreveným obkladom alebo upravené omietkou na trstinovom pletive.

Moderné konštrukcie a riešenia pre väčšie rozpätia

Fošňový strop: Ide o modernejšiu konštrukciu, ktorá vznikla s cieľom úspory reziva. Nosnú funkciu v tzv. „americkom type fošňového stropu“ plnia samotné fošne, s dimenziami napríklad 60/240 mm, kladené v osovej vzdialenosti 600 mm. Na zabezpečenie proti klopeniu sa používajú krížové vzpery umiestnené v rozstupoch 1,5 metra. Fošne sú zvyčajne obojstranne obité doskami s hrúbkou 24 mm alebo OSB doskami.

Pre stropy s väčšími rozpätiami, typicky od 6 do 10 metrov, je vhodný trámový strop s krížovými vzperami. V tomto systéme sú stropnice navzájom rozopreté pomocou krížových stužidiel s profilom 40 × 80 mm, umiestnených v pravidelných vzdialenostiach 1 až 1,5 metra. Pevné rozoprenie a stabilita konštrukcie je zabezpečená oceľovým ťahadlom s rektifikačným článkom, ktorý umožňuje presné nastavenie napätia.

Ak ste na stropnej konštrukcii použili napríklad rezivo profilu 60 × 240 mm, je dôležité tieto nosníky zaistiť proti ich klopeniu. To zabezpečíte tak, že medzi jednotlivé stropné nosníky umiestnite tzv. bloky. Jedná sa o krátke stropné profily vkladané kolmo medzi jednotlivé stropné nosníky po vzdialenosti približne 2-3 m. Bloky sa tiež vkladajú na začiatku a na konci medzi jednotlivé trámy, a vďaka nim je tak strop uzavretý po obvode stavby. Bloky kotvíme do stropných nosníkov pomocou vrutov.

V konštrukcii známej ako parsimon plnia nosnú funkciu stropnice zo zbíjaných fošní. Prierez stropnice tvorí stredný profil 26 × 120 až 240 mm, obitý obojstranne fošňami 30 až 50 × 120 až 240 mm. Stredný profil je vysunutý tak, aby tvoril vymedzovací nos na uloženie tehál. Osová vzdialenosť stropníc je 330 mm, určená rozmerom tehly.

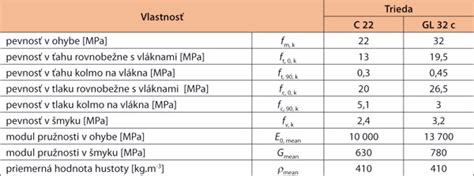

V súčasnosti sa pri rozpätiach do 6 metrov vo fošňových a trámových stropoch čoraz častejšie využívajú nosné prvky z lepeného lamelového dreva. Tieto prvky disponujú vyššou únosnosťou, čo umožňuje zníženie celkovej hrúbky stropnej konštrukcie. Vďaka moderným technológiám je možné vyrobiť aj duté drevené tvarovky, ktoré sú prefabrikované a majú vynikajúce mechanické vlastnosti. Jednotlivé dielce sa spájajú pomocou pera a drážky, čím vznikne tuhá doska s dobrými zvukovými izolačnými vlastnosťami, ktoré je možné ďalej vylepšiť vyplnením otvorov zvukovou izoláciou alebo pridaním zaveseného podhľadu.

Materiály a ich vlastnosti

Výber dreva a vlhkosť

Výber druhu dreva zásadne ovplyvňuje technické vlastnosti stropu. Smrek vyniká ľahkosťou a jednoduchým opracovaním, borovica poskytuje vyššiu pevnosť vďaka tvrdosti, zatiaľ čo dub je ideálnou voľbou pre náročné aplikácie či vysoké zaťaženie. Dub sa často spája s luxusom a tradíciou. Tento prémiový materiál nachádza uplatnenie hlavne v reprezentatívnych či historických objektoch. Vyniká pevnosťou, dlhou životnosťou a vysokou odolnosťou proti vlhkosti i škodcom. Céder predstavuje výnimočne praktickú voľbu do vlhších priestorov ako sú kúpeľne alebo sauny, keďže prirodzene odpudzuje plesne aj hmyz bez potreby chemického ošetrenia.

Nezanedbateľným faktorom je aj úroveň vysušenia použitého dreva - ideálne by jeho vlhkosť nemala presiahnuť 12 %, aby si strop zachoval tvar a nepopraskal ani po rokoch používania. V stavebníctve platí zlaté pravidlo: konštrukčné drevo by malo mať vlhkosť maximálne 20 %. Realita na slovenských stavbách je však často iná. Používa sa čerstvé rezivo priamo z píly, ktoré má vlhkosť často 35 - 40 %. Mokré drevo má výrazne nižší modul pružnosti. Zjednodušene povedané: mokrý trám sa začne krútiť a prehýbať už pod jeho vlastnou váhou.

Moderné nosníky: I-profily a lepené drevo

V kontextoch moderných stavieb na báze dreva sa tradičné stropnice z masívneho dreva čoraz častejšie nahrádzajú inovatívnymi konštrukčnými prvkami, ako sú skriňové a I-beam nosníky. Tieto moderné nosníky ponúkajú značnú úsporu materiálu a eliminujú problémy spojené s prirodzenými vlastnosťami rasteného dreva.

I-beam nosníky predstavujú evolúciu v práci s drevom, pričom spájajú overenú tradíciu s modernými technológiami lepenia a lisovania. Ich konštrukcia pozostáva z dvoch hlavných častí:

• Pásnice (horná a spodná časť): Sú vyrobené z vrstveného lepeného dreva (LVL - Laminated Veneer Lumber). Tento materiál zaručuje vysokú pevnosť a tvarovú stálosť.
• Stena: Vyrobená z aglomerovaného materiálu, najčastejšie z OSB dosiek (Oriented Strand Board), alebo z lisovaného dreva.

Hlavnou výhodou I-beam nosníkov je ich garantovaná nízka vlhkosť (maximálne 12 % z výroby), čo zabezpečuje ich tvarovú stálosť. Na rozdiel od čerstvého dreva, ktoré sa môže časom prehnúť, I-nosník si drží svoju rovinu. Ďalšími benefitmi sú možnosť preklenúť väčšie rozpony bez potreby dodatočných podporných bodov a ich nízka hmotnosť v porovnaní s masívnymi drevenými trámami, čo zjednodušuje manipuláciu a montáž. Hoci sú I-nosníky montážne priateľské, ich návrh a dimenzovanie by malo patriť do rúk odborníka, pretože priame nahradenie dreveného hranola I-nosníkom podobnej výšky bez statického prepočtu nemusí byť dostatočné.

Izolácia a akustika

Výraznou prednosťou drevených stropov je aj ich izolačná schopnosť. Minerálna vlna umiestnená medzi drevené prvky dokáže citeľne obmedziť únik tepla - často až o štvrtinu oproti neizolovaným riešeniam.

Tepelná izolácia

Použitie minerálnej vlny s hrúbkou 100 až 200 mm zároveň prispieva k lepším tepelnoizolačným vlastnostiam stropu. Tepelné straty sa znižujú približne o štvrtinu až tretinu a výsledný tepelný odpor presahuje hodnotu 2,5 m²K/W. Pri voľbe izolačných materiálov je dôležité zohľadniť ich vlastnosti. Odporúčajú sa materiály s dobrou paropriepustnosťou, ktoré neuzatvárajú skladbu stropu difúzne. Vhodné sú napríklad rohože alebo dosky z kamennej vlny (napr. Rockwool), ktoré majú aj dobré protipožiarne vlastnosti.

Vzhľadom na narastajúce ceny energií je vhodné naplniť odporúčané normy pre tepelnú izoláciu. Norma ČSN 73 0540-2/Z1 stanovuje hodnoty súčiniteľa prestupu tepla U. Pre ľahké stropné konštrukcie (drevené stropy) sú požadované hodnoty 0,24 W/m².K a doporučené 0,16 W/m².K. Na dosiahnutie odporúčaných hodnôt je potrebná dodatočná izolácia s hrúbkou približne 24 až 26 cm, v závislosti od konkrétnej skladby stropu a materiálu.

Pri vyplňovaní priestoru medzi trámami izoláciou je potrebné zvážiť riziko kondenzácie vodnej pary. Táto izolácia ovplyvňuje rozloženie teplôt a tlaku vodných pár v konštrukcii. Pre predchádzanie kondenzácii je nevyhnutné osadenie parozábrany pod rošt z latí pred montážou SDK podhľadu. Podmienkou funkčnej parozábrany je vysoký difúzny odpor fólie, správne vzduchotesné prevedenie spojov a obmedzenie počtu montážnych prierazov. Drevená konštrukcia by mala byť v tomto prípade chemicky ošetrená.

Zvuková izolácia a pohltivosť

Ak do dreveného stropu vložíte minerálnu vlnu s hustotou minimálne 40 kg/m³, dokážete citeľne obmedziť prenikanie hluku medzi jednotlivými podlažiami - útlm môže dosiahnuť až 30 až 50 %. Tento izolačný materiál účinne pohlcuje nielen kročajový, ale aj vzdušný hluk, čím zabezpečuje väčší pokoj v interiéri. Pri izolácii dreveného trámového stropu je dôležité zvážiť aj akustické vlastnosti. Strop, v ktorom sa striedajú ľahké a ťažké materiály, lepšie pohlcuje zvukové vlny s rôznou frekvenciou. Na zlepšenie zvukovej izolácie sa často používajú systémy suchých podláh, ktoré môžu zahŕňať rôzne typy izolačných dosiek, zásypov a roznášacích vrstiev.

Drevené stropy trpia dvoma hlavnými nedostatkami: nízkou vzduchovou nepriezvučnosťou a nízkou tepelno-akumulačnou schopnosťou. Tieto nedostatky sa snaží riešiť spriahnutý drevobetónový strop, ktorý kombinuje drevenú konštrukciu s vrstvou betónu, čím sa zlepšujú mechanické vlastnosti a zvyšuje požiarna bezpečnosť.

Rekonštrukcia a špecifické úpravy

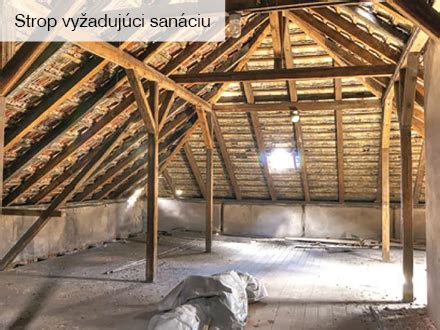

Pri rekonštrukciách, najmä pri úprave podhľadov alebo pri záujme o integráciu moderných technológií, sa drevené trámové stropy často podrobujú rôznym úpravám.

Integrácia železobetónovej dosky

Jednou z možností je realizácia celoplošného záklopu z OSB dosiek, ktorý slúži ako stratené debnenie pre novú železobetónovú dosku. Proces integrácie železobetónovej dosky na existujúci drevený trámový strop zvyčajne zahŕňa nasledujúce kroky:

1. Príprava a kontrola: Stropné trámy sa obnažia, skontrolujú a v prípade potreby sanujú.
2. Záklop: Na drevený trámový strop sa realizuje celoplošný záklop z OSB dosiek.
3. Separačná vrstva: OSB doska sa zhora ošetrí separačnou polyetylénovou fóliou.
4. Spriahnutie: Do trámov sa zaskrutkujú špeciálne skrutky (napr. SFS VB) určené na spriahnutie trámov so železobetónovou doskou.
5. Výstuž: Pred betonážou sa do trámov osadia Kari siete pri spodnom okraji budúcej železobetónovej dosky s krytím výstuže cca 20 mm. Dimenziu výstužnej siete určuje statik, pričom bežne sa používa sieť s rozmermi 150/150/6 mm.
6. Podoprenie: Pred betonážou je nevyhnutné trámový strop podoprieť v tretinách rozpätia.
7. Okrajová dilatačná páska: Po obvode stropu sa osadí pružná vložka s minimálnou hrúbkou 10 mm.
8. Betonáž: Optimálna hrúbka betónovej dosky sa pohybuje okolo 80 mm, pričom minimálna odporúčaná hrúbka je 60 mm a maximálna 100 mm.

Riešenie nerovností a dodatočné úpravy

Nerovnosti pôvodnej konštrukcie sa dajú riešiť buď priamo v úrovni železobetónovej dosky, alebo pomocou vyrovnávacieho podsypu v úrovni podlahy. Suché konštrukcie majú pri rekonštrukcii trámových stropov prednosť pred cementovými poterami, ktorých vlhkosť by mohla poškodiť historické prvky. Pri plánovaní rekonštrukcie podlahy na drevenom trámovom strope je dôležité zohľadniť niekoľko faktorov, ktoré investor by mal včas prediskutovať s realizačnou firmou:

• Účel priestoru: Informácia o plánovanom využití miestnosti (napr. umiestnenie knižnice, akvária) určí limitné hodnoty úžitkového zaťaženia.
• Podlahový vpust a sprchy: Prítomnosť podlahového vpustu alebo bezbariérovej sprchy si vyžaduje špecifické materiály podlahy (napr. cementovláknité prvky) oproti bežným kúpeľniam.
• Typ podlahovej krytiny: Veľkoformátová dlažba alebo tenkovrstvové marmoleum si vyžadujú špecifické úpravy podkladu a skladby podlahy.
• Typ vykurovania: Podlahové vykurovanie (teplovodné alebo elektrické) má vplyv na výber materiálov a konštrukciu podlahy.

Dôležitosť správneho plánovania a údržby

Pri výbere a realizácii stropnej konštrukcie, či už ide o novostavbu alebo rekonštrukciu, je kľúčové pristupovať k tomuto prvku s náležitou pozornosťou.

Statika a zaťaženie

Strop ovplyvňuje nielen statiku budovy, ale aj akustiku, požiarnu bezpečnosť a tepelnú izoláciu. Dobre navrhnutá stropná konštrukcia môže prispieť k úspore energie, zlepšiť komfort bývania odhlučnením medzi podlažiami a poskytnúť priestor pre skrytie technických inštalácií. Pri rekonštrukcii podlahy na drevenom trámovom strope je dôležité pamätať na statiku a únosnosť konštrukcie. Aj pri ľahších systémoch môžu byť potrebné dodatočné výstuhy alebo zosilnenie nosníkov. Konzultácia s dobrým statikom môže predísť mnohým budúcim problémom. Pri návrhu stropu je potrebné zohľadniť aj zabudované technické zariadenia, ako sú vodovodné, vykurovacie či vetracie rozvody. Nosná konštrukcia sa navrhuje tak, aby vzdialenosť medzi podporami bola čo najmenšia. Technické vlastnosti dreveného stropu sú kľúčové pre jeho stabilitu a dlhú životnosť. Nosnosť závisí od viacerých faktorov, ako sú typ konštrukcie, rozmery trámov a dosiek, druh použitého dreva a spôsob uloženia.

Ochrana pred vlhkosťou a škodcami

Odolnosť drevených stropov závisí predovšetkým od ich schopnosti čeliť požiaru, vplyvu vlhkosti a nebezpečenstvu napadnutia drevokaznými hubami. V porovnaní s betónom či oceľou je drevo proti ohňu menej odolné. Pri kontakte s plameňom sa síce na povrchu vytvorí ochranná vrstva uhlíka, avšak táto ochrana postupne slabne a pri dlhodobom pôsobení ohňa pevnosť konštrukcie rýchlo klesá. Bez špeciálnych úprav spravidla drevené stropy nespĺňajú požiadavky stavebných noriem v oblasti požiarnej bezpečnosti.

Ďalším výrazným rizikom pre tieto stropy je vlhkosť. Ak jej hodnota presiahne 20 %, dochádza k rozkladu buniek v dreve a vznikajú ideálne podmienky pre rast plesní či húb. Preto je dôležité pravidelne sledovať úroveň vlhkosti, zabezpečiť dostatočné vetranie a kvalitnú izoláciu, ktorá zabraňuje prenikaniu vody do nosných prvkov. Drevokazné huby sú obzvlášť nebezpečné na miestach so zvýšenou vlhkosťou nad 22 %. Typickým príkladom je drevmorka domáca (Serpula lacrymans), ktorá dokáže za jeden rok poškodiť až polovicu objemu infikovaného trámu. Ak sa zanedbajú preventívne opatrenia, stav stropu sa môže dramaticky zhoršiť už v priebehu niekoľkých rokov - strata statickej stability môže dosiahnuť desiatky percent vplyvom pôsobenia zvýšenej vlhkosti alebo biologických škodcov.

Údržba a legislatíva

Starostlivosť o drevené stropy je jednoduchá, ak sa dodržiava pravidelná údržba a správne ochranné opatrenia. Povrch stačí udržiavať čistý pomocou suchej alebo mierne navlhčenej handričky, čím sa ľahko predchádza usádzaniu prachu a nečistôt. Rôzne nátery ako laky, oleje alebo vosky predlžujú životnosť stropu a chránia drevo pred vlhkosťou a vnútorným poškodením. Obnovovanie náterov závisí od intenzity používania priestoru a zvoleného typu ochrany. Zvyčajne postačí nový náter každé tri až päť rokov.

Dôležitá je aj kontrola tesnosti okolo trámov - zatekajúca voda alebo kondenzácia môžu viesť k vážnym problémom. Osobitnú pozornosť venujte miestam susediacim s kúpeľňou či inými vlhkými priestormi. Ak drevený strop dostane kvalitnú údržbu a miestnosť má dostatočné vetranie, jeho životnosť môže presiahnuť päťdesiat rokov.

V súlade so zákonom o energetickej hospodárnosti budov musíte pri kúpe starého domu zaizolovať strop najvyššieho podlažia do dvoch rokov od odovzdania nehnuteľnosti. Ak chcete pritom izolovať drevený trámový strop, mali by ste si prácu dobre naplánovať a vykonať ju veľmi starostlivo. Najlepšie je zavolať si na pomoc odbornú firmu.
