Točité Schodisko: Komplexný Sprievodca Plánovaním, Výkresmi a Bezpečnosťou

Točité schodisko je špeciálny dizajn schodiska, v ktorom štruktúra predstavuje točitú krivku, zvyčajne usporiadanú okolo jedného stĺpa. Točité schody sú skvelým riešením do menších priestorov. Ich forma umožňuje širokú škálu konfigurácií uhlov a výšok natočenia. Točité schodisko je os, okolo ktorej sú schody usporiadané v špirále. Môže byť inštalovaný na prechod do druhého poschodia alebo podkrovného priestoru v dome.

Systém točitých schodísk nie je len prostriedkom na lezenie medzi poschodiami v súkromných domoch, ale aj dekoratívnym prvkom, ktorý sa dá zladiť s konkrétnym štýlom a interiérom miestnosti. Štruktúra vyzerá bez tiaže a má niekoľko výhod.

Výhody Točitého Schodiska

• Originalita a príťažlivosť: Moderné točité schodiská sú menej bežné ako pochodové, takže dodávajú interiéru na originalite. Komplexný tvar priťahuje pozornosť, vďaka čomu zariadenie miestnosti vyzerá draho.
• Kompaktnosť: Točité schodiská vyžadujú oveľa menej voľného priestoru v porovnaní s pochodovými. Nezaťažujú priestor, čo ich robí ideálnymi pre malé miestnosti.
• Ekonomickosť: Tento dizajn vyžaduje relatívne málo stavebných materiálov. Preto sa nezávislá výstavba ukazuje ako celkom lacná.

Nevýhody Točitého Schodiska

Aj keď sú točité schody esteticky príťažlivé a kompaktné, sú menej bežné ako pochodové, čo je spôsobené nevýhodami takýchto dizajnov:

• Nepríjemné stúpanie: Skrutkové konštrukcie sú užšie ako pochodové. Stupne majú na jednom okraji zúžený tvar. Z tohto dôvodu je výstup po takýchto schodoch menej pohodlný ako štandardné, najmä pre deti a starších ľudí.
• Menšia odolnosť voči zaťaženiu: Pri skrutkových výťahoch je nosnou časťou často len nosný stĺp. Z tohto dôvodu nie je tvar schodiska vhodný do miestností so zvýšenou záťažou.
• Neschopnosť zdvihnúť veľké predmety: Vzhľadom na kompaktnosť a skrútený tvar schodiska nebude možné do druhého poschodia vyniesť zmontovaný nábytok a iné veľké nerozoberacie predmety. Ak máte napríklad v pláne umiestniť na horné poschodia veľký nábytok, točité schodisko nie je pre vás tým správnym riešením. Vynášanie bude zložitejšie.
• Menšia bezpečnosť: To je uľahčené úplným výstupom, tvar schodov nie je vhodný pre každého a nedostatok platforiem.

Kedy Použiť Točité Schodisko?

Krútené schody sa používajú v súkromných a vidieckych domoch s nie príliš vysokými prietokmi na výstup do ďalšieho poschodia. Konštrukcia je vhodná aj na vstup do podkrovia. Vírivé dizajny sú vhodné do dvojpodlažných bytov, ktoré často nemajú dostatok priestoru pre väčšie konštrukcie. Pomocou schodísk sa kombinujú obytné priestory umiestnené nad sebou. Točité schodiská nie sú vhodné do verejných budov a mali by byť opustené, ak sa plánuje postaviť vstup do horného poschodia z ulice. Špirálová budova je niekedy postavená ako núdzový výťah na druhé poschodie, čo je výhodné v prípadoch, keď sa hlavný vchod nachádza na ulici.

Plánovanie a Návrh Točitého Schodiska

Plánovanie konštrukcie schodiska je kľúčové pre jeho funkčnosť, bezpečnosť a estetiku. Pri plánovaní sa spravidla vychádza z jeho konštrukčného tvaru a požadovaného materiálu. Pri plánovaní myslite hlavne na to, ako sa bude schodisko neskôr využívať. Oplatí sa vytvoriť si kontrolný zoznam, aby ste mali neustály prehľad o nákladoch a navyše zabránili chybám pri stavaní schodov.

Zákonné Požiadavky a Normy

Všeobecne dodržiavanie slovenskej technickej normy alebo technickej normalizačnej informácie je dobrovoľné (§ 3 ods. 11 zákona č. 60/2018 Z. z.). Avšak, Stavebný zákon upravuje parametre pre točité schody. Predtým, než začnete kresliť výkres, je dôležité sa zoznámiť s miestnymi stavebnými predpismi a normami, ktoré sa týkajú schodísk.

Prehľad sa zameriava na detail schodiskového stupňa, hranu schodiskového stupňa (splávok), povrch a rozoznateľnosť z hľadiska bezpečnosti a pohodlnosti počas užívania. Medzi dôležité požiadavky patria:

• Vyhláška č. § 17 ods. 4 stanovuje, že v jednom schodišťovom ramene nesmú byť menej ako tri stupne.
• Povrch stupňov musí mať protišmykovú úpravu. Súčiniteľ šmykového trenia pri okraji schodiskového stupňa musí byť najmenej μ = 0,6.
• Vyhláška č. 532/2002 Z. § 19 ods. 8 určuje, že pri výškovom rozdiele komunikácií a pri voľne prístupnom otvore sa musí použiť zábrana primeraná hĺbke poklesu. Zábrana musí odolávať primeranému horizontálnemu tlaku a mať primeranú výšku nad podlahou.
• Článok 36 hovorí, že povrch schodiskových stupňov má byť opticky odlišný od povrchu odpočívadiel (podest), tak aby bolo zrejmé, kde schodiskové rameno začína a kde končí. Úprava podstupnice by v ideálnom prípade mala byť odlišná, čím sa dosiahne vizuálne rozlíšenie jednotlivých schodov medzi sebou.

Dôležité Parametre a Aspekty Bezpečnosti

Hlavnými parametrami ovplyvňujúcimi komfort používania schodov je ich využiteľná šírka, výška a počet schodov v jednom chode. Pohodlné a bezpečné točité schodisko preto musí mať približne 30-32 centimetrov využiteľnej šírky a 15-16 centimetrov výšky stupňa. Rozmery stupňov: Normy obvykle špecifikujú minimálnu a maximálnu výšku a šírku stupňov. V SR sa väčšinou stretneme s požiadavkou, že výška stupňa (tzv. šľapka) by nemala prekročiť 19 cm a šírka stupňa je tiež dôležitá. Minimálna šírka schodiska je ďalším dôležitým faktorom, ktorý je určený zákonom.

Zábradlie je nevyhnutnou súčasťou každého schodiska na zaistenie bezpečnosti. Pri troch a viacerých schodoch je v interiéroch predpísané držadlo zábradlia s výškou minimálne 90 cm. Pri výške schodiska menej ako 12 metrov stačí, ak je zábradlie vysoké 100 cm. Svetlá výška: Normy tiež často určujú minimálnu svetlú výšku nad schodiskom, aby sa zabezpečilo pohodlné a bezpečné používanie schodiska. Dbajte na to, aby ste mali madlo vo vzdialenosti aspoň 5 cm od steny, aby sa vám tam pri používaní schodov nezasekli prsty.

Pri plánovaní myslite aj na to, že v staršom veku možno budete potrebovať schodiskový výťah. Pri navrhovaní schodov myslite na prístupnosť, aby ste neskôr ušetrili náklady, ak sa presťahujete alebo budete chcieť prerobiť priestor primerane k veku. Svetlo je rozhodujúcim dizajnovým faktorom v obytnom priestore. Odporúčame preto plánovať schody v blízkosti okna. Na schodisko môžete umiestniť akcentové osvetlenie. Svietidlá poslúžia aj na orientáciu a zvyšujú bezpečnosť.

Typy Točitých Schodísk

Točité schodiská sa líšia typom dizajnu a tvaru. Ak sa pozriete na zostup z najvyššieho poschodia, rozpätie bude mať tvar kruhu alebo mnohouholníka. Točité schody možno rozdeliť na dva typy: točité schody so stredovými stĺpmi a točité schody bez stredových stĺpikov.

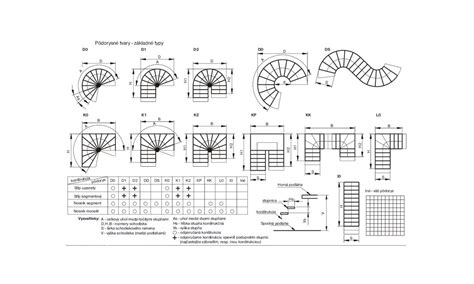

Typy Točitých Schodísk Podľa Tvaru

1. Špirála: Práve tento tvar si predstavíme, keď sa hovorí o točitom schodisku. V špirálovom výťahu sú schodíky zložené do rovnomerných zákrut okolo nosného stĺpa. Navyše polomer každej otáčky zostáva rovnaký. Tento tvar pôsobí elegantne, zaberá minimálny priestor a tvorí prierez v tvare pravidelného kruhu.
2. Obdĺžnikový: Tento tvar majú točité schodiská, ktoré súčasne spočívajú na stredovom nosnom stĺpe a na stene. Vďaka dvom oporným bodom znesie výťah zvýšené zaťaženie. Táto možnosť je vhodná iba pre miestnosti s nízkymi stropmi, pretože takéto konštrukcie majú zvyčajne iba jedno rozpätie.
3. Miestne (tvar L, U alebo S): Ide o zložito zakrivenú štruktúru, ktorá môže mať tvar L, U alebo S. Vnútorné a vonkajšie polomery rôznych zákrut nie sú rovnaké. Miestne točité schodiská vyzerajú originálne, no zaberajú pomerne veľa miesta.

Pri výbere tvaru by ste sa mali spoliehať nielen na vzhľad schodiska, ale aj na množstvo voľného priestoru v miestnosti, ako aj na výšku stropu.

Typy Točitých Schodísk Podľa Spôsobu Upevnenia Konštrukcie

Skrutkové výťahy sa líšia aj spôsobom upevnenia konštrukcie. Nachádzajú sa tieto typy:

1. Na stenách a náprave: V tomto prípade je centrálny stĺp inštalovaný v blízkosti steny. Kroky sú pripevnené jednou stranou k axiálnej tyči a druhou k stene. Vďaka dvom oporným bodom je dizajn spoľahlivý.
2. Konzolový držiak: Kroky sú namontované na axiálnom nosnom stĺpe pomocou konzol. Steny sa nepoužívajú, takže výťah môžete dokonca umiestniť do stredu miestnosti. Najjednoduchším spôsobom je vyrobiť točité točité schodisko s konzolovou montážou. Táto odroda pozostáva z jednoduchých prvkov, ktoré je možné objednať od remeselníka alebo vyrobiť samostatne.
3. Tetiva: Ide o neobvyklý spôsob inštalácie moderného točitého schodiska. Konštrukcia je postavená bez osového prvku. Namiesto toho sa používa tetiva alebo tetiva zakrivená v tvare špirály. K nim sú pripevnené schody, ako aj zábradlia so zábradlím alebo široké drevené pásy, ktoré fungujú ako zábradlia. Nie je možné vyrobiť zakrivené prvky bez špeciálneho nástroja. Zostavenie celej konštrukcie je tiež komplikovanejšie ako štandardné konštrukcie.
4. Prefabrikované moduly: V tomto prípade je nosný stĺp rozrezaný na časti, medzi ktorými sú upevnené schodíky. V podstate je schodisko zostavené umiestnením každého prvku na predchádzajúci. Schody sa neopierajú o stenu. Pri samoinštalácii je táto možnosť komplikovaná, aj keď sa ukazuje ako spoľahlivá.

Materiály pre Točité Schodiská

Pohodlie, tieň, cena, trvanlivosť a pracovná náročnosť výstavby moderného točitého schodiska závisia od materiálu, z ktorého je vyrobený. Na vytvorenie schodov do druhého poschodia sa používajú rôzne druhy surovín. Každý materiál má klady a zápory. Niektoré nedostatky sa dajú ľahko opraviť. Napríklad na ochranu dreva pred vlhkosťou, hubami a baktériami sa natiera lakom, ochrannou impregnáciou alebo olejom na drevo. Tendencia kovu ku korózii môže byť neutralizovaná pokrytím schodov farbou.

Skrutkové výťahy sa najčastejšie montujú z dreva. Masívne drevo je mimoriadne odolné. Pri tvrdých druhoch dreva je znížená aj náročnosť na starostlivosť. Na stavbu konštrukcie sa zvyčajne používajú tieto horniny:

• Borovica a smrek: Najlacnejší druh vhodný na stavbu točitých schodísk. Vyznačujú sa krásnym teplým odtieňom a schopnosťou produkovať zdraviu prospešné fytoncídy. Negatívne vlastnosti sú relatívna mäkkosť dreva a v dôsledku toho nízka odolnosť proti opotrebovaniu. Postupom času takéto štruktúry strácajú na atraktivite a vyzerajú neupravene. Táto možnosť je vhodná, ak sa schody často nepoužívajú, napríklad vo vidieckom dome.
• Smrekovec: Drahý materiál, ktorý je obľúbený pre svoju krásnu bielu farbu dreva, vysokú pevnosť a odolnosť. Plemeno má vysokú požiarnu odolnosť.
• Dub: Krásny ušľachtilý materiál s výrazným vzorom a sýtym tmavým odtieňom. Je známy svojou vysokou pevnosťou, trvanlivosťou a odolnosťou voči vysokej vlhkosti. Točité dubové schodiská sú drahou možnosťou.
• Javor: Krásne odolné plemeno so svetlým odtieňom. Materiál pomaly absorbuje impregnáciu, takže sa považuje za ťažko spracovateľný. Javorové drevo vytvára jasné akcenty, napríklad na madlách a schodniciach.
• Breza: Ideálna hodnota za peniaze. Tento druh je dosť odolný, aj keď je horší ako dub. Odoláva miestnemu zaťaženiu a dlhodobo si zachováva atraktívny vzhľad.
• Jaseň: Drevo s nezvyčajným odtieňom a vzorom. Má najvyššiu pevnosť z prezentovaných hornín. Bojí sa vlhkosti, preto potrebuje impregnáciu odolnú proti vlhkosti a antiseptickú.
• Buk: Atraktívny je jednotný svetlý odtieň bez výraznej kresby dreva. Materiál je pevný a odolný. Vyžaduje dodatočné ošetrenie ochrannými impregnáciami.

Typ dreva pre točité schodisko by sa mal vyberať na základe osobných potrieb a finančných možností. Požadovaný odtieň dreva je možné vždy dodať pomocou moridla.

Výkresy a Výpočty Točitého Schodiska

Výkres schodiska poskytuje dôležité informácie pre staviteľov, ako sú rozmery, materiály a špecifikácie konštrukcie. Najdôležitejšou etapou pri vytváraní točitého schodiska vlastnými rukami je výpočet jeho rozmerov a kreslenie výkresov. Vzhľad, spoľahlivosť a trvanlivosť hotovej konštrukcie závisia od toho, ako správne je obvod vyrobený.

Kroky k Vytvoreniu Výkresu

1. Prvým krokom je rozhodnúť o type schodiska, ktoré chcete navrhnúť. Existuje mnoho typov schodísk, vrátane priamych, L-tvarovaných, U-tvarovaných, špirálových a ďalších.
2. Predtým, než začnete kresliť výkres, je dôležité sa zoznámiť s miestnymi stavebnými predpismi a normami, ktoré sa týkajú schodísk.
3. Na základe typu a umiestnenia schodiska a požiadaviek na jeho konštrukciu začnite s návrhom. Rozhodnite sa pre rozmery stupňov, výšku a šírku schodiska, rovnako ako pre počet stupňov a podesť.
4. Po dokončení návrhu môžete začať s vytváraním výkresu. Ten by mal byť vykonaný v mierke a zahŕňať pohľady z rôznych uhlov (napr. pôdorys, bokorys, rez).
5. Pridajte do výkresu detaily, ako sú materiály, z ktorých bude schodisko vyrobené, typy povrchov stupňov a špecifikácia zábradlia.
6. Po dokončení výkresu si dajte svoj návrh schodiska skontrolovať a schváliť odborníkom, ako je architekt alebo stavebný inžinier. Vytvorenie výkresu schodiska vyžaduje starostlivú prípravu a pozornosť voči detailom.

Dizajnové výkresy, ktoré sú dostatočne vedecké a presné, sú najvyššou prioritou pri navrhovaní točitých schodísk. Ak sa vyskytnú chyby v konštrukčných rozmeroch, priamo to spôsobí, že komponenty točitého schodiska nebudú počas inštalácie spojené.

Hlavné Detaily Točitého Schodiska

Ak chcete vykonať výpočty, potrebujete poznať hlavné detaily točitého schodiska. Skladá sa to z:

• Os: Toto je centrálny nosný stĺp, ku ktorému sú pripevnené stupne točitého schodiska. Hlavná záťaž padá na ňu, preto je táto časť vyrobená pomerne hrubá, z kvalitného materiálu.
• Kroky (stupne): Pripevnené na skrutkový stĺpik. Skladajú sa z hlavnej časti (behúňa) a stúpačky, ktorá navzájom spája susedné prvky. Niektoré projekty nemajú stúpačky.
• Zábradlia (balustery): K týmto prvkom sú pripevnené zábradlia. V točitých schodiskách balustery kombinujú stupne do jednej konštrukcie.
• Zábradlie: Pripevnené k hornej časti stĺpikov. Forma stúpania by mala mať podobu rebríkovej pušky. Niekedy je na vonkajší koniec schodov pripevnená široká drevená doska, ktorá opakuje krivku schodiska. Môže to byť základ balustrov alebo úplne nahradiť zábradlie.
• Soklová lišta: Nie vždy používané. Prvok je široký pás, ktorý sleduje krivku schodiska. Pripojte túto časť k schodom a základni stĺpikov. Toto pridanie zvyšuje pevnosť konštrukcie.

Odporúčania pre Rozmery a Výpočty

Dôležité je zvážiť odporúčania spoločné pre takéto štruktúry. Aby bolo pohodlné stúpať po schodoch, ale konštrukcia zostáva pomerne kompaktná, jej šírka je v rozmedzí 70 - 100 cm. Optimálny sklon pre skrutkový zdvih je 45 stupňov. Strmšie schody nie sú bezpečné. Menší uhol je pohodlný, ale zaberá väčšiu plochu. Jedno otočenie schodiska obsahuje 11-12 schodov. Výška medzipodlahových zákrut sa vypočíta s prihliadnutím na výšku najvyššieho obyvateľa domu + 10-20 cm. V opačnom prípade sa osoba bude musieť pri stúpaní ohnúť, čo zníži bezpečnosť a pohodlie. Pre skrutkové výrobky sa za najvhodnejšiu veľkosť na zdvíhanie schodov považuje 15-20 stupňov. Aby bol skrutkový systém schodiska spoľahlivý, hrúbka kovovej nosnej osi musí byť aspoň 5 cm a priemer podpery z iných materiálov musí byť aspoň 15 cm.

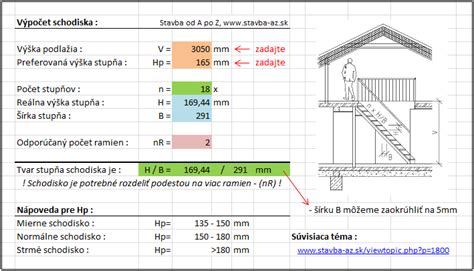

Ak chcete umiestniť výkres na papier a zistiť rozmery hlavných prvkov skrutkovej konštrukcie, vykoná sa séria výpočtov. Najprv zistite celkový priemer skrutkového zdvihu pripočítaním priemeru stredovej osi k dvojnásobku šírky otvoru. Výsledný kruh sa prenesie na papier v mierke 1:10. Vo vnútri tohto kruhu je nakreslený ďalší kruh, ktorý označuje trajektóriu pohybu osoby. Ak chcete zistiť jeho polomer, rozdeľte súčet polomeru axiálneho stĺpika a šírky stúpania na polovicu. Na výpočet počtu krokov v celej zákrute je potrebné vynásobiť 2 a číslom π (3.14) polomer kruhu trajektórie pohybu osoby. Výsledok sa vydelí priemernou šírkou kroku (zvyčajne 25 cm). Ak číslo nie je celé číslo, zaokrúhli sa nahor. Na výpočet celkového počtu schodov vydeľte výšku rozpätia špirály od podlahy prvého poschodia po podlahu druhého poschodia výškou jedného schodu. Na výpočet počtu otáčok skrutkovej konštrukcie sa celkový počet krokov vydelí počtom krokov pri jednej otáčke.

Konštrukcia a Montáž Točitého Schodiska

Je ťažšie postaviť točité schodisko ako pochodové schodisko, kvôli zúženým schodom na jednej strane. Ťažkosti môžu nastať kvôli zábradliam, ktoré musia sledovať krivku konštrukcie. Preto bude pohodlnejšie vyrobiť všetky prvky na objednávku a potom zostaviť štruktúru. Všetky diely si môžete vyrobiť sami. Na to budete potrebovať tesárske zručnosti a špeciálne nástroje. Točité schodisko je najťažším druhom špeciálne tvarovaných kamenných výrobkov na spracovanie. Či už je základný rám vyrobený z betónu alebo oceľového rámu, musí byť veľmi presný. Krivka kamennej dyhy musí byť prirodzená a nesmie dochádzať k náhlym zmenám zakrivenia.

Zhotovenie Nosného Stĺpa

Nosný stĺpik v skrutkovom prevedení slúži zároveň ako stredová os. Je dôležité, aby bol silný a spoľahlivý. Pre drevenú konštrukciu je vhodný drevený stojan. Jeho priemer je v rozmedzí 15-30 cm. Na tento materiál je vhodné pripevniť schodíky s kovovými rohmi. Stojan môže mať okrúhly, štvorcový alebo mnohouholníkový prierez. Je dôležité ho bezpečne zaistiť v hornej a dolnej časti. Na tento účel vytvárajú okrem spoľahlivých spojovacích prvkov aj výklenky na podoprenie v podlahe a strope. Nosný stĺp je vyrobený z kovu, betónu alebo muriva. Na zaistenie schodov sú k stredovej osi pripevnené spojky alebo skrutky.

Výroba a Montáž Stupňov

Schody pre točité schodisko musia byť stabilné a odolné, pretože sú značne zaťažené. Pri montáži dielov je dôležité zvážiť nasledujúce nuansy: hrúbka stupňov musí byť minimálne 5 cm za predpokladu, že schodisko nie je vyššie ako 2 m. Pre vyššie stúpania je minimálna hrúbka stupňov 6 cm. Na schodíky je dôležité vybrať drevo už ohobľované a rovnomerne vysušené. Ak materiál schne nerovnomerne, schod sa počas prevádzky zdeformuje. Z tohto dôvodu sa celá konštrukcia zdeformuje a stratí pevnosť. Na výrobu krokov sa často vyberá lepené vrstvené drevo. Panely je možné zlepiť pomocou drevených blokov sami.

Aby sa zabezpečilo, že všetky prvky sú rovnaké, vytvorí sa šablóna krokov podľa predtým plánovaných rozmerov. Je vyrezaný z lepenky alebo hrubého papiera. Kroky sú vyrezané podľa šablóny. Ak majú prvky otvory pre nosný stĺpik, musíte ich vyrezať podľa vopred pripravenej šablóny. Horný schod je zvyčajne výrazne väčší, vyžaduje samostatnú šablónu. Rezné kroky sa spracovávajú ručne alebo na špeciálnom stroji. Sú leštené a hrany majú zaoblený tvar. V krokoch sú vopred vyvŕtané drážky pre stĺpiky. Takéto otvory robia spojenia spoľahlivejšie.
