Chybové hlásenie F4 na kotli Protherm Tiger: Rýchle a účinné riešenia, ktoré musíte poznať!

Vykurovacie kotly, či už plynové, elektrické alebo na pevné palivo, sa môžu kedykoľvek stretnúť s chybovým hlásením. Blikajúce čísla a písmená na displeji môžu byť znepokojujúce, najmä ak nemáte k dispozícii servisného technika alebo návod na použitie. Tento článok poskytuje prehľad najčastejších chybových hlásení, so špeciálnym zameraním na kotly Protherm Tiger a konkrétne na chybu F4, aby vám pomohol v takýchto situáciách. Vždy je však dôležité pamätať na to, že odbornú diagnostiku a opravu by mal vykonávať certifikovaný servisný technik.

Typy kotlov, najčastejšie poruchy a ako im predchádzať

Poznáme tri základné typy kotlov, ktoré sa využívajú najčastejšie: plynový kotol, elektrický kotol a kotol na tuhé palivo. Výber správneho kotla ovplyvňuje rad faktorov, ako napríklad počet osôb v domácnosti, umiestnenie zariadenia a veľkosť tepelných strát objektu. Preto je dôležité poradiť sa s odborníkom, ktorý vám pomôže pri rozhodovaní. Správnym výberom predídete mnohým nepríjemnostiam a zbytočne vynaloženým nákladom. Zlá voľba kotla je častou príčinou zobrazovania chybových hlásení.

Najčastejšie poruchy kotla

Medzi najčastejšie poruchy plynových kotlov patria:

Zatvorený uzáver plynu.
Nefunkčné batérie v priestorovom termostate.
Nefunkčná elektrická zásuvka pri plynovom termostate.
Použitie rozdvojky pri plynovom kotle v elektrickej zásuvke.
Nedostatočné množstvo vody v obehu ústredného kúrenia.
Vysoká prašnosť prostredia alebo zanedbaný servis.

Ako predchádzať poruchám kotla

Kľúčom k minimalizácii porúch a chybových hlásení je pravidelný servis kotla. Zanedbanie preventívnych prehliadok môže viesť k častejšiemu výskytu chýb. Preventívne prehliadky sa cenovo pohybujú od 20 do 100 €, ale ak ich robíte pravidelne, zvyčajne stačí jedna za rok. Táto investícia je neporovnateľne nižšia ako náklady na kúpu nového kotla.

Pravidelnou preventívnou prehliadkou sa dá predchádzať nepríjemným poruchám. Servisný technik vám môže ukázať, ako si poradiť v krízových situáciách a aké sú možnosti riešenia. Myslite predovšetkým na bezpečnosť vašej domácnosti. Je dôležité nájsť si spoľahlivého servisného technika vo vašom okolí a zveriť mu starostlivosť o váš kotol. Týmto spôsobom sa najefektívnejšie zbavíte chybových hlásení kotla.

Podrobný prehľad chybových hlásení kotlov Protherm

Protherm je nemecká značka pod záštitou Vaillant Group, ktorá vyrába kotly v Skalici už od roku 2001. Na svojom konte majú veľké množstvo značiek. Pri poruche vykurovania alebo teplovodného systému sa na displeji kotla môže objaviť chyba, ktorej riešenie nemusí byť vždy zrejmé. Vhodným prvým krokom je zavolať servisného technika. Ak niektorý z parametrov nefunguje podľa špecifikácií, kotol to okamžite rozpozná a zobrazí chybový kód - kombináciu čísel a písmen.

Chyba F4: Snímač teploty teplej vody je prerušený

Chyba F4 na kotle Protherm Tiger signalizuje, že snímač teploty teplej úžitkovej vody je prerušený. V takom prípade je kotol odstavený z bežnej prevádzky a ohrev zásobníka teplej vody je vypnutý. Kúrenie by v tomto prípade nemalo byť priamo ovplyvnené.

Pre riešenie chyby F4 je potrebné vykonať nasledujúce kroky:

Skontrolujte odpor snímača a prívodné káble: Zamerajte sa na káble, ktoré vedú z riadiacej dosky ku snímaču. Uistite sa, že sú správne zapojené a nie sú poškodené.
Preverte zapojenie snímača: Skontrolujte, či je snímač správne zapojený v kotle a v zásobníku TUV. Niekedy môže dôjsť k uvoľneniu konektoru.

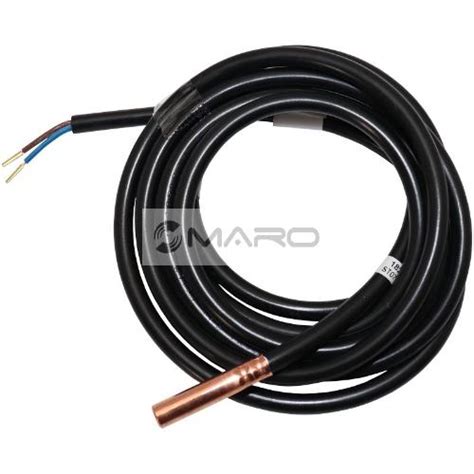

Možné poškodenie snímača: Ak sú káble v poriadku, problém môže byť priamo v snímači teploty TUV. Snímač môže byť poškodený alebo nefunkčný.

Ak po týchto základných kontrolách problém pretrváva, je nevyhnutné zavolať servisného technika. Ten je odborníkom na dané zariadenie a dokáže presne diagnostikovať príčinu poruchy a navrhnúť riešenie, ktoré môže zahŕňať výmenu poškodeného snímača.

Ďalšie bežné chybové hlásenia kotlov Protherm

Okrem chyby F4 sa môžu na kotloch Protherm objaviť aj iné chybové kódy, ktoré upozorňujú na rôzne prevádzkové stavy alebo poruchy. Nižšie uvádzame prehľad najčastejších:

F0: Strata tlaku vykurovacej vody - tlak vykurovacej vody klesol pod 0,6 bar. Kotol je automaticky odstavený z prevádzky. Riešenie: Doplňte tlak vykurovacej vody na hodnotu 1-2 bar. Kotol by mal svoju činnosť obnoviť automaticky.

Doplnění vody do kotle - návod

F1: Prerušený snímač vratného potrubia - skontrolujte, či je snímač správne zapojený a či nie je poškodený. Riešenie: Ak je zapojenie v poriadku, ale snímač nefunguje, zavolajte servisného technika, pretože snímač môže byť poškodený.
F3: Zvýšenie teploty vykurovacej vody - teplota vykurovacej vody prekročila 95°C. Riešenie: Vypnite a znova zapnite kotol. Prevádzka sa obnoví po vychladnutí vody. Problém môže byť aj v pripojení s elektronikou zásobníka - skontrolujte správne zapojenie. Ak reset nepomôže, zavolajte technika. Problém môže byť aj v zanesení čerpadla alebo filtra (pri starších kotloch F3 zodpovedá F20).
F5: Porucha vonkajšieho čidla - pravdepodobne došlo ku skratu alebo vypojeniu vonkajšieho čidla. Riešenie: Skontrolujte správne pripojenie vonkajšieho čidla. Porucha tiež signalizuje, ak ste zvolili spôsob riadenia kotla podľa vonkajšej teploty, ale vonkajšie čidlo nevlastníte. V takom prípade prestavte riadenie kotla.
F6: Prerušenie vnútorného čidla - skontrolujte pripojenie senzora alebo snímača a jeho nastavenia. Riešenie: Pri tejto poruche je však najlepšie zavolať servis, pretože čidlo môže byť poškodené a bude potrebná jeho výmena.
F10: Skrat snímača vykurovacej vody na výstupe - skontrolujte, či je snímač správne zapojený alebo či nie je poškodený kábel. Riešenie: Ak ste nič nezistili, zavolajte servis, je možné, že snímač je poškodený a bude ho treba vymeniť.
F20 (*F3): Prehriatie kotla - kotol sa prehrial a vypol. Po vychladnutí obnoví svoju činnosť. Riešenie: Ak sa hlásenie opakuje, zavolajte servis, môže byť upchatý filter.
F22: Nedostatočné množstvo vody - v systéme vykurovacej vody je nedostatočné množstvo vody. Kotol sa automaticky odstaví z prevádzky. Riešenie: Doplnite okruh vykurovanej vody správnym množstvom a zresetujte kotol. Najvhodnejšie je však zavolať servisného technika, ktorý to vykoná správne.
F28 (*F1): Strata plameňa - došlo k strate plameňa v dôsledku prerušenia dodávky plynu do kotla. Riešenie: Vypnite a po chvíľke znova zapnite kotol hlavným vypínačom (RESET).

Poznámka: Pri starších verziách kotlov Protherm sa chybové hlásenia môžu líšiť, napr. F3=F20 a F1=F28.

Chybové hlásenia iných značiek kotlov

Hoci sa väčšina kotlov riadi rovnakým princípom - sníma, vyhodnocuje a signalizuje odchýlky - každý výrobca používa vlastný systém kódovania porúch. Zatiaľ čo u jednej značky môže kód znamenať problém so zapaľovaním, u inej signalizuje úplne inú poruchu. Nie všetky chybové hlásenia znamenajú vážnu poruchu, mnohé z nich upozorňujú na bežné prevádzkové stavy. Ak sa však chyba po resete opakuje, kotol sa vypína alebo kód signalizuje problém s elektronikou, ventilátorom či čidlom, je čas zavolať servisného technika.

Chybové hlásenia kotlov Buderus

Značka Buderus patrí pod spoločnosť Bosch Thermotechnika a môže sa pochváliť históriou dlhšou ako 280 rokov. Dnes ponúka komplexné riešenia vykurovacích systémov. Aj pri týchto kotloch sa môžu objaviť rôzne chybové hlásenia:

"-" (pomlčka): Nerozpoznaný snímač vonkajšej teploty (kotly U054 xx - U154 xx). Riešenie: Kontrola snímača vonkajšej teploty a prípojného kábla, či nie sú prerušené.
"1C": Únik spalín na poistke prúdenia (U054 xx - U154 xx). Riešenie: Kontrola trasy spalín (revízia spalinovej cesty kominárom), kontrola prisávania vzduchu ku kotlu, kontrola celého kotla, čistoty výmenníka, nastavenia plynovej armatúry. Upozornenie: Únik spalín do priestoru môže spôsobiť vážne zdravotné komplikácie a vo väčšine prípadov aj smrť osôb v byte!
"1C": Chybné čidlo spalín alebo chýba odozva (kotly GB) / Nameraná vyššia hodnota spalín ako 105 °C (kotol GB 022). Riešenie: Výmena čidla spalín, kontrola spaľovania, teploty spalín.
"1H": Únik spalín z komory horáka (U054 xx - U154 xx). Riešenie: Kontrola trasy spalín, kontrola prisávania vzduchu ku kotlu, kontrola celého kotla, čistoty výmenníka, nastavenia plynovej armatúry. Odstavte kotol a vyvetrajte!
"1P": Snímač teploty spalín nerozpoznaný / teplotný snímač v komore horáku nerozpoznaný (U054 xx - U154 xx). Riešenie: Kontrola snímača teploty spalín a pripojovacieho kábla (či nie je prerušené). To isté platí pre snímač teploty v komore horáku a pripojovací kábel.
"2C": Bezpečnostný senzor nad 95 °C (kotol GB112). Riešenie: Kontrola prietoku vykurovacej vody kotlom, odvzdušnenie kotla, kontrola chodu čerpadla.
"2E": Plniaci tlak vykurovacieho systému je príliš malý. Riešenie: Kontrola tlaku vo vykurovacom systéme, dopustite vodu na tlak cca 1 bar. Môže ísť aj o chybné tlakové čidlo vykurovacej vody.
"2F": Malý nárast teploty po štarte - ak behom 13 sekúnd po štarte horáka nedošlo k zmene teploty. Riešenie: Nutná kontrola čidiel, uchytenia, kontrola obehového čerpadla.
"2L": Nie je prietok vykurovacej vody cez kotol pred štartom / Čerpadlo nefunguje. Riešenie: Kontrola očakávaného nárastu tlaku vo vykurovacom zariadení. Ak je chybné alebo upchaté čidlo tlaku vykurovacej vody, je potrebné ho vyčistiť alebo vymeniť. Ak je chybné obehové čerpadlo, je potrebné ho rozhýbať alebo vymeniť.
"2P": Teplotný gradient príliš vysoký (U054 xx - U154 xx) / Snímač výstupu nameral nárast teploty vykurovacej vody cez 5 °C/s (GB 022, 112). Riešenie: Kontrola plniaceho tlaku v expanznej nádrži, príp. doplnenie, kontrola chodu čerpadla a vedenie bypasu, kontrola sitka na spiatočke do kotla, kontrola prietoku vykurovacej vody cez kotol - overiť, či nie sú uzatvorené vykurovacie telesá.
"2U": Nie je prietok vykurovacej vody kotlom / Rozdiel teplôt medzi údajmi snímača výstupu a snímača spiatočky je väčší ako 40 K. Riešenie: Kontrola prietoku vykurovacej vody, kontrola čerpadla, kontrola sitka na spiatočke do kotla, odvzdušnenie kotla.
"2Y": Chýba tachometrický signál obehového čerpadla. Riešenie: Pravdepodobne je chybné obehové čerpadlo.
"3A": Nízke otáčky ventilátora (pri modeloch U054 - U0154) / Ventilátor má výpadok počas prevádzky (GB 132) / Signál otáčok ventilátora je neobvyklý pre túto fázu prevádzky (GB022). Riešenie: Kontrola ventilátora, kontrola kabeláže k ventilátoru.
"3C": Ventilátor nebeží (modely U054 - U154) / Nulový objemový prietok vzduchu (modely GB 132, 122). Riešenie: Skontrolujte kábel ventilátora s konektorom, výmena ventilátora.
"3E": Objemový prietok vzduchu nebol prerušený počas 24 hodín. Riešenie: Pravdepodobne je chybný ventilátor kotla.
"3L": Ventilátor kotla nefunguje / Signál otáčok ventilátora nie je k dispozícii počas fázy prípravy alebo prevádzkovej fáze (GB 022). Riešenie: Kontrola kabeláže k ventilátoru, výmena ventilátora.
"3P": Ventilátor sa otáča príliš pomaly. Riešenie: Výmena ventilátora.
"3U": Diferenčný tlakový spínač sa v priebehu prevetrávania nezopnul (GB 122). Riešenie: Kontrola kabeláže, kontrola vedenia (hadičiek) k diferenčnému spínaču.
"3Y": Sledovač diferenčného tlaku neotvára pri odpojenom ventilátore. Riešenie: Kontrola sledovača diferenčného tlaku a káblového prepojenia, kontrola spojovacích hadíc, preverte tiež spalinovod, poprípade ho vyčistite alebo opravte.
"3Y": (GB 022, GB 132) Ventilátor sa otáča príliš rýchlo / Ventilátor beží príliš pomaly alebo príliš rýchlo. Riešenie: Kontrola kabeláže, výmena ventilátora.
"4A": Snímač na výstupe hlási cez 105 °C. Riešenie: Skontrolujte funkčnosť obehového čerpadla, skontrolujte prietok vykurovacej vody cez kotol (sitko, uzavretý kohút na vykurovacom vedenie, zavzdušnenie).
"4C": Aktivovaný havarijný termostat (STB). Riešenie: Kontrola tlaku vo vykurovacom systéme, kontrola prietoku vykurovacej vody kotlom, kontrola snímača teploty kotla, kontrola behu čerpadla, odvzdušniť kotol, skontrolujte či obmedzovač teploty tepelného bloku a pripojovací kábel nie je prerušený a prípadne ich vymeňte, to isté platí aj pre obmedzovač teploty spalín a pripojovací kábel, skontrolujte a prípadne vymeňte poistku.
"4E": Skrat medzi bezpečnostným snímačom a snímačom výstupu / alebo interná chyba. Riešenie: Kontrola kabeláže, vymeniť čidlo.
"4F": Bezpečnostný senzor nad 100 °C (GB 112). Riešenie: Kontrola prietoku vykurovacej vody cez kotol (čerpadlo, filter, kabeláž), kontrola bezpečnostného senzora.
"4L": Skrat bezpečnostného snímača / alebo kotlové čidlo nameralo cez 130 °C. Riešenie: Kontrola kabeláže kotla, kontrola prietoku vykurovacej vody skrze kotol, výmena čidla.
"4P": Uvoľnený kontakt alebo chybné bezpečnostné čidlo. Riešenie: Kontrola kabeláže kotly, výmena čidla.
"4U": Skrat snímača výstupu. Riešenie: Kontrola kabeláže kotla, výmena čidla.
"4Y": Snímač teploty je na výstupe chybný. Riešenie: Skontrolujte snímač teploty a prípojný kábel.
"5C": kotol Logamax plus GB112 bol po pripojení PC, alebo Handterminálu rozpojený. Riešenie: Vypnite a zapnite napájanie kotla.
"5L": Prerušená komunikácia EMS (U054 xx - U154 xx). Riešenie: Kontrola prepojovacieho kábla a regulátora.
"6A": Signalizácia neprítomnosti plameňa / kotol sa nezapálil v bezpečnostnej dobe. Riešenie: Skontroluje či ku kotlu prichádza plyn (napríklad skúškou plameňa na sporáku), skontrolujte či nie je kotol zapojený do zásuvky cez rozdvojku (v tom prípade prepojte kotol na priamo do zásuvky), skontrolujte či je priechodný sifón kotla, skontrolujte tiež stav zapaľovacej a ionizačnej elektródy, plynového ventilu.
"6C": Po vypnutí plynu je detekovaný plameň / Ionizačné hlásenie aj napriek tomu, že nie je k dispozícii plameň. Riešenie: Kontrola ionizačnej elektródy, kontrola plynovej armatúry, skontrolujte či nie je kotol zapojený do zásuvky cez rozdvojku.
"6H": Strata plameňa pri otvorení hlavného plynového ventilu (GB112). Riešenie: Kontrola prietoku plynu (dynamický tlak), napríklad privretý kohút na prívode plynu.
"6L": Počas fázy rozkúrenia zhasol plameň / Strata plameňa za prevádzky kotla. Riešenie: Kontrola dynamického tlaku plynu, kontrola priechodnosti sifónu kotla, kontrola spalinovej cesty (priechodnosť, tesnosť sania/odvod spalín).
"6P": Žeravenie je zapnuté príliš dlho.
"7A": Podpätie alebo prepätie v UBA (GB112). Riešenie: Kontrola elektrického pripojenia (zrušiť predlžovací kábel, rozdvojky), overiť napätie v elektrickej sieti.
"7C": Po poruchovom hlásení sa prerušila dodávka elektriny zo siete. Riešenie: Stlačiť reštartovacie tlačidlo.
"7F": Chybná poistka F3 alebo systémová chyba UBA (GB112).
"7H": špičkové napätie v UBA (prepätie). Riešenie: Nechajte skontrolovať elektroinštaláciu.
"7L": Časová chyba v automate UBA.

Chybové hlásenia kotlov Junkers & Bosch

Značka Junkers, dnes patriaca pod koncern Bosch Thermotechnik, patrí medzi najznámejšie a najrozšírenejšie kotly v slovenských domácnostiach. Pri akejkoľvek odchýlke sa na displeji zobrazí chybový kód.

A2: Únik spalin z komory horáku. Riešenie: Okamžite vypnite kotol a vyvetrajte miestnosť. Následne kontaktujte servis.
A3: Problém s prípojkami ventilátora alebo tlakového spínača. Riešenie: Skontrolujte pripojenie čidiel a káblov, v prípade potreby kontaktujte servis.
A4: Poškodenie kontroly úniku spalin. Riešenie: Kontrola snímača teploty spalin a káblov.
A7: Problém s tepelným čidlom teplej vody. Riešenie: Možný skrat, nutná kontrola a servis. Kód A7 patrí medzi najčastejšie.
CE: Nízky tlak v topnom zariadení. Riešenie: Doplňte vodu do systému, kým tlak na displeji nedosiahne 1,5 baru.
EA: Porucha plameňa. Riešenie: Skontrolujte, či je otvorený prívod plynu a ostatné spotrebiče fungujú. Počkajte niekoľko minút a skúste kotol resetovať.

Chybové hlásenia kotlov Viessmann

Viessmann je medzinárodný výrobca vykurovacích systémov, ktorý ponúka spoľahlivé a moderné kotly. Pri ich prevádzke sa môžu vyskytnúť nasledujúce chyby:

AB: Režim riadenia - zlyhanie čidla teploty. Riešenie: Skontrolujte zapojenie káblov, prípadne konektory.
EE: Horák je v poruchovom režime. Riešenie: Slabý plameň pri štarte, kontrola prívodu a zapaľovania.
80: Riadiaca jednotka horáka je v poruchovom stave. Riešenie: Zablokovanie jednotky, skrat čidla teploty. Skúste kotol reštartovať.
A9: Komunikačná chyba prístroja Open Them. Riešenie: Skontrolujte pripojenie a kábel.
F1: Prekročená maximálna hodnota spalin. Riešenie: Skontrolujte tlak vody, odvzdušnite vykurovací okruh a skontrolujte funkciu čerpadla.
F2: Porucha horáka. Riešenie: Nutná kontrola naplnenia systému, čerpadla a odvzdušnenie zariadenia.
F4: Porucha horáka - chýba signál plameňa. Riešenie: Skontrolujte elektródy, tlak plynu a regulátor.
F5: Porucha tlakového spínača. Riešenie: Chyba elektronického pripojenia, uzatvorený ventil plynu. Neodporúča sa zásah svojpomocne - ide o bezpečnostnú súčasť kotla.
F9: Nízke otáčky pri štarte horáka. Riešenie: Skontrolujte ventilátor a jeho napájanie.

Chybové hlásenia kotlov Vaillant

Vaillant je nemecká značka s dlhoročnou tradíciou na trhu vykurovacích systémov. Medzi bežné chybové kódy zahŕňajú:

F20: Obmedzovač teploty. Riešenie: Nesprávne umiestnenie alebo uvoľnený kontakt káblov.
F22: Nedostatok vody. Riešenie: Málo vody v kotle, porucha snímača tlaku alebo kábla. Doplňte vodu cez plniaci ventil (zvyčajne pod kotlom). Tlak by mal byť pri studenom systéme 1,2-1,5 bar.
F24: Príliš rýchly nárast teploty. Riešenie: Zablokované čerpadlo, nízky výkon, vzduch v systéme.
F26: Nefunkčný plynový ventil. Riešenie: Problém s pripojením krokového motora alebo dosky plošných spojov.
F28: Neúspešné zapálenie. Riešenie: Nefunkčný plynoměr, vzduch v plyne, nesprávne uzemnenie. Skontrolujte, či máte otvorený prívod plynu a či ostatné plynové spotrebiče fungujú.
F29: Opakované neúspešné zapálenie. Riešenie: Dočasne prerušený prívod plynu, upchatá cesta kondenzátu.
F36: Porucha v obvode spalin. Riešenie: Možné vypúšťanie spalín do ovzdušia. Uistite sa, že v miestnosti je dostatočný prívod vzduchu a že komín nie je zablokovaný.
F61: Závada aktivácie plynovej armatúry. Riešenie: Poškodená armatúra, nutná výmena.
F75: Žiadna skoková identifikácia pri štarte čerpadla. Riešenie: Poškodený snímač tlaku vody alebo čerpadlo.

Chybové hlásenia kotlov Attack

Značka Attack ponúka rôzne druhy kotlov, vrátane plynových a na tuhé palivo. Pri ich prevádzke sa môžu vyskytnúť:

E02: Poruchy tlaku kotla. Riešenie: Hodnota tlaku mimo prevádzkový limit alebo poškodený snímač tlaku.
A01: Porucha horáka. Riešenie: Chyba elektród, poškodený plynový ventil, upchatý sifón.
A03: Ochranný zásah pri prehriatí. Riešenie: Poškodený senzor vykurovania, zlá cirkulácia vody.
F13: Porucha sondy spalin. Riešenie: Poškodená sonda alebo káble.

Kontakt na servis

Pre efektívne riešenie problémov s kotlom, najmä pri pretrvávajúcich alebo opakujúcich sa chybách, je najlepšie kontaktovať autorizovaný servis. Odborník dokáže problém správne diagnostikovať a vykonať potrebné opravy. Na stránkach protherm.sk v sekcii "Kontakt: predaj, montáž, servis" môžete vyhľadať servisného technika vo vašom okolí. V prípade akýchkoľvek pochybností je nevyhnutné kontaktovať servisného technika príslušnej značky.
