Ako správne pripojiť Webasto Thermo Top k vášmu vozidlu je kľúčové pre jeho efektívnu a bezpečnú prevádzku. Predhrievače motorov Webasto, ako sú modely Thermo Top C a Thermo Top Evo, sú navrhnuté na zvýšenie komfortu, zlepšenie hospodárnosti prevádzky a úsporu paliva.
V tejto podrobnej príručke sa pozrieme na elektrické schémy, dôležité detaily týkajúce sa zapojenia a osadenia pinov týchto zariadení, ako aj na ich kľúčové komponenty a proces inštalácie.
Webasto Thermo Top Evo: Účel, Zariadenie a Schémy Zapojenia
Předehřívač kapaliny Webasto Thermo Top Evo je moderný kvapalinový štartovací ohrievač motora. Je dostupný vo verziách Webasto Thermo Top Evo 5 (diesel, 12V) a Webasto Thermo Top Evo 5 (benzín, 12V), ktoré sú pripravené na inštaláciu a predaj.
Hlavným účelom týchto zariadení je zabezpečiť, že 20 % až 40 % spotrebovaného paliva je kompenzované hospodárnym prevádzkovaním zahriateho motora.
Elektrické Schémy Pripojenia Thermo Top Evo
Návod k instalaci Webasto Thermo Top Evo podrobne popisuje proces inštalácie. Pre správnu funkciu je nevyhnutné poznať elektrické schéma pripojenia Thermo Top Evo a 12V časovača. Obrázok 701, ktorý je súčasťou návodu, ilustruje toto zapojenie.
Okrem základných zapojení je dôležité venovať pozornosť aj schéme zapojenia elektrického ventilátora a celkovému schématu uloženia káblov.
Diagnostika a Osadenie Pinov pre Thermo Top Evo
Pre diagnostiku a odstraňovanie problémov s predhrievačom Webasto Thermo Top Evo sa používa Webasto Thermo Test a adaptér K-line. Tento adaptér sa pripája na 2. pin, ktorý predstavuje (W-BUS) diagnostickú linku žltej farby. Táto informácia je kľúčová pre technikov pri identifikácii a riešení potenciálnych problémov so zariadením.
Webasto thermo Top Evo
Inštalačné Pokyny a Certifikáty
Pri instalaci autonomního topení Webasto Thermo Top EVO 5 kwt je potrebné dôsledne dodržiavať pokyny. Je nevyhnutné brať do úvahy schéma elektrického ovládania štandardného ventilačného systému konkrétneho vozidla.
Vždy používajte hadice chladiacej kvapaliny dodávané spoločnosťou Webasto. Ak sa používajú iné, musia hadice zodpovedať minimálne DIN 73411, trieda materiálu B.
Dôležité je tiež správne umiestnenie ohrievača, ktoré je podrobne popísané v manuáli ohrievača Thermo Top Evo. Pre ohrievače Thermo Top Evo existujú príslušné certifikáty pre ich použitie. Je však dôležité poznamenať, že ostrovní usporádání (špecifické usporiadanie) nemožno použiť s niektorými ohrievačmi.

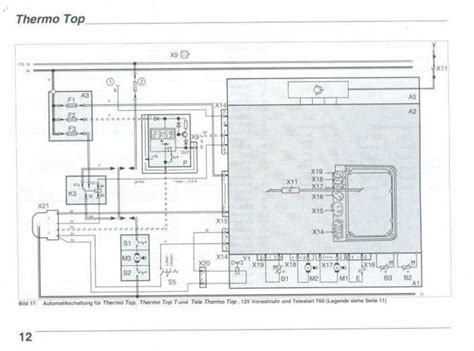

Schémy Zapojenia Webasto Thermo Top C, E a P
Popis elektrických schémat ohrievačů Webasto zahŕňa širokú škálu modelov, vrátane elektrického schémy pre Webasto Thermo Top C a Air Top. Schémata Webasto Thermo Top C, E, P sú dostupné pre podrobné štúdium zapojenia.
Schéma zapojenia nafty Webasto thermo top evo 5 je tiež detailne popísané. Pre vzdialené ovládanie a rozšírené funkcie je určený GSM riadiaci modul Webasto ALTOX WBUS-4.

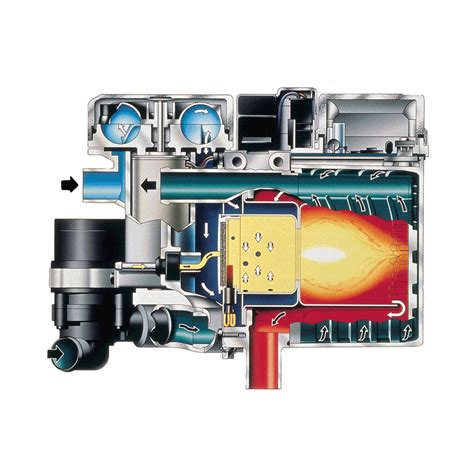

Vnútorné Komponenty Ohrievačov

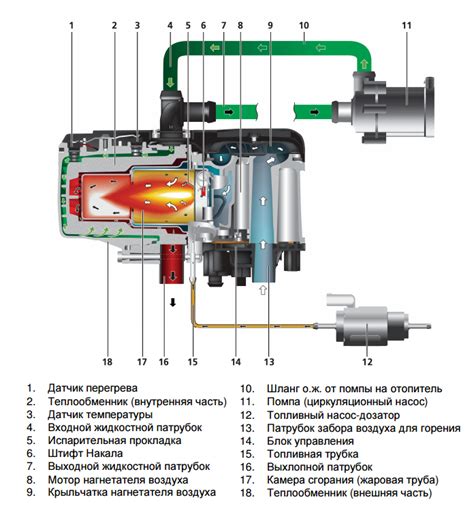

Pre lepšie pochopenie princípu činnosti a zapojenia je užitočné poznať vnútorné súčasti ohrievača. Napríklad, z manuálu Webasto Thermo Top Evo (vrátane verzií Start a Comfort+) a súčastí ako z Webasto Thermo Top Comfort+ Benzín, môžeme identifikovať kľúčové prvky:
- Rotor spaľovacieho vzduchu: Zabezpečuje prísun vzduchu do spaľovacej komory.
- Hnací motor: Poháňa rotor a čerpadlo paliva.
- Dutavý kolík/detektor plameňa: Slúži na zapálenie zmesi a monitorovanie prítomnosti plameňa.
- Výparník z kovových vlákien: Umožňuje odparovanie paliva pre efektívnejšie spaľovanie.
- Spaľovacia komora: Miesto, kde dochádza k spaľovaniu paliva a ohrevu.
- Snímač teploty chladiacej kapaliny: Monitoruje teplotu kvapaliny a riadi proces ohrevu.
Integračné Body a Riadiace Prvky v Automobile
Schémy zapojenia Webasto často podrobne zobrazujú, ako sa systém integruje s rôznymi prvkami automobilu. Tieto integračné body sú kľúčové pre správnu funkčnosť a ovládanie:
- Prvky automobilu
- Prívodné vedenie
- Ovládací vodič (prvý)
- Ovládací vodič (druhý)
- Riadiaca jednotka pre štandardné kúrenie/klimatizáciu
- Elektronické komponenty vozidla
Tieto prepojenia umožňujú, aby predhrievač komunikoval s elektronikou vozidla a efektívne predhrieval nielen motor, ale aj interiér vozidla prostredníctvom jeho vlastného ventilačného systému.
