Termostatický Zmiešavací Ventil: Kľúč k Efektívnemu a Bezpečnému Vykurovaniu

Cítite sa niekedy, akoby ste v zime len tak vyhadzovali peniaze von oknom, zatiaľ čo váš vykurovací systém beží na plné obrátky, no komfort je stále otázny? Mnohí z nás sa stretávajú s dilemou, ako dosiahnuť ideálnu teplotu vo svojom domove bez prehnaných nákladov a zbytočného plytvania energiou. Existuje však elegantné a vysoko efektívne riešenie, ktoré dokáže tieto problémy nielen zmierniť, ale často aj úplne odstrániť.

Hovoríme o zariadení, ktoré dokáže inteligentne riadiť teplotu vody v jednotlivých častiach vášho vykurovacieho systému. Pripravte sa na podrobný pohľad na technológiu, ktorá vám pomôže premeniť váš domov na oázu tepelnej pohody, znížiť vaše mesačné náklady na kúrenie a zároveň prispieť k dlhšej životnosti dôležitých komponentov.

Princíp Fungovania Termostatického Zmiešavacieho Ventilu

V srdci každého efektívneho vykurovacieho systému leží precízna regulácia teploty. Práve tu prichádza na scénu termostatický zmiešavací ventil, ktorý je neopísateľne dôležitým komponentom. Termostatický zmiešavací ventil je zariadenie, ktoré slúži na udržiavanie konštantnej teploty vody alebo iných kvapalín pri zmiešavaní horúcej a studenej vody.

Princíp jeho činnosti spočíva v termostatickom prvku, ktorý je citlivý na zmeny teploty. Vo vnútri ventilu sa nachádza termostatická vložka, ktorá sa rozpína alebo sťahuje v závislosti od teploty pretekajúcej vody. Táto zmena objemu následne posúva regulačný piest alebo kuželku, čím sa mení pomer prúdenia horúcej a studenej vody. Tento proces sa deje automaticky a neustále, čo zabezpečuje stabilnú a konzistentnú teplotu na výstupe, bez ohľadu na kolísanie vstupných teplôt alebo tlakov.

Ventily s vnútornou (integrovanou) reguláciou majú vstavaný termostatický prvok, ktorý nezávisle reguluje teplotu na výstupe. Tento prvok je kalibrovaný na konkrétny rozsah teplôt a užívateľ si obvykle môže manuálne nastaviť požadovanú výstupnú teplotu pomocou otočného gombíka. Patróny sa dajú meniť. Ventily s externou reguláciou, ako sú motorické ventily, hoci nie sú striktne "termostatické" v zmysle samoregulačného prvku, často sú súčasťou väčších regulačných celkov. Motorický ventil riadený externým termostatom, regulátorom počasia alebo riadiacou jednotkou inteligentnej domácnosti dokáže tiež miešať vody na základe senzorových údajov. Sú presnejšie a flexibilnejšie, ale vyžadujú napájanie a zložitejšiu inštaláciu.

Význam tohto zariadenia presahuje len samotnú reguláciu teploty. Jeho prítomnosť v systéme prináša hmatateľné výhody v oblasti bezpečnosti, komfortu a hospodárnosti. Jeho flexibilita a spoľahlivosť ho robia nenahraditeľným.

Aplikácie Termostatických Zmiešavacích Ventilů

Termostatické zmiešavacie ventily nie sú len jednou z mnohých súčiastok, ale skôr všestranným nástrojom s celým radom špecifických použití. Ich umiestnenie a konfigurácia sa líši v závislosti od konkrétnej úlohy, ktorú majú v systéme plniť.

1. Podlahové kúrenie

Systémy podlahového kúrenia sú obľúbené pre svoju sálavú, rovnomernú tepelnú pohodu. Avšak pre optimálnu funkciu a ochranu podlahových konštrukcií je kľúčové, aby teplota vykurovacej vody v podlahe nepresiahla určitú hranicu, zvyčajne okolo 35-45°C. Tu sa termostatický zmiešavací ventil stáva nevyhnutnou súčasťou. Je inštalovaný na rozdeľovači podlahového kúrenia, kde zmiešava horúcu vodu z hlavného zdroja (kotla) s chladnejšou vodou vracajúcou sa z podlahového okruhu. Bez tohto ventilu by bola regulácia teploty pre podlahové kúrenie omnoho zložitejšia a menej presná, čo by mohlo viesť k prehrievaniu podlahy, zbytočným energetickým stratám alebo dokonca k poškodeniu systému. Trojcestné zmiešavacie ventily slúžia pre rozvody a reguláciu vykurovacej vody, kde umožňujú získať výslednú zmes o požadovanej teplote. Uplatnenie nachádzajú v podlahovom kúrení.

2. Ochrana kotlov na tuhé palivo

Kotly na tuhé palivo, ako sú drevo, uhlie alebo pelety, sú známe svojou vysokou účinnosťou, avšak vyžadujú špecifickú ochranu. Ak sa do kotla vracia príliš studená voda z vykurovacieho systému, môže dôjsť k výraznému poklesu teploty spalín pod rosný bod. To má za následok kondenzáciu vodnej pary a tvorbu kyslých kondenzátov, ktoré sú vysoko korozívne. Termostatický zmiešavací ventil, často nazývaný aj antikondenzačný ventil, je v tomto prípade inštalovaný vo vratnom potrubí kotla. Jeho úlohou je udržiavať teplotu vratnej vody vstupujúcej do kotla nad kritickou úrovňou, zvyčajne 55-65°C. Robí to tak, že mieša studenú vratnú vodu s horúcou vodou z výstupného potrubia kotla ešte predtým, ako sa vráti do kotla. Táto aplikácia je kľúčová pre bezpečnú, efektívnu a dlhodobú prevádzku kotlov na tuhé palivo. Napríklad kotly na tuhé palivá produkujú veľmi horúcu vodu. Zdvojená zmiešavacia funkcia štvorcestných ventilov umožňuje primiešavať časť teplej vody, ktorá je privádzaná z kotla k vratnej vode z radiátorového okruhu.

3. Príprava teplej úžitkovej vody (TÚV)

V systémoch prípravy teplej úžitkovej vody (TÚV) má termostatický zmiešavací ventil dvojakú úlohu: ochranu pred obarením a úsporu energie. Stovky ľudí utrpia každý rok popáleniny, obareniny a iné zranenia v dôsledku prehriatej vody z vodovodu alebo sprchy. Naopak, smrtiace baktérie Legionella sa môžu množiť v ohrievačoch vody, ktoré sú nastavené na príliš nízku teplotu, aby tento organizmus zabili. V Kanade sa všeobecne odporúča teplota 60 °C (140 °F) na ničenie smrteľných baktérií spojených s legionárskou chorobou. Priamo z batérie by však takáto horúca voda predstavovala vážne riziko obarenia, najmä pre deti a starších ľudí. Termostatický zmiešavací ventil sa inštaluje na výstupe zo zásobníka TÚV a zmiešava túto horúcu vodu s chladnou vodou z vodovodného potrubia. Zmiešavacie ventily umožňujú zriediť kvapalinu studenou vodou a tak dosiahnuť optimálnu teplotu v systéme. Okrem bezpečnosti prináša tento ventil aj energetické úspory. Umožňuje udržiavať zásobník na vyššej teplote pre hygienu, zatiaľ čo spotrebiteľovi je dodávaná voda s nižšou, použiteľnou teplotou.

4. Kombinované vykurovacie systémy a akumulačné zásobníky

V moderných domácnostiach sa často stretávame s kombinovanými vykurovacími systémami, ktoré využívajú viaceré zdroje tepla (napr. solárne panely, tepelné čerpadlo, kotol na biomasu) a zároveň obsluhujú rôzne typy spotrebičov (radiátory, podlahové kúrenie, TÚV). Umožňuje efektívne rozdelenie tepla z akumulačného zásobníka do rôznych okruhov s odlišnými teplotnými požiadavkami. Napríklad, zatiaľ čo radiátory môžu vyžadovať vodu s teplotou 55°C, podlahové kúrenie potrebuje len 35°C.

5. Solárne kolektory

Solárne kolektory dokážu v letných mesiacoch ohriať vodu na veľmi vysoké teploty, ktoré by mohli poškodiť systém alebo predstavovať riziko obarenia. Termostatický zmiešavací ventil pomáha optimalizovať prenos tepla. Ak je solárny ohrev nedostatočný, ventil dokáže zabezpečiť dohrev z iného zdroja, čím sa dosiahne požadovaná teplota vody.

Typy Termostatických Zmiešavacích Ventilů

Na trhu existuje široká škála termostatických zmiešavacích ventilov, ktoré sa líšia konštrukciou, spôsobom ovládania a predovšetkým účelom použitia. Pochopenie týchto rozdielov je zásadné pre správny výber.

Trojcestné ventily (3-cestné)

Toto je najbežnejší typ termostatického zmiešavacieho ventilu. Má tri pripojenia: vstup pre horúcu vodu, vstup pre studenú (alebo chladnejšiu vratnú) vodu a výstup zmiešanej vody. Trojcestný termostatický zmiešavací ventil má tri pripojenia a primárne mieša dve rôzne teploty vody do jedného výstupu. Uplatnenie nachádzajú v rozvodoch a inštaláciách chladiacich systémov, aplikáciách pre ventiláciu a prevádzku klimatizácie. Trojcestné zmiešavacie ventily sú riadené buď manuálnym nastaviteľným kolieskom, alebo pri použití v sofistikovanom systéme využívajú centrálneho riadiaceho systému a ovládanie servopohonmi. Pre osadenie servopohonom je nutné použitie vhodného adaptéra. Pre montáž je možné zvoliť kompletnú montážnu sadu, v ktorej nájdete profilovaný plech, hriadeľ aj upevňovací skrutku.

Štvorcestné ventily (4-cestné)

Štvorcestný ventil má štyri pripojenia a okrem zmiešavania dokáže aj rozdeľovať tok vody, často sa používa na ochranu kotla a zároveň na reguláciu teploty do vykurovacieho okruhu. Používajú sa menej často ako čisto zmiešavacie ventily v termostatickom prevedení, skôr ako rozdeľovacie alebo deliace ventily v manuálnej či motoricky ovládanej forme. V kontexte termostatického zmiešavania sa môžu objaviť v špecifických prípadoch, kde je potrebné rozdeliť tok a zároveň zmiešavať. V kúrenárskych aplikáciách a rozvodných aj zmiešavacích systémoch sa výborne osvedčujú moderné štvorcestné zmiešavacie ventily. Tieto ventily všeobecne nachádzajú svoje miesto predovšetkým v systémoch vykurovania a chladenia. Súčasťou štvorcestného zmiešavacieho ventilu je ovládacie koliesko s prehľadnou stupnicou. Rozsah otáčania je u týchto typov ventilov "kolem dokola" tzn. nemajú žiadne koncové dorazy. Ak chcete ovládať zmiešavací ventil prostredníctvom servopohonu, možno jednoduchou montážou zodpovedajúceho adaptéra ventil prispôsobiť. Pripojenie štvorcestných zmiešavacích ventilov do okruhu sa vykonáva vnútorným alebo vonkajším závitom na tele armatúry, prípadne si môžete vybrať prírubovú variantu.

Okrem týchto základných typov, existujú aj ventily špecializované pre konkrétne aplikácie:

Výber správneho typu termostatického zmiešavacieho ventilu je kritický. Nesprávne zvolený ventil môže viesť k neefektívnej prevádzke, zníženému komfortu alebo dokonca k poškodeniu systému.

Ako Správne Vybrať Termostatický Zmiešavací Ventil

Správny výber termostatického zmiešavacieho ventilu je zásadný pre zabezpečenie optimálnej prevádzky a dlhodobej spoľahlivosti vykurovacieho systému. Nie je to len o kúpe "nejakého" ventilu, ale o voľbe modelu, ktorý presne zodpovedá špecifickým požiadavkám vašej inštalácie.

1. Účel použitia: Vždy si najprv jasne definujte, na čo konkrétne bude termostatický zmiešavací ventil slúžiť. Ventil pre podlahové kúrenie má iné charakteristiky ako ventil pre ochranu kotla alebo TÚV.
2. Požadovaný teplotný rozsah a presnosť regulácie: Dôležitá je aj presnosť regulácie, ktorá sa udáva v stupňoch Celzia (napr. +/- 2°C). Uistite sa, že ventil je dimenzovaný na maximálny tlak a teplotu, ktoré môžu v systéme nastať.
3. Prietok (hodnota Kvs): Hodnota Kvs udáva objemový prietok vody (v m³/h) ventilom pri tlakovej strate 1 bar. Je to kľúčový parameter pre dimenzovanie ventilu. Ak je Kvs príliš nízky, ventil bude klásť príliš vysoký odpor a nedostatočne prietok. Pre domáce aplikácie sa Kvs typicky pohybuje od 1.0 do 6.0 m³/h, ale vždy je najlepšie riadiť sa odporúčaniami projektanta alebo výrobcu kotla/systému.
4. Pripojovacie rozmery a typy pripojenia: Ventily sa vyrábajú s rôznymi pripojovacími rozmermi (napr. G¾", G1", G1¼") a typmi pripojenia (vnútorný/vonkajší závit, kompresné spoje, príruby). Je nevyhnutné, aby zodpovedali potrubiu, do ktorého bude termostatický zmiešavací ventil inštalovaný.
5. Materiál ventilu: Najčastejšie sa používajú mosadz alebo bronz, ktoré sú odolné voči korózii a vhodné pre pitnú vodu. Pre náročnejšie podmienky (napr. vyššie teploty, špecifické médiá) môžu byť potrebné špeciálne zliatiny.
6. Maximálny tlak a teplota: Uistite sa, že ventil je dimenzovaný na maximálny tlak a teplotu, ktoré môžu v systéme nastať.
7. Certifikácie a normy: Pre ventily v systémoch pitnej vody sú dôležité certifikácie (napr. DVGW, KIWA) a súlad s európskymi normami.

Inštalácia Termostatického Zmiešavacieho Ventilu

Správna inštalácia a strategické umiestnenie termostatického zmiešavacieho ventilu sú rovnako dôležité ako jeho správny výber. Chyby v inštalácii môžu viesť k neefektívnej prevádzke, zníženej životnosti alebo dokonca k úplnému zlyhaniu systému.

Príprava na inštaláciu

Hoci je profesionálna inštalácia najlepším spôsobom, ako zabezpečiť bezpečné a presné vykonanie práce, je dobré poznať základný postup.

1. Vypnite hlavný prívod vody.
2. Otvorte všetky kohútiky v dome a nechajte potrubie odvzdušniť. Tým sa vyprázdni zvyšná voda z potrubia.
3. Vyberte si miesto montáže zmiešavacieho ventilu, ktoré sa dá ľahko čistiť, udržiavať alebo nastavovať. Vypustenie vody z vodovodného potrubia bude chvíľu trvať, preto buďte prosím trpezliví! Vždy si overte miestne stavebné a inštalatérske predpisy, či sú potrebné akékoľvek kvalifikácie alebo špecifické postupy.

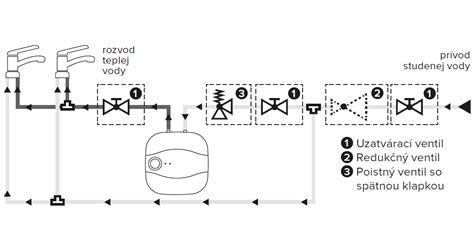

Postup inštalácie

Keď vypnete vodu a vyberiete miesto inštalácie, môžete nainštalovať ventil. Vo všeobecnosti je možné zmiešavací ventil nainštalovať v ľubovoľnej polohe, ale prečítajte si pokyny výrobcu, aby ste sa uistili, že to platí pre vami zvolený model.

1. Umiestnenie ventilu: Pre ochranu kotla na tuhé palivo sa ventil inštaluje do vratného potrubia čo najbližšie ku kotlu. Tým sa zabezpečí, že sa horúca voda z kotla zmieša so studenou vratnou vodou ešte predtým, ako studená voda vstúpi do kotla.
2. Orientácia: Väčšina termostatických zmiešavacích ventilov má na tele vyznačené šípky, ktoré ukazujú smer toku vody. Je absolútne kľúčové dodržať túto orientáciu.
3. Pripojenie potrubí: Pripojte prívod vody. Každé prívodné potrubie teplej a studenej vody má miesto pripojenia, zmiešaný výstup vody pre ohrievač. Pred upevnením zmiešavacieho ventilu zvarte spoje ventilov, aby ste predišli poškodeniu tesnení. Ventil je možné na potrubie naskrutkovať bez zvárania.
4. Upevnenie ventilu: Nasaďte zmiešavací ventil na jeho miesto a utiahnite ho kľúčom.
5. Kontrola tesnosti: Po inštalácii termostatického ventilu zapnite prívod studenej vody, potom prívod teplej vody a skontrolujte tesnosť.
6. Izolácia: Vždy je vhodné izolovať termostatický zmiešavací ventil a potrubia k nemu vedúce, najmä ak je inštalovaný v nevykurovaných priestoroch alebo ak sú teplotné rozdiely vysoké.
7. Doplnkové komponenty: Predfiltre/Sieťové filtre sa odporúča inštalovať pred termostatický zmiešavací ventil na prívodnom potrubí, najmä ak je v systéme potenciál pre usadeniny alebo nečistoty. Na všetkých troch pripojeniach (horúca voda, studená voda, zmiešaná voda) by mali byť inštalované uzatváracie ventily.

Úprava teploty po inštalácii

Po inštalácii a napustení systému je potrebné nastaviť požadovanú výstupnú teplotu.

1. Teplotu horúcej vody môžete skontrolovať otvorením kohútika a použitím teplomera. Pre stabilizáciu teploty vody ju nechajte tiecť aspoň dve minúty pred kontrolou teploty.
2. Ak potrebujete upraviť teplotu vody: Pomocou imbusového kľúča uvoľnite skrutku na nastavenie teploty na termostatickom zmiešavacom ventile. Otočením skrutky proti smeru hodinových ručičiek teplotu zvýšite a v smere hodinových ručičiek teplotu znížite.
3. Utiahnite skrutky a znova skontrolujte teplotu. Pre bezpečné používanie si prečítajte pokyny výrobcu týkajúce sa odporúčaných maximálnych a minimálnych nastavení teploty zmiešavacieho ventilu.

Dôkladná a premyslená inštalácia je základom pre bezproblémovú a efektívnu prevádzku každého hydraulického komponentu.

Údržba a Riešenie Problémov

Termostatický zmiešavací ventil je spoľahlivý komponent, no ako každé mechanické zariadenie vyžaduje občasnú údržbu a môže sa stretnúť s problémami. Odporúča sa vizuálna kontrola a kontrola výstupnej teploty minimálne raz ročne.

Pravidelná údržba

• Kontrola teploty: Pravidelne, napríklad raz za pol roka, skontrolujte výstupnú teplotu vody pomocou teplomeru.
• Čistenie sitiek (ak sú inštalované): Ak máte pred ventilom nainštalované sitkové filtre, skontrolujte ich a vyčistite od usadenín.
• Funkčná kontrola: Jemne otáčajte nastavovacím gombíkom v celom rozsahu a sledujte, či sa mení teplota vody.

Riešenie bežných problémov

Voda nie je dostatočne teplá/studená

• Skontrolujte nastavenie ventilu.
• Prečistite ventil od usadenín.
• Skontrolujte tlaky.

Nestabilná teplota vody

• Stabilizujte tlaky (napr. tlakovým redukčným ventilom).
• Skontrolujte stabilitu zdroja tepla.
• Prečistite ventil.

Nízky prietok vody

• Skontrolujte, či sú otvorené uzatváracie ventily a či je dostatočný tlak na oboch vstupoch.
• Prečistite ventil.

Ventil netesní

• Skontrolujte a dotiahnite pripojenia.
• Vymeňte poškodené tesnenia.
• Zlepšite izoláciu ventilu a potrubí.

Nadmerné usadzovanie vodného kameňa

V oblastiach s tvrdou vodou môže dôjsť k usadzovaniu vodného kameňa vo vnútri ventilu. Tieto usadeniny môžu obmedziť pohyb vnútorných častí a narušiť presnosť regulácie alebo dokonca zablokovať ventil. V takom prípade rozoberte ho podľa pokynov výrobcu a vyčistite.

Kedy zavolať odborníka

Ak si nie ste istí diagnózou problému, ak nemáte potrebné nástroje alebo skúsenosti s hydraulikou, alebo ak sa problém nedarí vyriešiť bežnými úkonmi, vždy je lepšie zavolať kvalifikovaného inštalatéra alebo servisného technika.

Ak problém pretrváva, môže byť poškodený termostatický prvok a je potrebné ho vymeniť, prípadne vymeniť celý ventil.

Energetická Efektívnosť a Dlhodobé Prínosy

V dnešnej dobe, keď sú ceny energií neustále pod drobnohľadom a environmentálne povedomie rastie, je energetická efektívnosť vykurovacieho systému dôležitejšia ako kedykoľvek predtým. Termostatický zmiešavací ventil (TZV) zohráva v tomto ohľade prekvapivo významnú úlohu, aj keď na prvý pohľad nemusí byť jeho prínos zrejmý.

• Optimalizácia prevádzky zdroja tepla: Mnoho moderných kotlov, najmä kondenzačných, pracuje najefektívnejšie pri určitých teplotných režimoch. Kondenzačné kotly vyžadujú nižšie vratné teploty, aby mohla efektívne prebiehať kondenzácia spalín a uvoľňovanie latentného tepla. Pre kotly na tuhé palivo TZV zabezpečuje, že do kotla prúdi voda s dostatočne vysokou teplotou, čo zabraňuje nízkoteplotnej korózii a predlžuje životnosť kotla. Dlhšia životnosť kotla znamená menej nákladov na výmenu. Pre kondenzačné kotly v kombinácii s podlahovým kúrením TZV umožňuje, aby kotol pracoval s vyššou teplotou pre TÚV alebo radiátory, zatiaľ čo do podlahového kúrenia je dodávaná nižšia, regulovaná teplota. TZV výrazne optimalizuje prevádzku zdroja tepla.
• Hygiena a bezpečnosť: V systémoch TÚV, kde sa voda v zásobníku udržuje na vyššej teplote (napr. 60°C kvôli hygiene), TZV zmiešava túto horúcu vodu s chladnou na bezpečnú spotrebnú teplotu (napr. 45°C). Ak by sa v zásobníku udržiavala len teplota 45°C, existovalo by riziko množenia baktérií. TZV môže pomôcť s oboma týmito problémami.
• Zníženie tepelných strát: Vďaka TZV je možné udržiavať vyššiu hygienickú teplotu v zásobníku a zároveň minimalizovať úseky potrubia s nadmerne horúcou vodou, ktorá by inak zbytočne chladla a prinášala tepelné straty.
• Zvýšený tepelný komfort: Stabilná a presne regulovaná teplota v jednotlivých okruhoch vedie k vyššiemu tepelnému komfortu. Pre podlahové kúrenie TZV zabezpečuje, že podlaha nebude nikdy prehriata, čo eliminuje nepríjemné pocity a zároveň optimalizuje spotrebu energie potrebnej na jej vykurovanie. Presná regulácia znamená, že sa nemrhá energiou na vykurovanie priestorov na zbytočne vysokú teplotu.
• Dlhodobá ochrana a životnosť systému: Stabilné teplotné podmienky, ktoré zabezpečuje termostatický zmiešavací ventil, znižujú tepelné namáhanie komponentov systému. Je kľúčový, pretože chráni podlahové konštrukcie a potrubia pred príliš vysokými teplotami, ktoré by ich mohli poškodili.

Celkovo možno povedať, že termostatický zmiešavací ventil nie je len o komforte, ale je to aj inteligentná investícia do úspory energie a dlhodobej efektívnosti vášho vykurovacieho systému.
