Autonómny vykurovací systém je komplexný mechanizmus, ktorý sa skladá z mnohých vzájomne prepojených komponentov a zostáv, vykonávajúcich špecifické funkcie. V tomto mechanizme hrá trojcestný ventil pre kotol kľúčovú úlohu ako zmiešavač, v ktorom sa reguluje teplota chladiacej kvapaliny.
Termostatický regulačný ventil pre cirkulačné potrubia
Termostatický regulačný ventil pre cirkulačné potrubia úžitkovej vody s obehovým čerpadlom funguje ako proporčný regulátor bez potreby pomocnej energie. Šikmé, žlté vyhotovenie telesa a rozvodných častí vody je vyrobené zo špeciálnej mosadze odolnej proti vyplavovaniu zinku. Závit na hrdle je vyhotovený podľa normy ISO 7/1 (Rp).
Nastavenie z výroby je 52 °C, pričom zariadenie je bezpečné proti prekročeniu teploty do 90 °C. Princíp činnosti spočíva v tom, že termostatický člen tlačí pri stúpajúcej teplote na ventilovú kuželku, zatiaľ čo pri klesajúcej teplote je ventilová kuželka otváraná prostredníctvom otváracej pružiny proti termostatickému členu.
JAK NA TO Studený radiátor
Úloha ventilov v kotloch na tuhé palivá
Pri spaľovaní v kotle na tuhé palivo je potrebné riešiť problém, kedy studená chladiaca kvapalina prúdi pozdĺž stien už vyhriatej spaľovacej komory a ochladzuje ich. To vedie ku kondenzácii vodnej pary, čo spôsobuje deštrukciu vnútorného povrchu spaľovacej komory a komína. Prítomnosť sadzí a kondenzátu vytvára hustú kôru, ktorá prudko znižuje intenzitu výmeny tepla a účinnosť kotla.

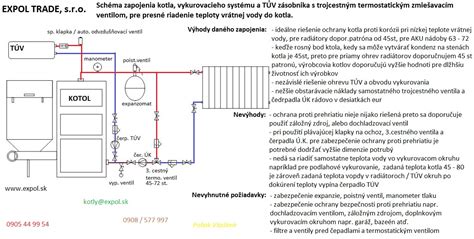

Ochrana kotla pomocou trojcestného ventilu
Úlohou trojcestného ventilu je zabrániť vpusteniu studenej vody do horúceho kotla. Vďaka nemu bude chladiaca kvapalina cirkulovať v malom okruhu, až kým sa nezohreje, a až potom sa zmieša so studenou vodou. Týmto sa chránia liatinové pece pred poklesom teploty a následným poškodením.
| Typ komponentu | Hlavná funkcia |
|---|---|
| Trojcestný ventil | Zmiešavanie dvoch prúdov s rôznymi teplotami |
| Bezpečnostný ventil | Zmierňuje tlak v systéme |
| Ochranný ventil | Ochrana proti prehriatiu (vypúšťanie vody) |
Typy pohonov a riadenie ventilov
Akýkoľvek trojcestný zmiešavací ventil má dva vstupy a jeden výstup. Distribúcia prúdov sa vykonáva pomocou jednotky, ktorá môže byť:
- Termostatický pohon: Pracuje vďaka tepelnej rozťažnosti snímacieho prvku.
- Elektrický pohon: Servopohon inštalovaný v trojcestnom ventile, ovládaný signálom z riadiacej jednotky.
- Pohon s termostatickou hlavicou: Reaguje na teplotu vzduchu, často používaný v systémoch podlahového vykurovania.
Ako vybrať správny zmiešavací ventil
Pred kúpou ventilu je dôležité zistiť prevádzkové parametre chladiacej kvapaliny a spotrebu tepla. Správny výber zvýši účinnosť systému, zatiaľ čo nevhodný ventil môže viesť k zhoršeniu výkonu. Pri výbere je kľúčové zamerať sa na priepustnosť ventilu a jeho schopnosť pracovať pri špecifických teplotách daného vykurovacieho systému.
Nezabudnite vziať do úvahy, že existuje nielen zmiešavací ventil, ale aj separačný ventil. Zmiešavací ventil je nevyhnutný pre reguláciu teploty, zatiaľ čo separačný ventil rozdeľuje jeden prúd na dva. V ponuke trhu, napríklad od značiek ako Nordic Tec alebo IBO, nájdete široké spektrum riešení, od termostatických ventilov až po ventily s elektrickým pohonom pre komplexné viacokruhové systémy.
