Teplovzdušný Krb: Komplexný Sprievodca Výberom a Funkciou

Pri novostavbách, ale aj pri rekonštrukciách starších domov, ľudia čoraz viac realizujú aj stavby krbov. A to nielen kvôli estetike a dizajnu, ale hlavne, pretože krby majú vynikajúce tepelné vlastnosti. K používaniu krbov nepotrebujeme elektrinu, plyn ani iný zdroj energie. Vďaka svojej nezávislosti a schopnosti rýchlo vykúriť priestor sa teplovzdušný krb stáva čoraz populárnejšou voľbou.

Čo je to Krb a Princípy Jeho Fungovania

Začnime tým, že si povieme, čo to vlastne krb je. Obecne je krb topidlo na tuhá paliva, v praxi prevažne na drevo. Dříve jsme se setkávali v domech generace našich rodičů s krby s otevřeným ohništěm, ktoré pripomínali krby na hradech a zámcích. V súčasných moderných rodinných domoch sa už ale takmer výhradne stavajú krby s uzavíratelným ohništěm - s tzv. "krbovou vložkou", ktorá má spredu prosklená dvířka, a oheň tak pozorujeme za sklem, podobně jako u krbových kamen.

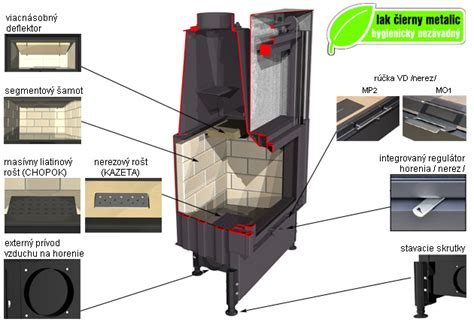

Základom moderného krbu je teda krbová vložka, ktorá je ohništěm krbu a prebieha v nej proces spaľovania dreva. Těleso krbovej vložky je väčšinou svařeno z plechu vhodné ocele. Dno a vnútorne steny ohniska sú naviac opatřené výstelkou zo šamotu alebo podobného materiálu. Krbová vložka je napojená na komín pomocou kouřovodu. Steny a strop krbu spoločne vytvárajú okolo krbovej vložky tzv. "krbovú komoru". Priestor medzi stropom krbovej komory a stropom miestnosti sa nazýva "izolačná komora".

Počas spaľovania dreva v ohnisku krbovej vložky sa uvoľňuje tepelná energia. Určitý podiel tejto energie prechádza z ohniska sálaním cez sklo dvierok do miestnosti s krbom (u krbových vložiek s jedným rovným sklom obvykle asi 30 až 40%, u rohových presklení ešte viac). Zvyšná energia prechádza cez oceľový plášť telesa krbovej vložky do krbovej komory.

Z fyzikálního hľadiska existujú tri hlavné spôsoby predávania tepla - prúdením (konvekciou), sálaním (žiarením) a vedením (kondukciou). Dnes si podrobne vysvetlíme, čo je to krb a predstavíme si tri základné typy krbu - teplovzdušný, sálavý a teplovodný.

Pre návrh a stavbu krbov sa v Slovenskej republike a Českej republike vychádza z platných noriem. Ide o českú normu ČSN 73 4230 - "Krby s otvoreným a uzatvárateľným ohniskom" a slovenskú normu STN 06 1219 - "Individuálne zhotovené krby na tuhé palivo". Obe normy sú obsahom i uvedenými predpismi veľmi podobné, pričom českí a slovenskí kamnári sú v úzkom kontakte.

Teplovzdušné Krby v Praxi: Príklad z Chaty M.R. Štefánika

Chata generála Milana Rastislava Štefánika (hovorovo aj Chata pod Ďumbierom, Štefánikova chata, alebo Štefánička, počas socializmu Chata hrdinov SNP do roku 1990) na 1 740 m n.m., je vysokohorská chata s celoročnou prevádzkou, nachádzajúca sa v sedle pod vrchom Ďumbier na hlavnom hrebeni Nízkych Tatier. Vybudovaná bola v rokoch 1924 - 1928 a je najdlhšie prevádzkovanou vysokohorskou chatou v Nízkych Tatrách.

Chata slúži ako cieľ vysokohorských túr, východisko pre výstupy na najvyššie vrchy pohoria (Ďumbier, Chopok, Dereše), poskytuje útočisko - stravu a nocľah pri prechode hrebeňa Nízkych Tatier. Obľúbenou je aj medzi skialpinistami, pre ktorých sú v okolí ideálne podmienky. V blízkosti chaty sa nachádza Jaskyňa mŕtvych netopierov - jediná vysokohorská jaskyňa na Slovensku, sprístupnená verejnosti. Chata ponúka ubytovanie v šiestich osemposteľových izbách, jedáleň s varenou stravou, v letnej sezóne aj bufet na terase.

Doterajšie kúrenie na chate bolo len pomocou elektrických radiátorov, hlavne na izbách. Ostatné priestory cez zimu boli zväčša chladnejšie, alebo aj nevykúrené. Chatu vykuroval ešte krb, z ktorého teplovzdušný systém rozvádzal teplý vzduch do niektorých priestorov. V posledných dvoch rokoch boli do chaty investované značné finančné prostriedky do modernizácie chaty. Práve pred niekoľkými dňami sa podaril ukončiť projekt nového centrálneho vykurovania celého objektu chaty. Nové kúrenie prinesie komfort do celej chaty hlavne v zimnom období. Návštevníci, ale aj ubytovaní turisti to pocítia vo všetkých priestoroch chaty. Okrem priestorov chaty bude toto nové kúrenie zohrievať aj vodu.

Princíp Teplovzdušného Vykurovania

Teplovzdušný krb má veľmi rýchly nábeh. Obostavba tohto typu krbu sa realizuje najčastejšie z izolačných materiálov. To znamená, že je povrch krbu počas kúrenia studený. Teplovzdušný krb vykuruje priestor konvenčným spôsobom. To znamená, že ohrieva vzduch, ktorý následne jednoduchou fyzikou stúpa nahor a vytvára v miestnosti prúdenie.

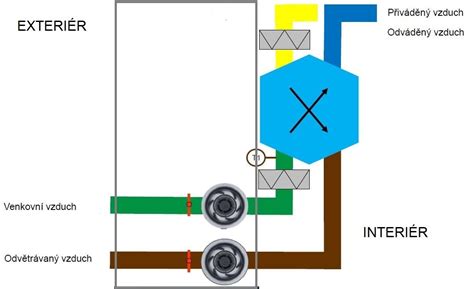

V krbovej obostavbe cirkuluje iba vzduch z interiéru. Teplo krb neodovzdáva iba cez sklo vložky, ale produkuje cez obostavbu teplovzdušné teplo, podobne ako radiátory. Vzduch z miestnosti sa dostáva do krbovej obostavby cez dolnú mriežku a okolo krbovej vložky sa zohreje a cez hornú mriežku sa zohriaty vracia do interiéru.

Jedna mriežka sa umiestňuje v spodnej časti krbu, pod úrovňou ohniska. Touto mriežkou do komory krbu vstupuje studený vzduch, ktorý sa štandardne nachádza pri podlahe. Tento vzduch sa vzápätí ohreje od rozpálenej krbovej vložky, ktorá má počas prevádzky teplotu aj 300°C. Následne prichádza na rad horná krbová mriežka, ktorá je umiestnená hneď pod záslepkou. Nahriaty vzduch vychádza cez túto mriežku a vytvára podtlak v komore krbu, čo následne nasaje ďalší studený vzduch spodnou mriežkou. Prúdenie vzduchu musí byť dostatočné na to, aby zvládalo odvádzať všetku tepelnú energiu z krbovej komory, a aby tak nedochádzalo k prehrievaniu priestoru vo vnútri krbovej komory. Preto musíme správne navrhnúť vstupné a výstupné konvekčné otvory.

Distribúcia Teplého Vzduchu a Ventilátory

Vyprodukované teplo odovzdávajú teplovzdušné krby nielen cez dvierka ohniska, ale aj prúdením ohriateho vzduchu do miestnosti. Teplý vzduch stúpa prirodzene nahor, a tak je možné vykúriť aj miestnosti na hornom poschodí. Ak má rozvod teplého vzduchu stúpajúci charakter (smeruje nahor, napríklad do poschodia), môže fungovať aj samotiažou. Vtedy sa nemusí na rozvod inštalovať krbový ventilátor. V opačnom prípade je nutné teplý vzduch rozháňať ventilátorom.

Na vykurovanie viacerých horizontálne nad sebou postavených miestností, sa využíva nútený obeh ohriateho vzduchu pomocou špeciálnych ventilátorov s tichým chodom. Tlačný ventilátor sa umiestňuje na vstupe studeného vzduchu do komory krbu. Ventilátor tlačí studený vzduch do komory krbu, čím vytláča teplý vzduch do rozvodov. Nie je namáhaný teplým vzduchom, čo mu predlžuje životnosť. Ťažnotlačný ventilátor sa umiestňuje priamo na vedenie teplého vzduchu. To znamená, že ventilátor teplý vzduch nasáva z komory krbu a následne ho tlačí ďalej do rozvodov. Termostat umiestnený priamo vo ventilátore ho spustí až pri dosiahnutí požadovanej teploty. Čo nám zabezpečuje dobrú reguláciu teploty vzduchu na výstupe do miestnosti.

Výber Krbovej Vložky pre Teplovzdušný Krb

Pri výbere teplovzdušnej krbovej vložky je potrebné brať do úvahy niekoľko faktorov. Prvou otázkou je zvolenie materiálu, z ktorej je krbová vložka vyrobená. Oceľ, alebo liatina? Aký výkon budeme potrebovať? Z akého materiálu má byť vyhotovené ohnisko? Poďme dať na tieto otázky aj odpovede.

Oceľové vs. Liatinové Vložky

• Keď sa pozrieme na ceny lacnejších krbových vložiek, sú väčšinou liatinové, pričom drahšie, kvalitnejšie, sú vyrobené z ocele. To tiež ukazuje určitý kvalitatívny rozdiel.
• V prípade liatinových vložiek sa nedá tak zlepšiť proces spaľovania, ako u oceľových verzií. Systém čistého skla nefunguje tak dokonalo ako u oceľových verzií, nakoľko sa nedá napojiť externý prívod vzduchu.
• Liatinové krbové vložky, sú v zohriatom stave veľmi citlivé na vlhkosť a stáva sa, že vložka po vystavení sa vlhkosti (napr. mokré drevo) praskne. Oprava je veľmi časovo, technicky, finančne náročná, nakoľko je potrebné rozobrať obostavbu, vybrať poškodenú vložku, na jej miesto dať novú a znovu postaviť obostavbu.
• Vo vnútri oceľových krbových vložiek sú kvalitné šamotové ohniská. Ak v dôsledku mechanického poškodenia praskne šamot, jeho výmena trvá len niekoľko minút a je finančne nenáročná. Je rozdiel aj v kvalite šamotov. Preto je dôležité vedieť, akú kvalitu šamotu dáva konkrétny výrobca do ohniska krbovej vložky.

Moderné Spaľovacie Systémy a Účinnosť

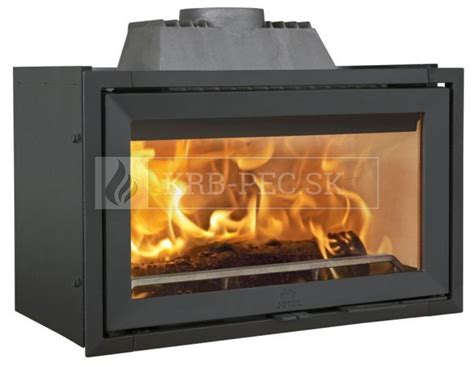

Moderné oceľové krbové vložky majú viacstupňový systém spaľovania: primárny, sekundárny, terciálny. A keďže majú moderné modely krbových vložiek aj kvalitné spaľovacie systémy, nie je potrebné, aby ohnisko bolo konštrukčne vybavené napr. roštom. Vďaka vysokej účinnosti zostáva v ohnisku iba menšie množstvo jemného popola. Čistenie ohniska je jednoduché a rýchle.

Deltako krbové vložky majú vyspelý FULL HEAT systém, ktorý funguje tak, že nespálené plyny zo spaľovacej komory sa zhromaždia v tzv. kupole, kde sa znova zapália. Táto technológia umožňuje maximalizáciu využitia energie a zníženie emisií. Kompletná rada krbov Deltako je vyrobená z kvalitnej ocele, ktorá zaručuje vysokú účinnosť a kvalitné šamotové ohnisko zaručuje intenzívny plameň a výborné tepelné vlastnosti.

Dvierka a ich Mechanizmy

Ďalším dôležitým faktorom je výborná tesnosť dvierok krbovej vložky, ktorá zabraňuje vniknutiu dymu do miestnosti. Krby Deltako majú uzavreté ohnisko, kvalitná izolácia zabraňuje prípadnému zadymeniu interiéru. Tento neželaný efekt, vzniká najmä pri otváraní dvierok niektorých krbových vložiek. Rozoberme si teraz systémy otvárania dvierok krbových vložiek.

Dnešné moderné krby majú vysokú účinnosť nad 80%. Výrobcovia toho dosahujú tak, že tlak vo vnútri vložky, je diametrálne iný ako v interiéri. Keď máme k dispozícií dvierka s bočným otváraním, tak tieto pri otváraní nie sú schopné vyrovnávať vnútorný a vonkajší tlak, tým pádom dochádza nad dvierkami k úniku dymu a tým i zadymeniu interiéru i zašpineniu omietky obostavby krbovej vložky. Vznikajúci vír za dvierkami po otvorení ešte viac ťahá dym do priestoru, ktorý cítite v miestnosti. Často je potrebné premaľovať i omietku na obostavbe krbu.

Aby sme zabránili týmto neželaným účinkom, bol vyvinutý výsuvný systém otvárania dvierok. Existuje mnoho riešení výsuvného systému otvárania dvierok. Je dôležité, aby mal výsuvný systém aj zadnú stenu, pred ktorou sa dvierká môžu pohybovať. Ak by tam nebola zadná stena, nič by nebránilo úniku dymu do priestoru. Ak tam zadná stena je, je dôležité pozrieť, či pri výsuve nahor, dvierka neskočia dopredu. Ak dvierka skočia dopredu, môže tam vzniknúť aj 1 cm špára, ktorou bude dym unikať. Dvierka nášho výsuvného systému sa pohybujú cca 1mm pred zadnou stenou, čím je eliminovaný prípadný únik dymu. Dym sa najskôr musí dostať na dno ohniska, pokiaľ sa tam dostane, tak sa vonkajší a vnútorný tlak postupne vyrovnáva. Preto potom nedochádza k zadymeniu miestnosti a netreba premaľovať napríklad hornú časť omietky na obostavbe krbu.

Externý Prívod Vzduchu a Regulácia

Ďalším dôležitým technickým prvkom je to, či má krbová vložka regulátor externého prívodu vzduchu. Ak je prívod v polohe ZATVORENÉ, spaľovanie sa spomalí a tým si aj generujeme teplo, ktoré nám vložka odovzdáva do interiéru.

Estetika a Presklenie

Krbové vložky majú rôzny dizajn i presklenie. Veľké krbové mriežky môžu narúšať celkový dizajn krbu, a preto sa teplovzdušný krb zväčša vyznačuje veľkým presklením. Čím viac skiel krbová vložka má, tým je estetické vnímanie horenia ohňa z viacerých strán miestnosti intenzívnejšie. Tento zážitok umocňuje kvalitné a absolútne číre sklo. Je veľmi dôležité, aby sklá boli presne vyrobené a 100% lícovali v spojoch. V prípade, že konštrukcia skla krbovej vložky má v spojoch hrubé oceľové rámy, výrazne sa týmto znižuje estetické i periférne vnímanie ohňa. Takéto riešenia majú krbové vložky nižšej cenovej kategórie.

Dôležité Parametre Teplovzdušných Krbov

Výkon sa pri teplovzdušných krboch stanovuje podľa nominálneho výkonu krbovej vložky, ktorý stanovuje výrobca. Je to zároveň hodnota odovzdanej energie z presne určenej dávky dreva za 1 hodinu. Nižšie uvádzame príklad typických technických parametrov krbovej vložky:

Ako voliteľné príslušenstvo je možné zvoliť napríklad vonkajší popolník (VOP). Nádoba na popol je oddelená od spaľovacej komory. Teleso popolníka má nastaviteľnú hĺbku a stavebne sa umiestni v podstave krbu.

Výhody a Možné Nevýhody Teplovzdušných Krbov

Teplovzdušný krb oplýva viacerými prednosťami, ale prináša so sebou aj určité nevýhody.

Hlavné Výhody

• Rýchly nábeh tepla a možnosť prikladať drevo do krbu každú hodinu. Vychutnať si atmosféru horiacich plameňov takmer nepretržitý čas - až kým vás neomrzí prikladať drevo alebo je už dostatočne teplo.
• Takéto kozuby, vďaka použitiu krbovej vložky, dosahujú účinnosť až okolo 80 % a dajú sa využiť na vykurovanie viacerých priestorov.
• Teplo krb neodovzdáva iba cez sklo vložky, ale produkuje cez obostavbu teplovzdušné teplo, podobne ako radiátory.

Kedy Zvážiť Alternatívy? (Nevýhody)

• S rozvodmi teplého vzduchu sú spojené aj mnohé nevýhody. Rozvodmi teplého vzduchu sa šíri prach, hluk a pach. Najväčším problémom je prach, ktorým sa rozvody zanášajú. Zväčša nie je možné rozvody čistiť, a preto sú po pár rokoch zanesené prachom. Z tohto dôvodu sa v dnešnej dobe od realizácie teplovzdušných rozvodov upúšťa.
• Prúdenie vzduchu, ktoré v miestnosti vzniká môže byť vnímané nekomfortne, predovšetkým alergikmi a citlivými osobami. Víri prach a vysušuje vzduch. Pri teplovzdušných krboch dochádza k zvýšenému prúdeniu vzduchu a spaľovaniu prachových častíc na horúcom povrchu krbovej vložky (teplota vložky môže dosahovať až 400 °C). Prúdiaci vzduch roznáša nečistoty a prach.
• Pri teplovzdušnom vykurovaní dochádza k nerovnomernému rozloženiu teplôt v miestnosti.
• Väčšina krbov je konštruovaná na interval prikladania 1 hodinu. Pokiaľ sa krb využíva na dlhodobejšie kúrenie, musí sa doňho prikladať nepretržite a pomerne často (každých cca 30 až 240 minút).
• Pri dlhodobejšom kúrení v krbe spotrebujete podstatne viac dreva, ako by ste spálili pri vykurovaní obdobného priestoru kachľami (pozor, kachle majú ale nominálny výkon iba do 6,5 kW).

Integrácia a Inštalácia Teplovzdušného Krbu

Účinnosť teplovzdušných krbov možno zvýšiť aj zabudovaním teplovodného výmenníka, pomocou ktorého sa dá vyhrievať aj voda v ústrednom kúrení a bojleri. Teplovodný výmenník by nemal byť súčasťou krbovej vložky, aby nepodliehala korózii. Ak chcete krbom vykurovať celý dom, sú aj iné možnosti, ako napríklad akumulačný krb, ktorý je dokonalejšou verziou teplovzdušného krbu s uzavretým ohniskom.

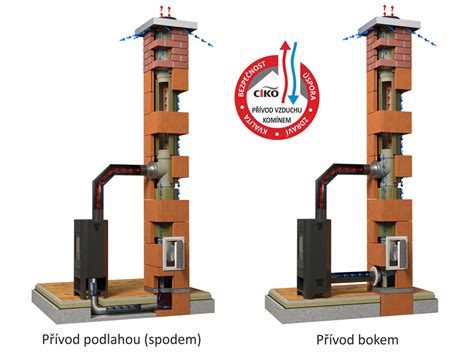

Krby si vyžadujú kvalitný samostatný komín. V prípade, že ide o krb v trvalej obývanej stavbe, musia byť dodržané všetky požiadavky normy a kvalitný ťah komínového telesa zabezpečený správnym naddimenzovaním. Komínové teleso by malo mať výšku okolo 5 až 6 m a vnútorný priemer 200 mm vrátane vyvložkovania.
