Komplexný sprievodca teplovzdušným vykurovaním v drevostavbách

Teplovzdušné vykurovanie využíva okolitý vzduch ako médium a miestnosť zohrieva bez medzizásobníka. Na rozdiel od iných typov vykurovania, ako sú napríklad akumulačné kachle na nočný prúd, teplovzdušné vykurovanie na svoje teplo medzizásobník nevyužíva. Namiesto toho sa nasáva okolitý vzduch z miestnosti, zohrieva sa a priamo sa odvádza do priestorov, ktoré sa majú vykurovať. Ide teda o cirkulačné vykurovanie, pri ktorom sa vzduch upravuje v jednom centrálnom zariadení. Ochladený vzduch sa následne vracia do vetracieho systému a celý kolobeh sa opakuje.

Na ohrev vzduchu sa bežne používa horák vo forme olejového, plynového horáka alebo horáka na drevo. V závislosti od spôsobu cirkulácie vzduchu rozlišujeme gravitačné a ventilátorové teplovzdušné vykurovania. Teplovzdušný vykurovací systém zohrieva dostupné množstvo vzduchu a následne ho rozvádza do miestností. Jeho tepelný výkon je nízky vzhľadom na dostupné množstvo vzduchu, a z toho dôvodu sa často používa v objektoch s nízkou spotrebou tepla, ako sú pasívne domy. Ak sa vyžaduje viac vykurovacieho tepla, musí sa zvýšiť množstvo vzduchu. Jednou z možností je primiešanie čerstvého vzduchu, pričom tu vzniká riziko prievanu. Z tohto dôvodu sa teplovzdušné vykurovacie systémy v praxi často prevádzkujú s rekuperáciou tepla, kde odpadový vzduch predhrieva vonkajší vzduch.

Pokiaľ teplovzdušný vykurovací systém využíva na vykurovanie len vzduch zvonka, hovoríme o vykurovacích systémoch na vonkajší vzduch. Teplovzdušné vykurovanie sa často uplatňuje tam, kde je nízka spotreba tepla, čo sú spravidla dobre izolované domy s vykurovacím zaťažením maximálne 10 Wattov na meter štvorcový. Môže sa použiť aj pri málo používaných bytových jednotkách, ako sú rekreačné objekty. V priemyselných budovách sa na vykurovanie skladovacích priestorov v krátkom čase využívajú stacionárne aj mobilné teplovzdušné vykurovacie zariadenia. Na skrátenie doby sušenia omietok je použitie takzvaných stavebných vykurovacích zariadení už takmer všade štandardom.

V Európe nájdeme teplovzdušné vykurovanie z dôvodu jeho slabého tepelného výkonu len zriedka. V porovnaní s vodou je vzduch zlým akumulátorom tepla, čo vedie k potrebe oveľa väčšieho objemu teplého vzduchu na vykúrenie miestnosti na rovnakú teplotu ako pri vode. To znamená, že rozvody teplovzdušného vykurovania musia mať podstatne väčšie rozmery ako pri teplovodnom vykurovaní, čo si vyžaduje aj väčšie stavebné zásahy do objektu. Navyše, na dosiahnutie tepelnej pohody musí byť teplotný spád (rozdiel v teplotách privádzaného a odvádzaného vzduchu) vyšší ako pri vode, pretože chýba odovzdávanie tepla sálaním, čo si vyžaduje ohrev vzduchu na vyššiu teplotu. Napriek týmto vlastnostiam má teplovzdušné vykurovanie svoje oprávnenie.

Prečo je teplovzdušné kúrenie vhodné pre drevostavby?

S rozmachom výstavby nízkoenergetických ľahkých montovaných domov môžeme predpokladať, že sa teplovzdušné vykurovanie rozšíri aj u nás, keďže pre ľahké objekty na báze dreva je veľmi vhodné. Drevostavby majú vynikajúce tepelnoizolačné vlastnosti a vďaka svojej izolácii nepotrebujú toľko energie na vykurovanie. Zároveň však majú slabšie tepelnoakumulačné vlastnosti. Preto je pre drevostavby výber vhodného systému vykurovania ešte dôležitejší. Stavba má nízke tepelné straty a drží stabilnú vnútornú klímu, čo znamená, že zdroj tepla môže pracovať v nízkoteplotnom režime a aj menší výkon postačí na dosiahnutie komfortu.

Tradičná teplovodná vykurovacia sústava je pre drevostavby málo pružná a z hľadiska návrhu veľmi citlivá na prípadné nedodržanie projektovaných hodnôt. V kontexte nízkoenergetických a pasívnych domov, ktoré majú nízku spotrebu tepla (spravidla do 10 Wattov na meter štvorcový), sa teplovzdušné vykurovanie často používa. V týchto typoch objektov sa v zahraničí (najmä v USA a Kanade) bežne používa klasické teplovzdušné vykurovanie s cirkulačnou prevádzkou, t. j. s nulovým riadeným prívodom čerstvého vzduchu.

Vývoj techniky a kritérií úžitkovej hodnoty stavebného diela vedie k nutnosti prehodnotiť zaužívané prístupy. Okrem tradičných murovaných stavieb sa objavujú ľahké stavby na báze dreva s vyhovujúcimi tepelnoizolačnými vlastnosťami, ale minimálnou akumuláciou tepla. Pre tieto objekty je tradičná teplovodná vykurovacia sústava málo pružná a citlivá na nedodržanie projektovaných hodnôt. Celosvetový tlak na znižovanie potreby energie na vykurovanie dramaticky mení požiadavky na tepelnotechnické vlastnosti obalových konštrukcií budov, a to nielen zvýšením tepelného odporu, ale aj minimalizáciou nekontrolovateľnej výmeny vzduchu - infiltrácie. To viedlo k paradoxnému stavu, kde moderné tesné okná nemajú dostatočnú infiltráciu na pokrytie minimálnej hygienickej výmeny vzduchu, čo sa rieši riadeným vetraním alebo vetracími štrbinami. Spojenie vetrania s vykurovaním prostredníctvom teplovzdušných systémov sa tak ponúka ako efektívne riešenie.

Typy teplovzdušných vykurovacích systémov

Lokálne teplovzdušné systémy

Pece a kozuby predstavujú najjednoduchší spôsob teplovzdušného vykurovania, hoci patria k lokálnym spôsobom kúrenia, pričom teplo možno rozvodmi prenášať aj do iných miestností. Na rozdiel od ostatných teplovzdušných systémov odovzdávajú teplo aj sálaním. Najjednoduchší princíp majú kachľové pece, ktoré ohrievajú vzduch medzi oceľovou vykurovacou vložkou a plášťom z keramických kachlíc. Teplý vzduch prúdi do miestnosti mriežkami, ktoré sa zväčša dajú regulovať, a pomocou vzduchových kanálov sa môže viesť aj do ostatných miestností. Výhodou tohto spôsobu vykurovania je možnosť rýchleho vykúrenia miestnosti, k nevýhodám patrí nadmerné vírenie prachu a vysúšanie vzduchu.

Hypokaustové systémy

Nevýhody klasických kachľových pecí eliminujú hypokaustové uzavreté systémy. Ide o voľne stojace ohniská na spaľovanie dreva, ktoré sú umiestnené v uzatvorenej obstavbe. Vzduch prúdi pôsobením gravitácie (alebo je vháňaný ventilátorom) do dutých stien alebo dutých podláh z keramických tvaroviek, ktoré sálaním odovzdajú teplo do miestnosti. Jedným ohniskom sa tak dajú vykurovať aj dve podlažia rodinného domu. S hypokaustovým uzavretým systémom treba rátať už pri projekcii domu, jeho dodatočné osadenie by bolo veľmi zložité. Tento vykurovací systém má korene už v starovekom Ríme a má teda viac ako 2000 rokov. Kľúčovou výhodou je zdravé sálavé teplo v celom dome a možnosť rozvedenia sálavého tepla aj do iných miestností. Tieto systémy sa používajú najmä v USA, Kanade a Škandinávii, teda tam, kde je dlhá tradícia stavania montovaných drevených domov.

Systémy s cirkulačnou prevádzkou (americký typ)

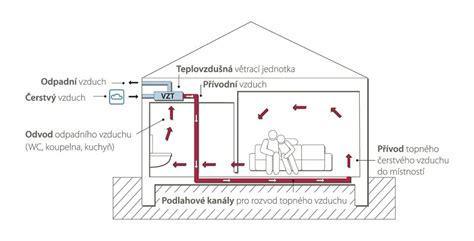

Ako názov vypovedá, vzduch v tomto systéme obieha stále dookola. Srdcom tohto systému je teplovzdušný agregát, na ktorý je napojený rozvod vykurovacieho vzduchu do jednotlivých miestností. Z neho sa kovovými potrubiami v konštrukcii podlahy, pod stropom alebo v podstrešnom priestore rozvádza teplý vzduch do jednotlivých izieb, ktoré ohrieva. Potrubia musia byť vzduchotesné a dobre tepelne izolované, pričom netreba zabúdať ani na elimináciu prípadného hluku. Z izieb sa vzduch dostáva cez mriežky, rôzne netesnosti alebo pri otvorení dverí do chodby, kde sa spätne nasáva do vykurovacieho systému. Tento systém minimalizuje prach v miestnostiach, pretože počas každého prechodu cez agregát sa vzduch filtruje. Problematické je iba zapnutie systému po dlhšej prestávke, keď sa zvíri prach usadený v potrubí, čo však špecializované firmy dokážu pred začiatkom vykurovacej sezóny dobre vyčistiť. Každý dom vykurovaný pomocou systému s obehovým vzduchom má na zabezpečenie optimálnej tepelnej pohody aj sálavý kozub alebo kozub v hlavnej miestnosti. Systémy amerického typu s cirkulačnou prevádzkou neriešia vetranie jednotlivých miestností a sú vhodné pre prízemné domy. V prípade rodinných domov s obytným podkrovím sa teplovzdušné vykurovanie z úsporných dôvodov niekedy používa iba na prízemí a poschodie sa vykuruje napríklad elektrickými priamovýhrevnými vykurovacími telesami.

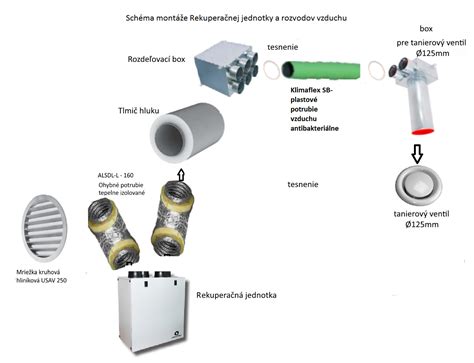

Systémy s ventilačnou prevádzkou (integrované vetranie)

Teplovzdušné vykurovanie integrované s riadeným vetraním objektu predstavuje modernú koncepciu, ktorá je využiteľná najmä v dobre zateplených objektoch s nízkou potrebou energie na vykurovanie. Tieto systémy sa používajú predovšetkým v moderných, dobre zateplených budovách a zabezpečujú nielen ohrievanie, ale aj výmenu vzduchu. Na rozdiel od systému s cirkulačnou prevádzkou sa tu reguluje prívod čerstvého vzduchu do systému, ktorý zabezpečuje hygienickú výmenu vzduchu v budove. Množstvo privádzaného čerstvého vzduchu sa môže optimalizovať podľa aktuálnej potreby. V porovnaní so systémom s obehovým vzduchom je distribučná sieť zložitejšia, pretože musí zabezpečiť nielen vykurovanie, ale aj vetranie. Cieľom je zabrániť prenosu škodlivín medzi jednotlivými miestnosťami, preto sa prívody vykurovania a zároveň vetrania umiestňujú v menej namáhaných priestoroch (obytné miestnosti, šatne a chodby) a odvádzacie otvory sa umiestňujú do priestorov s vyššou produkciou znečisteného vzduchu (kuchyne, kúpeľne, WC). Pri návrhu prívodov a odvodov vzduchu treba zabezpečiť aj dostatočnú zvukovú izoláciu jednotlivých miestností. Aj keď je systém správne navrhnutý, je vhodné doplniť miesta, kde sa produkuje najviac znečistenia, lokálnymi vetracími prvkami, ako sú odsávače pár v kuchyniach a podtlakové vetranie WC.

Zdroje tepla pre teplovzdušné systémy

Vykurovací zdroj treba riešiť tak, aby bol schopný ohrievať čerstvý vonkajší vzduch na požadovanú vnútornú teplotu. Musí byť dostatočne pružný, aby bol schopný ihneď reagovať na zmeny vonkajších podmienok. Podľa druhu primárneho paliva možno použiť zdroje na plyn (zemný aj kvapalný), olej alebo elektrické zdroje.

Teplovzdušné kotly a agregáty

Teplovzdušný kotol sa líši od nám známejších kotlov používaných v teplovodných systémoch. Jeho ohrievací dielec tvorí horák a výmenník tepla medzi spalinami a ohrievaným vzduchom. Okrem ohrievacieho dielca je súčasťou kotla vždy aj ventilačná a filtračná jednotka, ako aj regulácia. Odťah spalín je vždy nútený, pretože spaliny nemajú takú vysokú teplotu, aby odchádzali prirodzene komínovým ťahom. Vďaka tomu môže mať odťahový komín pomerne úzky profil a vo väčšine prípadov je z plastov. Teplovzdušné kotly používané v zahraničí (angl. furnace) sú plynové, olejové alebo elektrické. Používajú sa jednotky s atmosférickým horákom v otvorenom aj uzavretom vyhotovení, avšak vždy s núteným odťahom spalín. Agregáty majú zväčša radiálny ventilátor, ktorý zabezpečuje nízku hlučnosť pri potrebnom tlaku a dopravnom množstve vzduchu. Plynové agregáty v klasickom vyhotovení sa konštruujú na maximálny ohrev vzduchu o 35 až 55 K, v kondenzačnom vyhotovení do 20 K. Jednotky sa vyrábajú s výkonmi od 7 do 28 kW a môžu byť vo vyhotovení na zemný plyn, propán-bután alebo ľahký vykurovací olej.

Vyššiu účinnosť ako klasické dosahujú kondenzačné kotly, ktoré okrem tepla z horenia využívajú aj kondenzačné teplo spalín. Teplovzdušné kondenzačné kotly dokonale využívajú tento princíp, pretože na rozdiel od teplovodných kondenzačných kotlov nevzniká problém s nízkou teplotou ohrievanej látky (teplota vzduchu je asi 50 °C). Účinnosť klasických plynových teplovzdušných jednotiek je okolo 80 %, kondenzačné teplovzdušné jednotky dosahujú ešte oveľa vyššiu účinnosť - až 96 %. Pre umiestnenie jednotiek v budove platia rovnaké pravidlá ako pre ostatné odberné plynové zariadenia, a preto sú z hľadiska bezpečnosti prevádzky výhodnejšie uzavreté jednotky s núteným odťahom spalín a prívodom vzduchu zvonka. Základná regulácia plynovej jednotky zaisťuje bezpečnú prevádzku jednostupňového alebo dvojstupňového horáka vrátane zapaľovacej automatiky bez tzv. večného plamienka. Prevádzková regulácia je zvyčajne jednozónová, podľa pokynov priestorového termostatu vhodne umiestneného v referenčnej miestnosti. Je možné aj doplnenie ohrievacieho agregátu ďalšími prvkami na klimatizáciu budovy, ako sú zvlhčovač a chladič.

Elektrické zdroje a tepelné čerpadlá

Elektrickú energiu možno využiť dvomi spôsobmi: jedným je odporový ohrev vzduchu alebo akumulácia tepla do vody, druhým je využitie slnečnej energie prostredníctvom teplovodných kolektorov s akumuláciou tepla do vody. Parametre vykurovacích sústav, vhodných do nízkoenergetických domov spĺňajú aj systémy s tepelnými čerpadlami, ktoré odovzdávajú teplo teplovzdušnému vykurovaciemu systému buď priamo (sekundárna strana čerpadla ohrieva priamo vzduch) alebo prostredníctvom hydraulického okruhu (sekundárna strana čerpadla ohrieva vodu a tá pomocou teplovodného výmenníka ohrieva vzduch). Tepelné čerpadlá na vykurovanie objektov je možné rozdeliť podľa prostredia, z ktorého sa získava energia, na tepelné čerpadlá zem - voda, voda - voda a vzduch - voda. Najuniverzálnejším riešením pre drevodom je tepelné čerpadlo vzduch-voda, ktoré funguje na princípe odoberania tepla z vonkajšieho vzduchu a jeho odovzdania do vykurovacej vody. Výhodou tepelných čerpadiel vzduch - vzduch je jednoduchšie prepojenie na letnú prevádzku, keď ich možno využiť v reverznej prevádzke na chladenie.

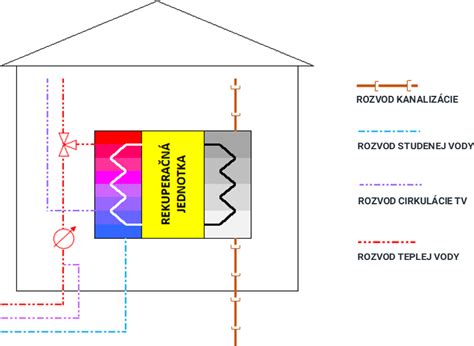

Rekuperácia tepla

Teplovzdušné vykurovanie s ventilačnou prevádzkou je systém, pri ktorom by bolo technickým prehreškom nevyužitie spätného získavania tepla z odvádzaného vzduchu. Rekuperácia tepla znamená získavanie tepla z už vydýchaného vzduchu a jeho odovzdávanie čistému chladnejšiemu vzduchu zvonku. Na tento účel sa obyčajne používajú doskové rekuperačné výmenníky, ktoré dosahujú účinnosť približne 80 %. Odpadový vzduch pritom predhrieva vonkajší vzduch, vo vykurovacom registri sa zohreje na vysokú teplotu a potom sa privádza do domu prostredníctvom kanálov. Nevzniká tak riziko prievanu a vlhkosť zostáva na konštantnej úrovni. Rekuperácia nie je zdroj tepla, ale výrazne ovplyvňuje energetickú bilanciu domu a prináša aj zdravotný prínos, keďže čerstvý vzduch prichádza prefiltrovaný.

Dôležité aspekty a odporúčania

Doplnkové zdroje tepla a tepelná pohoda

Na zvýšenie tepelnej pohody aj pri nižšej teplote sa zvyčajne v najväčšej miestnosti drevenej stavby umiestni kachľová pec alebo rozmerný kozub, ktoré v sebe dokážu teplo akumulovať a sálať ho do celého okolia. Negatívne chladné sálanie bežne izolovaných obvodových konštrukcií možno riešiť inštaláciou doplnkového lokálneho sálavého zdroja tepla. Takto je v hlavnej miestnosti bytu alebo domu zabezpečená tepelná pohoda aj pri nižšej teplote vzduchu. Kachľové pece s moderným akumulačným systémom umožňujú zabudovanie aj väčších presklených dvierok, takže pec poskytuje popri príjemnom sálavom teple aj efekt ohňa krbu, kde si užívateľ môže vychutnávať prekrásny pohľad na plamene ohňa. Psychická pohoda pri ohni je veľkým prínosom tohto kúrenia. Teplovzdušné kúrenie v ľahkej obstavbe dodáva teplo do polhodiny od zakúrenia, čo je vhodné do chát, kde po príchode potrebujeme ihneď teplo. V dome či v byte ním možno ľahko prikúriť pri náhlom ochladení, alebo denne dohrejeme priestor po príchode z práce na vyššiu teplotu. Teplovzdušná kozubová vložka sa však odporúča do trvalo obývaných objektov len ako doplnkový či náhradný zdroj vykurovania a nemožno o nej uvažovať ako o jedinom možnom zdroji tepla.

Energetická účinnosť a ekológia pri vykurovaní drevom

Ekologické hľadisko je ďalším silným argumentom, prečo si vybrať pre vykurovanie kachľovú pec alebo akumulačný krb, keďže emisie CO2 sú jednoznačne najnižšie. Drevo patrí k obnoviteľným zdrojom suroviny, považuje sa za CO₂ neutrálne a v porovnaní so spaľovaním ropy alebo plynu výrazne znižuje zaťaženie životného prostredia. Pri spaľovaní v kotloch na drevo sa totiž z tohto ekologického paliva nevypúšťa takmer žiadne množstvo oxidu uhličitého, ktoré sa počas rastu dokázalo premeniť na kyslík. Pri dnešných cenách energie je vykurovanie drevom z hľadiska celkovej investície dobrou alternatívou vykurovania olejom alebo plynom. Drevo ako domáce palivo je veľmi úsporné a nepodlieha extrémnym cenovým výkyvom.

Správne vykurovanie drevom nezačína až pri zakladaní ohňa. Dôležité je už to, aké drevo používate, ako je pripravené, akú má vlhkosť a ako ho skladujete. V praxi platí, že aj ten najlepší spotrebič nebude fungovať správne, ak sa v ňom kúri nevhodným alebo mokrým drevom. Jedným z najdôležitejších faktorov je vlhkosť palivového dreva. Za vhodné sa vo všeobecnosti považuje drevo s vlhkosťou do 20 %, ideálne približne 12 až 18 %. Pri spaľovaní vlhkých polien sa spotrebuje veľká časť uvoľnenej energie na odparenie vody, čo spôsobuje vyššiu spotrebu a zvyšovanie emisií znečisťujúcich látok. Správne skladovanie je kľúčové - najlepšie je skladovať drevo pod prístreškom, kde je zabezpečená ochrana pred dažďom a zároveň prirodzené prúdenie vzduchu. Odborníci neodporúčajú skladovať drevo v dome, pretože počas skladovania uvoľňuje veľa vlhkosti do prostredia.

Moderné splyňovacie kotly na drevo spaľujú drevo zdola, pričom technológia splyňovania je založená na použití dvoch spaľovacích komôr. Tieto systémy premieňajú energiu dreva na teplo veľmi efektívne a vďaka tomu, že pri spaľovaní vzniká veľmi málo prachu, sú šetrné k životnému prostrediu. Vykurovacie systémy na drevo si prirodzene vyžadujú viac manuálnej práce ako vykurovacie systémy na plyn alebo olej (manuálne prikladanie dreva, odstraňovanie popola). Moderné zariadenia však tieto procesy uľahčujú automatickým, časovo riadeným regulátorom zapaľovania a automatickým systémom odstraňovania popola. Na zabezpečenie vysokej účinnosti kotly pracujú v spojení s vyrovnávacím valcom, ktorý uskladňuje tepelnú energiu a podľa potreby ju uvoľňuje do vykurovacieho systému alebo systému teplej vody. To umožňuje kombinovať vykurovacie systémy s inými generátormi tepla, napríklad s existujúcim plynovým alebo olejovým vykurovacím systémom.

Kombinované riešenia a projektovanie

Pre mnohých majiteľov domov má okrem účinnosti aj emocionálnu hodnotu. Najspoľahlivejším riešením pre moderný montovaný dom je kombinácia podlahového kúrenia, rekuperácie a tepelného čerpadla. Dôležitá je aj dostupnosť energií v danej lokalite. Hoci teplovzdušné vykurovanie rodinných domov nie je v porovnaní s občianskymi a priemyslovými stavbami v Európe priveľmi rozšírené, dôvodom sú najmä klimatické podmienky, historický vývoj palivovej základne a úzka väzba systému vykurovania na konštrukciu budovy. Tieto sústavy eliminujú negatívne sálanie chladných povrchov obvodových konštrukcií a zabezpečujú relatívnu tepelnú pohodu vyváženou kombináciou sálavej a konvekčnej zložky. Aj keď tradičné teplovodné vykurovacie sústavy sú najvýhodnejšie pre klasické, málo pružné zdroje na pevné palivá, vývoj techniky vedie k prehodnoteniu zaužívaných prístupov.

Aplikácia princípov teplovzdušného vykurovania v našich podmienkach by vždy mala byť podložená technicko-ekonomickou úvahou, vychádzajúcou z aktuálnych cien energií. Nevýhodou teplovzdušného vykurovania je, že teplý vzduch má obmedzený dosah, približne 10 m od zdroja. V teplovzdušných dutinách vložky a potrubí sa usádza prach, ktorý sa pri kúrení nebadane víri v ovzduší. Ak obývame nízkoenergetický dom, ľahká teplovzdušná vložka ho môže nárazovo prekurovať, čo vedie k zbytočným tepelným stratám vetraním. S vykurovaním nízkoenergetických až pasívnych domov nie je dostatok skúseností, a preto je tu vyššie riziko prekurovania.

Porovnanie rôznych riešení vykurovania a vetrania pre nízkoenergetické rodinné domy:
