Teplovzdušná Pištoľ pre Odspájkovanie: Komplexný Sprievodca a Praktické Využitie

Úvod do Teplovzdušných Pištolí pre Odspájkovanie

Teplovzdušná pištoľ je jedným z najpoužívanejších nástrojov pri opravách mobilných telefónov a procesné požiadavky sú tiež veľmi vysoké. Teplovzdušné pištole sa používajú na všetko od odstraňovania alebo inštalácie malých komponentov až po veľké integrované obvody.

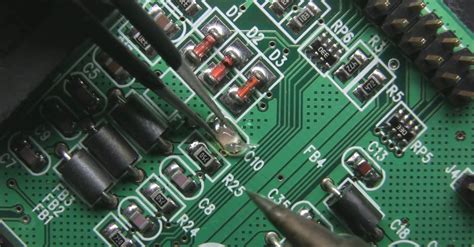

Spájkovanie a odpájanie SMD súčiastok a integrovaných obvodov pomocou horúceho vzduchu je veľmi rýchly a šetrný spôsob práce pri opravách a vývoji el. elektroniky. Pri rôznych príležitostiach existujú špeciálne požiadavky na teplotu a objem vzduchu teplovzdušnej pištole. Ak je teplota príliš nízka, súčiastky budú spájkované. Ak je teplota príliš vysoká, najhoršie na tom budú komponenty a dosky plošných spojov. Nadmerný objem vzduchu odfúkne malé súčiastky.

Teplovzdušné pištole sú ručné nástroje, ktoré dodávajú horúci vzduch na špecifické PCB oblastiach. Sú ideálne na opravné úlohy, ako je odspájkovanie alebo premiestňovanie súčiastok. Ich prenosnosť a nízka cena sú síce výhodou, ale vyžadujú manuálne ovládanie, čo môže viesť k nerovnomernému ohrevu.

Konštrukcia a Funkčnosť Teplovzdušných Staníc

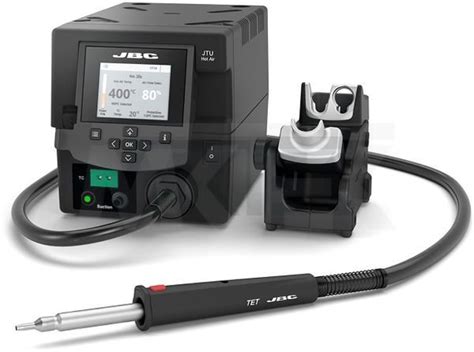

Niektoré stanice sa skladajú z troch samostatných modulov (teplovzdušná stanica, mikrospájka a napájací zdroj), moduly sú upevnené v kovovom ráme, možno ich ľahko vybrať a preskladať vedľa seba podľa potrieb a ergonómie užívateľa. V prípade potreby je možné ktorýkoľvek z modulov vytiahnuť a používať ho samostatne. Kovový rám je možné vďaka nožičkám v tvare L s otvormi pre skrutky napevno priskrutkovať k pracovnej doske. Stanica je vďaka svojej konštrukcii vhodná do školských dielní, servisných stredísk, alebo domov na pracovný stôl rádioamatéra.

Teplovzdušná stanica - YIHUA 993DM IV

• Plne digitálna teplovzdušná stanica s príkonom až 1000W disponuje vzduchovým čerpadlom, ktoré cez gumovú hadicu tlačí vzduch do teplovzdušnej rúčky, kde dochádza k jeho ohrevu.
• Rýchlosť prúdenia 10-60l/min a teplota 100-500 ° C vzduchu z rúčky je možné pohodlne nastaviť pomocou tlačidiel po stranách modrého LCD displeja, ktorý zobrazuje všetky potrebné informácie.
• Pod displejom sa nachádza trojica okrúhlych tlačidiel, ktoré slúžia na rýchle nastavenie vami uložených teplôt.
• K stanici je dodávaný robustný odkladací stojan pre teplovzdušnú rúčku, ktorú je možné do stojanu umiestniť horizontálne aj vertikálne, rúčka sa pri položení do stojana automaticky vypína, vypnúť horúci vzduch je možné roveň manuálne a malým tlačidlom umiestneným na rukoväti rúčky.
• Na dýzu teplovzdušnej rúčky je možné nasadiť nástavce s priemerom 22mm, súčasťou balenia sú štyri okrúhle nástavce s priemerom 5,7,8 a 10mm, ktoré sú schopné pokryť väčšinu potrieb pri spájkovaní.

Servisná stanica ZD-912 s teplovzdušnou pištoľou a mikrospájkou

Servisná stanica - mikrospájkovačka s teplovzdušnou pištoľou ZD-912 je vysoko výkonná a multifunkčná stanica pre výrobu a opravy elektronických zariadení. Je vhodná pre spájkovanie a odspájkovanie väčšiny typov IO a pre opravu plošných spojov alebo jej súčastí. Tento prístroj sa používa v oblasti elektronického výskumu, výučby, výroby a špeciálne pre opravovanie elektronických zariadení. Dva dvojriadkové displeje LCD zobrazujú nezávisle nastavenú teplotu a skutočnú teplotu hrotu spájkovačky aj prúdu horúceho vzduchu teplovzdušnej pištole. Vďaka tomu sa skvele hodí na odspájkovanie citlivých obvodov SMD ako SOIC, CHIP, PLCC, BGA a pod. Chráni obvody pred poškodením statickou elektrinou a prebíjaním elektrického prúdu. Uplatní sa ale aj v rade ďalších oblastí použitia, pri ktorých je dôležitý koncentrovaný tok horúceho vzduchu, napr. pri čistení, pri nasadzovaní za tepla, ohrievanie materiálov pri údržbe alebo montáži.

• Pištoľ s výkonom 320W a teplotou 160 ° C do 480 ° C (320 ° F až 896 ° F) a širokým spektrom násad môže byť použitá pre spájkovanie a odspájkovanie všetkých typov SDP, QFP, PLCC obvodov.
• Zobrazenie teploty hrotu (vzduchu) prednastavené aj skutočné na LCD.
• Plynule nastaviteľná teplota vzduchu a plynule nastavenie množstva horúceho vzduchu.
• Vhodná pre SMD obvody.
• 4ks vymeniteľných nadstavcov priemer 2,5 + 4,4 + 10 × 10 + 14 × 14 mm (typov 79-3901, 79-3902, 79-3903, 79-3907) pre koncentrovaný tok vzduchu.
• Možno použiť na vyfúkavanie aj k spájkovanie SMD obvodov pomocou spájkovacej pasty.

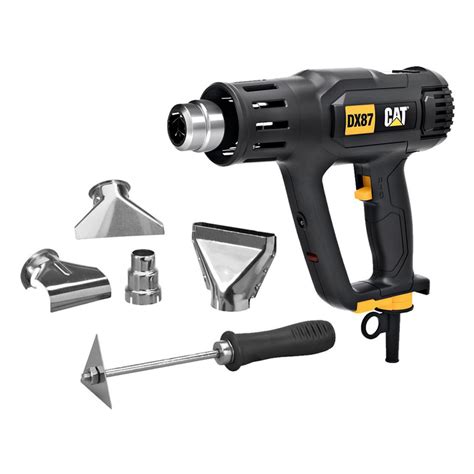

Kompaktná teplovzdušná vyfukovačka

Táto teplovzdušná vyfoukávačka má teplotný rozsah 300 ° C - 500 ° C. Vďaka tomu sa skvele hodí na zmršťovacie hadičky, k odspájkovanie citlivých súčiastok alebo na čistenie 3D tlačiarní. Uplatní sa ale aj v rade ďalších oblastí použitia, pri ktorých je dôležitý koncentrovaný tok horúceho vzduchu. Teplotu je možné nastaviť na LCD displeji. Množstvo vzduchu je možné regulovať pomocou rôznych hrotov, ktoré sú súčasťou dodávky.

Teplovzdušná pištoľ Sunshine RS-1600

Teplovzdušná pištoľ Sunshine RS-1600 je vysokovýkonný nástroj určený na presné spájkovanie a odspájkovanie, najmä v oblasti mobilných opráv. Je vybavená digitálnym displejom, ktorý umožňuje presnú reguláciu teploty, vďaka čomu je nepostrádateľným nástrojom pre profesionálov v oblasti opráv elektroniky.

• Funkcie: Digitálny displej, odnímateľná izolačná ochrana, samostatný hák, koncentrácia tepla, prenosný dizajn.
• Technické parametre: Značka: Sunshine, Model: RS-1600, Výkon: 1600 W, Napätie: 220 V, Rozmery: 27 x 24,5 x 8 cm, Elektrické vedenie: 1,5 m, Funkcia: Ideálne na opravu mobilných telefónov, Hmotnosť: 1000 g.

Technické Vlastnosti a Špecifikácie

Teplovzdušné pištole disponujú rôznymi vlastnosťami, ktoré ovplyvňujú ich výkon a použiteľnosť.

Vlastnosti a parametre modelu Quick 885

• Digitálne ovládanie teploty, presné a stabilné, nezávislé od prúdenia vzduchu.
• Displej LCD.
• Vysoký výkon, rýchly ohrev.
• Dve úrovne fúkania horúceho vzduchu + fúkanie studeného vzduchu (umožňujúce rýchle ochladenie zariadenia a zabezpečenie jeho dlhej životnosti).
• Vhodné na spájkovanie a odspájkovanie v rôznych aplikáciách.
• Je vhodný na zmršťovanie teplom zmrštiteľných hadičiek, odstraňovanie náterov, vykurovacích telies, tavenie spájky, spájkovanie medi, rozmrazovanie produktov atď.

Tabuľka nižšie sumarizuje technické parametre vybraných teplovzdušných pištolí a staníc:

Praktické Scenáre Použitia a Postupy

Pre amatérov sú teplovzdušné pištole skvelé na malé PCBs jednoduchými komponentmi. Použil som ich pre pasívne súčiastky 0603 a puzdrá SOIC. Sú účinné pri odstraňovaní chybných komponentov alebo pri riešení problémov s náhrobnými kameňmi. Väčšie dosky alebo husté rozloženia môžu byť zložité kvôli nerovnomernému rozloženiu tepla.

Návod na použitie teplovzdušnej pištole

1. Pred použitím sa uistite, že je spoľahlivo uzemnený, aby sa zabránilo poškodeniu komponentov statickou elektrinou na náradí.
2. Mala by byť nastavená na vhodnú teplotu a objem vzduchu a teplota a objem vzduchu teplovzdušnej pištole by sa mali upraviť podľa tvaru rôznych trysiek a charakteristík pracovných požiadaviek; čas odspájkovania malých komponentov, ako sú odpory a kondenzátory, je asi 5 sekúnd a všeobecný čas odspájkovania IC je 15 sekúnd. Malý čas odspájkovania BGA je asi 30 sekúnd a veľký čas odspájkovania BGA je asi 50 sekúnd. Teplota je nastavená na 4 súbory. Keď digitálny displej ATTEN850D používa trysku A1130, objem vzduchu sa nastaví na 3 súbory a teplota sa nastaví na 350 stupňov; keď sa dýza nepoužíva, objem vzduchu sa nastaví na 4,5 súboru a teplota sa nastaví na 380 stupňov.
3. Pri zapnutí hlavného vypínača by mala byť teplovzdušná pištoľ pred zváraním predhriata na stabilnú teplotu. Pri použití by spájkovačka mala rovnomerne zahriať neprístupné komponenty na 1 ~ 2 cm nad komponentmi; počas procesu odspájkovania dbajte na ochranu okolitých komponentov. bezpečnosť.
4. Pri inštalácii trysky nepoužívajte príliš veľkú silu a neudierajte spájkovačkou do pracovného stola, aby ste spôsobili silný náraz, aby ste predišli poškodeniu vyhrievacieho drôtu a vysokoteplotného skla.
5. Po dokončení práce vypnite hlavný vypínač. V tomto čase začína automatické chladenie. Počas chladenia neodpájajte sieťovú zástrčku.

Ako používať teplovzdušnú pištoľ v rôznych scenároch

1. Samostatný procesor

Pri oddeľovaní CPU odstráňte trysku vzduchovej pištole, nastavte teplotu teplovzdušnej pištole na 6 a upravte objem vzduchu teplovzdušnej pištole na 7-8. Keď je skutočná teplota 280-290 stupňov, výška trysky vzduchovej pištole od CPU je približne 8 cm. Na zvládnutie, ako napríklad: 3508 CPU, ofukujte vzduchovou pištoľou diagonálne, aby ste čo najviac vyfúkli štyri strany CPU, aby ste vyfúkli horúci vzduch pod CPU, aby bolo ľahké odfúknuť neporušený CPU.

2. Spôsob spracovania odpojenia základnej dosky

Väčšina odpojení základnej dosky a pád bodu je spôsobená nesprávnou obsluhou, najmä prilepený CPU s najväčšou pravdepodobnosťou spôsobí odpojenie a pád bodu pod základnou doskou v dôsledku nesprávnej prevádzky. Moja skúsenosť s odstránením CPU lepidlom:

1. Teplota teplovzdušnej pištole sa nastaví na 5,5, objem vzduchu teplovzdušnej pištole sa nastaví na 6.5-7, skutočná teplota je 270-280 stupňov a procesor je prepálený rovno hore a dole. Všetci vieme, že tmel CPU je po zahriatí vo všeobecnosti mäkký.
2. Najprv zahrejte a vyčistite lepidlo okolo CPU a potom CPU presuňte. Pri zahrievaní CPU nechajte plech pod CPU rovnomerne roztopiť pri zdvihnutí CPU, aby nedošlo k odpojeniu a poklesu bodu.

3. Odspájkovanie

Odstránenie alebo prispájkovanie plastového sedla kábla alebo sedla klávesnice je rovnaké ako odstránenie niektorých zvončekov a odstránenie zosilňovača. Hlavne si osvojte teplo a objem vzduchu teplovzdušnej pištole.

4. Fúkacie zváranie

Prečo niekedy dochádza ku skratu pri výmene nového CPU alebo iného BGA IC? Moja vlastná skúsenosť je, že pri fúkaní spájkovania CPU alebo iných BGA IO je hlavné vyčistiť IC pozíciu základnej dosky BGA a aplikovať tavidlo. IC by sa mal tiež vyčistiť. Najdôležitejšie je dbať na správnu polohu IC na základnej doske. Pri fúkacom spájkovaní CPU alebo iných pozícií BGA IC nemôžete fúkať cín, inak bude IC nesprávne zarovnaný. Objem vzduchu teplovzdušnej pištole by mal byť malý a teplota by mala byť medzi 270-280 stupňami. Pri fúkaní a spájkovaní IC by ste mali venovať pozornosť veľkosti spájkovacích guľôčok, aby ste zabránili tomu, aby sa spájkovacie guľôčky navzájom odvaľovali a nespôsobili skrat.

Porovnanie s Reflow Pecami a Vhodnosť pre Rôzne Úlohy

Teplovzdušné pištole ponúkajú bezkonkurenčnú flexibilitu pre úlohy malého rozsahu. Použil som ich na odspájkovanie chybného komponentu alebo na pretavenie jedného integrovaného obvodu. Ich prenosnosť umožňuje presné smerovanie tepla, čo je ideálne pre jednorazové opravy. Tento manuálny prístup vyžaduje prax, aby sa predišlo prehriatiu citlivých častí.

Reflow pece ďaleko prekonávajú teplovzdušné pištole v presnosti a konzistencii. Riadia sa naprogramovanými tepelnými profilmi a spĺňajú priemyselné štandardy, ako napríklad tie od IPC. Teplovzdušné pištole závisia od zručnosti obsluhy, čo môže viesť k nekonzistentným výsledkom. To platí najmä pre zložité dosky.

Vhodnosť pre rôzne PCB veľkosti a komponenty

Pre malé PCB teplovzdušné pištole môžu byť účinné, ak sa s nimi zaobchádza opatrne. Preformoval som 1-palcové moduly bez problémov kvôli ich malej veľkosti. Pre väčšie dosky sú lepšie reflow pece. Zabraňujú vzniku horúcich miest, ktoré by mohli poškodiť komponenty alebo laminát. Nerovnomerné zahrievanie teplovzdušnou pištoľou často spôsobuje čiastočné pretavenie alebo tepelné namáhanie.

Mám problém s preformátovaním BGA s teplovzdušnou pištoľou, pretože teplo nepreniká rovnomerne. Veľké uzemňovacie plochy alebo tepelné podložky sú náročné na horúci vzduch.

Náklady a dostupnosť

Teplovzdušné pištole sú cenovo dostupné, zvyčajne stoja menej ako 100 dolárov. Pre hobbyistov sú tieto nízke vstupné náklady lákavé. Na rýchle opravy som použil cenovo dostupné teplovzdušné pištole. Ich nedostatok presnej regulácie teploty ich obmedzuje pri projektoch s vysokými stávkami.

Pre konzistentný, vysoký objem SMT montáž, reflow pec je inteligentnejšia. Z dlhodobého hľadiska to znižuje mieru chybovosti a náklady na prepracovanie.

Dôležité Upozornenia a Bezpečnostné Tipy

Záležitosti vyžadujúce pozornosť

• Teplovzdušnú pištoľ nepoužívajte s chemickými (plastovými) škrabkami.
• Po použití odstráňte suchú farbu z trysky alebo škrabky, aby ste predišli požiaru.
• Používajte ho na dobre vetranom mieste, pretože zvyšky odstránené z farby olovených produktov sú toxické.
• Teplovzdušnú pištoľ nepoužívajte ako sušič vlasov.
• Nesmerujte horúci vzduch na ľudí alebo zvieratá.
• Keď sa teplovzdušná pištoľ používa alebo tesne po použití, nedotýkajte sa rukoväte trysky. Teplovzdušnú pištoľ je potrebné udržiavať v suchu, čistote a mimo dosahu oleja alebo plynu.
• Buďte veľmi opatrní pri prevádzke pri vysokej teplote. Teplovzdušnú pištoľ nepoužívajte v blízkosti horľavých plynov a horľavých predmetov. Dbajte na osobnú bezpečnosť. Pri výmene dielov vypnite napájanie a počkajte, kým vychladne. Ak ho nebudete dlhší čas používať, mali by ste vytiahnuť zástrčku zo zásuvky.
