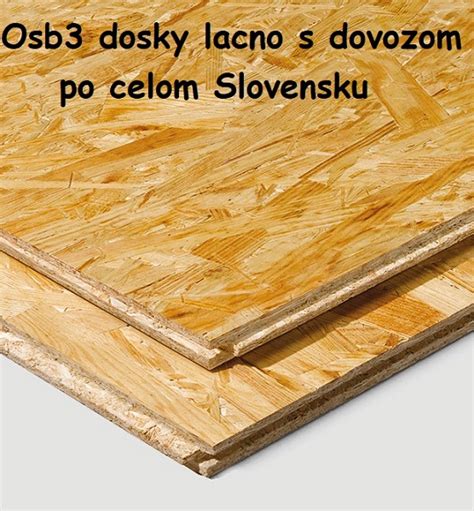

OSB (Oriented Strand Board) doska je jedným z najpopulárnejších stavebných materiálov v súčasnosti. Používa sa v stavebníctve, pri výrobe nábytku, a nájde svoje uplatnenie aj v mnohých ďalších oblastiach. OSB doska je typ stavebného materiálu vyrobeného z orientovaných drevných triesok (strandov), ktoré sú spojené živicou a lisované do plošných dosiek. Na rozdiel od tradičných drevovláknitých dosiek, ktoré sa skladajú z jemných drevných vlákien, OSB dosky sú tvorené väčšími trieskami dreva, ktoré sú v jednotlivých vrstvách orientované rôznymi smermi. Konštrukčné dosky OSB sú trojvrstvové materiály vyrábané z veľkoplošných triesok a vďaka pomerne širokej škále pozitívnych vlastností sú výborným pomocníkom pri malých i veľkých stavbách a domových či bytových rekonštrukciách.
Výroba a základné charakteristiky OSB dosiek
Výroba OSB dosiek prebieha v niekoľkých krokoch. Príprava dreva: OSB dosky sa vyrábajú z drevných triesok, ktoré sú získavané z rôznych druhov dreva, najčastejšie z ihličnatých stromov, ako sú borovice. Po zrezaní je drevo zbavené kôry a narezané na tenké pásy 100 x 0,6 mm. Orientácia triesok: Jedným z hlavných rysov OSB dosky je orientácia triesok. Triesky sú v jednotlivých vrstvách dosky uložené pod rôznymi uhlami. Vo vonkajších vrstvách sú triesky orientované rovnobežne s dĺžkou dosky, zatiaľ čo v strednej vrstve sú triesky orientované kolmo na ne. Triesky vonkajších vrstiev sú orientované rovnobežne s dĺžkou alebo šírkou OSB dosky, triesky v stredovej vrstve sú často orientované náhodne, prípadne kolmo na triesky vonkajších vrstiev. Lisovanie a lepenie: Po orientácii triesok sa tieto triesky premiešajú s vodotesnými živicami a voskami. Následne sa materiál lisuje pod vysokým tlakom a teplotou, aby vznikla pevná a kompaktná doska. Ku spojeniu triesok je užito umělé (melamin-formaldehydové) pryskyřice. Finálna úprava: Po lisovaní sa dosky nechajú vychladnúť a stabilizovať, následne sú narezané na požadované rozmery.
Vďaka vláknitemu charakteru dreva a tenkej páskovej hmote má OSB doska vynikajúce technické parametre. Práve orientácií triesok vďačíme za skvelé fyzikálne vlastnosti - vysokú tuhosť a pevnosť dosiek, ktoré sa dajú použiť aj vo vlhkom prostredí. Obe strany dosky majú rovnakú kvalitu. S doskami sa pri montáži ľahko pracuje, majú vysokú stabilitu a sú veľmi odolné. Na rozdiel od prírodného dreva neobsahujú kazy, ktoré by mohli oslabiť pevnosť materiálu. Vysoká odolnosť voči poveternostným vplyvom je dosiahnutá vďaka zmiešaniu drevnej hmoty s parafínovou emulziou.
Tepelný odpor a izolačné vlastnosti OSB dosiek
Jednou z kľúčových vlastností stavebných materiálov je ich tepelný odpor. Čím menší prestup tepla, tým lepšie izolačné vlastnosti materiálu. Súčiniteľ prestupu tepla, ktorý sa väčšinou označuje písmenom U a udáva v jednotkách W/(m2K), charakterizuje tepelnoizolačnú schopnosť konštrukcie. V tepelnej technike budov je to najdôležitejšia veličina, s ktorou pracujú architekti a stavební inžinieri pri navrhovaní.
Tepelný odpor R je veličina charakterizujúca prestup tepla na stenách alebo pri prechode cez steny (a podobné telesá). V prípade prechodu cez stenu udáva, aký je teplotný rozdiel medzi stranami steny, ak sa cez stenu vedie tepelný výkon 1 Watt. Tepelný odpor je teda priamo závislý od hrúbky sledovanej konštrukcie a súčiniteľa tepelnej vodivosti. Drevo má od prírody dobrý tepelný odpor a preto sa dosky môžu používať ako tepelné izolácie. Ďalšou skvelou výhodou je vysoký tepelný odpor a zdravotná nezávadnosť.
Porovnanie tepelného odporu OSB dosiek a prkien
Pre ilustráciu tepelnoizolačných schopností OSB dosiek je možné porovnať ich s tradičnými drevenými prknami:
- Tepelná vodivosť prkien z mäkkého dreva λ je udávaná 0,17 (W/m.K). Pri tloušťke 2,5 cm bude tepelný odpor tejto vrstvy 0,147 (m2.K/W).
- U dosiek OSB je tepelná vodivost λ udávaná 0,13 (W/m.K). Pri tloušťke 2,2 cm bude tepelný odpor tejto vrstvy 0,169 (m2.K/W).
Z tohto porovnania vyplýva, že rozdiel v tepelnom odpore medzi prknami a OSB doskami je tak malý, že to celkovú tepelnú izoláciu strešného plášťa nijako významne neovplyvní, pokiaľ sa bavíme o samotnom záklopnom materiáli. Teda ak počítate s týmto záklopom vo skladbe strešného plášťa podkrovia - tam je rozhodujúca celková tloušťka tepelnej izolácie a jej usporiadanie vzhľadom ku krokvám. Tepelný odpor strechy nad podkrovím by mal byť niekde kolem 6,0 a viac (m2.K/W).
OSB dosky v strešných konštrukciách a otázky vlhkosti
Využitie OSB dosiek v strešných konštrukciách je rozsiahle, avšak je kľúčové zohľadniť ich vlastnosti, najmä vo vzťahu k vlhkosti a difúzii vodnej pary. Pre šindelovú krytinu (asfaltový šindel) je ako podklad ideálny. Skladba by ale mala vyzerať tak, že nad krokvemi, medzi ktorými je tepelná izolácia, bude položená pojistná difúzne otvorená fólie.
Stavba lepších stien | 5 tipov od profesionálov na opláštenie
Riziká a správne riešenia pre vlhkostný režim
Pokiaľ bude záklop z OSB desek nad tepelnou izoláciou na krokvách, je potrebné si uvedomiť, že má veľký difúzní odpor - súčiniteľ difúze µ = 50. Tým zde vlastně vytváříme parozábranu, čo je špatně. Vhodnější je použiť prkna na sraz a na ně sa pokládá pojistná hydroizolace z paropropustné fólie (ekvivalentní difúzní tloušťka sD< 0,02). OSB deska je vhodná jako horní bednění, kdy je pod ní provětrávaná vzduchová mezera, tedy ve dvouplášťových systémoch střech.
Nad fóliou by mala byť větraná vzduchová mezera tvořená kontralatí o výšce 4 až 6 cm. Zde je nutno zajistit opravdu dobré provětrání - přívod vzduchu průběžnou mezerou u okapu a odtah u hřebene větracími prvky systému krytina. Na kontralatích je pak OSB deska ako podklad hydroizolačnej vrstvy. Protože pod deskami je větraná mezera, není zde již požadavek na potřebu tepelně izolovat.
Dôsledky nevhodného riešenia v jednoplášťových strechách
Článok sa vyjadroval ku konštrukcii strešného plášťa nad interiérovým prostredím rodinného domu z pohľadu tepelno-vlhkostného režimu. Z hľadiska vlhkostného stavu je strecha realizovaná nevhodne. V procese hromadenia sa skondenzovanej vlhkosti v častiach strechy, kde sa nachádzajú drevené konštrukcie, môže dochádzať k významným defektom, ktoré sa v praxi na podobne riešených objektoch začínajú objavovať vo veľkom rozsahu. Drevené konštrukcie v takto konštruovanej streche majú vysoký potenciál podliehať procesom hnitia a tým môžu byť ohrozené aj statické vlastnosti nosných prvkov (trámov). Uvedenú konštrukciu strechy je nevyhnutné opraviť.
Riešený rodinný dom je jednopodlažný s plochou jednoplášťovou strechou. Obvodové stenové konštrukcie sú vyhotovené ako murované z pórobetónových tvárnic. Predmetná strešná konštrukcia je jednoplášťová plochá strecha s nosnou konštrukciou z drevených trámov rozmerov 240 mm × 60 mm v osovom rozpone 620 mm, medzi ktorými je umiestnená minerálna vlna hrúbky 300 mm. Ako záklop sú použité OSB dosky hrúbky 20 mm. Na spodnej strane konštrukcie, pod trámami, je umiestnená parozábrana, ktorej účelom by malo byť zabránenie prenikania vlhkosti do konštrukcie strechy. Avšak funkcia parozábrany je v tomto prípade významne narušená početnými perforáciami, čo je zohľadnené aj v rámci výpočtu - automatickým prepočítaním faktora difúzneho odporu softvérom (perforácie skrutkami kotviacimi sadrokartón a veľkým množstvom inštalačných priestupov napr. el. káblov pre osvetlenia).
Funkce plastové fólie jako parozábrany a také jako vzduchotěsnicí vrstvy v této skladbě střechy je klíčová. Pokud ve skladbě není jiná vrstva, která by účinně zamezovala proudění vzduchu z interiéru do skladby konstrukce, dochází přirozeně k popsaným problémům. Inak na jednoplášťovej skladbe střechy obecně není nic špatného. Provedení fólie má však přísná pravidla. Doporučuje se provádět ji shora na pevný podklad, v přesazích slepit systémovou páskou, vyhnout se perforacím TZB, případné prostupy pečlivě opracovat předepsaným způsobem. Projekční příprava detailů by měla být samozřejmostí. Skladba střechy by také měla respektovat konstrukční ochranu dřeva, tedy umístění dřevěných konstrukcí tak, aby nedocházelo k jejich biologické degradaci a byly konstrukce kontrolovatelné. Základním předpokladem správného fungování takovýchto skládaných střech je funkční vzduchotěsnicí vrstva, v případě dvouplášťových střech vzduchotěsný spodní plášť.
Z analýz je zrejmé, že ku kondenzácii dochádza na rozhraní OSB dosiek a minerálnej vlny. Maximálne ročné množstvo skondenzovanej vodnej pary v konštrukcii je Mc,N = 0,100 kg/(m2.a). Množstvo skondenzovanej vodnej pary v dreve môže dosiahnuť 5,51e−8 kg/(m2.s), kedy hmotnostná vlhkosť dreva prekročí 18 %, čo má zásadný vplyv na jeho degradáciu.
Odporúčané riešenie - strecha „PLUS“
Uvedenú konštrukciu strechy je nevyhnutné opraviť. Odporúčaný návrh riešenia je úprava skladby tejto konkrétnej stropnej konštrukcie tak, aby spĺňala funkčné požiadavky. Navrhnutý postup opravy už skonštruovanej skladby spočíva vo vytvorení takzvanej strechy „PLUS“. Minerálna vlna (pôvodná vrstva 3) by mala byť odstránená. Všetky ostatné pôvodné vrstvy môžu ostať v nezmenenom stave. Nad pôvodnou povlakovou krytinou musí byť pridaná vrstva novej tepelnej izolácie. Zároveň musia byť splnené tieto podmienky:
- Pridaná tepelná izolácia by nemala byť kotvená mechanicky - nemala by perforovať pôvodnú povlakovú krytinu, ktorá bude v podstate plniť funkciu parozábrany.
- Tepelný odpor pridanej tepelnej izolácie musí tvoriť aspoň 60 % celkového tepelného odporu celej strešnej konštrukcie.
- Tepelný odpor strešnej konštrukcie musí spĺňať platné tepelnotechnické normy, ako sú STN 73 0540-2, STN 73 0540-3, STN EN ISO 6946 a STN EN ISO 13788.
Inovatívne riešenia: Kompozitné PIR-OSB dosky

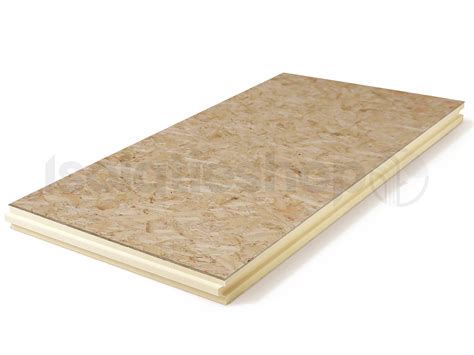

Moderné stavebníctvo prináša inovatívne riešenia pre tepelnú izoláciu. termPIR ʎ 0,022 AL OSB dosky tepelná izolácia 2 500 x 1 200 mm predstavuje moderné a inovatívne riešenie tepelnej izolácie s výnimočnými vlastnosťami. PIR dosky sú z jednej strany pokryté OSB doskou, ktorá zvyšuje mechanickú odolnosť a robí tento produkt ideálnym pre široké spektrum aplikácií.
Vlastnosti a výhody PIR jadra
Jadro z PIR peny je obojstranne pokryté plynotesným sendvičovým obkladom na báze papiera a hliníka. Hlavným materiálom používaným pri výrobe PIR dosiek je tuhý polyizokyanurát (PIR), ktorý je z oboch strán chránený plynotesným obalom z hliníka, papierovej fólie KRAFT a polyetylénov. Jadro PIR dosiek vzniká ako výsledok polymerizácie dvoch hlavných zložiek: polyolov a izokyanátov s prídavkom modifikačných látok. Má z 95% uzavretú bunkovú štruktúru, čo znamená, že nenasáva a je podstatnou prekážkou pre kapilárny vzostup vody a difúziu vodnej pary.
Medzi ďalšie prednosti tepelnej izolácie (PIR) patrí to, že má uzavretú štruktúru pórov a teda nepohlcuje vodu. Nasiakavosť vody neprekračuje 2%. Je to práve vysoká plynotesnosť, ktorá zaručuje stabilitu termoizolačných vlastností po dlhé roky. PIR deska má v porovnaní s klasickým polyuretánom (PUR) lepšie tepelnoizolačné vlastnosti, vyššiu tlakovú pevnosť a výrazne lepšiu protipožiarnu odolnosť, pretože je samozhasiteľná a nekvapká. PIR a PUR sú však veľmi príbuzné materiály, ktorých označenie sa často zamieňa. termPIR AL OSB doska je ľahká, ľahko inštalovateľná a odolná voči biologickým faktorom, ako sú huby a hmyz. Tepelná izolácia PIR je vhodná nielen pre novostavby (zateplenie drevostavby), ale aj pre rekonštrukcie.
Aplikácie a inštalácia PIR-OSB dosiek
Tieto kompozitné dosky sú vhodné pre aplikácie, kde je potrebná mechanická pevnosť a stabilita na jednej strane dosky: izolácia pochôdznych striech, izolácia terás alebo izolácia podlahy, kde OSB vrstva slúži ako nosný povrch, zatiaľ čo druhá strana s PIR jadrom je chránená výstelkou. Ďalej sa používajú ako tepelná izolácia vonkajšej steny a na vnútorné zateplenie steny, kde OSB strana slúži na upevnenie dokončovacích materiálov (napr. omietka, obklad), pričom druhá strana poskytuje izolačné vlastnosti.
Dosky inštalujte v jednej alebo viacerých vrstvách systémom „na presah“. Dosky by mali tesne priliehať k sebe. Zabezpečte stabilitu podkladu. Dosky inštalujte mechanicky pomocou skrutiek, lepidla alebo závesného systému - v závislosti od typu podkladu a druhu hydroizolácie. Zabezpečte ochranu proti pretiahnutiu skrutiek a vplyvom poveternostných podmienok. Každá doska má rozmery 2 500 x 1 200 mm, čo zodpovedá 3 m².
Všestrannosť a typy OSB dosiek podľa prostredia
OSB dosky sa vďaka rade výhod a priaznivej cene stali v rámci stavebníctva veľmi obľúbeným a často využívaným materiálom. Vláknitá štruktúra dodáva doskám pevnosť, stabilitu a vysokú odolnosť. OSB dosky sú všestranným, cenovo dostupným a ekologickým stavebným materiálom, ktorý sa využíva v rôznych oblastiach od stavebníctva až po výrobu nábytku. Vďaka svojim vlastnostiam, ako sú pevnosť, odolnosť voči vlhkosti a tvarová stabilita, sú neoceniteľným prvkom v modernom stavebníctve. Pre ich univerzálnosť sa nemusia využívať len ako nosný materiál. Dosky majú dekoratívne vlastnosti, môžu sa spájať do jedného väčšieho konštrukčného celku a preto ich v izbách môžeme využiť na stavbu stien alebo podláh.
Mali by ste vedieť, že nie všetky OSB dosky sú rovnaké. Každý výrobca môže použiť iný materiál, inú veľkosť triesok z dreva a iné spojivo. Preto pri kúpe OSB dosiek by ste mali prv pouvažovať o tom, k akému účelu ich použijete. Či na podlahu, podhľad domu alebo stratené debnenie. Podľa toho sa rozhodnete akú kvalitu OSB dosiek zakúpite.
Typy OSB dosiek
Podľa prostredia, v ktorom sú OSB dosky použité, sa rozlišujú nasledovné typy:
| Typ OSB | Použitie | Popis |
|---|---|---|
| OSB/1 | Všeobecné použitie v suchých podmienkach | Určené na všeobecné použitie v suchom prostredí. |
| OSB/2 | Nosné konštrukcie v suchých podmienkach (interiér) | Určené pre nosné dosky pre triedu vlhkosti 1, pri teplote 20°C relatívna vlhkosť vzduchu výrazne neprevyšuje 65%. |
| OSB/3 | Nosné konštrukcie vo vlhkom prostredí (exteriér) | Najpoužívanejší typ, vhodný pre nosné dosky pre triedu vlhkosti 2, pri teplote 20°C relatívna vlhkosť vzduchu výrazne neprevyšuje 85%. Nie sú určené do priameho kontaktu s vodou. |
| OSB/4 | Nosné konštrukcie vo vlhkom prostredí so zvýšeným mechanickým namáhaním (exteriér) | Určené pre použitie vo vlhkom prostredí a so zvýšeným mechanickým namáhaním. |
Inštalácia a manipulácia

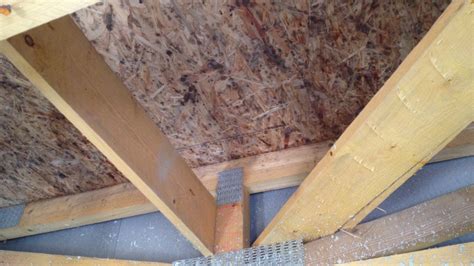

Z dôvodu možných objemových zmien vznikajúcich prevažne zmenou vlhkosti v prostredí, je nutné medzi doskami vytvoriť dilatačné škáry, aby nedochádzalo k zvlneniu dosiek, či iným nežiaducim účinkom pri používaní materiálu. Pri doskách s rovnými hranami sa ponecháva škára o veľkosti 3 mm. Dosky s vyfrézovanými hranami (perodrážka) vytvárajú škáry automaticky. Pri použití dosiek ako nosné vrstvy plávajúcich podláh, je nutné v styku zo stenou vynechať škáru 15 mm a pri obkladaní stien je nutné zachovať medzeru minimálne 10 mm.
Dosky musia byť skladované v uzavrenej suchej a dobre vetranej budove. Nadmerná vlhkosť by mohla spôsobiť prehýbanie a borcenie OSB dosiek. Pri prechodnom skladovaní, napríklad na stavbe je treba dbať aby desky nebyly v přímém kontaktu se zemí, vegetací apod. kde je veliká vlhkost. Je vhodné je například vyrovnat na paletu a zakrýt plachtou.
Široké spektrum využitia OSB dosiek
OSB dosky sa vďaka svojim dobrým technickým vlastnostiam využívajú predovšetkým na rôznych stavebných konštrukciách - výstavba rodinných domov, bytové nadstavby a tiež rôzne druhy rekonštrukcií. Využitie dosiek nie je limitované suchom či vlhkom a preto môžeme s nimi operovať v interiéroch a aj exteriéroch.
- Stavebné konštrukcie: OSB dosky sú jedným z najpoužívanejších materiálov pre nosné konštrukcie, ako sú podlahy, strechy a opláštenia stien. Pri drevostavbách nás OSB dosky sprevádzajú už od začiatku. Najprv je to stratené debnenie a neskôr, opláštenie konštrukcie celej stavby tvorené spolu s hranolmi. Do priestoru medzi doskami je samozrejme vložená izolácia. OSB dosky tak plnia aj funkciu vzduchotesnej vrstvy a dávajú stenám finálny tvar. OSB dosky môžu samozrejme tvoriť aj stenu, za ktorou budú urobené rozvody. Všetky takéto rozvody je potrebné prekryť parotesnou páskou. Vyššie uvedeným popisom, využitie OSB dosiek nekončí. Tie môžu slúžiť aj ako nosné prvky stropných systémov a strešných konštrukcií.
- Podlahové systémy: Vďaka vysokej pevnosti a stabilite sa OSB dosky často používajú ako podkladové vrstvy pre podlahy. Podlahové OSB dosky sa využívajú pri plávajúcich podlahách. Smer kladenia stropných dosiek je kolmo na trámy.
- Výroba nábytku a dekoratívne prvky: OSB dosky sa používajú aj pri výrobe nábytku, najmä pre minimalistický a industriálny dizajn, kde je žiadaný vzhľad drevných triesok. Ľahká opracovateľnosť umožňuje z OSB dosiek vytvárať rôzne dekoračné prvky alebo nábytok.
