Tepelná izolácia vo všeobecnosti minimalizuje neefektívnosť získavania a strát tepla, aby sa získali všetky výhody riadených teplôt a nízkych účtov za energie. Inštalácia izolácie potrubia ponúka mnoho kľúčových výhod, ktoré by mohli eliminovať budúce náklady na mechanické poruchy. Investícia do správneho výberu produktu teraz, môže znamenať úsporu energie a nižšie náklady na údržbu v budúcnosti. Nezabúdajte, že tepelné izolácie potrubia rozvodov sa veľkou mierou podieľajú na celkovej energetickej bilancii, pri spotrebe energie na ohrev vody a vykurovania. Hoci už dnes správcovia venujú zatepľovaniu budov veľkú pozornosť, technické rozvody ostávajú stále akosi na konci zoznamu opatrení. Pritom moderné technické izolácie dokážu ušetriť veľký podiel účtov za energiu a ponúkajú mnoho výhod. Podľa zákona o energetickej hospodárnosti budov mali byť rozvody bytových a verejných budov zabezpečené efektívnou izoláciou už na konci roka 2015. Mnohých správcov však limitoval rozpočet, a tak nechávali tepelnú izoláciu technických zariadení na neskoršie obdobie. Zamerať sa na ňu sa však oplatí. Vhodná tepelná izolácia totiž dokáže znížiť tepelné straty potrubia o 60 až 70 %. Rozsah opatrení a výška úspor energie, samozrejme, závisia od pôvodného stavu potrubí. Podľa skúseností realizačných firiem, ktoré úpravy vykonávajú, sa najčastejšie v bytových domoch izolujú vodorovné potrubia v suterénoch. Zvislé stúpačky väčšinou čakajú na obnovu pri výmene celých potrubí. „Pri úpravách rozhoduje aj požiarne hľadisko, keďže pri požiari v pivniciach by došlo k poškodeniu technických rozvodov,“ dodáva Ing. Milan Krasňan, riaditeľ spoločnosti Proma - Energosystémy, ktorá vykonáva servis pre správcov budov a spoločenstvá vlastníkov bytov v 12 mestách na celom Slovensku. Tepelná izolácia potrubí je veľmi účinným opatrením na úsporu energie. Viac ako 80 % dĺžky rozvodov teplej vody a média na vykurovanie v bytových domoch totiž prechádza nevykurovanými priestormi. „Rozdiel tepelných strát medzi neizolovaným potrubím a potrubím izolovaným materiálom s hrúbkou 10 mm a súčiniteľom prechodu tepla 0,033 W/(m . K) môže byť približne 70%,“ upozorňuje Peter Šulek, špecialista na technické izolácie Knauf Insulation.

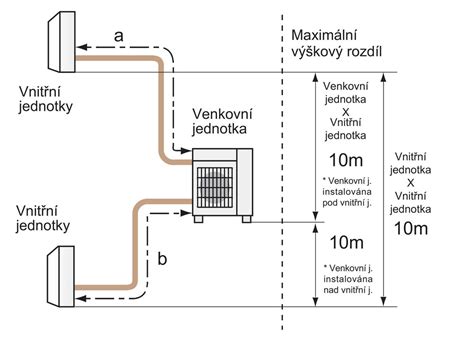

Keď sú povrchy vodovodných potrubí chladnejšie ako vzduch, ktorý ich obklopuje, tvorí sa kondenzát. V priebehu času môže táto kondenzácia pomaly korodovať potrubia a armatúry, čo vedie k zlyhaniu systému. Kondenzácia je bežným problémom pre potrubia, najmä keď sa potrubia studenej vody stretávajú s teplým a vlhkým vzduchom.

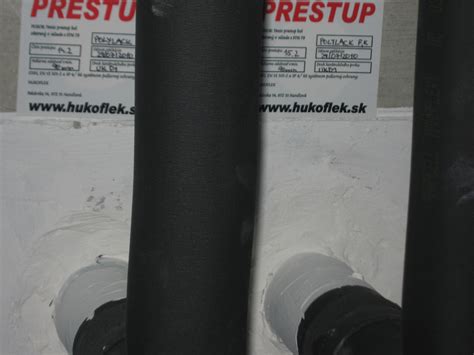

Existuje niekoľko typov izolačných materiálov rúr, ktoré sú schopné izolovať rôzne teplotné rozsahy. Niektoré typy materiálov sú vhodnejšie na jeden účel ako na iný, takže izolačné materiály sa bežne hodnotia podľa ich tepelnej vodivosti, odolnosti proti vodnej pare, hrúbky a hustoty.
Typy izolačných materiálov a ich aplikácia

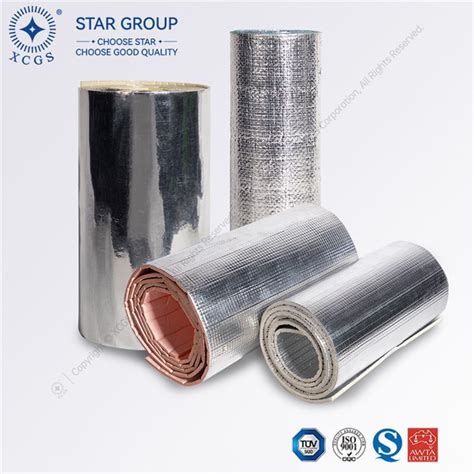

Na tepelnú izoláciu potrubí je ISOVER tým najlepším pomocníkom. Rozvody potrubí pre teplo a teplú vodu menších priemerov môžeme izolovať izolačnými puzdrami, ktoré majú vrchnú vrstvu polepenú hliníkovou fóliou. Tá znižuje únik tepla v kovových konštrukciách.
Pre zateplenie potrubia použijeme puzdro s polepom, ktoré je na pozdĺžnom spoji opatrené presahom fólie, so samolepiacou páskou pre dokonalé uzavretie puzdra. Izolačné púzdra po aplikácii na potrubie odporúčame v priečnom smeru (po obvode) stiahnuť hliníkovou samolepiacou páskou alebo omotať drôtom. Po odrezaní potrebnej dĺžky je rohož na pletive tesne navinutá na potrubie. Čelné plochy by mali byť v tesnom kontakte, aby nevznikali medzery. U viacvrstvového prevedenia sa škáry presádzajú. Jednotlivé rohože sa pre dokonalú tesnosť zateplenia potrubia bez energetických strát spájajú viazacím drôtom, o min. Alternatívne je možné upevňovať drôtenými háčiky alebo pásiky z nerez ocele alebo pre zabránenie korózie potrubia inak chránenej ocele, širokými min. 10 mm. Ak sa na upevnenie použijú drôtené háčiky, smú byť navzájom vzdialené max. 150 mm. Každý háčik by mal na oboch stranách presahovať najmenej cez tri oká.
Zateplenie potrubia rohožou na drôtenom pletive sa realizuje odrezaním potrebnej dĺžky rohože na pletive a tá sa následne tesne navinie na potrubie tak, aby nevznikali medzery. U viacvrstvového prevedenia sa škáry presádzajú a spájajú sa viazacím drôtom, o min.
Lamelové rohože sa používajú hlavne na zateplenie potrubí väčších priemerov. Vďaka usporiadaniu vlákien kolmo k povrchu majú tieto rohože vysokú pevnosť v tlaku a umožňujú prenos zaťaženia do podpory. V prípade ich použitia tým odpadajú tepelné mosty, spôsobované podpornými konštrukciami, ktoré sú nutné pri použití rohoží na drôtenom pletive. K provizórnemu uchytenie lamelových rohoží možno používať samolepiace hliníkové pásky.
Na izolovanie potrubných rozvodov s menším priemerom sa dnes najčastejšie používajú výrobky vyrezané na požadovaný priemer a konečnú hrúbku tepelnej izolácie, ktoré sa všeobecne nazývajú skruže. Môžu byť povrchovo upravené vystuženou hliníkovou fóliou, spoj so „zámkom“ zabezpečí úplné uzavretie izolovaného potrubia. Na väčšie priemery potrubia sa vyrábajú tzv. poloskruže alebo segmentové skruže, ktoré vďaka dômyselným spojom a hliníkovej fólii vytvoria kompaktný tepelnoizolačný systém. Potrubia treba riešiť aj z hľadiska požiarnej bezpečnosti a zvukovej izolácie, optimálnym riešením sú teda skruže z minerálnych vlákien, ktoré sú nehorľavé. Ako potvrdzuje Milan Krasňan, približne 90 % izolácií v bytových domoch sa rieši týmto spôsobom.
Inováciou sú ekologické potrubné puzdrá z minerálnej vlny bez použitia formaldehydového spojiva, ktorá využíva obnoviteľné zdroje. Potrubné puzdro z kamennej vlny (čadičová minerálna izolácia) s novým usporiadaním vlákien. Puzdro má tvar dutého pozdĺžne deleného valca. Na povrchu je nalepená hliníková fólia vystužená sklenenou mriežkou na zvýšenie mechanickej odolnosti, zníženie tepelných strát a zlepšenie estetického vzhľadu. Na pozdĺžnom spoji sa nachádza presah fólie so samolepiacou páskou na tesné uzatvorenie puzdra, nenahrádza však nosné spoje. V súlade so štandardom v krajinách EÚ sa odporúča stiahnuť potrubné izolačné puzdro v priečnom smere (po obvode) hliníkovou samolepiacou ALS páskou alebo drôtom na troch miestach na bežný meter dĺžky puzdra. Puzdro je určené na tepelnú a akustickú izoláciu rozvodov tepla a teplej vody, centrálneho vykurovania, technologického tepla, tepelných uzlov.
Izolačné puzdro má tvar dutého pozdĺžne deleného valca vyrobeného z jedného alebo viacerých segmentov, so zámkom zabraňujúcim tepelným stratám cez pozdĺžnu drážku. Potrubné izolačné puzdro je vyrezávané z bloku Orsta Block vyrobeného z kamennej vlny. Môže byť s povrchovou úpravou z hliníkovej fólie vystuženej mriežkou zo sklených vlákien. Puzdro s polepom je na pozdĺžnom spoji vybavené presahom fólie so samolepiacou páskou. Izolačné puzdrá sa odporúča v priečnom smere (po obvode) stiahnuť hliníkovou samolepiacou páskou alebo omotať drôtom. Zvyčajne na troch miestach na bežný meter dĺžky puzdra. Zvyčajne na troch miestach na bežný meter dĺžky puzdra. Deklarovaný súčiniteľ tepelnej vodivosti l = 0,040 W/(m . K) pri 10 °C, nehorľavý materiál, vysokopružný, odolný proti mechanickému namáhaniu.
Vinutá skruž z minerálnej vlny spĺňa všetky tieto požiadavky. Polyetylén nespĺňa požiarnu odolnosť, kaučuková izolácia je pomerne drahá a tiež nemá takú požiarnu odolnosť ako minerálna vlna. Hrúbka izolácie je určená technickou normou podľa priemeru potrubia, v starších domoch však bývajú potrubia blízko pri sebe a niekedy sa hrubšia tepelná izolácia na ne nezmestí.
Skružovateľná lamelová rohož s vláknami orientovanými kolmo k povrchu rohože polepená hliníkovou fóliou so sklennenou mriežkou (ALS). Použitie na tepelnú a zvukovú izoláciu technologických zariadení - potrubí, kotlov, vzduchotechnického potrubia.
HT/Armaflex ohybný elastomerový izolačný materiál s mimoriadnou odolnosťou proti UV žiareniu a vysokým teplotám. Vďaka uzavretej štruktúre buniek a nízkej tepelnej vodivosti zabraňuje prieniku vodných pár a znižuje energetické ztraty, chráni a optimalizuje účinnosť a životnosť zariadenia. HT/Armaflex si zachováva svoju ohybnosť i pri použití pri teplote až 150°C, neobsahuje prach ani vlákna a ľahko sa montuje bez nutnosti používať špeciálne nástroje.
Arma-Chek Silver je izolačný systém s dvojitou vrstvou laminátu z hliníkovej fólie, chránící proti působeniu UV paprsků a opatřený speciální zadnívrstvou z PVC. Potah Arma-Chek Silver uzavírá substrát Armaflex a je velmi odolný proti poškození a roztržení a zároveň zpomaluje hoření. Arma-Chek Silver se používá pro izolaci a ochranu instalací (topení, ventilace, vzduchotechnika) a chladicích systémů jak v interiéru, tak ve venkovním prostředíVysoce pružný materiál z elastomerové pěny s uzavřenými buňkami na bázi syntetického kaučuku. Kryt: Dvojitá vrstva hliníkového laminátu, potažená speciální UV ochranou a PVC podkladem.Testování odolnosti proti UV záření u těchto materiálů ukázalo vynikající výsledky. Při použití ve venkovních aplikacích vykazovaly materiály velmi dobrou odolnost i při vystavení UV záření. Vzhledem k nepředvídatelné povaze venkovních podmínek v celé řadě myslitelných zařízení však může občas počasí ovlivňovat konzistenci materiálu způsobem, který nelze předem testovat. Proto nelze doporučit instalace v extrémních prostředích (oblastech s extrémními povětrnostními podmínkami, jako jsou vysoké hory atd.).
Výhody a návratnosť investície
Vhodná tepelná izolácia totiž dokáže znížiť tepelné straty potrubia o 60 až 70 %. „Rozdiel tepelných strát medzi neizolovaným potrubím a potrubím izolovaným materiálom s hrúbkou 10 mm a súčiniteľom prechodu tepla 0,033 W/(m . K) môže byť približne 70%,“ upozorňuje Peter Šulek, špecialista na technické izolácie Knauf Insulation.
Často sa demontujú izolácie, ktoré boli zhotovené v 60. až 80. rokoch minulého storočia. V tom období sa väčšinou používala tepelná izolácia na báze minerálnej vlny obalená gázou a sadrou. Novšie potrubia boli už oplechované alebo zabalené do hliníkovej fólie s vystuženou textilnou mriežkou. Tieto izolácie sú zdevastované a je potrebné ich vymeniť.
Ako pri všetkých úsporných opatreniach, výsledok sa nedostaví okamžite. „Pri tepelnej izolácii potrubí je návratnosť investície tri až päť vykurovacích sezón podľa pôvodného stavu,“ vysvetľuje Milan Krasňan, „môžu to evidovať správcovia budov, ktorí analyzujú náklady. Tiež treba rátať s tým, že pri znížení tepelných strát z potrubí sa môžu pivnice a suterény ochladiť.
Montáž a údržba
Aplikácia skruží a skružovateľných pásov je jednoduchá, no je potrebné dodržať špecifické pravidlá. Po počiatočnom zaškolení dokáže izoláciu aplikovať každý manuálne zručný montér. „Nesprávna realizácia však dokáže znehodnotiť aj ten najlepší stavebný výrobok. Preto je dôležité, aby boli realizačné firmy na prácu so skružami zaškolené,“ hovorí Milan Krasňan. Správcovia by preto mali požadovať, aby sa majstri preukázali hodnoverným osvedčením, že majú s izoláciou technických rozvodov dostatočné skúsenosti. Radí Ing.
Koeficient tepelnej rozťažnosti hliníka je približne dvakrát vyššia ako u ocele. Často dochádza k veľkým tepelným rozťažnostiam medzi potrubím a plášťom. Všetky typy opláštenia potrubí by mali umožniť tepelnej rozťažnosti potrubia, nesmie byť teda spojené napevno.
Je možná výmena tepelnej izolácie potrubia počas plnej prevádzky alebo je potrebná odstávka vody?Pri tepelnom izolovaní potrubí teplej vody sú možné izolačné práce počas plnej prevádzky. Dokonca sú možné pri lokálnom vykurovaní aj počas vykurovacej sezóny. Teplota teplonosného média totiž nepresiahne +60 °C. Horšie je to pri parovodoch, kde je teplota teplonosného média aj do +200 °C. V takomto prípade nie sú izolačné práce možné počas prevádzky.
Postačuje vymeniť tepelnú izoláciu potrubia, ktoré vedie teplú vodu, alebo sa odporúča izolovať aj potrubie vedúce studenú vodu?Okrem tepelného izolovania potrubných rozvodov teplej vody sa odporúča tepelne izolovať aj rozvody studenej vody.
Lisovacie zariadenia pre realizáciu systémov ALPEX, ALPEX - GAS ale aj IVAR.PRESS FITTING SYTEM je možné si vyžiadať prostredníctvom našich obchodných zástupcov a prostredníctvom objednávky náradia na internetovej stránke www.ivarsk.sk, v sekcii požičovňa náradia. Zapožičanie je na 14 dní ZDARMA.
Izolácie potrubí - nedostatky pri realizácii kúrenia a izolovaní potrubí vody
Okrem tepelnej izolácie plní izolácia potrubí aj funkciu protipožiarnu, akustickú a hygienickú. Dôležitý je aj pomer ceny k všetkým týmto vlastnostiam.
Podlahové vykurovanie a jeho izolácia
Teplovodné podlahové vykurovanie je nízkoteplotný, ekonomicky úsporný a esteticky nerušivý vykurovací systém. Ekonomiku prevádzky podlahového vykurovania je možné významným spôsobom pozitívne ovplyvniť kombináciou s nízkoteplotnými zdrojmi, ako sú napr. tepelné čerpadlá THERMIA. Využitím princípu prenosu tepla sálaním je možné dosiahnuť ďalšie úspory energií, a to v rozsahu 10 % až 13 %.
Podlahové vykurovanie, ako nízkoteplotný vykurovací systém, využíva pre dosiahnutie požadovanej teploty v priestore vykurovaciu vodu s teplotou nižšou, ako klasické systémy radiátorové. Pri prenose tepla do priestoru je využívaný fyzikálny proces sálania, pri ktorom sa energia šírí do priestoru vo forme elektromagnetického žiarenia, prostredníctvom naakumulovanej vykurovacej dosky.

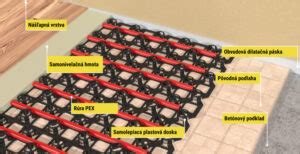

Ideálna skladba pre inštaláciu podlahového vykurovania je taká, ktorá zabezpečí dostatočnú tepelnú izoláciu vo vzťahu, či už je inštalácia podlahového vykurovania v podpivničenej alebo nepodpivničenej miestnosti, pevnostnej fixácii vykurovacej trubky a stabilite betónovej dosky. Vplyv na výškovú skladbu podlahového vykurovania má aj typ betónovej mazaniny.
Stále častejšie sa pri inštaláciach podlahového vykurovania stretávame s nevhodne zvolenými a následne použitými typmi zmiešavacích zostáv, ktoré majú zabezpečiť zodpovedajúcu teplotnú reguláciu vykurovacej vody podlahového vykurovania. Predovšetkým sa jedná o zmiešavacie zostavy vo vzťahu k rôznym typom nízkoteplotných zdrojov, akými sú napr. tepelné čerpadlá THERMIA. Aká zmiešavacia zostava pre podlahové vykurovanie je tá správna?
Nedodržanie stanovených teplotných (hygienických) limitov podlahového vykurovania podľa ČSN EN 1264-1÷4 môže za určitých ďalších okolností spôsobiť problémy osobám v priestore sa vyskytujúcim. Predovšetkým sa jedná o problémy s krvným obehom.
