Tepelné izolácie potrubia rozvodov kúrenia a vody tvoria neoddeliteľnú súčasť distribučných systémov vykurovania alebo chladiarenských zariadení. Izolácia vo všeobecnosti minimalizuje neefektívnosť získavania a strát tepla, aby sa získali všetky výhody riadených teplôt a nízkych účtov za energie. Tepelná izolácia má zabrániť úniku tepla alebo chladu do okolitého prostredia a udržiavať teplotu teplonosnej prípadne chladiacej látky v potrubí alebo zariadení. Pri návrhu a rekonštrukcii rozvodov teplej (studenej) vody a vykurovania je prvoradou úlohou minimalizovať spotrebu energie. Pod tepelnou izoláciou v TZB rozumieme konštrukčnú sústavu, pozostávajúcu z tepelnoizolačnej vrstvy a povrchovej úpravy.
Prečo je správna tepelná izolácia kľúčová?
Investícia do správneho výberu produktu teraz, môže znamenať úsporu energie a nižšie náklady na údržbu v budúcnosti.
Zníženie energetických nákladov
Správne tepelne izolované potrubia minimalizujú straty tepla počas prepravy teplej vody v kúreniach a teplej vody v domácnostiach. Tým sa znížia energetické náklady a výrazne sa prispieva k udržateľnosti a ekonomickej výhodnosti prevádzky.
Ochrana pred mrazom a únikmi
V chladnejších oblastiach chráni tepelná izolácia potrubia pred mrazom a zamedzuje prasknutiu či iným poškodeniam, ktoré by mohli viesť k únikom a následným opravám.
Prevencia kondenzácie a korózie
Tepelná izolácia znižuje riziko kondenzácie na povrchu potrubí a minimalizuje riziko korózie, čo zvyšuje ich životnosť a účinnosť. Keď sú povrchy vodovodných potrubí chladnejšie ako vzduch, ktorý ich obklopuje, tvorí sa kondenzát. V priebehu času môže táto kondenzácia pomaly korodovať potrubia a armatúry, čo vedie k zlyhaniu systému. Kondenzácia je bežným problémom pre potrubia, najmä keď sa potrubia studenej vody stretávajú s teplým a vlhkým vzduchom. Inštalácia izolácie potrubia ponúka mnoho kľúčových výhod, ktoré by mohli eliminovať budúce náklady na mechanické poruchy.
Pipe Heating Cable Installation - Protect Pipe from Freezing in Winter
Zlepšenie tepelnej pohody a komfortu
Správne izolované potrubia zabezpečujú stabilnejšiu teplotu vody pri preprave cez rozvody kúrenia a teplej vody, čo prispieva k vyššiemu komfortu užívateľov a lepšej tepelnej pohode v objekte.
Ekologické a zdravotné výhody
Minimalizácia energetických strat je nielen ekonomickým prospechom, ale aj environmentálnym prínosom, pretože znižuje emisie skleníkových plynov spojené s vykurovacími systémami. Tepelná izolácia tiež znižuje riziko kondenzácie vody, čo môže predchádzať rastu plesní a plesní vo vnútorných priestoroch, čo prispieva k zdraviu a pohode obyvateľov.
Typy tepelnoizolačných materiálov a ich vlastnosti
Existuje niekoľko typov izolačných materiálov rúr, ktoré sú schopné izolovať rôzne teplotné rozsahy. Niektoré typy materiálov sú vhodnejšie na jeden účel ako na iný, takže izolačné materiály sa bežne hodnotia podľa ich tepelnej vodivosti, odolnosti proti vodnej pare, hrúbky a hustoty. Hodnota súčiniteľa tepelnej vodivosti λ sa pri kvalitných materiáloch pohybuje v rozmedzí 0,03 až 0,05 W/(m . K).

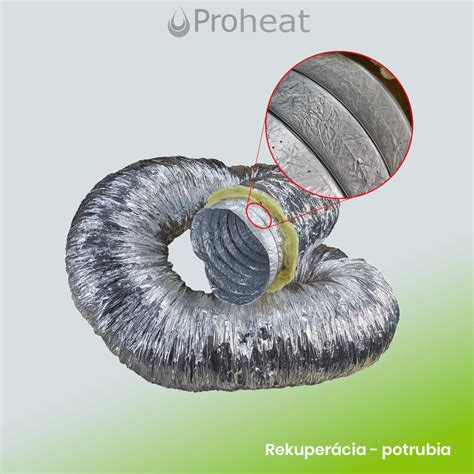

Vláknité materiály
Minerálna vlna (vlákna z vysokopecnej trosky), čadičová vlna (z čadičového štrku), a sklenená vlna (vlákna zo sklenených vlákien) sa zaraďujú medzi vláknité materiály anorganického pôvodu. Používajú sa aj ako zvukovopohltivé materiály. Medzi organické vláknité materiály sa zaraďuje napríklad drevená vlna, pazderie a iné.

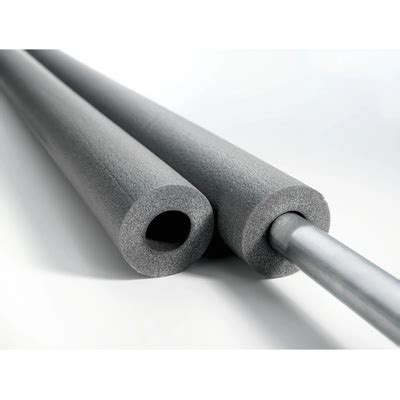

Penové a tvarované materiály
Tvarované materiály sú výrobky z kremeliny, z korku, výrobky penové, tvarované výrobky z vlákien a fóliové výrobky. EPS má nízku, ale nie nulovú paropriepustnosť, čo znamená, že prepúšťa len obmedzené množstvo vodnej pary. Pri zatepľovaní fasád, striech alebo podláh EPS funguje ako stabilná tepelná izolácia, ktorá minimalizuje tepelné straty a zároveň prispieva k regulácii vlhkostných pomerov v konštrukcii. Pri nižších teplotách do 90 °C, ktoré sú charakteristické pre najväčší počet potrubných systémov a zariadení v budovách, sa odporúča voliť progresívne novšie materiály z polyuretánov, polyetylénov alebo elastomérov (kaučukov). Sú to materiály vhodné na izoláciu tepelných rozvodov vykurovania, teplej vody, teplovzdušných vetracích systémov. Sú vhodné aj na izoláciu zásobníkových ohrievačov teplej vody. Osobne mám veľmi dobré skúsenosti s potrubnou izoláciou Polyfoam. Táto výborná izolácia potrubí a rozvodov je vlastne chemicky zosietená polyetylénová pena s uzavretou bunkovou štruktúrou. Pri prevádzke vykurovacích, chladiarenských armatúr zabezpečí ideálnu izoláciu v teplotnom rozsahu od -40°C do +95°C. Vplyvom uzavretej bunkovej štruktúry je nasiakavosť hmoty vodou minimálna a samostatná polyetylénová hmota - ani pri zástavbe, ani pri používaní nie je citlivá na vlhkosť. Je odolná voči lúhom, kyselinám, olejom a neobsahuje zdraviu škodlivé látky.
Sypké materiály
Sypké výrobky slúžia prevažne na vytváranie sypaných vrstiev (napríklad škvára, expandovaný perlit a iné).
Termokeramické nátery
O nesporných kvalitách termokeramického náteru ClimateCoating IndustrySpecial nepochybujem, pretože s ním prichádzam do styku dosť často. Náter je založený na funkcii termokeramickej membrány a dokáže znížiť straty tepla, ku ktorým dochádza napr. pri transporte kvapalín a plynov v potrubiach alebo znižuje únik tepla v kovových konštrukciách. Vďaka náteru ClimateCoating IndustrySpecial sa zníži povrchová teplota potrubia (napr. pri transporte teplej vody) a dochádza k nižším stratám - tým pádom sa realizujú okamžité úspory v zmysle úspor nákladov (v tomto prípade ohrev vody).
Zhodou okolností som nedávno v suteréne svojho bytového domu inštaloval plynový kotol na vykurovanie, z ktorého som privádzal rozvody zohriatej vody do vykurovacieho systému v mojom byte. Aby som minimalizoval tepelné straty a vlastné účty za energie plynárenskej spoločnosti - riešil som izoláciu kurenárskeho potrubia. Rozhodol som sa, že vám termokeramický náter IndustrySpecial ukážem v praxi. Pri inštalácii rozvodného potrubia teplej vody som urobil malý pokus: ešte predtým, ako som rozvodné potrubie obalil izolačnou penou Polyfoam, som všetky rúry natrel náterom ClimateCoating IndustrySpecial, no časť rúry som ne nechal bez náteru - aby som mohol odmerať povrchovú teplotu potrubia. Teplomery som umiestnil tesne vedľa seba.
Povrchová teplota potrubia s náterom ClimateCoating IndustrySpecial sa znížila cca o 9°C, oproti povrchovej teplote rúry bez náteru. To všetko vďaka zloženiu náteru - tzv.: termokeramickej membráne, ktorá dokáže “zväčšiť” svoj povrch až na 3-4 násobok. Samotný termokeramický náter na dokonalú izoláciu potrubia (a tým aj na dosiahnutie minimálnych energetických nárokov) samozrejme nestačí a je potrebné ho skombinovať s vonkajšou izoláciou.
Špecifiká izolácie pre rôzne typy potrubí a zariadení
Tepelnoizolačné materiály sa používajú vo všetkých odvetviach TZB, to znamená v zdravotnej technike, vykurovaní, vetraní, chladení, technologických a priemyselných zariadeniach a podobne. Izolujú sa nimi všetky potrubia studenej a teplej vody, rozdeľovače, ohrievače a zásobníky teplej vody, armatúry, výmenníky, kotly, vetracie a klimatizačné jednotky, chladiace potrubia, kolektory, solárne systémy, tepelné čerpadlá. Tepelnoizolačné materiály sa aplikujú na všetky druhy potrubí a zariadení, ktoré môžu byť oceľové, medené, plastové, z pozinkovaného plechu a podobne. Nové progresívne systémy rozvodov studenej, teplej vody vetrania alebo vykurovania sa aj v súčasnosti stále nedôsledne izolujú nevhodnými izolačnými materiálmi alebo nedostatočnou hrúbkou izolácie, ktorá sa často určuje len empiricky.
Izolácia pre vysoké teploty (vykurovanie, teplá voda)
Pre vyššie teploty od 120 °C až 600 °C treba voliť klasické minerálnovláknité materiály. Tieto izolácie sú objemnejšie, majú zložitejšiu a prácnejšiu montáž povrchovej úpravy. Sú vhodné na izoláciu kotlov, výmenníkov, horúcovodných a parných potrubných systémov. Sú vhodné aj pre väčšie priemery potrubí, majú veľmi dobré požiarne vlastnosti. Nehorľavé potrubné puzdro z kamennej vlny je ideálne na izoláciu rozvodov tepla a teplej vody, centrálneho vykurovania a ďalších zariadení. Má tvar dutého pozdĺžne deleného valca na povrchu s hliníkovou fóliou vystuženou sklenenou mriežkou. Nové usporiadanie vlákien zaručuje výrazné zníženie tepelných strát. Unikátna výrobná technológia zaručuje vysokú kvalitu, skvelú mechanickú pevnosť a dlhodobú stálosť výrobku. Uvedené hrúbky tepelnej izolácie sa vzťahujú na hodnotu súčiniteľa tepelnej vodivosti λ = 0,035 W/m.K. Prevádzková, ale aj výpočtová teplota vo vykurovaní sa pohybuje do 90°C, preto sa na izoláciu veľmi hodia novšie ľahké materiály z polyuretánov, polyetylénov alebo kaučukov. V potrubiach menších priemerov do menovitej svetlosti DN 100 sa používajú izolačné hadice alebo tvarovky, na väčšie plochy zásobníkových ohrievačov a nádrží sú vhodné veľkoplošné pásy. Armatúry a zariadenia nepravidelných a zložitejších tvarov je vhodné izolovať ľahkými ohybnými materiálmi na báze elastomérov. Izolačné materiály možno kombinovať.
Izolácia pre nízke teploty (studená voda, chladenie) a prevencia kondenzácie
Ide o izolovanie potrubí a zariadení s pracovnou teplotou látky nižšou než je teplota okolia. Hlavnou úlohou izolácií v chladiarenskej technike je spoľahlivo zabrániť kondenzácii na vonkajšom povrchu izolovanej sústavy. Pri týchto izoláciách je rovnako dôležitá aj bezpečná a spoľahlivá aplikácia (montáž). Po inštalácii izolačného materiálu musí mať celý systém a spoje vysokú odolnosť proti difúzii vodných pár. Materiály s nízkym faktorom difúzneho odporu sa nesmú použiť bez parotesnej vrstvy (parozábrany). V týchto prípadoch veľmi rýchlo absorbujú vlhkosť, čo vedie k zhoršeniu ich tepelnoizolačných vlastností. Z tohto dôvodu minerálnovláknité izolácie nie sú vhodné pri aplikácii na chladiace potrubia. Napríklad nevhodne použitými minerálnovláknitými materiálmi na rozvodoch chladiacich potrubí sa pritom zapríčiňuje nielen korózia oceľových, medených potrubí, ale aj zatekanie podhľadov, vytváranie kondenzačných zón a vlhkých priestorov, často s vhodnými podmienkami pre vznik plesní. Rovnako nie sú vhodné ani izolácie na báze polyetylénu. Aj napriek tomu, že je polyetylén dostatočne odolný proti difúzii vodných pár a prijateľnú hodnotu súčiniteľa tepelnej vodivosti λ, ako všetky nepolárne plasty sa polyetylén ťažko lepí a spoje tohto materiálu nezabraňujú vnikaniu vodných pár do izolácie. Ani zmršťovanie pri meniacich sa teplotách nevyhovuje izolačnému účelu. Na izolovanie chladiacich potrubí a zariadení sú najvhodnejšie elastoméry (syntetické kaučuky). Elastoméry majú vysoké hodnoty faktora difúzneho odporu a zároveň nízke hodnoty súčiniteľa tepelnej vodivosti λ. Aj v tejto skupine izolácií sú však v kvalite materiálov značné rozdiely. Niektoré druhy elastomérov dosahujú hodnoty μ až do 7 000 a hodnota λ je znížená až na 0,036 W/m.K pri 0°C. Obidve hodnoty musia byť experimentálne potvrdené. V súlade s STN EN 806-2: 2005: Technické podmienky na zhotovovanie vodovodných potrubí na pitnú vodu vnútri budov. Časť 2: Navrhovanie treba izolovať všetky vodovodné potrubia v budovách, a teda aj potrubia studenej vody proti orosovaniu.
Legislatívne požiadavky a návrh hrúbky izolácie
Optimálny návrh distribučných sústav sa nezaobíde bez dôkladného izolovania potrubného rozvodu vrátane zariadení a armatúr, čo treba zapracovať v každej projektovej dokumentácii vykurovania a zdravotnotechnických inštalácií pre realizáciu stavby. Vhodný druh tepelnej izolácie sa musí voliť podľa účelu a prostredia, v ktorom sa izolovaná sústava bude prevádzkovať. Pri praktickom návrhu je často ťažké určiť uvedené okrajové podmienky, ktoré sa počas prevádzky veľmi často menia. V niektorých prípadoch treba vziať do úvahy nie priemerné, ale maximálne (havarijné) podmienky, ako je napríklad maximálna vlhkosť prostredia. Okrem správnej voľby kvality materiálu, ktorý je nevyhnutné zvoliť podľa účelu izolácie - tzn. buď na zníženie tepelných strát alebo proti kondenzácii -, treba stanoviť aj potrebnú hrúbku izolácie. Problematika hrúbky tepelných izolácií vnútorných potrubných rozvodov a zariadení v budovách nie je doposiaľ legislatívne upravená. Všeobecne platnými článkami o potrebe izolovania potrubí v TZB sa návrh správnej hrúbky podľa tepelnotechnických výpočtov ponecháva na projektanta. Neposkytujú však smerné (prípustné) hodnoty tepelných strát pre jednotlivé izolované sústavy v budovách. Podrobný tepelnotechnický výpočet hrúbky tepelnej izolácie a výpočet tepelných strát stanovuje STN EN ISO 12 241: 2009: Tepelná izolácia technických zariadení budov a priemyselných inštalácií. Výpočtové pravidlá. Pri návrhu hrúbky izolácie zásobníkových ohrievačov teplej vody sa vychádza z dovolenej dennej tepelnej straty zásobníkov, ktorú stanovuje STN 06 1010: 1987: Zásobníkové ohrievače vody s parným a vodným ohrevom a kombinované s elektrickým ohrevom.
Pri návrhu hrúbky tepelnej izolácie potrubia teplej vody a cirkulácie treba znížiť tepelné straty na minimum. V budovách sa berú do úvahy tepelné straty na izolovanom potrubí do DN 50 okolo 8 až 15 W/m, nad DN 50 približne 15 až 25 W/m. Pri energetickej certifikácii budov sa podľa vyhlášky Ministerstva výstavby a regionálneho rozvoja SR číslo 311/2009 Z. z., ktorou sa vykonáva zákon číslo 555/2005 Z. z. o energetickej hospodárnosti budov a o zmene a doplnení niektorých zákonov, zohľadňuje lineárny tepelný tok (tepelné straty) pre potrubia teplej vody a cirkulácie v budovách 10 W/m, čo predstavuje približne rovnakú hrúbku izolácie, ako je priemer potrubia, teda pomer 1 : 1. Pokiaľ ide o rozvody teplej vody a vykurovania v budovách, odporúčajú sa hrúbky tepelnej izolácie potrubí podľa menovitej svetlosti potrubia a podľa typu uloženia potrubia vzhľadom na stavebnú konštrukciu. Uvedené hrúbky tepelnej izolácie vychádzajú z hodnoty súčiniteľa tepelnej vodivosti λ = 0,035 W/(m . K). Treba si uvedomiť, že tepelné izolácie s vyššou hodnotou λ budú mať väčšiu hrúbku a musia sa prepočítať. Vyhláška sa zaoberá izoláciami pre rozvody tepla a teplej vody, nepredpisuje však hrúbky izolácie proti kondenzácii, t. j. izolácie pre rozvody studenej vody a chladiace rozvody vetrania a klimatizácie.
Nová vyhláška o tepelných izoláciách predpisuje minimálne hrúbky izolácie, ktoré výrazne zvyšujú nároky na priestor (drážky, šachty, kanály, podhľady...), pretože v niektorých prípadoch až trojnásobne zväčšujú priemer potrubia. Ako vyplýva z tab. 1, hrúbky izolácie sú predpísané približne v pomere 1 : 1, t. j. hrúbka izolácie sa približne rovná vnútornému priemeru potrubia, čo po zaizolovaní predstavuje takmer trojnásobné zväčšenie priemeru potrubia. V praxi potom takéto hrúbky izolácie výrazne zvyšujú požiadavky na priestor na inštaláciu potrubia. Pri rekonštrukcii a výmene potrubí je vo vymedzených priestoroch problematické izolovať požadovanou hrúbkou izolácie. Vo väčšine rekonštruovaných rozvodov tepla a teplej vody sa realizovali izolácie s hrúbkou menšou ako polovica priemeru potrubia, a to aj vzhľadom na dispozičný priestor v šachtách, drážkach a podobne. Najvyššia účinnosť tepelnej izolácie sa prejavuje pri malých priemeroch potrubí s menovitou svetlosťou od DN 10 do DN 50. Už prvých 10 milimetrov hrúbky izolácie predstavuje zníženie tepelných strát o 65 až 70 %. Ďalšie zväčšovanie hrúbky izolácie je však už menej efektívne.
Správna aplikácia a montáž izolácie
Pri inštalácii izolačného materiálu musí mať celý systém a spoje vysokú odolnosť proti difúzii vodných pár. Pri týchto izoláciách je rovnako dôležitá aj bezpečná a spoľahlivá aplikácia (montáž).
Izolačné puzdro má na pozdĺžnom spoji samolepiacu pásku na dokonalé uzatvorenie puzdra, ktorá nenahrádza nosný spoj. Pre zateplenie potrubia použijeme puzdro s polepom, ktoré je na pozdĺžnom spoji opatrené presahom fólie, so samolepiacou páskou pre dokonalé uzavretie puzdra. Izolačné púzdra po aplikácii na potrubie odporúčame v priečnom smeru (po obvode) stiahnuť hliníkovou samolepiacou páskou alebo omotať drôtom. Zateplenie potrubia rohožou na drôtenom pletive sa realizuje odrezaním potrebnej dĺžky rohože na pletive a tá sa následne tesne navinie na potrubie tak, aby nevznikali medzery. U viacvrstvového prevedenia sa škáry presádzajú a spájajú sa viazacím drôtom. Lamelové rohože sa používajú hlavne na zateplenie potrubí väčších priemerov. Vďaka usporiadaniu vlákien kolmo k povrchu majú tieto rohože vysokú pevnosť v tlaku a umožňujú prenos zaťaženia do podpory. V prípade ich použitia odpadajú tepelné mosty. Všetky typy opláštenia potrubí by mali umožňovať tepelnej rozťažnosti potrubia, nesmie byť teda spojené napevno. Koeficient tepelnej rozťažnosti hliníka je približne dvakrát vyššia ako u ocele. Často dochádza k veľkým tepelným rozťažnostiam medzi potrubím a plášťom. Nezabúdajte, že tepelné izolácie potrubia rozvodov sa veľkou mierou podieľajú na celkovej energetickej bilancii, pri spotrebe energie na ohrev vody a vykurovania.
