Tepelná izolácia potrubí je kľúčová pre efektívne hospodárenie s energiou a zabezpečenie dlhej životnosti potrubných systémov. Izolácia vo všeobecnosti minimalizuje neefektívnosť získavania a strát tepla, aby sa získali všetky výhody riadených teplôt a nízkych účtov za energie. Je dôležité si uvedomiť, že tepelné izolácie potrubných rozvodov sa veľkou mierou podieľajú na celkovej energetickej bilancii, najmä pri spotrebe energie na ohrev vody a vykurovania.
Prečo je Izolácia Potrubí Nevyhnutná?
Jedným z hlavných problémov, ktorým čelia neizolované potrubia, je kondenzácia. Keď sú povrchy vodovodných potrubí chladnejšie ako vzduch, ktorý ich obklopuje, tvorí sa kondenzát. V priebehu času môže táto kondenzácia pomaly korodovať potrubia a armatúry, čo vedie k zlyhaniu systému. Kondenzácia je bežným problémom pre potrubia, najmä keď sa potrubia studenej vody stretávajú s teplým a vlhkým vzduchom. Inštalácia izolácie potrubia ponúka mnoho kľúčových výhod, ktoré môžu eliminovať budúce náklady na mechanické poruchy. Investícia do správneho výberu produktu teraz, môže znamenať úsporu energie a nižšie náklady na údržbu v budúcnosti.
Typy Izolačných Materiálov a Puzdier
Existuje niekoľko typov izolačných materiálov rúr, ktoré sú schopné izolovať rôzne teplotné rozsahy. Niektoré typy materiálov sú vhodnejšie na jeden účel ako na iný, takže izolačné materiály sa bežne hodnotia podľa ich tepelnej vodivosti, odolnosti proti vodnej pare, hrúbky a hustoty.
Potrubné Puzdrá z Kamennej Vlny

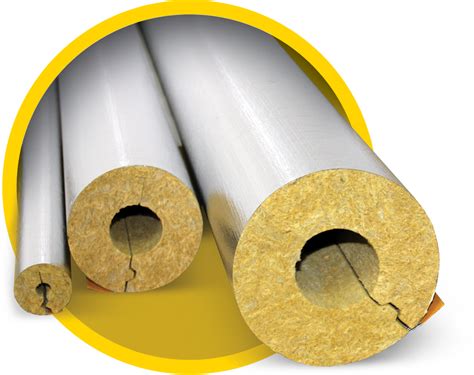

Nehorľavé potrubné puzdro z kamennej vlny je ideálne na izoláciu rozvodov tepla a teplej vody, centrálneho vykurovania a ďalších zariadení. Má tvar dutého pozdĺžne deleného valca, často na povrchu s hliníkovou fóliou vystuženou sklenenou mriežkou. Nové usporiadanie vlákien zaručuje výrazné zníženie tepelných strát. Unikátna výrobná technológia zaručuje vysokú kvalitu, skvelú mechanickú pevnosť a dlhodobú stálosť výrobku. Potrubné izolačné puzdro je často vyrezávané z blokov Orstech Block vyrobených z kamennej vlny. Takéto izolačné puzdro má tvar dutého pozdĺžne deleného valca vyrobeného z jedného alebo viacerých segmentov, so zámkom zamedzujúcim tepelným stratám cez pozdĺžnu drážku. Výrobok môže byť opatrený povrchovou úpravou z hliníkovej fólie vystuženej mriežkou zo sklených vlákien. Izolačné puzdro je vhodné pre izoláciu potrubí, vrátane rozvodov technologického tepla, teplej úžitkovej vody a tepelných uzlov.
Izolačné Puzdrá s Hliníkovou Fóliou
Izolácia rozvodov tepla a teplej vody menších priemerov možno vykonávať izolačnými puzdrami s polepom hliníkovou fóliou. Táto vrchná vrstva znižuje únik tepla v kovových konštrukciách. Puzdro s polepom je na pozdĺžnom spoji opatrené presahom fólie so samolepiacou páskou pre dokonalé uzavretie puzdra. Izolačné puzdro má na pozdĺžnom spoji samolepiacu pásku na dokonalé uzatvorenie puzdra, ktorá však nenahrádza nosný spoj.
Inštalácia Izolácie Potrubia
Správna inštalácia je rovnako dôležitá ako výber správneho materiálu, aby sa zabezpečila maximálna účinnosť izolácie.
Inštalácia Izolačných Puzdier
Pre zateplenie potrubia použijeme puzdro s polepom, ktoré je na pozdĺžnom spoji opatrené presahom fólie so samolepiacou páskou pre dokonalé uzavretie puzdra. Izolačné puzdrá odporúčame v priečnom smere (po obvode) stiahnuť hliníkovou samolepiacou páskou alebo omotať drôtom.
Inštalácia Lamelových Rohoží pre Väčšie Priemery
Lamelové rohože sa používajú hlavne na zateplenie potrubí väčších priemerov. Vďaka usporiadaniu vlákien kolmo k povrchu majú tieto rohože vysokú pevnosť v tlaku a umožňujú prenos zaťaženia do podpory. V prípade ich použitia odpadajú tepelné mosty. Ich nevýhodou je však vyšší súčiniteľ tepelnej vodivosti pri vyšších teplotách a z neho vyplývajúca nutnosť použitia väčších hrúbok izolácie.
Zateplenie potrubia rohožou na drôtenom pletive sa realizuje odrezaním potrebnej dĺžky rohože na pletive a tá sa následne tesne navinie na potrubie tak, aby nevznikali medzery. Čelné plochy by mali byť v tesnom kontakte, aby nevznikali medzery. U viacvrstvového prevedenia sa škáry presádzajú a spájajú sa viazacím drôtom. K provizórnemu uchyteniu lamelových rohoží možno používať samolepiace hliníkové pásky. Alternatívne je možné upevňovať drôtenými háčikmi alebo pásikmi z nerez ocele (alebo inak chránenej ocele proti korózii), širokými minimálne 10 mm. Ak sa na upevnenie použijú drôtené háčiky, smú byť navzájom vzdialené max. 150 mm. Každý háčik by mal na oboch stranách presahovať najmenej cez tri oká.
Dôležité Technické Parametre a Smernice
Pri výbere a inštalácii potrubných puzdier je potrebné zvážiť niekoľko technických aspektov.
Tepelná Rozťažnosť Potrubia a Plášťa
Všetky typy opláštenia by mali umožňovať tepelnú rozťažnosť potrubia, nesmie byť teda spojené napevno. Koeficient tepelnej rozťažnosti hliníka je približne dvakrát vyšší ako u ocele. Povrchová teplota plášťa je zvyšovaná priamym slnečným žiarením a znižovaná za dažďa a chladného počasia. Preto dochádza k veľkej tepelnej rozťažnosti medzi potrubím a plášťom, čo je dôležité zohľadniť pri návrhu a montáži izolácie. Často dochádza k veľkým tepelným rozťažnostiam medzi potrubím a plášťom.

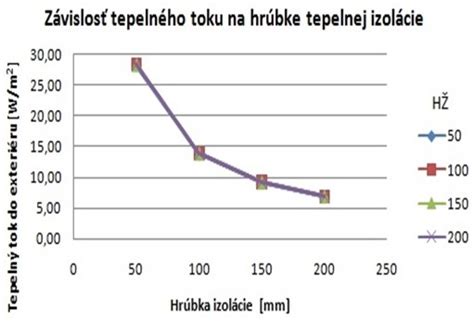

Prevádzková Teplota a Hrúbka Izolácie
Najvyššia prevádzková teplota podľa normy STN EN 14707 je 620 °C. Hrúbka izolačného puzdra musí byť zvolená tak, aby teplota na strane hliníkovej fólie nepresiahla 100 °C. V časti izolácie, ktorá je vystavená vyšším teplotám než 150°C, dochádza jednorazovo k uvoľňovaniu spojiva.
Kvalitatívne Normy a Vlastnosti
Kvalita AS podľa AGI Q 132, STN EN 13468 a ASTM C 795 zaručuje možnosť použitia na nerezových potrubiach. Dôležitá je aj hydrofobizácia podľa STN EN 1609, ktorá zabezpečuje odolnosť materiálu voči vode.
Ochrana a Doprava
Puzdro je nutné v konštrukcii vhodným spôsobom ochrániť, pre vonkajšiu aplikáciu je potrebné použiť oplechovanie. Ponúkajú sa aj neštandardné rozmery výrobkov po dohode, napríklad hrúbky izolačných puzdier 20, 70, 90, 110 a 120 mm. Izolačné puzdrá sú balené do kartónových krabíc alebo voľne uložené (u väčších priemerov). Izolačné puzdrá musia byť dopravované v krytých dopravných prostriedkoch za podmienok vylučujúcich ich navlhnutie alebo iné znehodnotenie.
