Komplexné informácie o tepelnej izolácii komínového telesa pri prestupe cez povalu a strechu

Hoci sa to na prvý pohľad nemusí zdať, komín je jednou z najdôležitejších súčastí každého domu a podľa toho je potrebné venovať mu patričnú pozornosť. V praxi sa však stále môžeme stretnúť so zanedbávaním jeho konštrukcie a často sa samotné vlastnosti komína riešia až medzi poslednými. Komín ako taký má nezastupiteľnú funkciu v tom, že bezpečne odvádza spaliny z vnútorného priestoru nad úroveň strechy, kde dochádza k ich rozptylu do okolitého prostredia. Zvláštny dôraz je v tomto prípade potrebné klásť na slovo bezpečnosť. Komín musí byť totiž vyhotovený tak, aby bol nielen funkčný, ale aby bola jeho prevádzka aj počas extrémnych podmienok bezpečná.

Správny komín teda musí byť schopný odolávať vysokým teplotám, vyhoreniu sadzí, pôsobeniu agresívnych látok a v neposlednom rade musí byť staticky zabezpečený. Celkové vlastnosti komína v nemalej miere ovplyvňuje aj izolácia komína, ktorá je zároveň veľmi dôležitým bezpečnostným prvkom. Predtým než sa pozrieme na účely a konkrétne spôsoby komínovej izolácie, zodpovedajme si otázku, aké vlastnosti by mal mať ideálny komín a čo všetko by mal spĺňať. Komín, hoci často prehliadaný, patrí medzi najdôležitejšie stavebné prvky každej domácnosti. Jeho správna funkcia a bezpečná prevádzka sú neodmysliteľné pre odvod spalín z interiéru do exteriéru. Zanedbanie jeho konštrukcie, najmä v oblasti prestupu cez strechu, môže viesť k vážnym problémom, od zatekania až po požiar.

Tento článok sa zameriava na kľúčové aspekty správneho zateplenia a tesnenia komína, ktoré zabezpečujú jeho spoľahlivosť a dlhú životnosť.

Hlavný účel izolácie komína

Hlavným účelom komínovej izolácie je zabezpečenie maximálnej a spoľahlivej funkčnosti komína. Cieľom kvalitnej izolácie komína je v prvom rade zabezpečenie nielen efektívneho ťahu a dlhodobej funkčnosti komína bez vzniku rôznych estetických či bezpečnostných nedostatkov. Správne navrhnutá a vyhotovená izolácia komína sa teda postará o protipožiarnu ochranu, optimálny ťah, ochranu pred vznikom vlhkosti a kondenzátu, a taktiež ochranu pred hromadením spalín.

Pri návrhu izolácie komína určite netreba podceňovať ani riziko zatekania do komína. Vlhkosť zvonku totiž môže po konštrukcii komína ľahko zatekať aj do interiéru. V tomto prípade je dôležité dbať na správnu izoláciu a utesnenie prestupu komína strechou.

Dôsledky nesprávnej izolácie komína

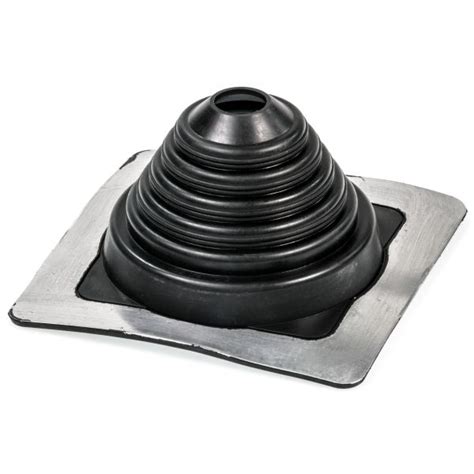

Najväčšie riziko nesprávne vykonanej izolácie komína resp. výberu nesprávneho materiálu spočíva predovšetkým v celkovej bezpečnosti. Zvolený materiál napríklad nemusí byť dostatočne odolný voči vysokým teplotám, prípadne nemusí vôbec vyhovovať konkrétnemu komínu. Okrem bezpečnostných rizík môžu byť problémy aj pri revíznych kontrolách. Už pri samotnom návrhu komína teda odporúčame mať poriadne premyslenú izoláciu komína v súlade s odporúčaniami projektanta, prípadne výrobcu komínového systému. Samozrejme, popri tomto všetkom je potrebné dbať na príslušné normy, ktoré by ale mal poznať minimálne každý dobrý projektant.

Detail priestupu komínového systému je jedným z možných požiarnych priestupov, ktoré vznikli pri zabudovávaní nových komínových systémov do konštrukcie budovy. Priestup komína horľavou konštrukciou je z hľadiska požiarnej bezpečnosti jeden z najzložitejších a zároveň nebezpečných požiarnych detailov v budove a ako prax ukazuje, býva často aj veľmi podceňovaným detailom.

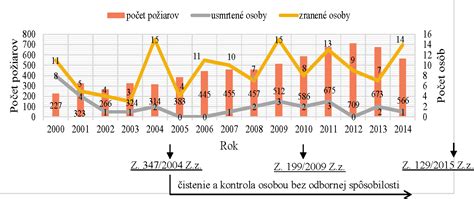

Komíny a dymovody spolu s ostatnými vykurovacími telesami spôsobujú stále alarmujúci počet požiarov v obytných budovách a tým veľké škody na majetku, zdraví, prípade aj straty na životoch. Napriek nebezpečiu, ktoré nesprávne riešenie tohto priestupu predstavuje, sa mu často nevenuje dostatočná pozornosť.

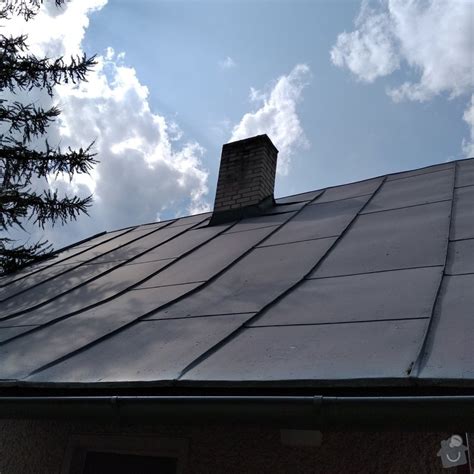

Izolácia komína v moderných stavbách

Tak ako sa vyvíjajú samotné stavby, tak sa spolu s nimi vyvíjajú aj komíny. Dnes sú už totiž na ne kladené celkom iné nároky, ako napríklad pred 50 rokmi. Zodpovedať by tomu mali aj spôsoby izolácie a výber materiálov. Ako príklad za všetky uveďme dnešné moderné stavby označované ako nízkoenergetické, resp. stavby s modernými typmi vykurovania. Moderné komíny teda musia byť odizolované takým materiálom, ktorý má minimálnu nasiakavosť. Dôvod je veľmi jednoduchý.

Spaliny z moderných kotlov, resp. z iných spotrebičov určených pre nízkoenergetické stavby sú natoľko ochladzované, že môžu spôsobovať vznik kondenzátu vo vnútri komína, čo následne vedie k jeho celkovému zvlhnutiu. Moderný komín by teda mal byť vždy izolovaný nenasiakavým materiálom, ktorý zamedzuje únikom tepla a je krátkodobo odolný aj voči veľmi vysokým teplotám, ktoré sa ani v prípade moderných stavieb určite neoplatí podceňovať. Napriek všetkému, izolácia komína pre vás nemusí byť strašiakom. Zvoliť si môžete už prefabrikované riešenia pre jednotlivé typy komínov, ktoré vám celý proces výrazne uľahčia. Nezabudnite však pri výbere zohľadniť špecifické črty vašej stavby a očakávané vlastnosti komínového systému.

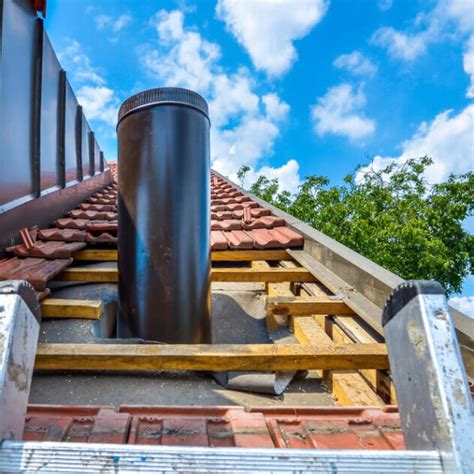

Kritické miesta: Prestup komína cez povalu a strechu

Izolácia priechodov cez podlahy a strechy predstavuje najkritickejšie úseky izolácie komína, preto sa im venuje osobitná pozornosť. Pri použití akéhokoľvek komína je potrebné izolovať priechody: sendvičové potrubie, tehla a kov v izolácii. Častým problémom je buď zatekanie okolo prestupu strechou, alebo premŕzanie a kondenzácia vnútri komína.

Oplechovanie rieši predovšetkým ochranu pred vodou a vetrom. Kvalitné oplechovanie vytvorí ochrannú „škrupinu“ na kritických miestach a zlepší napojenie na strešnú krytinu. Dôležitá je správna kontrola stavu muriva a škár, návrh detailu podľa krytiny a správne vrstvenie pre odvod vody.

Zateplenie sa oplatí vtedy, keď komín trpí chladom, čo vedie k rýchlemu ochladzovaniu spalín, vzniku kondenzátu a následnému dechtovaniu či zápachu. Izolácia pomáha udržať teplotu v komínovom telese a stabilizovať ťah.

Preukazy sa vykonávajú za nasledujúcich podmienok:

• V stropoch a streche sú vytvorené otvory na prechod potrubia tak, aby od jeho okrajov k stenám potrubia bola vzdialenosť najmenej 25-35 cm.
• Okraje otvoru sú ošetrené azbestocementovými alebo kovovými plechmi, na tepelnú izoláciu je usporiadaná krabica.
• Priestor okolo potrubia je vyplnený kamennou alebo čadičovou vlnou bez tvorby dutín a medzier.
• Drevené konštrukcie umiestnené v bezprostrednej blízkosti komínových priechodov sú ošetrené zlúčeninami spomaľujúcimi horenie.

Materiály a systémy pre tepelnú izoláciu a tesnenie komínov

Izolácia komínov je pri stavebných systémoch priamo dodávaná výrobcom. V spolupráci so špecializovanými predajcami technických izolácií sa ponúka izolácia komínových vložiek, vyrezávaných z blokov, vyrobených z minerálnej vlny Isover. Požiarne odolné potrubia sa najčastejšie izolujú výrobkami z minerálnej vlny, zväčša kamennej, ktorá je nehorľavá s bodom tavenia vyšším ako 1000°C. Izolačné dosky majú vyfrézované drážky pre presnú a ľahšiu aplikáciu do komínových systémov. Rozmery izolácie (hrúbka dosky a veľkosť vyfrézovaných drážok v závislosti na priemere dymovodu) sú dodávané podľa požiadaviek zákazníka.

V minulosti sa ako izolácia často používala sklená vata alebo perlit. Napriek tomu, že perlit odoláva vysokým teplotám, neodporúča sa pri stavbe dnešných moderných komínov, pretože je vysoko nasiakavý. Táto vlastnosť je príčinou vzniku škvŕn na komíne a zníženie jeho funkčnosti. Ako vhodná izolácia sa osvedčila predovšetkým izolácia z minerálnych vlákien, ktorá zabezpečuje ideálnu prevádzkovú teplotu systému tým, že zamedzuje únikom tepla.

V súčasnosti sa ako tepelná izolácia najviac využívajú minerálne izolácie, v ktorých sú minerálne vlákna spájané najčastejšie živicou, ktorá v prípade sklenej vlny tvorí cca 3-10 % a v prípade kamennej vlny je to okolo 1-3 %. Toto spojivo začína degradovať pri teplote približne 150 °C, pri vyššej teplote sa postupne vypáli a rozpadne. Požiadavka na nehorľavosť tepelnej izolácie v mieste priestupu komína horľavou konštrukciou sa preto javí ako nedostatočná. Tepelná izolácia je v tomto mieste namáhaná výrazne vyššími teplotami ako v ostatných častiach konštrukcie a pôsobením vyšších teplôt môže dôjsť k vyhoreniu spojiva a tým aj ku zmene jej vlastností, čo môže mať za následok nefunkčnosť tepelnej izolácie, jej žeravenie alebo tlenie a následne poškodenie parozábrany alebo hydroizolácie.

Správne tesnenie prestupu komína strechou

Správne tesnenie prestupu komína cez strechu je kľúčové pre zabránenie zatekaniu. Nad prienikom komína je potrebné vytvoriť odvodňovací žliabok z fólie alebo plechu. Všetky škridle okolo komína musia byť pevne prichytené. Pred aplikáciou tesniaceho pásu je nevyhnutné, aby bol podklad suchý a bez prachu. Minimálna teplota pri lepení tesniaceho pásu by mala byť +8 °C.

Postup aplikácie tesniaceho pásu:

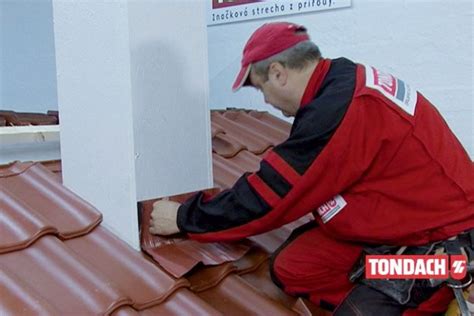

Pre tesnenie detailov okolo konštrukcií prestupujúcich cez strešnú krytinu, ako sú komíny, steny či vikier, je vhodný vysokoflexibilný a ľahko tvarovateľný pás Tondach Tuning. Je vyrobený z profilovaného hliníka s hrúbkou 0,12 mm a butylovou samolepiacou vrstvou. Hliníkový plech s mriežkovým plisovaním sa prispôsobí akémukoľvek tvaru a lepiaca butylová hmota vytvorí pevné spojenie odolné voči poveternostným vplyvom.

1. Predná strana komína: Dĺžka tesniaceho pásu sa určí ako súčet šírky prednej strany komína a dvojcentimetrového presahu na každej strane (celkový presah 4 cm). Tesniaci pás sa v strede preloží. Stiahne sa ochranná fólia, pás sa nalepí na prednú stranu komína a na priľahlú škridlu.
2. Bočné strany komína: Dĺžka tesniaceho pásu na boky komína sa určí sčítaním dĺžky spodného okraja už nalepeného tesniaceho pásu, dĺžky komína a pripočítaním 25 cm na vrchnú časť za komínom. Odstráni sa ochranná fólia a pás sa nalepí zvislo na bočnú stranu komína v smere od spodného okraja prednej časti.
3. Komínové úžľabie: Z hornej polovice tesniaceho pásu sa odstráni ochranná fólia a pás sa nalepí na komín. Následne sa odstráni tesniaci pás zo spodnej polovice a ten sa nalepí na škridlu. Podľa potreby možno komínové úžľabie predĺžiť napojením nového tesniaceho pásu. Pozdĺž spodného pásu úžľabia sa nalepí ďalší pás tesniaceho pásu s presahom.
4. Zakončenie: Tesniaci pás sa zakončí pomocou krycích líšt. Lišta sa odstrihne na šírku komína s približne 1 cm presahom na každú stranu. Pripevní sa na komín pomocou tesniacich skrutiek a rozperiek tak, aby horná profilovaná hrana prekryla tesniaci pás.

Systémové riešenia pre prestupy

Spoločnosť HELUZ začala dodávať nový parotesný prestup z penového skla Foamglas, ktorý v strešnej konštrukcii bezpečne napojí paropriepustnú fóliu na tehlové komínové teleso. Parotesný prestup HELUZ z dosiek Foamglas s hrúbkou 50 mm má hneď tri výhody: Nie je difúzny, bráni tvorbe rosného bodu a zrážaniu vlhkosti. Zároveň predstavuje tepelnoizolačné riešenie, ktoré zabráni úniku tepla okolo komína, pretože je napojené priamo naň. A toto priame napojenie môže byť vykonané zásluhou toho, že dosky z materiálu Foamglas sú nehorľavé.

Nový parotesný prestup tehlových komínov od spoločnosti HELUZ je tvorený z dosiek z penového skla v hrúbke 50 mm (výška 500 mm, dĺžka 450, resp. 850 mm). Dosky z Foamglasu sa v požadovanom mieste prestupu nalepia pomocou montážnych pomôcok na komínové teleso a po zlepení vytvárajú parotesný, nehorľavý a tvarovo stály prestup vo veľkosti 500 × 500 mm. Do miesta spodnej časti prestupu sa pripevní okolo komína pomocou plastových sponiek montážna páska. Na plochy dosiek sa nanesie húsenicovo tepelne odolný tmel. Všetky štyri zlepené dosky okolo komína sa stiahnu dodanou sťahovacou páskou. Po zaschnutí tmelu (pri 15 °C min. 24 hodín) sa všetky styky dosiek (zvislé aj vodorovné) a miesta spojov dosiek s komínovým plášťom tak zo spodnej strany, ako aj z hornej strany pretmelia, aby po celom obvode prestupu nebol tmel nikde prerušený.

Ukážkou systémového riešenia je aj použitie prechodu Schiedel VERMIS Zero z vermikulitových prvkov. Prechod je tak parotesný vďaka utesneniu spojov tepelne odolným tmelom. Vhodným riešením je aj prechod Schiedel WDS pre priestupy stenami, stropmi, strechami.

Ďalšie metódy izolácie komínového potrubia

Najjednoduchším a najspoľahlivejším, ale nie vždy najlacnejším spôsobom je inštalácia keramického alebo kovového sendvičového komína. V takýchto komínoch je vnútorné potrubie, ktoré vykonáva funkciu odstraňovania dymu, vyrobené zo žiaruvzdornej ocele alebo keramiky a je tepelne izolované nehorľavými ohrievačmi: minerálna, kamenná alebo čadičová vlna. Vonkajšia vrstva sendvičového komína je vyrobená z ocele alebo hotových keramzitbetónových tvárnic. Prefabrikované komíny sú vybavené prvkami na upevnenie, revíziu, údržbu, ako aj na pripojenie viacerých ohrievačov. Inštalácia takého komína nie je náročná, ale vyžaduje dodržiavanie pokynov, až potom bude úplne bezpečná.

Ďalšou metódou izolácie, ktorá sa používa pri stavbe pece, je murovaný komín. Vzhľadom na nízku tepelnú vodivosť tehly sa jej steny nezohrievajú na nebezpečne vysoké teploty, preto nie sú potrebné žiadne dodatočné opatrenia na zateplenie takého komína, okrem správnej realizácie protipožiarneho rezania podláh a striech. Aby sa ušetrili peniaze a uľahčila výstavba, tehlový komín je niekedy dokončený kovovým alebo keramickým potrubím. V tomto prípade sú tepelne izolované podľa technológie opísanej nižšie.

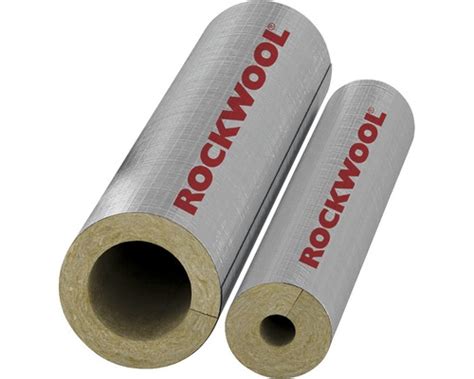

Tepelnú izoláciu kovových a keramických jednoduchých rúr je možné pomocou potrubí z nehorľavých materiálov a minerálnej nehorľavej tepelnej izolácie - kamennej alebo čadičovej vlny. Je možné prevádzkovať takéto komíny bez tepelnej izolácie, ale vykonávanie požiarneho rezania podľa všetkých pravidiel je v každom prípade povinné.

Najdostupnejším spôsobom izolácie murovaného komína je omietka cementovou maltou alebo maltou na báze cementu a vápna. Namiesto piesku do nej môžete pridať preosiate troskové štiepky.

Opláštenie tehlových rúr azbestocementovými doskami prevyšuje omietanie z hľadiska úspory tepla 2-2,5 krát a spočíva v lepení azbestocementových dosiek na cementovo-vápennú maltu na vonkajšie steny potrubia.

Najnebezpečnejšou verziou komína z hľadiska požiarnej ochrany je kovová rúra, ktorá nie je chránená tepelným izolátorom. Vzdialenosť od takýchto potrubí k dreveným a plastovým konštrukciám by nemala byť menšia ako 0,6 metra. Rohože z čadičovej vlny s hrúbkou minimálne 5 cm sa omotajú okolo potrubia s presahom a upevnia sa previnutím oceľovým drôtom. Tepelne izolovanú rúrku obalia výstužnou sieťovinou, upevnia ju a omietajú podľa technológie opísanej vyššie v dvoch vrstvách cementovo-vápennou kompozíciou. Omietku je možné nahradiť tenkým železným plechom tak, že ju zrolujete pozdĺž priemeru izolovanej rúry a znitujete ju v mieste spojenia okrajov.

Normy a bezpečná odstupová vzdialenosť

Pri klasických murovaných komínoch je potrebné riadiť sa pravidlami uvedenými vo vyhláške MV SR č. 401/2007 Z. z., ktorá v paragrafe 14 deklaruje, že do priameho dotyku s komínovým plášťom nesmú prísť materiály s triedou horľavosti B až F. Všetky horľavé materiály musia byť umiestnené v minimálnej vzdialenosti 50 mm. Nehorľavý parotesný prestup HELUZ pre tehlové komíny túto požadovanú päťcentimetrovú medzeru paropriepustnou fóliou a komínom bezpečne preklenie a funkčne tak skomponuje strešný paropriepustný systém pre nízkoenergetické a pasívne domy.

Ak je v stavbe použitý komínový systém „skladačka“, je nevyhnutné riadiť sa deklaráciou výrobcu komínového systému. Každý z výrobcov prefabrikovaných komínových systémov je povinný deklarovať bezpečnú odstupovú vzdialenosť, teda vzdialenosť, v ktorej musia byť iné ako nehorľavé materiály. Podľa výsledkov skúšky a zistených teplôt pri skúške odolnosti komína pri vyhorení sadzí (skúška trvá 30 minút, skúšobná teplota je 1 000 °C - pri tejto skúške v bezpečnej odstupovej vzdialenosti nesmie teplota povrchu prekročiť 100 °C) deklaruje výrobca bezpečnú odstupovú vzdialenosť. Preto argumenty, že keď ide o komínový systém, v prípade ktorého je teplota na povrchu príjemne dotyková, a teda fóliu (napr. parozábranu) možno pokojne nalepiť páskou alebo lepidlom priamo na komín, neobstoja. Fólia nalepená priamo na komínové teleso.

Podľa vyhlášky Ministerstva vnútra Slovenskej republiky č. 401/2007 Z. z. sa pripúšťa aj vzdialenosť 10 mm v prípade, že bude vyplnená nehorľavou tepelnou izoláciou triedy reakcie na oheň A1 alebo A2-s1,d0, čo však bolo vhodné pre pôvodné riešenie zabudovania pôvodných komínov do stavby a nemusí vyhovovať novým komínovým systémom.

Základnou požiadavkou pre materiály okolo komína je odolať dlhodobému namáhaniu od prevádzkovej teploty komína a dynamickému kolísaniu na okolitú teplotu a prípadne aj vyhorenia sadzí. Z toho vyplýva, že je výhodné, aby trieda reakcie na oheň všetkých výrobkov bola A1. Ale aj v prípade A1 môže dôjsť k uhoľnateniu a následne k zmene vlastností niektorých materiálov. Je preto potrebné vyberať materiály vzhľadom na ich maximálnu prevádzkovú teplotu a dodržať predpisy výrobcu komína na zabudovanie, inštaláciu, údržbu a odstupovú vzdialenosť od horľavých materiálov skúšanú v odpovedajúcej skladbe konštrukcie a typu uzavretia/otvorenia/vyplnenia dutiny medzi komínom a touto konštrukciou.

Prevádzka a pravidelné revízie komínov

Pravidelné revízie komínov a poctivé čistenie sú nevyhnutné na odhalenie prípadných porúch. Kominár vie odlíšiť kozmetickú chybu od skutočnej poruchy funkcie a bezpečnosti a odporučiť vhodný postup.

Medzi hlavné príčiny požiaru patrí vyhorenie sadzí a teda nevyhovujúci stav vykurovacích telies. Sadze a dechty sú vysoko horľavé. Príčinou tvorby sadzí môže byť nedokonalé spaľovanie v prípade, ak je komín poddimenzovaný, alebo naopak ak uniká vysoká teplota spolu s nespálenými zvyškami paliva z dôvodu vysokého ťahu a to aj v prípade použitia spalinovej klapky.

Pre právnické osoby, podnikajúce fyzické osoby podľa § 4 alebo pre fyzické osoby podľa § 14 platí povinnosť zabezpečiť pravidelné čistenie a kontrolu komínov a dymovodov v lehotách ustanovených vyhláškou MV SR č. 401/2007 Z. z. Ďalej majú povinnosť uchovať a v prípade potreby predložiť potvrdenie o vykonaní alebo zápis do denníka čistenia a kontroly komína alebo dymovodu, ktoré vydá osoba, ktorá kontrolu a čistenie vykonala. V prípade zámeny lokálneho spotrebiča palív za ústredný, alebo etážový zdroj tepla, zmeny druhu paliva, alebo po stavebných úpravách na telese komína a pred pripojením spotrebiča na komín je potrebné vykonať kontrolu a zabezpečiť odborné preskúšanie komínov osobami s odbornou spôsobilosťou.

Lehoty pre čistenie a kontrolu komínov (vyhláška MV SR č. 401/2007 Z. z.)

Frekvencia čistenia a kontroly komínov závisí od typu paliva a výkonu pripojeného spotrebiča:
