Komplexný technologický postup a údržba vodných vykurovacích systémov

Vitajte v podrobnom sprievodcovi technologickým postupom pre vodné vykurovacie systémy. Tento článok napíšeme zrozumiteľne pre každého a nebudeme vás zaťažovať podrobnosťami z chémie a chemických reakcií (hoci je táto téma hodná siahodlhej diskusie, navyše je k tomu aj norma, ktorá sa zaoberá práve úpravou vody vo vykurovacích systémoch).

Vplyv kvality vody na životnosť vykurovacieho systému

Kvalita vody je kľúčová pre dlhodobú a efektívnu prevádzku akéhokoľvek vodného vykurovacieho systému. Pitná voda obsahuje mnohé vo vode rozpustené soli a minerály, ktoré sú prospešné pre život, ale spôsobujú problémy v systéme kúrenia. Pri kontakte vody s kovovými časťami (mosadzné ventily, oceľové potrubie, čerpadlá, výmenníky v kotloch, atď.) dochádza k chemickým reakciám a vytváraniu pevných častíc (inkrustov), ktoré kolujú v systéme kúrenia.

Zvyčajne tie väčšie nečistoty zachytí klasický mosadzný potrubný filter, zatiaľ čo menšie naďalej kolujú v systéme. Môžu predstavovať problém a nemusia, v závislosti od chemických vlastností vody. Systémy kúrenia je podľa normy VDI2035 potrebné napúšťať mäkkou upravenou vodou cez demineralizačné zariadenie.

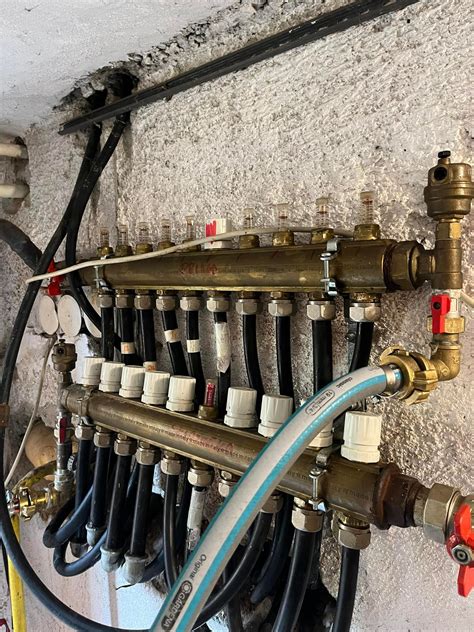

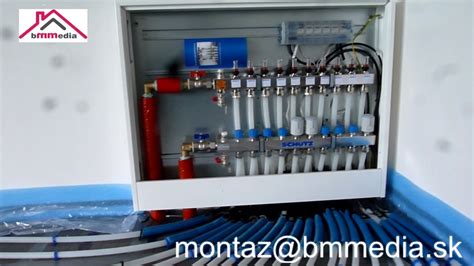

Na Obr. 1 môžeme vidieť, koľko nečistôt sa dokáže za roky prevádzky usadiť na stenách rúrok v podlahovom kúrení, keď odlúpnuté nečistoty za dlhý čas doslova obrusujú steny rúrok. Na Obr. 3 vidíme, ako veľmi môže byť zanesený usadeninami rozdeľovač podlahového kúrenia. Tieto nečistoty potom bránia prietoku vody do okruhov a niektoré okruhy môžu prestať kúriť.

V nasledujúcom videu vidíme, ako veľmi je znečistený výmenník kotla. Znečistenie teplovýmenných plôch znižuje odovzdávanie tepla a tým jeho účinnosť.

Čistenie a ochrana vykurovacieho systému

Zanesené vykurovacie telesá a potrubné rozvody znižujú prenos tepla, a tým aj účinnosť vykurovania. Prípravok sa dodáva ako koncentrát v plastových kanistroch s objemom 1 liter alebo 20 litrov, a až na mieste použitia sa riedi upravenou vodou v pomere 1:100. Voda na zriedenie roztoku by mala byť bez mechanických nečistôt, s nízkym obsahom minerálnych látok (nízkou tvrdosťou vody) a neutrálnou hodnotou pH.

Vykonáva sa napustenie vykurovacieho systému vodou zriedeným čistiacim prípravkom (pomer riedenia je 1:100) a nechá sa pripravený čistiaci roztok cirkulovať, najlepšie niektorým špecializovaným čistiacim čerpadlom (napr. GEL.LONG LIFE SUPER FLUSH 30 alebo GEL.LONG LIFE SUPER FLUSH 40, ktoré umožňujú ľahkú zmenu smeru prúdenia čistiaceho roztoku, a tým výrazné skrátenie doby čistenia). Doba čistenia je závislá od rôznych faktorov, ako je objem vykurovacej vody, dĺžka potrubia v čistenom okruhu, počet tvaroviek a armatúr, množstvo vykurovacích telies, kvalita vykurovacej vody, typ a množstvo chemických prípravkov (najčastejšie inhibítory a nemrznúce zmesi), spôsob prevádzkovania (udržiavaná teplota v kontinuálnej alebo prerušovanej prevádzke atď.), a môže sa pohybovať od 2-3 hodín až po niekoľko dní v prípade silne znečisteného systému.

Po čistení sa systém napustí upravenou vodou (s hodnotami podľa pokynov alebo predpisov výrobcu zdroja tepla) s prídavkom inhibítora (napr. IVAR.THERM 130). Aj tento prípravok sa dodáva ako koncentrát v plastových kanistroch s objemom 1 liter alebo 20 litrov, a až na mieste použitia sa riedi upravenou vodou v pomere 1:100. V prípade, že sa majú inhibítory aplikovať do vykurovacieho systému, ktorý už bol v prevádzke, je bezpodmienečne nutné tento systém vopred chemicky vyčistiť a dobre prepláchnuť.

Detailný technologický postup pre podlahové vykurovanie

Podlahové vykurovanie je obľúbeným a efektívnym riešením pre moderné domácnosti. Jeho správna inštalácia si vyžaduje dodržanie presného technologického postupu.

Príprava podkladu

Podkladový betón je vlastne nosnou časťou, ktorá vytvára podklad pre vrstvy samotnej vykurovacej podlahy. Pri jej posudzovaní si treba uvedomiť, že zaliatím rúrok do 4 až 6 cm vrstvy betónu, bude zaťažená hmotnosťou 80 až 100 kg.m-2, a preto musí byť nosná. Povrch pre vykurovaciu podlahu musí byť rovný. Pre medzné odchýlky od celkovej a miestnej rovinnosti povrchu vodorovných plôch platia ustanovenia STN 73 0225. Ak sa podlaha kladie na podklad, ktorý je v prostredí s možnosťou prenikania vlhkosti do jej konštrukcie, zloženie podkladového betónu musí zodpovedať normovým predpisom. Odchýlky od predpisov sa pri rekonštrukciách eliminujú vyrovnávacou vrstvou. Podlahu bezpodmienečne treba zbaviť prípadných nerovností, musí byť absolútne čistá, nesmú sa na nej nachádzať žiadne ostré predmety.

Akustická a tepelná izolácia

Táto vrstva musí okrem izolačných vlastností spĺňať aj ďalšie požiadavky, ktoré vyplývajú z bezpečnej a spoľahlivej prevádzky vykurovacej podlahy. Ide najmä o dostatočnú pevnosť a malú stlačiteľnosť požadovaného materiálu. Vytvára sa najmä z polystyrénových tabúľ, prekrytých hydroizolačnou fóliou proti zatečeniu do škár. Akustickú a tepelnú izoláciu dodávajú výrobcovia aj ako základnú dosku podlahového vykurovacieho systému. Vonkajšie hrany dosky sú profilované. Pri ukladaní vrstvy do seba pevne zapadajú a vytvárajú súvislú izolačnú vrstvu bez škár. Akustická a tepelná izolácia sa projektujú podľa požiadaviek noriem o tepelnej a akustickej ochrane budov. Ich hustota má byť 20 kg.m-3, stlačiteľnosť nesmie prekročiť 5 mm. Tepelná izolácia pod vykurovacou podlahou by mala byť z tvrdej tepelnoizolačnej peny. Najúčelnejšie sú tabule z penového polystyrénu alebo z tvrdého polyuretánu. Nepodpivničené priestory treba pred uložením tepelnej izolácie dôkladne izolovať proti prenikaniu zemnej vlhkosti. Treba dať pozor na penetračné nátery a na nátery na báze cyklických zlúčením a rozpúšťadiel, ktoré spôsobujú deštrukciu polystyrénovej peny. Ako tepelné izolácie sú vhodné aj matrace alebo tvrdé tabule na báze minerálnych vlákien. Tu však treba počítať s určitou stlačiteľnosťou pri montáži (ušliapanie). Táto skutočnosť sťažuje montáž rúrok pomocou špeciálnych príchytiek. Pri betónovaní pretekajúca zmesová voda spôsobuje stratu elasticity tepelnoizolačnej rohože. Možno však aplikovať aj iné materiály, napr. expandovaný perlit ľahko premiešaný s vápenným mliekom vo vyschnutom stave dobre nahradí tvrdé organické peny.

Okrajové izolačné pásy

Odporúčajú sa vláknité izolačné tabule alebo pásy od hrúbky 10 do 20 mm. Dobre kompenzujú teplotnú rozťažnosť plávajúcej betónovej vrstvy. Sú odolné proti rôznym vplyvom (agresivita prostredia, hlodavce a pod.). Okrajové izolačné pásy sa kladú pozdĺž celej vykurovanej miestnosti medzi podlahu a steny. Používajú sa ako vrstvy akustickej a tepelnej izolácie a kompenzujú dilatáciu podlahy. Minimálna hrúbka okrajových izolačných pásov by mala byť 5 mm.

Hydroizolácia a teploreflexná fólia

Hydroizolácia je spojitá izolačná ochrana povrchu tepelnoizolačnej vrstvy proti prenikaniu vlhkosti z betónovej mazaniny. Všetky miestnosti, ktorých podlaha leží priamo na zemi, musia sa opatriť vlhkostnou batériou. Na tento účel sa odporúča používať PVC fóliu hrúbky 0,8 mm alebo PE fóliu hrúbky 0,1 až 0,2 mm, vo veľmi nepriaznivom prípade 2 x 0,2 mm, ktorú možno zvárať. Okrem funkcie vyplývajúcej z názvu má táto fólia aj separačný účinok. Najlepšie sa osvedčili PE a PVC fólie, a to pre svoju dobrú priľnavosť a elasticitu. Asfaltovaná lepenka na tento účel nevyhovuje pre svoju tvrdosť a pomerne vysokú cenu, odporúčame nepoužiť ju pri montážnom postupe podlahového kúrenia.

Časť tepla odovzdávaného vykurovacími rúrkami a cez vykurovací betón vyžarovaného smerom nadol je po prechode transparentnej odraznej vrstvy reflektovaná od nasledovnej mikrotenkej vrstvy hliníka späť do vykurovacieho betónu. Odporúča sa asi 5 až 6 cm prekrytie s bodovým prelepením lepiacou páskou. Tepelnoreflexná fólia sa pri stenách vyťahuje asi 1 cm nad dilatačnú pásku.

Rozvody potrubia

Najvýznamnejším prvkom konštrukcie sú rúrky. Vykurovacie rúrky sa podľa vopred zostaveného plánu dilatačných škár ukladajú tak, aby podľa možnosti čo najmenej rúrok prechádzalo cez dilatačnú škáru.

Betónová mazanina (Mokrý spôsob)

Betónová mazanina, ktorá sa používa pri podlahovom vykurovaní, je zhodná s bežne používanými betónovými mazaninami. Prímesi uľahčujú spracovanie zmesi. Spôsobujú lepšiu plasticitu, čo umožňuje lepšie obalenie rúrok. Minimálna hrúbka betónovej vrstvy nad rúrkami je 45 mm. Mokrý spôsob vyžaduje zvýšenie hrúbky na 65 až 70 mm. V miestnostiach, pri ktorých sa očakáva extrémne zaťaženie betónového lôžka, odporúča sa medzi rúrky a vrstvu betónu vložiť výstuž (napr. kari-sieť). Teploty do 60 °C nemajú negatívne účinky na trvanlivosť betónu. Betónová zmes nesmie byť tečúca. Je mylné myslieť si, že je lepšie, keď je zmes dobre mokrá, lepšie zatečie medzi a pod rúrky. Betónovanie sa robí pri natlakovanom stave rúrok skúšobným pretlakom. Akýkoľvek výraznejší pokles tlaku v systéme môže znamenať porušenie rúrky.

Anhydridové podlahové mazaniny sa môžu použiť iba vtedy, keď sa na uchytenie rúrok nepoužil kovový materiál, napr. kari-sieť, keďže sadra má na kov korozívne účinky. Jej technológia je opísaná v odbornej literatúre. Ako plastifikátor sa môže používať latex (opatrne). Duvilax sa neodporúča, pretože v prípade miestnej poruchy zapríčinenej neopatrnosťou používateľa sťažuje vysekanie časti betónového lôžka.

Starostlivosť po zaliatí a skúšobná prevádzka

Obzvlášť dôležité je ošetrenie betónu po nanesení na podlahu. Čerstvo nanesená betónová vrstva sa musí minimálne 10 dní chrániť pred nadmerným vysúšaním. So skúšobnou prevádzkou vykurovacej sústavy sa nemá začať skôr ako 21 dní po skončení betónovania. Samotná prevádzka nesmie začať skôr ako po 28 dňoch od položenia podlahovej krytiny. Požadovaná teplota sa dosiahne postupným zvyšovaním teploty vody denne o 5 °C až na požadovanú hodnotu.

Dilatačné škáry

Betónové lôžko musí mať dilatačné škáry, ktoré sa musia urobiť tak, aby umožňovali rozpínanie podlahy. Dilatačné škáry rozdeľujú jednotlivé vrstvy v celom priereze, od tepelnej izolácie až po povrch podlahy. Škáry sa musia vyplniť elasticko-plastickou masou, príp. sa do nich musia zabudovať špeciálne škárové profily. Statické prvky vo vykurovacom betóne (napr. nosné armatúry) treba v mieste dilatačnej škáry prerušiť. Okrajové dilatačné škáry musia byť vytvorené na všetkých rozhraniach podlahy a stavebných prvkov (stien, nosníkov, dverí, schodísk atď.), pomocou dilatačnej pásky bez prerušenia až po vrchnú hranu podlahovej krytiny. Maltové premostenia nie sú prípustné.

Suchý spôsob podlahového kúrenia

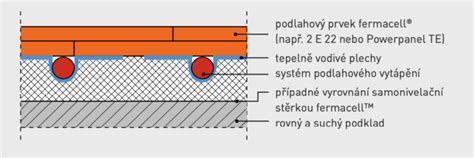

Alternatívou k mokrému spôsobu je suché podlahové kúrenie. Používa sa systémová izolačná polystyrénová doska UHPD pre suché podlahové vykurovanie. Do polystyrénu sa dajú plechy a do tých plechov sa dáva teplovodné potrubie. Na vrch sa dáva tenká OSB doska pre vyrovnanie a spevnenie. Netreba ju lepiť, iba sa položí na systémovú dosku. Zo skúseností a praxe vieme, že na suché podlahové kúrenie stačí rozteč 250 mm. Vôbec nevadí ak budú polystyrénové dosky položené rovno na betóne, nebude to vadiť.

Voľba a pokladanie podlahovej krytiny

Podlahová krytina vytvára vrchnú vrstvu konštrukcie vykurovacej podlahy. Jej pokladanie je záverečnou fázou v montážnom postupe podlahového kúrenia. Tepelný odpor tejto vrstvy Rkr musí vyhovovať požiadavke Rkr = 0,15 m²K.W⁻¹. Väčšie tepelné odpory pôsobia ako tepelná brzda. Uvedenej požiadavke zodpovedajú takmer všetky bežné podlahové krytiny. Neodporúčajú sa textilné koberce s výškou vlasu nad 10 mm, PVC s podložkou a parkety z mäkkého dreva. Kvôli lepšiemu prestupu tepla sa krytina nekladie na povrch podlahy voľne. Odporúčame ju fixovať lepením alebo kladením do vrstvy cementového poteru. Podlahová krytina sa ukladá po 28 dňoch od nanesenia betónovej mazaniny.

Najvhodnejšie podlahové krytiny pre vykurovaciu podlahu sú kamenné alebo keramické dlaždice. Parkety sa pre lepší prestup tepla vyberajú z tvrdého dreva. Ich hrúbka nemá byť väčšia ako 8 mm. Vlysky sú menej vhodné. Textilné krytiny musia byť tepelne stále, antistatické a ich hrúbka má byť maximálne 5 mm. Druh podlahoviny je akceptovaný pri dimenzovaní podlahy. Preto pri realizácii nie je prípustné aplikovať podlahovinu s iným tepelným odporom. Použitý druh podlahoviny zvyčajne býva funkciou špecifickej tepelnej straty miestnosti. Ďalším rozhodujúcim faktorom pri výbere podlahoviny býva požiadavka investora. Z hľadiska vlhkostných aspektov sa neodporúča podlahovina na báze prírodného dreva (parkety, dlážky), i keď to tepelnotechnické kritériá nevylučujú. Protichodné vlhkostné pomery, v ktorých sa ocitne drevená podlahovina na vykurovacej ploche v letnom a zimnom období, značne namáhajú tento materiál (dilatácia a kontrakcia s následným zatmelením škár), a spôsobujú jeho predčasné opotrebovanie. Pre horšiu znášanlivosť teplotného namáhania podlahovín (zmrašťovanie) na báze PVC, sa tieto takisto neodporúčajú.

Tepelné čerpadlá: Moderná a úsporná technológia

Po tom, ako sa zhoršila situácia s elektrinou a hlavne s plynom, sa začali ľudia veľmi výrazne zaujímať o tepelné čerpadlá. Išlo o tepelné čerpadlo pracujúce na princípe vzduch-voda. Mimochodom tepelné čerpadlá sú schopné aj chladiť, podobne ako klimatizácie sú schopné vykurovať.

Princíp fungovania a efektivita

Je viacero typov tepelných čerpadiel, pričom to najpoužívanejšie čerpá tepelnú energiu z okolitého vzduchu. Znie to na prvý pohľad divne, ale aj vo vzduchu, ktorý má teplotu len -10 °C je ešte dosť tepelnej energie na to, aby ste si s ňou vykúrili byt či dom. Samozrejme, čím je vonku teplota vyššia, tým dokážete zvonka odčerpať viac tepelnej energie. Na druhej strane, perpetuum mobile to nie je, čerpadlo musíte poháňať elektrickou energiou, aby sa tepelná energia využila tak, ako si to želáme. Podstatné je, že na jeho pohon spotrebujete menej energie, ako získate tepelnej energie. Optimálnym prípadom je stav, kedy získate až 5-násobok tepelnej energie v porovnaní s tým, čo do čerpadla pošlete - hodnota COP je v tomto prípade 5. To je ale naozaj skôr ideálny príklad a v praxi sú tieto hodnoty nižšie obzvlášť ak sa jedná o celoročné COP.

Komponenty a inštalácia

Tepelné čerpadlo bude fungovať v každej časti Slovenska, samozrejme čím viac na juh, tým bude efektívnejšie. Pravdou je však aj to, že veľkú úlohu zohráva vonkajšia vlhkosť vzduchu. Okolitá vlhkosť sa viaže na výmenník vonkajšej jednotky, čím tepelné čerpadlo musí často odmrazovať, čo má značný vplyv na účinnosť.

V technickej miestnosti je vnútorná jednotka Panasonic voda/vzduch 7kW so zabezpečením teplej vody s akumulačnou nádobou 180L. Vonkajšia jednotka Panasonic 1f. je umiestnená na nerezovom podstavci v exteriéri a zabezpečuje prívod vzduchu, spoľahlivý odvod kondenzátu a zabraňuje zamŕzaniu. Nerezový podstavec zabezpečuje pevné uchytenie aj odolnosť celkovej konštrukcie s tepelným čerpadlom. Táto časť získava tepelnú energiu z okolia a odovzdáva ju do vnútornej jednotky. Vnútornú jednotku je vhodné umiestniť do časti kotolne, ideálne do pivnice, ak je to možné.

Vhodné je pre rodinné domy alebo firmy rôznych veľkostí, ktoré majú zrealizované teplovodné rozvody - radiátory, podlahové kúrenie s kvapalinou resp. stenové či stropné vykurovanie. Nefunguje to v prípade, ak je vykurovanie riešené odporovým drôtom. Ďalšou podmienkou je možnosť umiestnenia vonkajšej jednotky v exteriéri tak, aby mala dostatočné miesto na celkovú výmenu vzduchu vrátane nasávaného a vyfukovaného vzduchu. Pri umiestnení vonkajšej jednotky je dôležité myslieť aj na jej pozíciu, aby nerušila hlukom či fúkaním ani vašich susedov. Zároveň musí byť táto jednotka napájaná elektrickou energiou. Väčšina ľudí si dáva namontovať tepelné čerpadlo k už existujúcemu systému vykurovania, ktorý používa plyn alebo elektrickú energiu pomocou elektrokotla, kotlami na tuhé palivá alebo aj ku plynovému vykurovaniu.

Montáž tepelného čerpadla trvá obyčajne 2 dni, v určitých prípadoch sa to dá stihnúť za jeden deň. Efektivitu vykurovania si potom môžete nechať zobraziť na grafoch priamo na paneli vnútornej jednotky s možnosťou ovládania cez mobilnú aplikáciu. Majiteľ si na vysnívanej stavbe dal veľmi záležať a dodržiaval odporúčaný technologický postup podľa technickej správy. Nehnuteľnosť je kompletne zateplená s použitím kvalitných okien, a tým sa udržiavajú tepelnoizolačné vlastnosti domu. Odbornou inštaláciou sme zabezpečili bezpečnú, tichú a úspornú prevádzku. Novostavba tohto domu sa na začiatku musela komplexne celá vyhriať. Tepelné čerpadlo vyhrialo celý priestor, obvodové múry a aj napriek tomu zákazník zaplatil za energie veľmi málo. V tomto úspornom režime pokračuje vo svojom bývaní aj ďalej a jeho výdavky za energie pokrývajúce chod celej domácnosti sú stále veľmi nízke.

Náklady a úspory

Odpoveď na túto otázku závisí od parametrov vykurovaného priestoru, konkrétne od tepelných strát budovy. Čím vyššie úniky tepla, tým vyšší požadovaný výkon a teda aj vyššia nadobúdacia cena. Pre priemerný bungalov s nízkymi stratami je požadovaný výkon tepelného čerpadla od 4 až do 10 kW. A to je nadobúdacia cena tepelného čerpadla od 8 do 12 000 eur. Konkrétna suma závisí od značky, konkrétneho typu prevedenia a pod. Pre veľké domy s rekonštrukciou sú požadované výkony od 12 kW vyššie. To sú veľakrát domy, ktoré ešte nie sú zateplené a majú veľké tepelné straty. Tu je nadobúdacia cena za technológiu od 12 000 eur vyššie. Pri súčasných cenách plynu alebo elektriny tepelným čerpadlom príliš neušetríte. Je to skôr o tom, že máte istotu, že budete mať doma alebo v práci teplo. Aká bude situácia s planom po 1. januári 2023 je teraz nemožné odhadnúť, tu by sa vám mohlo tepelné čerpadlo naozaj vyplatiť.

Význam profesionálnej realizácie a komplexných riešení

Pre správnu a efektívnu funkčnosť vykurovacích systémov je kľúčová profesionálna inštalácia a celkové technické prevedenie. Vavrotherm, s.r.o. pôsobí v oblasti montážnych prác pre technické rozvody v objektoch a domácnostiach. Pri práci sa pozeráme nielen na samotnú montáž, ale aj na celkové technické prevedenie, vhodné rozdelenie rozvodov a nadväznosť jednotlivých profesií. Značky v tejto oblasti nevystupujú ako samostatný „predajný produkt“, ale ako súčasť kvalitne zrealizovanej montáže. V tejto oblasti nejde len o dodanie materiálu alebo jednotlivého prvku. Montážne práce riešime podľa typu objektu, stavu stavby a technických možností priestoru. Vo Vavrotherm, s.r.o. nájdete všetky technológie pre váš dom pod jednou strechou.

Pri stavbe alebo rekonštrukcii je najťažšie zladiť rôznych majstrov. Vodár čaká na kúrenára, kúrenár na plynára a termíny sa posúvajú. Ponúkame komplexné riešenie. Keď máte všetko od jedného dodávateľa, systémy spolu dokonale spolupracujú a vy máte len jeden kontakt pre záruku aj servis. Či už sa rozhodnete pre klasický plynový kotol alebo moderné tepelné čerpadlo, postaráme sa o to, aby bol váš dom technicky pripravený na jednotku. Sme certifikovaní odborníci na inštaláciu. Stojíme si za kvalitou našej práce a pracujeme len s overenými značkami. Nestrácajte čas koordináciou viacerých firiem. V MK-Company vyriešime vodu, plyn aj kúrenie naraz, odborne a so zárukou. Vaša spokojnosť je pre nás najdôležitejšia.

Okrem perfektnej práce, ktorú firma odviedla, veľmi ma potešila aj ochota pracovníkov - sami ponúkli riešenia, ktoré zvýšili funkčnosť a znížili cenu za materiál, oceňujem hlavne už spomínanú ochotu, rýchlosť, flexibilitu a veľmi príjemnú komunikáciu. Práca bola vykonaná presne podľa požiadaviek. Vysoká kvalita za rozumnú cenu. Pre vhodné riešenie podľa typu objektu, rozsahu prác a technických požiadaviek stavby nás kontaktujte ideálne ešte v štádiu projektu alebo pred zaliatím základovej dosky (kvôli prestupom na vodu a kanalizáciu). Sme zvyknutí na tímovú prácu. Väčšinou nastupujeme my (voda, odpady) ako prví, potom idú elektrikári a následne sa robí podlahové kúrenie.
