Zabezpečenie pokoja a súkromia v obytných alebo pracovných priestoroch je kľúčové pre komfort a kvalitu života. Jedným z najčastejších rušivých elementov je šírenie zvuku medzi dvoma miestnosťami alebo medzi vnútorným a vonkajším prostredím budov. Pochopenie princípov zvukovej izolácie a výber správnych materiálov sú nevyhnutné pre dosiahnutie efektívneho odhlučnenia. V tomto článku Vám ukážeme niekoľko prístupov ku zvukovej izolácii stien.
Princípy šírenia zvuku a jeho izolácie

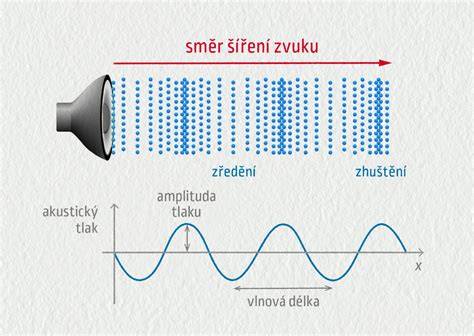

Ak sme už vybrali izolačný materiál, mali by sme sa oboznámiť so základnými princípmi šírenia zvuku podľa hesla: poznaj svojho nepriateľa. Zvuk je mechanické vlnenie, ktoré sa šíri všetkými smermi, priestormi a materiálmi, vzduchom, ale aj kvapalinami a pevnými látkami. Aby sa zvuk mohol šíriť, potrebuje k tomu energiu, ktorú mu dodáva jeho zdroj, napríklad reproduktor, ľudské hlasivky alebo pohyb struny hudobného nástroja.
Z toho plynú dve základné pravidlá: dať zvuku do cesty čo najviac prekážok a naopak, nedovoliť mu rozoznieť zvukovo vodivé predmety. Akustické vlnenie stratí totiž najviac energie na rozhraní medzi dvoma predmetmi na hranici dvoch prostredí, napríklad keď preniká zo vzduchu do steny.
Porovnanie stavebných konštrukcií z hľadiska zvukovej izolácie
Zvuková izolácia je pri konštrukciách priečok so sadrokartónovými doskami neporovnateľne lepšia ako u štandardných stien s rovnakou hrúbkou. Masívnu stenu by ste museli zdvojiť, aby dosiahla rovnaké akustické hodnoty, ako priečka zo sadrokartónu.

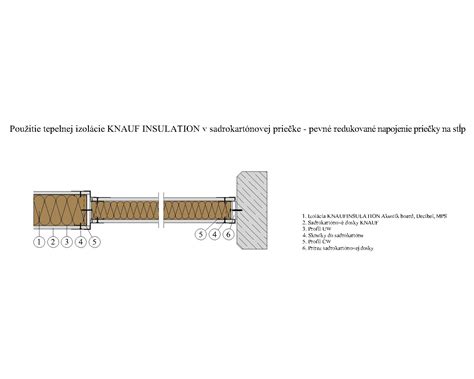

Sadrokartónová priečka: Moderné riešenie pre maximálne ticho
Sadrokartónová priečka ponúka maximálnu protihlukovú izoláciu s minimálnou hrúbkou a nízkou hmotnosťou daného systému. Neprenáša hluk do hlavnej konštrukcie a redukuje vedľajšie prenosové cesty.
Príkladom takejto konštrukcie je Systém W112 so skladbou: profil CW50, opláštenie 2 x 12,5 DIAMANT, izolácia 40 mm minerálna vlna. Jej hmotnosť je 55 kg/m², hrúbka 100 mm a vzduchová nepriezvučnosť Rw: 59 dB.
Masívne murivo a jeho obmedzenia
Oproti sadrokartónovým priečkam, masívne murivo požiadavkám na zvukovú izoláciu možno čiastočne vyhovieť len dvojvrstvovou konštrukciou pri vysokej hmotnosti. Kvôli vysokému prenosu hluku do hlavnej konštrukcie sú náchylné k vzniku chýb pri realizácii. Hrúbka stien je o 30% väčšia a má podstatne nižšiu zvukovú ochranu.
Omietnuté murivo má napríklad hmotnosť 122 kg/m², hrúbku 130 mm a vzduchovú nepriezvučnosť Rw: 42 dB.
Pre lepšie porovnanie si pozrite nasledujúcu tabuľku:
| Typ konštrukcie | Hmotnosť (kg/m²) | Hrúbka (mm) | Rw (dB) | Poznámka |
|---|---|---|---|---|
| Sadrokartónová priečka (Systém W112) | 55 | 100 | 59 | Maximálna protihluková izolácia, nízka hmotnosť |
| Omietnuté murivo | 122 | 130 | 42 | Vyššia hmotnosť, nižšia ochrana, náchylné k chybám |
Architektonická akustika 1 zo 4: Zvuk a stavebné materiály
Charakteristika akustických izolačných materiálov
Keď už sa rozhodneme, že nechceme susedov rušiť, alebo naopak počúvať, všetky myšlienky na odhlučnenie musia začať pri materiále, ktorý bude použitý. Podľa nášho názoru sú veľmi dobrým riešením lisované akustické dosky.
Výhody lisovaných akustických dosiek
Okrem skúseností z realizácií odhlučnenia u našich spokojných zákazníkov sú to vlastnosti lisovaných dosiek. Po prvé, dosky sú zložené z malých fragmentov polyuretánovej peny, ktoré sú k sebe pevne zlisované. Odtiaľ vidíme, prečo sú lisované fragmentované dosky svojou štruktúrou také vhodné. Vnútorné rozloženie akustických dosiek je ale ideálne aj pre splnenie druhého pravidla, pretože nie sú vyrobené z jedného kusu materiálu, nefungujú ako prenášač zvuku. Nedajú sa rozkmitať tak, aby sa stali svojho druhu membránou a niesli zvuk ďalej.
Po druhé, akustické lisované dosky majú dobré mechanické vlastnosti. Sú pomerne robustné, pevné a odolné. Vďaka tomu sa dajú použiť nielen na obloženie stien, ale aj na stropy a podhľady a na podlahu. Bez problémov vydrží tlak nášľapov bez toho, aby sa dlhodobo deformovali. Pripevniť sa dajú skrutkami či stavebnými lepidlami - odporúčame Den Braven Multi Kleber.
Po tretie, okrem zvukovej izolácie stien, lisované dosky izolujú aj teplo.
Typy akustických pien a panelov
- Akustická izolácia PU-PANEL: Táto molitanová PU doska bola skonštruovaná špeciálne pre použitie v akustike a má štruktúru s otvorenými pórmi pre lepšiu absorpciu zvuku. Variant v podobe dosiek je vhodný predovšetkým pre izoláciu stien, kde bráni prenikaniu zvuku. (Napríklad variant 50 × 100 × 7 cm, 1211121 alebo 50 × 100 × 9 cm, 1211122).
- Akustická izolácia ihlan („Pyramída“): Je penová doska z PU (polyuretán) s pyramídovou nopovou štruktúrou. Materiál a špeciálna štruktúra zaisťujú zvukovo-izolačný efekt, ktorý sa prejavuje pri mimoriadne veľkom rozsahu frekvencií. (Napríklad variant 50 × 100 × 7 cm, 1211123).
- Akustická izolácia block („Blok“): Je penová doska z PU (polyuretán) s robustnou štruktúrou v blokovom vyhotovení. Materiál a špeciálna štruktúra zaisťujú zvukovo-izolačný efekt, ktorý absorbuje najmä nízke frekvencie - výrobok tak má veľmi všestranné využitie. (Napríklad variant 50 × 100 × 8 cm, 1211125).

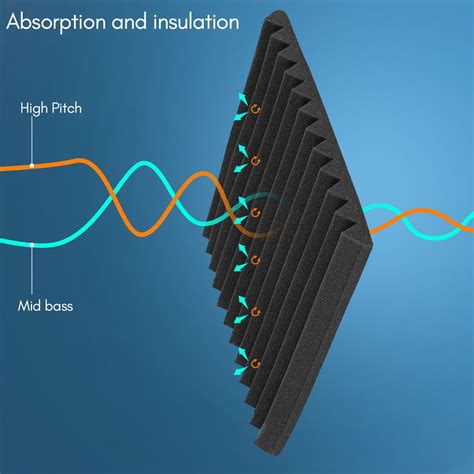

- Akustická izolácia penová (lisovaná): Je lisovaná pena z malých kúskov PU peny, ktoré sú stlačené spoločne so spojivom, a tak dosahujú vysokú hustotu. Táto vysoká hustota je obzvlášť dôležitá pre zvukovú izoláciu medzi jednotlivými miestnosťami. Týmto spôsobom je možné efektívne tlmiť hluk. (Napríklad varianty 5×100×50 cm, 1211119 alebo 7 × 100 × 50 cm, 1211120).
- Akustická izolácia vlnky (vlnitá): Je penová doska z PU (polyuretán) s nopovou, vlnitou štruktúrou. Materiál a jeho štruktúra zaisťujú zvukovo-izolačný efekt. (Napríklad variant 50 × 100 × 4,5 cm, 1211117).
Okrem toho sa používajú aj iné špeciálne materiály. Zvuková izolácia môže byť aj tenká - pekný príklad je aj izolačná fólia TECSOUND, ktorá má hrúbku iba 3mm. V prípade potreby tlmenia väčšieho hluku vieme dodať nie len 3mm Tecsound zvukovo izolačnú fóliu, ale aj 5mm hrubú, ktorá má zvýšenú nepriezvučnosť 35dB. Fóliu je možné u nás zakúpiť aj v samolepiacom prevedení.
Spôsoby inštalácie zvukovej izolácie
Konštrukciu z lisovaných akustických dosiek možno navrhnúť v zásade dvoma spôsobmi. Buď priamo na stenu, alebo so vzduchovou medzerou.
Priama inštalácia
Prvé riešenie je jednoduchšie. Dosky sa lepia alebo vŕtajú priamo k stene/stropu. Jednoduchosť je vykúpená nižšou účinnosťou. Takáto izolácia utlmí bežné zvuky v bytových aj panelových domoch ako sú ľudský hovor, telefón, vaše zvieratá alebo hudbu pri bežnej hlasitosti.

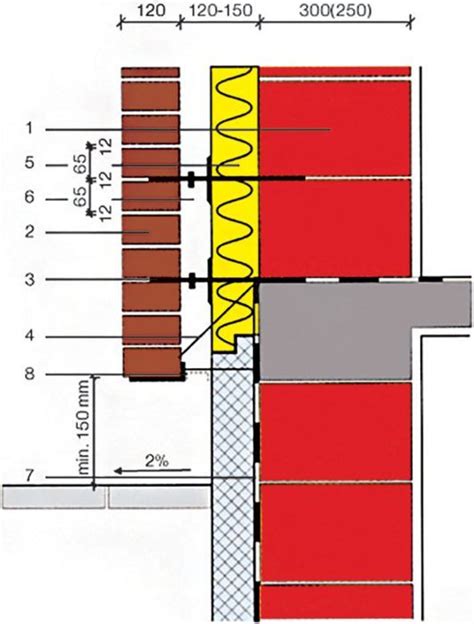

Inštalácia so vzduchovou medzerou
Pokiaľ ale potrebujete nekompromisnú izoláciu hlučnejších zvukov a môžete si dovoliť priestorovo trochu náročnejšie riešenie, potom je ideálne oddialiť dosky od steny a oddeliť ich vzduchovou medzerou. Buď pomocou dreveného roštu priamo medzi stenu a izoláciu, alebo s roštom uchyteným na podlahe a strope, ktorý sa potom izolovanej steny vôbec nedotýka.
Kľúčové vlastnosti najlepšej zvukovej izolácie
Aké vlastnosti by mala mať najlepšia zvuková izolácia bytu? Musí spĺňať dve základné požiadavky:
Vysoká účinnosť (hodnota Rw)
Inak povedané, čo najvyššiu hodnotu vzduchovej nepriezvučnosti Rw. Čím je táto hodnota vyššia, tým je materiál účinnejší. Ak chceme skúmať účinok materiálu hlbšie, je dôležité sledovať výkon pri rôznych zvukových frekvenciách zvuku. Je veľký rozdiel, ako sa správa izolácia pri vysokých frekvenciách (napr. hra na flaute), alebo pri nízkych frekvenciách (dupot, buchot, basy…).
Malá hrúbka
Veľmi dôležitá vlastnosť, určite si nechcete zmenšovať byt o 15-20 cm hrubou predstenou. Ak máte stenu dĺžky 7 m, celková strata podlahovej plochy bytu by bola až 1,4 m². U nás máme riešenia už od hrúbky 1,5 cm. Je to veľmi jednoduchá matematika, čím použijeme účinnejší materiál, tým stačí menšia hrúbka konštrukcie na dosiahnutie želaného efektu. Zvuková izolácia vždy vyžaduje zvýšenie hrúbky steny. Nemusíte ale vždy stratiť plochu bytu. Používame najlepšie materiály. Každý jeden materiál zvukovo izoluje. Otázne je, či je to dostatočné pre váš typ hluku. U nás bežné materiály už nepoužívame a prinášame vám tie najlepšie zvukové izolácie z celej Európy. Vďaka malým hrúbkam vám šetríme váš priestor, stenu, strop alebo podlahu, pri riešení zvukovej izolácie na odhlučnenie. Najlepšie materiály na odstránenie hluku z chôdze, dupotu, padania predmetov, posúvania nábytku.

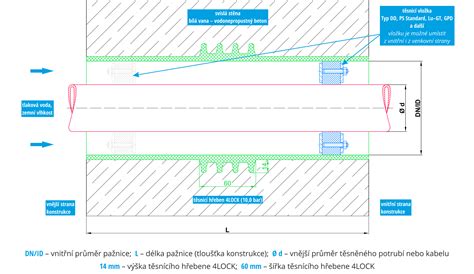

Eliminácia akustických mostov
Posledné, na čo je potrebné pamätať, sú akustické mosty, teda jednoliate, najčastejšie kovové, predmety, ktoré prechádzajú cez izolovanú konštrukciu. Už sme spomenuli stúpačky, s ktorými toho veľa nevyriešime, ale podobných prekážok sa môže nájsť viac. Najčastejšie sú to stavebné konštrukčné prvky ako železné nosníky alebo rámy, či výstuhy železobetónových konštrukcií. Zníženie hladiny hluku zlepšenou akustikou je priamo-úmerné veľkosti a členitosti priestoru a pod., či sa jedná o holé steny, tehlu, železobetón či sklo.
Špeciálne akustické riešenia
Odhlučnenie steny, stropu a podlahy patria medzi naše najzákladnejšie formy odhlučnenia. Potrebujete odhlučniť tepelné čerpadlo alebo výmeníkovú stanicu?

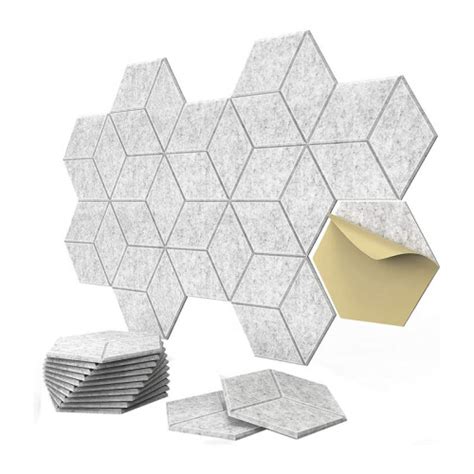

Existuje široká škála špecializovaných akustických panelov, napríklad:
- BEELIVE: Textilný akustický panel, určený k lepeniu na stenu, od 4 kusov.
- Echo Wave: Textilný vertikálny akustický panel, podvesenie pod strop.
- BASE: Textilný akustický panel, určený k lepeniu na stenu.
- AKUPAN® Klasik: Kovový akustický vysoko a širokopásmovo pohltivý panel s perforáciou.
- GLL 3D: Textilný akustický panel trojuholník, určený k lepeniu na stenu, od 4 kusov.
- PET cloud acoustic: Dizajnový akustický prvok na zníženie ozveny v priestore.
