Návrh a výroba krovov je kľúčovým prvkom pre stabilitu a bezpečnosť každej stavby. S pokrokom v technológiách sa aj v oblasti drevostavieb a krovov prešlo od tradičných metód k moderným digitálnym riešeniam, ktoré zahŕňajú 3D modelovanie a výrobu na CNC strojoch. Tieto inovácie prinášajú vyššiu presnosť, efektivitu a umožňujú realizáciu aj tých najkomplexnejších a atypických konštrukcií.
Softvérové Nástroje pre Navrhovanie Krovov
Na slovenskom aj českom trhu sú momentálne aktuálne najnovšie verzie programov pre drevostavby. Medzi popredné patrí softvér VisKon od firmy WETO. V popise programu VisKon sa uvádza, že s ním urobíte aj atypickú drevostavbu. Program je schopný zvládnuť širokú škálu konštrukcií, či už ide o pergoly, prístrešky, krovy, drevodomy, roubenky, zruby alebo iné atypické drevostavby. Umožňuje spracovať aj zložité strešné skladby a konštrukčné detaily, ktoré sú overené dlhoročnou praxou.
Pre tých, ktorí hľadajú profesionálne riešenie, je tu aj CAD/CAM softvér od firmy Dietrich’s. Ten umožňuje vytvorenie detailného 3D modelu konštrukcie na základe podkladov, pričom akékoľvek chyby v projekte môžu byť odstránené a opravené už počas konštruovania modelu.
Pre rýchle vizualizácie a 3D projekcie je vhodný aj SketchUp, kde si môžete svoje predstavy previesť do priestoru. Ak hľadáte cenovo dostupné alebo bezplatné riešenie, program WETO Liberta, hoci je freeware, ponúka rozsiahle možnosti. Naučiť sa pracovať s týmto programom na krovy nebolo náročné. Akonáhle si človek zvolí z prednastavených pôdorysov, zadáva rýchlo a pohodlne všetky parametre pre potrebný krov. V definícii profilu je každá hodnota potvrdená tabulátorom ihneď zobrazená, čo pri práci výrazne pomáha. Akonáhle usadíte definovaný krov na základovú dosku, ihneď oceníte možnosti 3D náhľadu. Do krovu je možné vložiť komín, strešné okná aj rôzne typy vikierov. Pre všetky tieto funkcie sa rozbalí dialóg, v ktorom si preddefinujete hodnoty elementu a potom ho usadíte do strešnej plochy. Prácou v 3D to ale nekončí, je možné prejsť do 2D náhľadu - pôdorysu, bokorysov krovu. Samozrejmosťou je funkcia kótovania. Tento program automaticky vytvára výkres profilu a umožňuje tlač 2D aj 3D náhľadu krovu vo formáte PDF. Rýchlosť a jednoduchosť WETO Liberta neuplatnia len projektanti, ktorí musia pred očami zákazníkov vyobraziť ich nároky, ale aj tí, ktorí si dosiaľ na konštrukčný softvér neverili a chcú si svoj krov skúsiť sami naprojektovať.
Od Návrhu k Výrobe: Proces Spracovania Drevostavby

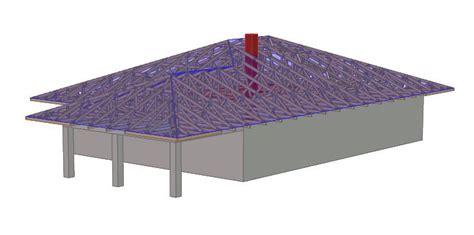

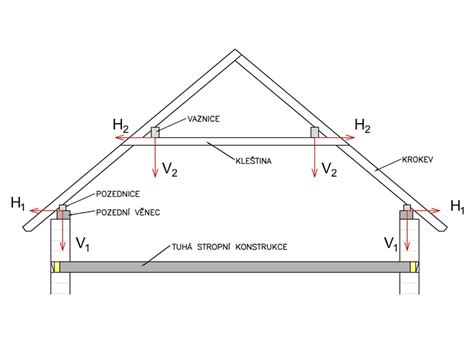

Naša spoločnosť sa špecializuje na návrh väzníkového krovu. V rámci našich služieb ponúkame profesionálne modelovanie spodnej stavby, kde sa zohľadňujú všetky potrebné faktory, ako sú pôdorysy nosných stien a typ strechy. Pri návrhu väzníkového krovu používame moderný softvér, ktorý nám umožňuje presne určiť polohu každého väzníka a optimalizovať tak celú konštrukciu. Naši odborníci sa postarajú o to, aby bol návrh krovu v súlade s aktuálnymi normami a požiadavkami. Zohľadňujeme aj zaťaženia krovu, ktoré môžu byť spôsobené rôznymi faktormi, ako sú sneh, vietor alebo dodatočné zaťaženia, napríklad solárne panely.
Na základe dodaných podkladov od zákazníka vieme vyrobiť konštrukciu krovu, doviesť ju na stavbu a zmontovať. Aby sme mohli spracovať výkresovú a výrobnú dokumentáciu, potrebujeme všetky dostupné plány od zákazníka: pôdorysy, rezy, výkaz výmer, realizačnú statiku, špecifikáciu jednotlivých materiálov. Ideálne vo forme DWG, resp. DXF súborov, minimálne však v PDF.
Význam 3D Pohľadu a Atypické Konštrukcie
S modernými softvérovými nástrojmi sa prenesenie predstáv do priestoru stalo oveľa jednoduchším. Vďaka 3D modelovaniu je možné s vysokou presnosťou spracovať aj tie najkomplikovanejšie a atypické konštrukcie. Náš zákazník nás napríklad požiadal o pomoc pri zadaní konštrukcie veže do VisKone. Požiadavky na konštrukciu boli zadané ako oblúkové nosníky s požadovaným polomerom. Rozmery nárožných krokiev boli zistené pomocou programu AutoCAD ako prienik dvoch valcových plôch, a následne boli tiež zadané ako oblúkové nosníky.
Záujemca o VisKon mal tiež pochybnosti, či program dokáže zvládnuť konštrukciu roubenky s konštrukčnými detailami, ktoré používa a má osvedčené už roky. Ukázalo sa, že VisKon je pre takéto výzvy pripravený a schopný spracovať aj veľmi špecifické požiadavky na komplexné strešné konštrukcie a detaily.
Optimalizácia Výroby Pomocou CNC Technológie
Aplikovanie CNC strojov na výrobu drevostavieb rastie aj na Slovensku. Jedným z príkladov je firma FOREAL s.r.o. v Kamennej Porube. CNC obrábací stroj zaručuje vysokú rozmerovú presnosť a predstavuje rýchlu možnosť zhotovenia krovu. S presne narezaným krovom sa na stavbe výrazne lepšie pracuje, čo šetrí čas a minimalizuje chyby.
Kompatibilita súborov medzi rôznymi programami je kľúčová. Formát súboru .DXF je výmenným formátom medzi rôznymi CAD programami. U jedného z našich potenciálnych zákazníkov sme riešili problém, kedy súbor vygenerovaný v programe VisKon-schody načítal do jeho programu Maestro 3D pre CNC stroj. Pri skúšaní sa zistilo, že niektoré entity, konkrétne "BLOK", neboli správne načítané, čo spôsobovalo chybové hlásenia. Vygenerovanie s nastavením, ktoré neobsahovalo "bloky", bolo úspešné a súbor sa načítal bez problémov. V takýchto prípadoch odporúčame a ponúkame vyskúšanie kompatibility súboru .DXF z VisKonu do programu, ktorý používate pre váš CNC stroj.
U nášho zákazníka firme NaturFor s.r.o. sme v rámci technickej pomoci vykonali aj malý test CNC výstupu na Hundegger K1. Testované bolo ukončenie stĺpa zrezaním všetkých 4 hrán pod uhlom 45 stupňov v šírke 20mm. Behom pár minút bol stĺp zadaný vo VisKone a vygenerovaný výstup pre Hundegger K1 vo formáte .BVN. Pomocou USB kľúča boli dáta prenesené na CNC stroj a stroj vykonal vygenerovanú operáciu s precíznosťou.
UNITEAM Ultra CNC - výroba krovů a masivních dřevěných panelů
Väzníkový Krov a Jeho Výhody

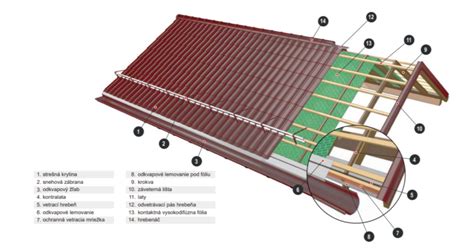

Drevené priehradové väzníky sú čoraz častejším riešením strešnej konštrukcie, nahrádzajúc klasický krov. Tento systém ponúka niekoľko významných výhod, ktoré sú podporené moderným projektovaním a CNC výrobou. Okrem toho sa zaoberáme aj výberom vhodnej strešnej krytiny, pričom plechová strecha je jednou z najobľúbenejších možností pre jej odolnosť a dlhú životnosť. Naša ponuka zahŕňa aj klampiarske práce, ktoré sú nevyhnutné pre správnu funkciu a estetiku strechy.
Nižšie uvádzame porovnanie kľúčových aspektov klasického a väzníkového krovu s ohľadom na moderné metódy:
| Aspekt | Klasický krov | Väzníkový krov (Moderný prístup) |
|---|---|---|
| Presnosť a kvalita | Závisí od zručnosti tesára a presnosti ručnej práce | Vysoká rozmerová presnosť vďaka CNC výrobe |
| Rýchlosť zhotovenia | Časovo náročnejšia montáž na mieste | Rýchla výroba a montáž vďaka prefabrikácii a presným rezom |
| Optimalizácia konštrukcie | Tradičné postupy a skúsenosti | Moderný softvér, presné určenie polohy každého väzníka a optimalizácia |
| Zohľadnenie zaťažení | Štandardné normy a statické výpočty | Detailné zohľadnenie snehu, vetra, solárnych panelov a iných záťaží |
| Kompatibilita s CNC | Obmedzená, vyžaduje dodatočné spracovanie | Plná kompatibilita s digitálnym návrhom a automatizovanou CNC výrobou |
Prípadové Štúdie a Skúsenosti
Firma NaturFor s.r.o. po realizácii jednoduchších drevostavieb riešila zákazku - výrobu celého domu na svojom CNC stroji. Na základe projektu pre stavebné povolenie a zamerania existujúcej dolnej stavby bolo spracované zadanie nosnej drevenej konštrukcie v programe VisKon. Zadanie do VisKone si vyžadovalo mnohé detaily doriešiť alebo aj vyriešiť nanovo voči projektu na stavebné povolenie. Po úspešnom otestovaní na jednoduchej pergole sa výroba drevených konštrukcií podľa VisKone na CNC stroji úspešne rozbehla.

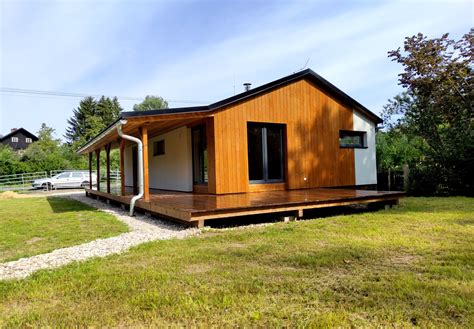

Nasledujúce obrázky ukazujú projekt vo VisKone v.11, vyrobené prvky pripravené na expedovanie a samozrejme aj obrázky postavenej drevostavby. Prijatie tohto postupu s drevostavbami vyrobenými na CNC strojoch je otázkou času, keďže výhody sú zrejmé.
