Výber vzduchotechnického potrubia
Požiadavka na parametre potrubia vyplýva zo zásady z použitého vzduchotechnického zariadenia (klimatizačné jednotky, tepelné čerpadlá, výmenníky tepla a vzduchu, vetracie systémy a pod.). Jedná sa hlavne o rozmery a tesnosť potrubia.
Kde bude vzduchotechnické potrubie inštalované, má významný vplyv na voľbu materiálu potrubia.
Potrubie je určené pre prepravu čistého vzduchu medzi aktivnými VZT prvky a koncovými prvkami.
Využíva sa predovšetkým v komerčných a priemyselných objektoch a všade tam, kde nie je možné umiestniť kruhové potrubie.
Štvorhranné vzduchotechnické potrubné rozvody sú určené pre vetranie v priemyselných, komerčných priestoroch a rodinných domoch.
Štvorhranné rúry sú vyrobené z pozinkovaného plechu s trapézovým prelisom.
Veľkou výhodou je zníženie rizika tvorby hluku vo vzduchotechnické trase a možnosť výroby ľubovoľného rozmeru potrubia.
Potrubie je štandardne zhotovené z galvanicky pozinkovaného plechu kvality DX51 D+ so zinkovaním min. 200g/m2.
Toto potrubie je vyrábané v súlade s normami EN 1505 a s požiadavkami na tesnosť podľa EN 1507 podľa internej normy výrobcu.
Pre vyššie nároky na odolnosť potrubia sa používa plech nerezový.
V ponuke nájdete aj potrubie z titánzinku, s náterom či s potrubím z plastu.
Štvorhranné vzduchotechnické potrubné rozvody LKR sú určené pre vetranie v priemyselných, komerčných priestoroch a rodinných domoch.
Štvorhranné rúry sú vyrobené z pozinkovaného plechu s trapézovým prelisom.
Priame vzduchotechnické hranaté potrubie a tvarovky sa štandardne dodávajú s prírubou 20 mm do dĺžky strany 1000 mm, 30 mm pri dĺžke strany nad 1000 mm alebo podľa konkrétnej požiadavky.
Na otázku je možné dodať s voľnou prírubou, kde spojovací profil na jednom konci nie je upevnený.
Systém štvorhranného potrubia spĺňa tesnosť triedy C a tlakovú triedu 2 podľa EN 1507:2006, (ak je inštalácia v súlade s pokynmi).
Spojovací profil je namontovaný na konci každej štvorhranné tvarovky a potrubia.
Max. teplota prepravovaného vzduchu je 80°C a max. rýchlosť prúdiaceho vzduchu 16 m/s.
Montáž a príslušenstvo
Potrubie a tvarovky sa spájajú cez príruby k sebe.
Na jednu stranu spoja nalepte tesniacu pásku VITOLEN o min. rozmere 4x9mm, alebo naneste súvislú vrstvu tesniaceho silikónového tmelu.
Potrubie následne zosadíte k sebe a v otvoroch rohovníkov spojíte metrickými skrutkami M8x25, podložkami a maticami.
Tým dosiahnete pevného spoja, ktorý sa nebude povoľovať.
Pre hrany dlhšie ako 400mm je nutné priliehajúce príruby stiahnuť sťahovacou svorkou CS.
Umiestnenie svoriek je min. každých 200mm dĺžky príruby.
Zásadne sa neodporúča zavesovanie zostáv zmontovaných na zemi - pri manipulácii dochádza k nadmernému zaťažovaniu spojov a tak ku strate tesnosti.
Voľné príruby pripevňované pomocou TEX skrutiek odporúčame skrutkovať každých 100mm.
Závesy sa umiestňujú podľa projektu, rozteč je spravidla 2 až 4m.
V prípade použitia závesov ISA L V Z a TEX skrutiek odporúčame okolie skrutiek alebo nitov pretmelit a vykonať dodatočnú skúšku tesnosti napr. pomocou dymových patrón MINIAXSMOKE.
Predídete tým stratám tesnosti v dôsledku narušenia plášťa potrubia.
Nedodržanie vyššie uvedených odporúčaní môže mať za následok zníženie triedy tesnosti potrubia a funkčnosť vzduchotechnického systému.
Špeciálne prevedenia a výhody
Pre radiusové tvarové diely (oblúky, rozbočky, odbočky) od radiusu 100mm zhotovujeme vodiace (nábehové) plechy na prianie.
Tieto plechy sú fixované oceľovými príchytkami s neporéznym tesnením.
Pre vyššie triedy tesnosti (B a vyššie) sa vykonáva prelepenie butylovou páskou.
Potrubie veľkých rozmerov (alebo podľa potreby) je po dohode so zákazníkom osadzované krížovými oceľovými výstuhami za príplatok.

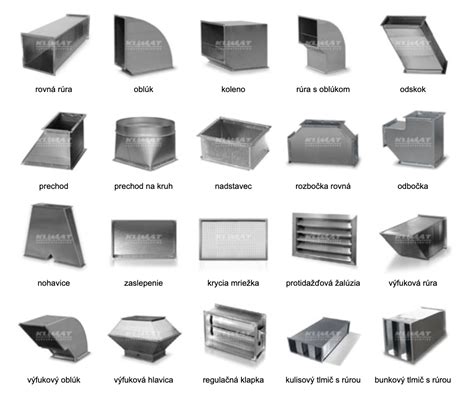

Štvorhranné koleno je štandardne vybavené prírubami na všetkých stranách RJFP.
Vzduchotechnické štvorhranné koleno je v prevedení s ostrým rohom.
Štvorhranný oblúk je vyrobený z pozinkovaného plechu, možno dodať v 90° alebo 45°.
Štvorhranná jednostranná odbočka v 90° je vyrobená z pozinkovaného plechu a na všetkých stranách je vybavená prírubami pre jednoduchšie napojenie ďalších vzduchotechnických elementov.
Štvorhranný T-kus slúži pre rozbočenie vzduchotechnické trasy.
Štvorhranná redukcia LORU slúži pre prechod zo štvorhranného potrubia na kruhové.
Prechod je vyrobený z pozinkovaného plechu a štandardne sú vybavené prírubou RJFP na štvorhranné strane a vnútornou spojkou s gumou na strane kruhovej.
Štvorhranný odskok LBSR je vyrobený z pozinkovaného trapézového plechu a používa sa pre plynulý odskok potrubného systému, napríklad tam, kde sa potrubie krížia.
Na oboch stranách je odskok vybavený prírubou RJFP.
Štvorhranná redukcia LDR je vyrobená z pozinkovaného plechu s trapézovým prelisom, štandardne vybavená prírubami RJFP na oboch koncoch.
Zúženie sa používa u redukcia medzi rôznymi rozmermi štvorhranného potrubia.
Nástavec LPSR pre pripojenie štvorhranného potrubia ku kruhovému.
Sedlo je vybavené prírubami RJFP na štvorhrannom konci potrubia.
Nástavec je vyrobený z pozinkovaného trapézového plechu.
MONTÁŽ štvorhranného VZT POTRUBIA • A P I A G R A s.r.o.
Výhody materiálu a prevedenia
Veľkou výhodou je zníženie rizika tvorby hluku vo vzduchotechnické trase a možnosť výroby ľubovoľného rozmeru potrubia.
Štvorhranné potrubie z pozinkovaného plechu s trapézovým prelisom zaisťuje konštantný tlak v sieti potrubí s minimálnymi stratami.
Vďaka zvukovej pohltivosti panelov už vo väčšine prípadov nie sú potrebné dodatočné tlmiče hluku.
Vybrané systémy poskytujú až 30x lepšiu zvukovú izoláciu než neizolované oceľové kanály.
Vzduchové potrubie váži až 4x menej než obvyklé riešenia a potrebujú menej ako polovicu skladovaného priestoru.
CLIMAVER® má najvyššiu kvalitu tepelnej izolácie zo sklenej vaty.
Okrem toho zabraňuje nákladným stratám tlaku.
Pozinkovaný plech je z vonkajšej strany izolovaný minerálnou vlnou zaisťujúcou tepelnú izoláciu vzduchotechnického potrubia.
Poznámka: Uvedené informácie sú len orientačné, pred nákupom vo vybranom obchode odporúčame overiť, že predávaný model má kľúčové vlastnosti podľa vašich požiadaviek.
