Moderné štruktúrované fasádne systémy: Detaily a informácie

Fasáda určuje vonkajší dojem z budovy a je jej vizitkou. Ideálna fasáda trvalo zvyšuje hodnotu domu, a to ako z estetického, tak aj z energetického hľadiska. Samozrejmosťou je aj dlhá životnosť a jednoduchá údržba.

V modernej architektúre sa vo veľkej väčšine prípadov uplatňujú kombinácie rôznych druhov materiálov. Pri výbere vhodného materiálu na opláštenie fasády prihliada autor projektu na mnohé aspekty, ako sú napríklad účel, charakter objektu, navrhovaná životnosť stavby, poloha a prostredie, v ktorom sa konkrétny objekt bude realizovať, farebnosť objektu, finančné možnosti investora a mnohé iné súvislosti. Následne sa posudzujú vlastnosti vybratého materiálu, t. j. systému opláštenia, výrazové možnosti, farebnosť, bezúdržbovosť, dlhá životnosť, odolnosť proti UV žiareniu - farebná stálosť, spoľahlivosť systémových riešení - referencie, cena a efektivita vynaložených prostriedkov.

Základné vlastnosti a výhody fasádnych systémov

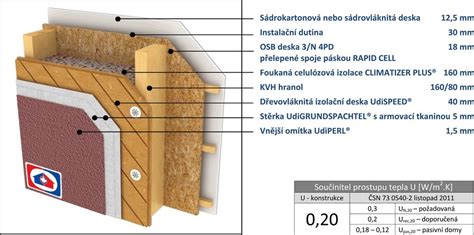

Základným faktorom výrazného zníženia energickej spotreby domov je izolácia fasády. Najväčšie tepelné straty domu unikajú cez strechu, nezaizolovanými vonkajšími stenami a oknami. Izolácia obkladu strechy a použitie izolačných skiel je dnes bežné. Obloženie fasádnym systémom PREMIUM je veľmi jednoduché a navyše pod ne môžete zabudovať kvalitnú tepelnú izoláciu. Široká ponuka farieb hliníkových profilov Vám umožní individuálne riešenie.

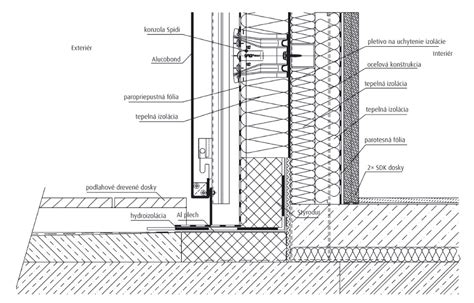

Predovšetkým vlhkosť reprezentuje jednu z najväčších hrozieb pre akúkoľvek stavbu. Prevetrávané vonkajšie fasády chránia budovu pred prienikom vlhkosti, uľahčujú jej vyparovanie z nosnej steny, vlhkosť sa znižuje a "komínový efekt" silnie. Dochádza k neustálej cirkulácii vzduchu medzi nosnou stenou a obkladom, prípadné kvapky vody sa v medzerách rýchlo vysušia. Oceľová konštrukcia DIAGONAL 2H pre vytvorenie vetranej zateplenej fasády bola navrhnutá spoločnosťou KNAUF tak, aby minimalizovala vplyv tepelných mostov na účinnosť tepelnej izolácie. Nevyhnutnou súčasťou skladby obvodového plášťa z hľadiska tepelnej ochrany je aj spoľahlivo navrhnutá vrstva tepelnej izolácie (v súlade s STN 73 0540-1 až 4: 2002 Tepelnotechnické vlastnosti stavebných konštrukcií a budov. Tepelná ochrana budov). Tepelnú izoláciu sa odporúča chrániť proti vlhkosti a ochladzovaniu prúdením studeného vzduchu vo vzduchovej medzere a použitím vetrotesnej zábrany. Uvedené požiadavky optimálne spĺňajú poistné, difúzne otvorené fólie.

Konštrukčné schémy výškových budov a fasádne riešenia

Architektúra výškových stavieb sa vyznačuje rozmanitosťou hmotových a fasádnych riešení. Z hľadiska dosiahnutia čo najmenšej povrchovej plochy vonkajšej fasády budovy sa za vhodné považujú tvary jednoduchých priestorových telies, ktoré sú uplatnené pri mnohých realizovaných výškových budovách. Jadro a okolo neho voľný priestor podlažia v tvare štvorca, obdĺžnika, kruhu, elipsy, šošovky a pod. ohraničený po jeho obvode stĺpmi je v súčasnosti najpoužívanejšou konštrukčnou schémou výškových stavieb. V snahe uplatniť pri výškových budovách ekologické koncepty a zabezpečiť čo najmenšiu plochu teplo-výmenného obalu, býva tvar jednotlivých podlaží nad sebou rovnaký.

Tvar daný pôdorysom prvého nadzemného podlažia prebiehajúci až po najvyššie podlažie nie je pravidlom. Okrem hmôt čo najjednoduchších priestorových telies existuje množstvo príkladov s meniacimi tvarmi pôdorysov po vertikálnej osi budovy, ako napríklad Torre Espacio a Torre de Cristal postavené v rokoch 2007 - 2008 v španielskom Madride. Torre de Cristal, ako už vyplýva zo samotného názvu budovy, pripomína tvar krištáľu a je považovaná za jednu z najelegantnejších výškových budov v Španielsku. Pôdorysy najspodnejších nadzemných podlaží sú v tvare obdĺžnika, rohy ktorého sú postupne smerom s pribúdajúcou výškou zrezané tak, že v najvyšších podlažiach je pôdorys podlažia v tvare nerovnoramenného šesťuholníka. Torre Espacio má v úrovni prvého nadzemného podlažia pôdorys v tvare štvorca, ktorý sa po parabolickej vertikálnej krivke smerom k najvyšším podlažiam mení na šošovkovitý tvar. Platí zásada, že čím je tvar hmoty komplikovanejší, tým je výber fasádneho systému jeho opláštenia jednoduchší.

Klasické skeletové systémy, ktoré sú charakteristické zvislými stĺpmi a vodorovnými priečlami vytvárajúcimi spolu rámové skeletové konštrukcie, sa pri súčasných výškových stavbách objavujú v minimálnej miere. Tubusové alebo obvodové systémy, ktoré boli použité Fazlurom Khanom pri výstavbe John Hancock Tower a Willis Tower (predtým Sears Tower) v Chicagu na prelome 60. a 70. rokov minulého storočia a vtedy považované za prevratné konštrukčné riešenia sa s určitými obmenami používajú dodnes. Tubusové systémy sú založené na princípe, podľa ktorého sa konštrukcia výškovej budovy umiestnená po jej obvode správa ako konzola v podobe dutej trubky votknutá kolmo do zemského povrchu a schopná odolávať vonkajším zaťaženiam. Najčastejšia konštrukčná schéma aplikovaná na súčasných výškových budovách je kombináciou obvodového systému tvoreného zvislými stĺpmi alebo diagonálnou sieťou a jadrom umiestneným v približne centrálnej polohe budovy. Kombinácia obvodového a jadrového systému prináša pre riešenie vnútorných dispozícií výškových budov výhody v podobe voľnej dispozície neprerušenej stĺpmi. Konštrukcia obvodových stĺpov, vzhľadom k vodorovnej polohe stropných dosák, môže byť orientovaná zvislo, alebo môže vytvárať kosoštvorcovú diagonálne orientovanú mriežku.

Výškové budovy s uplatnením skeletových konštrukcií spôsobili odľahčenie obvodovej steny a zminimalizovanie jej úlohy iba na funkciu zabezpečenia vnútorného komfortu. Na fasádach výškových budov sa uplatňujú ľahké transparentné plášte, ktoré sú vyrábané ako prefabrikované systémové prvky, avšak nie uniformné, ale poskytujúce požadovanú rôznorodosť riešení výrazu fasády a jej farebnosti. Prvé zavesené transparentné plášte boli použité na priemyselných budovách v Európe a to z dôvodu potreby zabezpečenia denného osvetlenia vo výrobnom procese. Na výškových budovách sa transparentné plášte, tak ako ich poznáme v dnešnej podobe, začali používať až po 2. svetovej vojne. Systémy kotvenia plášťov, používanie systémov s prerušenými tepelnými mostami a v neposlednom rade vynález floatového skla s úplne rovnobežnými povrchmi sklených tabúľ ovplyvnili funkčnosť a výraz fasád.

Typy štruktúrovaných fasádnych systémov

Na súčasných výškových budovách sa používajú jednoplášťové fasádne systémy, ku ktorým z konštrukčného hľadiska a spôsobu montáže patria dva základné typy - roštové fasády a panelové fasády. Všetky spomenuté typy možno definovať ako zostavu súčastí alebo prefabrikovaných jednotiek, ktoré sa konečným výrobkom stávajú až po ich následnej montáži na stavbe a zabezpečujú funkciu neprerušeného obalu budovy.

Panelové fasádne systémy

Panelové fasádne systémy sa vyrábajú ako vopred pripravené prvky a komponenty najčastejšie na výšku jedného podlažia vrátane výplňových prvkov, preto sú vhodné na kotvenie k vodorovným konštrukciám skeletových alebo tubusových systémov. Príprava kompletizovaného fasádneho dielca so zasklením a osadením doplnkových prvkov prebieha vo výrobnej hale. Z hľadiska miery prefabrikácie predstavujú v súčasnosti z používaných typov plášťov najvyššiu úroveň. Panelovými typmi plášťov je možné dosiahnuť rôzny výraz fasády pomocou zakomponovania netransparentných parapetných častí, alebo striedaním transparentných a farebných netransparentných panelov na výšku jedného podlažia. Netradičné farebné riešenie panelovej fasády predstavuje výškový objekt Colorium v Dűsseldorfe, kde bola na sklených tabuliach uplatnená farebná sieťotlač. Výraz multifarebnej veže bol dosiahnutý za pomoci použitia iba 17 typov farebných fasádnych panelových prvkov.

Ako v oblasti materiálu, tak aj s ohľadom na dizajn a izoláciu, je tu celý rad možností. Materiály, ktoré sa uplatňujú v skladbe ľahkých fasádnych systémov sú hliník a jeho zliatiny, oceľ, izolačné materiály, tesniace materiály ako silikóny, polysulfidy, polyuretány alebo akrylátové disperzie. Kompozitný panel pozostáva z dvoch hliníkových plechov spojených plastovým jadrom s PvdF povrchom, poskytuje vysokú odolnosť, nízku hmotnosť a mechanickú pevnosť. Na celoplošné opláštenie objektov jedným monochromatickým materiálom možno použiť prefabrikovaný systém na báze titánzinku. Ide o kompletný systém pozostávajúci zo základného panelu a všetkých súvisiacich lemovacích, uzavieracích profilov a komponentov. Systém zároveň umožňuje montážnym firmám riešiť aj malé plochy určené na opláštenie ekonomicky a hospodárne. Systém sa dokáže integrovať do plášťa budovy svojou modernou štruktúrou a takisto prostredníctvom ušľachtilej modrosivej patiny typickej pre materiály na báze titánzinku. Obklady fasád na báze titánzinku možno označiť za vhodnú alternatívu k drevu, kameňu a umelým obkladovým materiálom. Predmetný systém ponúka z pohľadu výrazových možností variabilitu v podobe horizontálneho a vertikálneho rastra. Zaujímavý architektonický výraz možno dosiahnuť kombináciou týchto dvoch rastrov na jednej ploche. Systém sa hodí na opláštenie veľkých jednoliatych plôch, ktoré si riešiteľ projektu predsavzal spestriť a svojím spôsobom osviežiť. Systém možno charakterizovať ako výrazovú kombináciu horizontálneho panelu s tieňovou škárou a klasickým trapézovým profilom. Charakterizujú ho výrazné, 140 mm vysoké vlny s tieňovou škárou s rozmermi 18 mm bez priznaného, viditeľného kotvenia, ako to je pri trapézových profiloch bežné. Jednotlivé panely majú šírku 350 mm a sú medzi sebou spojené špeciálnym zámkom, ktorý má zariadenie odolné proti dažďu. Vďaka tomu ani pri náporovom daždi nezateká do obvodového plášťa cez spoje obkladu.

Roštové (Stick) fasády

Takéto systémy sú vytvárané z nosného roštu, ktorý pozostáva z tyčových prvkov (stĺpikov a priečnikov) a výplňových priehľadných, resp. nepriehľadných prvkov, ktoré sa kompletizujú na stavbe. Roštové plášte sú univerzálne využiteľné vo fasádnych aj strešných systémoch pre možnosť vyskladania šikmých a lomených fasád. Fasádny systém TP 52 ponúka variabilné stĺpiky a priečniky pre rôzne typy fasád vrátane veľkých zasklení. Ide o tradičný Stick systém s prítlačnými lištami skrytými pod krycou časťou. Fasádny systém SG 52 ponúka široký výber stĺpikov a priečnikov pre všetky typy fasád vrátane veľkých zasklení. Stick systém upevňuje sklo pomocou spon a U profilu zo štyroch strán. Fasádny systém TPH 52 je hybrid TP 52 a SG 52 s horizontálnym montážnym riešením a upevnením skla sponami a U-profilom vo vertikálnom smere. Fasádny systém TPV 52 je hybrid TP 52 a SG 52 s horizontálnym montážnym riešením a upevnením skla sponami a U-profilom vo vertikálnom smere. Fasádny systém s minimalistickým dizajnom má na stĺpoch aj priečnikoch vnútornú časť len 18 mm, čo zvyšuje vstup svetla. Fasádny systém SST 52 ponúka široký výber stĺpikov a priečnikov pre všetky typy fasád. Systém ľahkej fasády upevňuje vonkajšie sklo svorkami a guľovými čapmi z nerezovej ocele.

Roštový fasádny systém s trojuholníkovými tabulami skla je uplatnený na 30 St Mary Axe - Swiss Re Headquarters v Londýne od Normana Fostera. Tubusový diagonálne orientovaný systém oceľovej konštrukcie s kosoštvorcovým rastrom si vyžiadal použitie trojuholníkového rastra ako sekundárneho systému zo stĺpikov a priečnikov pre uloženie zasklenia. Vonkajšia oceľová obvodová konštrukcia je dostatočne tuhá a pritom ľahká, umožňujúca flexibilný vnútorný priestor bez stĺpov. Členenie sekundárneho systému fasády je podriadené nosnému tubusu, tabule skiel sú vkladané do trojuholníkového roštu. Úplne iný výraz fasády je dosiahnutý použitím roštového systému so štruktúrovaným kotvením zasklenia na Zero Zero Tower v Barcelone. Konštrukčný rámec pre trapézový tvar pôdorysu tejto výškovej budovy tvorí už spomínaná konštrukčná schéma jadra a obvodových stĺpov. Nosná konštrukcia je v tomto prípade dominantným prostriedkom formujúcim výraz fasády budovy. Jej obvodová časť je koncipovaná ako tubus v tubuse, zložený z vnútorných štíhlych stĺpov vzdialených od seba v pravidelnom module po 1,35 m, ktoré prenášajú tlakové zaťaženie a z vonkajších prvkov, ktoré prenášajú horizontálne sily a ohybové momenty. Zasklenie vo forme štruktúrovanej fasády je členené v modulovom kroku vnútorných stĺpov a je tvorené tabuľami skla s bielou keramickou serigrafickou potlačou zodpovedajúcou vertikálnemu vzoru, ktorý znásobuje štíhlosť budovy. Vonkajšie stĺpy vytvárajú diamantovú mriežku fasády, ktorá preberá napätia z každej časti budovy s najväčšou koncentráciou nosných prvkov v spodnej časti a s menšou v horných častiach budovy. Mriežka je s vnútorným tubusom bodovo spojená v určitých uzlových bodoch. Konštrukcia prispieva k ostrému, štylizovanému a popritom čistému a vyrovnanému tvaru budovy, ktorý odhaľuje interiérové veľkopriestorové objemy zodpovedajúce špecifickým funkciám ich využitia.

Bodovo kotevné zasklenia

Posun v dematerializácii z hľadiska konštrukcie fasády od líniového kotvenia k bodovému kotveniu sklených tabúľ predstavujú bodovo kotevné zasklenia. Tieto zasklenia sa uplatňujú v konštrukciách veľkoplošných zasklených stien alebo ako vonkajší plášť dvojitej transparentnej fasády. Zasklené steny uzatvárajú vstupné haly v rámci pôdorysu prvého nadzemného podlažia výškovej budovy, alebo jej pridruženej podnože. Sú to priestory, ktoré komunikujú s exteriérom, alebo majú umožniť prelínanie interiéru s okolím a preto je nežiaduce členenie zasklenej steny masívnou konštrukciou. Bodovým kotvením zasklenia sa dosahuje maximálna transparentnosť bez rušivých vplyvov konštrukcie, pretože sklené tabule sú spájané silikónovými pruhmi. Tabule skla sú kotevné pomocou spiderov, alebo nerezovými terčmi v rohoch štyroch susediacich tabúľ. Zavesená zasklená stena v podnoži Time Warner Center na okraji newyorskej Broadway a začiatku Central Parku má konštrukciu tvorenú zvislými a vodorovnými napnutými lanami, ktoré sú v uzlových bodoch fixované pomocou nerezových terčov spojené s rovinou sklených tabúľ. Pri transparentných plášťoch platí, že ich dominujúcim materiálom je sklo.

Dvojité transparentné fasády

Dvojité transparentné fasády v porovnaní s jednoduchými fasádami predsadením druhého plášťa dokážu na výškových budovách zabezpečiť účinnejšiu ochranu proti vonkajšiemu hluku, slnečnému žiareniu systémom žalúzií v medzipriestore a dosiahnutie priaznivej energetickej bilancie budovy. Vznikajú predsadením skleného vonkajšieho plášťa pred transparentnú fasádu, čím sa vytvorí medzipriestor, v ktorom sa umiestňujú zariadenia pre ovládanie intenzity slnečného žiarenia. Vonkajší plášť býva vo väčšine prípadov z tabúľ jednoduchého skla. Vnútorný plášť pozostáva z klasickej konštrukcie obvodových plášťov a zabezpečuje tepelnoizolačné a akumulačné požiadavky. V prípade realizácie dvojitých transparentných fasád bez napojenia medzipriestoru na prídavné zariadenia funguje medzipriestor ako tepelný nárazník, ktorý v zime znižuje tepelné straty a umožňuje pasívne využívanie slnečnej energie. V lete musí byť zabezpečené otvorenie vonkajšieho skleného plášťa pre odvedenie teplého vzduchu.

Netypická dvojitá fasáda je aplikovaná na budove, ktorá sa za obdobie od svojho postavenia stala symbolom španielskej Barcelony. Torre Agbar, alebo gejzír, ako je nazývaná v literatúre, má vnútorný plášť tvorený netransparentným sendvičovým obkladom na železobetónovom stenovom tubuse, ktorý je perforovaný okennými otvormi. Farebnosť obkladu vnútorného plášťa je v rôznych odtieňoch červenej a modrej farby. Vonkajší plášť vytvárajú sklené pohyblivé transparentné a translucentné lamely. Budova je opatrená senzormi na vonkajšiu teplotu, ktoré regulujú otváranie a zatváranie sklených lamiel na fasáde budovy tak, že znižujú spotrebu energia na chladenie. Lamely vonkajšieho plášťa vplyvom meniaceho sa uhla dopadajúcich slnečných lúčov, zmenou svojej polohy vzhľadom na vnútorný plášť spôsobujú dynamický obraz budovy počas dňa a v závislosti od klimatických podmienok. Najcharakteristickejším znakom tejto výškovej budovy je jej nočná iluminácia.

Špecifické fasádne systémy a ich montáž

Použitie fasádneho systému SOFIT PANEL umožňuje realizáciu zateplenia celej fasády budovy podľa najnovších poznatkov v oblasti tepelnej techniky. Tvar a konštrukčné riešenie systému umožňuje vytvoriť na fasáde objektu architektonicky zaujímavé, horizontálne a vertikálne členené rástry bez viditeľných kotviacich prvkov, čo dodáva fasáde exkluzívny vzhľad. SOFIT PANEL je obdĺžnikový prvok do seba zapadajúcich zámkov. Panel sa kotví samoreznými skrutkami k nosnému roštu, vložením hornej hrany panelu do už ukotveného panelu a následným zaskrutkovaním dolnej hrany panelu. Kotviace prvky sú skryté. Fasádne plechové lamely sa môžu ukladať vertikálne alebo horizontálne. Dĺžku zámkového fasádneho systému dodávame v závislosti na rozvrhnutí fasády architektom. Zámkový profil SOFIT PANEL používa skryté kotviace prvky, ktoré sa nachádzajú v zadnej časti spoja. Dĺžka tejto zóny je maximálne 1,80 m (pri vertikálnej pokládke sa nachádza na hornej časti profilu, pri horizontálnej pokládke v strednej časti). Pri profiloch kratších ako 1,80 m sa používajú len samorezné skrutky.

Nosná podkonštrukcia opláštenia sa musí prispôsobiť zvolenému typu ukladania panelov a ich ďalšieho členenia. Podkonštrukciu na menšie fasádne plochy môže tvoriť latovanie z vysušeného dreva so šírkou laty ≥ 60 mm. Na opláštenie plôch väčších rozmerov, cez niekoľko podlaží, sa odporúča uplatniť kovovú podkonštrukciu. Môže byť hliníková (hrúbka 2 mm) alebo oceľová pozinkovaná (hrúbka 1,5 mm). Umožňuje spoľahlivú rektifikáciu nerovností, ak sa skladá aspoň z dvoch dielov. Panely majú každých 100 mm vopred predvŕtané otvory na kotvenie k podkladu. V závislosti od zvoleného typu ukladania panelov prebieha montáž pri horizontálnom spôsobe ukladania zdola smerom nahor a pri vertikálnom spôsobe ukladania zľava smerom doprava. Vďaka nasúvaniu jednotlivých panelov ležiacich nad sebou alebo vedľa seba sa kotvené časti panelu automaticky prekrývajú. Dĺžka panelov je exaktne stanovená na maximálne 3 000 mm. Vďaka tomu možno fasádny obklad priamo kotviť do podkladu a nedochádza k deformáciám z dôvodu teplotnej rozťažnosti materiálu. V prvom montážnom kroku sa osadia všetky lemovacie a uzavieracie profily (sokel, okenné ostenia, parapet, nadpražie, rohové profily a podobne). Následne sa pristupuje k osadeniu a ukotveniu panelov na základe plánu kladenia opláštenia. Príprave a výberu konštrukčných detailov metalického opláštenia treba venovať dostatočnú pozornosť. Výber detailov musí korešpondovať so zvoleným rastrom ukladania panelov. Vzhľadom na to, že ide o priemyselný, vopred vyrobený systém - počnúc lemovacími profilmi až po panel opláštenia - je variabilita detailov do určitej miery obmedzená.

Ventilácia a tepelná izolácia

Fasádne systémy sú často riešené ako zozadu odvetrané zavesené fasády. Nižšie uvedená tabuľka sumarizuje minimálne voľné prierezy ventilačných medzier.

Dizajn a architektonický výraz fasády

Prefabrikovaný systém ponúka niekoľko možností stvárnenia - členenia opláštenia. Popri štandardnom vyhotovení, t. j. ukladaní v horizontálnom alebo vertikálnom rastri, možno ich na jednej ploche aj vzájomne nakombinovať. Systém umožňuje takisto kreatívne stvárnenie - členenie fasádnych plôch prostredníctvom rôzneho umiestnenia spojov jednotlivých panelov. Možné je aj zrkadlové ukladanie s posunom spoja o polovicu dĺžky panelu alebo posunom spoja o jednu tretinu. Uplatňuje sa aj tzv. divoké umiestnenie spojov, teda bez vopred stanoveného rytmu alebo geometrického opakovania umiestnenia spojov. Členenie jednotlivých plôch na fasáde možno realizovať použitím viditeľných deliacich profilov.

Rozmanitosť architektonického výrazu súčasných výškových budov je dosahovaná tvarovaním samotnej navrhovanej hmoty, výberom fasádneho plášťa, voľbou jeho farebnosti a prejavom tektoniky konštrukčného systému navonok. Tektonika budovy ako prejav jej konštrukcie, členenie fasády, raster sklených tabúľ zodpovedajúci modulácii konštrukčného systému a výber typu fasádneho plášťa sú faktory ovplyvňujúce výraz fasády budovy. Výber typu fasádneho plášťa závisí aj od požiadaviek na energetickú efektívnosť budovy. Fasádne transparentné plášte ponúkajú variabilitu konštrukčných riešení, prvkov, riešení spojov sklených panelov alebo tabúľ ich farebnosťou, výberom skla s potlačou a pod. Dynamika architektonického výrazu sa dosahuje používaním mobilných prvkov na fasádach reagujúcich na klimatické pomery a potreby užívateľov, alebo počítačovo riadeným nočným osvetlením budov. Tento systém je vhodné použiť na fasády novostavieb, ale aj rekonštruovaných budov. Z hľadiska výrazu ide o „obojživelníka“, s ktorým možno opláštiť výrobné haly, ale aj rodinné domy. Na rodinných domoch možno týmto systémom realizovať aj čiastočné plochy ako opláštenie balkónov či fragmentov fasád v kombinácii s inými materiálmi, napríklad s omietkou.

Strešné štíty a strešné nadstavby patria k plochám, ktoré sú najviac namáhané a vystavované poveternostným vplyvom a z hľadiska údržby sú ťažko dostupné. Počas výberu typu obkladového materiálu by sa malo zohľadniť niekoľko rozhodujúcich hľadísk, a to životnosť, bezúdržbovosť, funkčná bezpečnosť, kompatibilita a zabudovateľnosť s hlavnou strešnou krytinou a iné.
