Stropné konštrukcie Porotherm: Kompletná skladba a montážny postup pre efektívnu výstavbu

Stropná konštrukcia je dôležitou súčasťou každej stavby, preto výber typu stropu musíme dôkladne zvážiť. Vďaka rýchlosti a jednoduchosti montáže si montovaný tehlový strop udržiava dlhoročnú tradíciu. Stropný systém Porotherm je súčasťou kompletného tehlového stavebného systému, ktorý ponúka ucelený sortiment keramických výrobkov. Strop Porotherm je montovaný stropný systém z nosníkov a vložiek, ktorý sa priamo na stavbe zaleje betónom požadovanej triedy. Po zmonolitnení vzniká rebierkový strop.

Stropný systém Porotherm je polomontovaný keramický strop s predpätými nosníkmi, určený pre malé a stredné rozpony od 2,25 do 7,00 m. Celkovo je systém určený na zhotovenie stropov s rozpätím 1,5 až 7,75 m a je primárne určený pre prevažne statické zaťaženie.

Kľúčové prvky stropnej konštrukcie Porotherm

Hlavnými prvkami stropného systému Porotherm sú keramické predpäté stropné nosníky (KPSN) a keramické stropné vložky (KSV). Doplnkovým prvkom sú vencové tehly s tepelnoizolačnou vrstvou (VT).

• Keramické predpäté nosníky Porotherm: Tieto nosníky sú nosnými prvkami stropného systému. V priereze majú rozmery 120x65 mm. Vyrábajú sa v dĺžkach od 2,50 m do 7,25 m odstupňovaných po 250 mm. Nosníky sú na oboch koncoch opatrené strmeňmi, ktoré majú funkciu šmykovej výstuže. V prepravnej polohe sú ohnuté do roviny horného povrchu nosníka.

• Keramické stropné vložky Porotherm: Sú určené len na použitie s predpätými nosníkmi Porotherm. Vyrábajú sa v dvoch rozmeroch, ktoré určujú osovú vzdialenosť nosníkov pri vytváraní stropnej konštrukcie. Vzájomná vzdialenosť nosníkov má vplyv na únosnosť stropu. Výška a dĺžka stropných vložiek sú rovnaké.

• Betón: Betón je jednou z najdôležitejších častí kompletnej stropnej konštrukcie. Na zaliatie stropu sa používa betón triedy C 20/25. Hrúbka betónovej dosky môže byť 40 až 70 mm, čo má vplyv na únosnosť stropu. Konštrukčná výška stropu je potom 210 - 240 mm.

• Veniec: Ďalšie časti keramického stropu Porotherm sa zhotovujú priamo na stavbe. Výška venca je zhodná s výškou stropu. Veniec sa vystužuje podľa konštrukčných zásad pre vystužovanie železobetónových konštrukcií.

Prehľad základných parametrov stropného systému Porotherm

Plánovanie a návrh stropu Porotherm

Pri návrhu stropu je dôležité zohľadniť nielen statické požiadavky, ale aj dispozičné usporiadanie objektu. Rôznym usporiadaním nosníkov v kombinácii so stropnými vložkami Porotherm KSV 60 alebo 45, ako aj hrúbkou betónovej nadbetonávky 40 - 70 mm sa dá navrhovať únosnosť stropu Porotherm v širokom rozsahu. Výsledkom statického návrhu a riešenia konštrukčných detailov je výkres skladby stropu, ktorý by mal byť súčasťou každého projektu.

Montážny postup stropného systému Porotherm

Montáž stropného systému Porotherm si vyžaduje dodržanie špecifických krokov pre zabezpečenie stability a správnej funkcie celej konštrukcie.

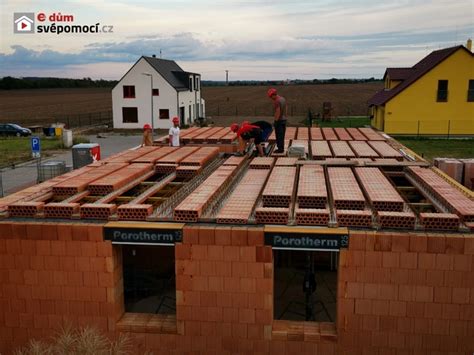

1. Príprava podkladu a ukladanie nosníkov

Nosníky ukladáme podľa kladačského výkresu priamo na posledný rad tehál. V prípade veľkých nerovností je potrebné podklad pred ukladaním nosníkov vyrovnať betónovou vrstvou hr. 30-50 mm. Nosníky začíname ukladať vždy od kraja stropného poľa. Prvý nosník uložíme podľa kladačského výkresu, kde by mala byť vyznačená jeho osová vzdialenosť od priľahlej steny. Nosníky smú byť podopreté iba na koncoch (prostý nosník).

2. Podopretie nosníkov a montážne nadvýšenie

Nosníky je nutné podoprieť podperami. Nosníky dlhšie ako 4,00 m treba podoprieť už pri ich ukladaní, aby nedošlo k poškodeniu v dôsledku nadmerného priehybu od vlastnej tiaže. Pomocou podopretia vnesieme do každého poľa stropu aj predpísané montážne nadvýšenie v strede rozpätia stropu.

POZOR: Stojky podpier nesmú byť opreté priamo na nespevnený terén, aby sa pri zaťažení čerstvým betónom pri betonáži stropu nezaborili. Mohlo by tak dôjsť k nežiaducemu priehybu stropu. V prípade, že pod stropom je nespevnený terén, musíme pod stojkami vytvoriť roznášacie pätky, napríklad z betónových dosiek.

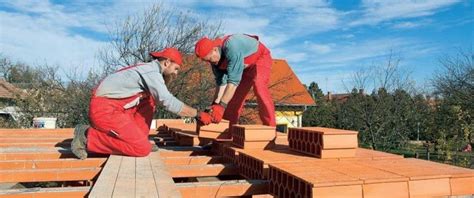

3. Ukladanie stropných vložiek a vencových tehál

Stropné vložky ukladáme nasucho vždy medzi dva nosníky. Pri ich ukladaní nie je povolené na ne stúpať. Pre tento účel je potrebné cez stropné vložky položiť dosku. Stropné vložky by nemali zasahovať nad nosnú stenu. Po obvode stropu vymurujeme vencovú tehlu tak, aby tepelná izolácia smerovala dovnútra.

4. Vystuženie konštrukcie

Na koncoch a v strede nosníkov sú strmene, ktoré sú ohnuté k hornému povrchu nosníkov. Do strmeňov na koncoch nosníkov vkladáme tzv. spojovaciu výstuž. Pre spojovaciu výstuž platí zásada: presah za vnútorný líc nosnej steny na dĺžku 1/6 rozpätia, minimálne však 0,8 m. Spojovacia výstuž sa vkladá do nadvihnutých strmeňov na oba konce nosníkov. Veniec sa vystužuje podľa konštrukčných zásad pre vystužovanie železobetónových konštrukcií.

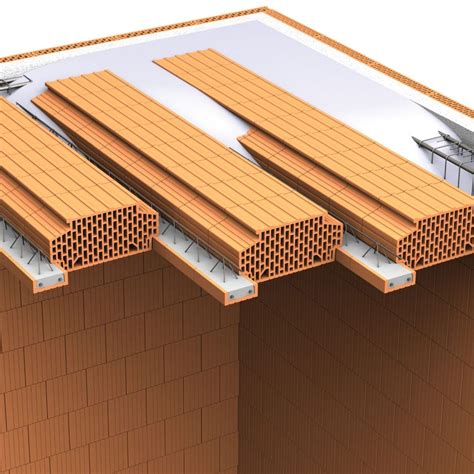

5. Betonáž a ošetrovanie

Pri betonáži stropu betónujeme súčasne aj stužujúci veniec, ktorý je v úrovni stropu a má rovnakú výšku. Na zaliatie stropu používame betón triedy C 20/25. Pred betonážou treba najmä v letných mesiacoch stropné vložky a nosníky dôkladne poliať vodou, aby sa predišlo prudkému úbytku vody z čerstvého betónu vplyvom nasiakavosti keramického črepu. Betonáž musí prebiehať rovnomerne.

Betón treba v letnom období chrániť proti rýchlemu vysychaniu pravidelným polievaním. V zimnom období je povolené betónovať bez špeciálnych prísad proti zamrznutiu do +5°C. Stropná konštrukcia dosahuje svoju navrhovanú únosnosť po uplynutí 28 dní od betonáže.

Preklady Porotherm: Horizontálne nosné prvky

Kompletný tehlový stavebný systém to nie sú len tehly; žiadny dom nemôže byť bez okien, dverí a stropu. V tejto produktovej skupine nájdete prvky pre vodorovné nosné konštrukcie ako sú preklady a stropný systém. Preklady predstavujú organickú súčasť tehlového stavebného systému Porotherm. Keramické preklady pre okná a dvere sú vyplnené tvarovky a sú súčasťou tehlového systému portfólia Porotherm. Tak ako tehly, aj tvarovky pre preklady sú vyrobené z prírodného materiálu - hliny.

Celá produktová rada Porotherm vzniká vypaľovaním v tehliarskej peci, kde sa teplota pohybuje okolo 900° C. Vďaka výpalu tehliarske výrobky získavajú svoj nezameniteľný charakter a mnohé výhody oproti ostatným murovacím materiálom, ktoré sa vyrábajú mokrou technológiou. Tehly a tvarovky pre preklady vychádzajú z pece v absolútne suchom stave bez akejkoľvek výrobnej vlhkosti. Počas výpalu prebehnú v materiáli nevratné fyzikálno-chemické zmeny a tehla, rovnako ako preklady, nadobúdajú tvarovú a rozmerovú stabilitu. Objemové zmeny pálených stavebných materiálov v dôsledku vysychania alebo navlhnutia sú prakticky nulové. U tehlového muriva a prekladov je riziko vzniku trhlín znížené na minimum, preto je veľmi dobrým podkladom pod omietky.

Keramické preklady nadobúdajú úplnú únosnosť až po osadení do cementovej malty. V obvodovom murive sa preklady kombinujú s tepelnou izoláciou, čím sa odstránia tepelné mosty. Preklad sa má správne osadiť na maltové lôžko. Pri osadení prekladov okien a dverí do obvodového muriva, je dôležité dodržať statický návrh, ktorý určí počet prekladov na stavbe. Kompletný preklad nad otvorom sa zhotoví vyskladaním z potrebného počtu prefabrikátov, v závislosti od hrúbky steny, respektíve od zaťaženia.

Keramické preklady Porotherm sú tzv. prefabrikátmi. Znamená to, že výrobok, v tomto prípade preklad, je certifikovaný a pravidelne testovaný výrobok s garantovanými technickými parametrami od výrobcu. Pri správnej montáži poskytuje záruku, že konštrukcia s použitím prekladu bude plniť svoju funkciu. Preklady sa môžu skracovať pílením pomocou vhodného náradia, nie však sekaním.

Typy prekladov Porotherm

• Keramické preklady Porotherm KP 7: Sú prefabrikáty, betónované do špeciálnych keramických tvaroviek, ktoré vytvárajú priestor pre súvislý betónový prierez vystužený betonárskou výstužou. Sú nosné (zaťažiteľné) hneď po zabudovaní, bez potreby montážneho podoprenia. Preklady Porotherm KP 7 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,75 až 3,00 m.

• Keramické predpäté preklady Porotherm KPP 12: Samotné keramické predpäté preklady Porotherm KPP 12 nie sú nosné. Kompletný, tzv. spriahnutý preklad vznikne z potrebného počtu predpätých prekladov po vymurovaní alebo vybetónovaní tzv. tlačenej zóny nad prekladom. Preklady Porotherm KPP 12 majú univerzálne použitie v murovaných stenách pre otvory s rozpätím 0,50 až 2,75 m a sú vhodné predovšetkým na zhotovenie prekladov vo vnútorných nosných a nenosných stenách.

• Keramické preklady Porotherm KPP 10: Sú prefabrikáty z predpätého betónu zhotovené do keramických tvaroviek. Číslo v názve označuje šírku prekladu v cm. Rovnako ako KPP 12, ani samotné preklady KPP 10 nie sú nosné. Nosný spriahnutý preklad vznikne až po zhotovení murovanej alebo betónovej tlačenej zóny nad prekladom. Tieto preklady majú univerzálne použitie v murovaných stenách pre otvory okien a dverí s rozpätím 0,75 až 3,00 m.

• Roletové a žalúziové preklady Porotherm KP Vario: Používajú sa ako nosné prvky nad okennými a dvernými otvormi v murovaných obvodových stenách s možnosťou zabudovania vonkajších roliet alebo žalúzií. Skladajú sa z dvoch dielov - z vnútorného nosného dielu (železobetónový preklad s keramickým povrchom) a z vonkajšieho tepelnoizolačného dielu, do ktorého sa osadzuje roletová alebo žalúziová schránka. Roletový preklad Vario je špeciálny druh prekladu umožňujúci schovať schránku navíjacej rolety alebo žalúzií do nadpražia. Preklady Porotherm KP Vario do dĺžky 1750 mm sú nosné bez ďalších spolupôsobiacich prvkov zhotovených na stavbe. Dlhšie preklady sú navrhnuté ako spriahnuté, kde spriahnutie so stužujúcim vencom je zabezpečené zváranou priestorovou výstužou.
