Izolované sendvičové panely sú systémom ľahkých konštrukčných panelov. Je to prefabrikovaný prvok používaný na výstavbu stien, striech a deliacich priečok zo sendvičových panelov. Strešný PUR panel je konštruovaný z dvoch odolných oceľových vrstiev a jadra z polyuretánovej peny, ktoré spoločne zabezpečujú vynikajúcu tepelnú izoláciu a ochranu strechy.
Zloženie a Typy Sendvičových Panelov

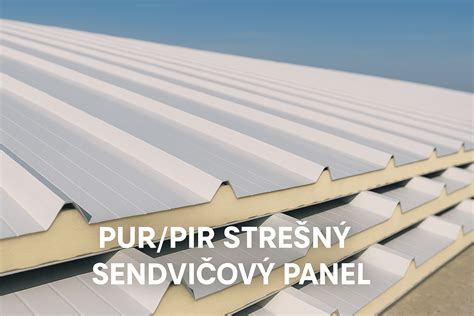

Strešné PUR panely sú sendvičové panely zložené z polyuretánového jadra a oceľových plechov, z ktorého spodný plech je buď rovný alebo jemne preprofilovaný a vrchný plech je strešný trapézový plech veľkosti vĺn minimálne 20mm. Izoláciu panelov tvorí jadro z PUR (polyuretánovej) alebo IPN peny, nazývanej aj PIR (polyizokyanurátovej) peny. Povrch je z vonkajšej a vnútornej strany pokrytý ochranným trapézovým plechom. Strešné PIR panely predstavujú moderný sendvičový systém, určený na opláštenie striech priemyselných, logistických a komerčných objektov. Panely sú vyrábané s tvarovo stabilným oceľovým opláštením a dostupné v rôznych hrúbkach izolácie aj profiláciách. Sendvičový panel je pokrytý žiarovo pozinkovaným plechom s hrúbkou vonkajšieho plechu 0,5 mm a hrúbkou vnútorného plechu 0,4 mm.
Kľúčové Výhody Strešných PUR/PIR Panelov
Sendvičové panely ponúkajú množstvo výhod, ktoré z nich robia obľúbenú voľbu v modernej výstavbe:
- Vynikajúca tepelná izolácia: Najdôležitejšou výhodou sendvičových panelov je, že kombinujú konštrukčný prvok s izolačným prvkom, ktorý je najlepším izolantom súčasnosti - tuhá polyuretánová pena (PIR) s lambdou 0,022, t. j. o 50 % lepšia ako vlna alebo polystyrén. Výsledkom je kompozit - sendvičový panel - ktorý spája konštrukčné výhody opláštenia s veľmi žiaducimi izolačnými parametrami jadra. Vďaka jadru z polyizokyanurátovej (PIR) peny dosahujú vynikajúce tepelnoizolačné vlastnosti, čím výrazne prispievajú k znižovaniu energetických strát budovy. Aj napriek svojej nízkej hmotnosti sú PUR panely špičkovou izoláciou, ktorá spĺňa aj tie najnáročnejšie požiadavky na úsporu energie.
- Rýchla a jednoduchá inštalácia: Ľahká konštrukcia strešných PUR panelov umožňuje jednoduchú manipuláciu a rýchlu inštaláciu, čím je možné výrazne znížiť náklady na pracovnú silu. Ich nízka hmotnosť umožňuje rýchlu a efektívnu montáž na nosné konštrukcie bez nadmerného zaťaženia statiky.
- Ekonomická efektívnosť: S rozvojom architektonických koncepcií a tlakom na čas a náklady - treba stavať rýchlo a hospodárne - sú najlepšou odpoveďou na potreby modernej výstavby, individuálnej aj priemyselne. Okrem toho sú sendvičové panely ľahké a veľmi ľahko sa montujú, čo z nich robí obľúbenú voľbu investorov. Ďalšou výhodou sendvičových panelov je ich cena. Ak vezmeme do úvahy celkové náklady na stavbu vrátane montáže, ktoré závisia od času, sendvičový panel je oveľa lepšou a ekonomickejšou voľbou ako betón, tehly alebo duté tehly.
- Dlhá životnosť a energetická účinnosť: Naše sendvičové panely pre vonkajšie steny zaručujú dlhú životnosť, vzduchotesnosť a energetickú účinnosť opláštenia pre všetky typy budov.
Structural Insulated Roof Panel Install
Všestranné Použitie Sendvičových Panelov
Záleží od toho, na čo bude samotná budova slúžiť. Najčastejšie sa sendvičové panely používajú na priemyselné, výrobné či skladové budovy, garáže, dielne, prístrešky a podobne. Sendvičové panely Oborniki sa používajú nielen na výstavbu stien a striech, ale aj celých budov, ako sú garáže zo sendvičových panelov a pavilóny alebo kontajnery zo sendvičových panelov. U rodinných domov môže ich použitie ovplyvňovať estetická stránka a nároky majiteľov.

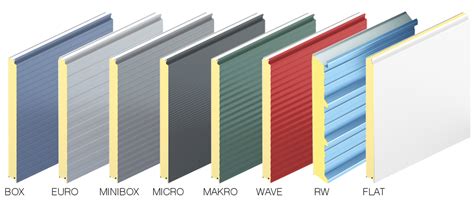

Špeciálne typy panelov sú navrhnuté pre rôzne aplikácie. Napríklad, panel Kingspan je často používaný na opláštenie striech všetkých typov priemyselných montovaných hál. Panel KS 1000 RW sa vďaka svojej zaujímavej štruktúre používa aj na opláštenie stien priemyselných hál. Z rozsiahlej ponuky stenových panelov s jadrom z minerálnej vlny alebo PIR jadrom si môžete vybrať to najlepšie riešenie pre svoje priestory, bez ohľadu na to, či ide o sklad, logistické centrum, výrobný závod, kancelárske priestory alebo obchodné centrum.
Technické Parametre a Výkon
Tepelná vodivosť
Súčiniteľ prestupu tepla PIR dosiek závisí od ich hrúbky a hustoty, no v priemere sa pohybuje okolo 0,023-0,025 W/m∙K. V tomto smere PIR dosky rozhodne prekonávajú produkty ako minerálna vlna alebo polystyrén.
Hmotnosť sendvičových panelov
Hmotnosť PUR panelov závisí od hrúbky polyuretánového jadra a hrúbky oboch plechov sendvičového panelu. Vo všeobecnosti je hmotnosť PUR materiálu cca 50kg na m3 a teda doska o hrúbke 40mm má plošnú hmotnosť cca 2kg/m2, 60mm doska váži cca 3kg/m2 a tak ďalej. K samotnej váhe PUR jadra je nutné pripočítať ešte váhu oboch plechov sendvičového panelu. O oceľových plechoch platí, že hmotnosť plechu o hrúbke 1mm váži 8kg na m2. Najčastejšie sa na výrobu PUR panelov používajú plechy o hrúbke 0,4mm a 0,5mm. Po dosadení do vzorca priamej úmernosti teda vieme, že hrúbka 0,4mm bude vážiť 3,2kg na m2 a hrúbka 0,5mm 4kg na m2.
Tabuľka orientačnej hmotnosti strešných PUR panelov
| Hrúbka PUR jadra (mm) | Hmotnosť PUR jadra (kg/m²) | Hmotnosť oceľových plechov (0,5mm vonkajší + 0,4mm vnútorný) (kg/m²) | Celková orientačná hmotnosť panelu (kg/m²) |
|---|---|---|---|
| 40 | 2,0 | 7,2 | 9,2 |
| 60 | 3,0 | 7,2 | 10,2 |
| 80 | 4,0 | 7,2 | 11,2 |
| 100 | 5,0 | 7,2 | 12,2 |
Poznámka: Hmotnosť oceľových plechov je vypočítaná pre typické hrúbky 0,5 mm (vonkajší) a 0,4 mm (vnútorný), čo je 4 kg/m² + 3,2 kg/m² = 7,2 kg/m². Pre presnú hmotnosť je vždy potrebné konzultovať špecifikácie výrobcu.
Minimálny sklon strechy
Sklon strechy závisí od výšky vlny trapézového plechu PUR panelu. Keďže každý výrobca má vo svojom portfóliu panely s inou výškou vlny, líši sa aj minimálny sklon použitia jednotlivých panelov.
- Sendvičový panel KS 1000 TOP-DEK na opláštenie striech montovaných hál je vhodný pre strechy so sklonom minimálne 0,5° - 1 %.
- Strešný sendvičový panel FF je vhodný pre montované haly so sklonom strechy väčším ako 5°, čo zodpovedá 8,5 %, a ak je v sklone viac panelov, tak minimálne 8°, čo je 14 %. Tento panel má veľmi dobré protipožiarne vlastnosti.
- Špeciálny strešný sendvičový panel pre strešný plášť haly s profilom škridly je vhodný pre strechy priemyselných budov a hál so sklonom väčším ako 12°, čo zodpovedá 21 %.
Dostupné dĺžky a hrúbky panelov
Väčšina výrobcov je schopná dodať sendvičové panely na mieru, to znamená v hrúbkach a dĺžkach podľa prianí zákazníka. Jediným obmedzením je doprava, preto sa vo všeobecnosti vyrábajú panely podľa prepravných možností, teda do 13,5m. Skladové zásoby väčšiny výrobcov, či predajcov sú už obmedzené priestorom, preto sa najčastejšie objavujú v dĺžkach 6m a 7,5m. Šírku panelov má každý výrobca inú. Panel KS 1000 TOP-DEK je k dispozícii v hrúbkach 60, 80 a 100 mm a v dĺžkach 2 - 12 metrov. Dlhšie a kratšie panely sú dostupné za príplatok. Panely Kingspan sa dodávajú v hrúbkach od 2 do 14,5 metra. Štandardná hrúbka vonkajšieho žiarovo pozinkovaného plechu je 0,6 mm, plech je potiahnutý polyesterovou vrstvou s hrúbkou 15 - 25 mikrónov.
Inštalácia a Montáž
Dĺžka montáže závisí od veľkosti a zložitosti strechy. Samozrejme že inú dĺžku montáže bude mať Áčková strecha o veľkosti 100m2 a inú priemyselná budova s vikiermi, oknami či inými zásahmi do strechy s veľkosťou cez 1000m2. Naše sendvičové panely sa dodávajú so všetkým potrebným príslušenstvom a umožňujú bezpečnú, rýchlu a ľahkú inštaláciu. Kotvenie je riešené 5 rebrom.

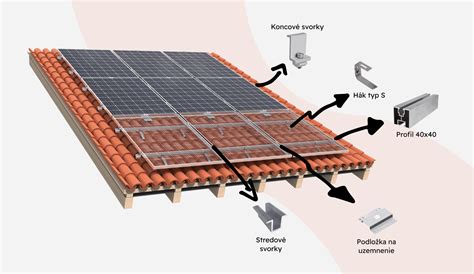

Kompatibilita so solárnymi panelmi
V súčasnej dobe je možné solárne panely namontovať na akékoľvek druhy strešných krytín. Pri montáži solárnych panelov je nutné dodržiavať montážne návody výrobcu solárnych panelov a konzultovať to aj s dodávateľom či výrobcom sendvičových panelov.
Podpora pri Návrhu a Dostupnosť
Pre uľahčenie návrhu a výberu sú dostupné rôzne nástroje a služby. Napríklad, Vizualizér pre sendvičové panely, alebo ProdLib, ktorý prináša produkty Ruukki ako modely BIM v 3D pre návrhové programy AutoCad, Autodesk Revit, Archicad a Tekla priamo na plochu vášho počítača. Knižnice produktov sústreďujú všetky potrebné návrhové modely a detailné výkresy na jednom mieste. Aktualizácie knižnice sú automaticky oznámené, takže ako používateľ si môžete byť istý, že k dispozícii sú vždy najnovšie informácie o produkte. ProdLib je možné použiť aj ako samostatnú desktopovú aplikáciu. S TrayPan môžete navrhovať sendvičové panely vyrábané spoločnosťou Ruukki. Konštrukcia zo sendvičových panelov môže byť navrhnutá ako jednopolová alebo viacpolová. Jednoducho zadáte niekoľko potrebných parametrov ako napríklad sanie a zaťaženie vetrom.
Sendvičové panely sú k dispozícii zo skladu, ako aj na požiadanie priamo z výroby na stavbu. Sendvičové panely u nás nájdete skladom v šedobielom a tmavošedejom farebnom prevedení. Tovar doručujeme kamkoľvek v Európe! Kontaktujte nás a my Vám vytvoríme kalkuláciu šitú na mieru.
