Invertovaná plochá strecha: Princíp, skladba, výhody a špecifiká

Plochá strecha, hoci nesie prívlastok „plochá“, nie je nikdy úplne vodorovná, ale má mierny sklon, zvyčajne od 3 do 11 stupňov. Tento sklon zabezpečuje kontrolované odvádzanie zrážkovej vody a zabraňuje jej zadržiavaniu na povrchu. V posledných rokoch sa plochá strecha stáva čoraz častejšou voľbou nielen pri obchodných a komerčných budovách, ale aj pri rodinných domoch. V porovnaní s inými konštrukciami striech je opradená množstvom mýtov, no moderné technológie eliminujú ich opodstatnenosť. Medzi rôznymi typmi plochých striech si osobitné miesto zaslúži invertovaná strecha, známa aj ako strecha s opačným poradím vrstiev alebo inverzná plochá strecha. V porovnaní s klasickými plochými strechami prináša toto riešenie viaceré výhody, najmä vďaka špecifickému usporiadaniu vrstiev.

Princíp a charakteristika invertovanej strechy

Invertovaná plochá strecha je konštrukčný typ, pri ktorom si tepelná izolácia vymenila miesto s povlakovou krytinou. V tejto skladbe je povlaková krytina chránená tepelnou izoláciou, čo výrazne predlžuje jej životnosť a znižuje riziko poškodenia. V súčasnosti je invertovaná plochá strecha najpoužívanejšou na Slovensku.

Koncepcia strechy s opačným poradím vrstiev prináša vo porovnaní so skladbou s klasickým poradím vrstiev určité výhody. Predovšetkým sa jedná o priaznivejší difúzny tok skladbou strechy a ochranu hydroizolačnej vrstvy pred teplotným namáhaním a možným mechanickým poškodením tak pri realizácii, ako aj pri užívaní. Pri konštrukcii strechy s opačným poradím vrstiev sa riziko kondenzácie znižuje udržiavaním strešnej konštrukcie a hydroizolácie nad teplotou rosného bodu. Hydroizolácia, ktorá je umiestnená na teplej strane tepelnoizolačnej vrstvy, tak plní aj úlohu parozábrany.

Výhody invertovanej strechy

• Ochrana hydroizolácie: Izolačné dosky z extrudovaného polystyrénu chránia hydroizoláciu pred mechanickým poškodením počas výstavby i prevádzky strechy, ako aj pred UV žiarením a teplotnými výkyvmi. Toto výrazne predlžuje životnosť celej strechy.
• Minimalizácia kondenzácie: Udržiavanie hydroizolácie nad teplotou rosného bodu redukuje riziko kondenzácie vodných pár v strešnom plášti. Eliminuje sa tým problém s kondenzáciou vodných pár v tepelnej izolácii.
• Priaznivé tepelno-technické vlastnosti: Strecha znižuje tepelné straty domu a v lete zabraňuje jeho prehrievaniu. Izolácia plochej strechy poskytuje aj dodatočnú zvukovú izoláciu proti vonkajšiemu hluku.
• Viac priestoru a využitia: Ploché strechy, vrátane invertovaných, poskytujú väčší úžitkový priestor, čo je výhodné najmä pri šikmých strechách, kde je priestor v podkroví značne obmedzený. Umožňujú jednoduchšie umiestnenie izieb v podkroví a ich plocha je ideálna pre inštaláciu fotovoltaických panelov, strešných záhrad, terás alebo dokonca parkovísk.
• Odolnosť voči vetru: V silnom vetre bude plochá strecha fungovať lepšie, strhnúť ju je prakticky nemožné.

Skladba vrstiev invertovanej strechy

Poradie vrstiev pri invertovanej streche (zdola nahor) je nasledujúce:

1. Nosná strešná konštrukcia: Je to veľmi dôležitá stavebná konštrukcia nad posledným podlažím objektu, ktorá zabezpečuje stabilitu pre ďalšie vrstvy a preberá zaťaženie. V súčasnosti ju tvorí zväčša železobetónová doska alebo keramický strop.
2. Spádová vrstva: Jej úlohou je zabezpečiť požadovaný sklon strechy, ktorý umožní bezproblémový odtok vody. V súčasnosti sa na zhotovenie spádovej vrstvy najčastejšie používajú materiály z ľahčených betónov - keramzitbetón, perlitbetón či polystyrolbetón.
3. Povlaková krytina (hydroizolácia): Hlavnou úlohou je zabezpečiť vodotesnosť strešnej konštrukcie. Funguje tiež ako parozábrana, pretože je umiestnená na teplej strane tepelnoizolačnej vrstvy. Môže byť tvorená asfaltovými pásmi (oxidované, SBS modifikované, APP modifikované) alebo hydroizolačnými fóliami (PVC-P, EPDM, TPO, PO, PIB atď.). Asfaltované pásy sú vhodné aj do požiarne nebezpečných priestorov, pretože obsahujú retardéry horenia.
4. Separačná a drenážna vrstva: Zvyčajne ide o nenasiakavú separačnú geotextíliu (100 % polypropylén), ktorá oddeľuje hydroizoláciu od tepelnej izolácie a zároveň zabezpečuje odvod vody, ktorá môže pretiecť cez prevádzkovú vrstvu. Pri použití PVC-P fólie bráni prípadnej degradácii materiálov vplyvom migrácie zmäkčovadiel z PVC-P fólie do extrudovaného polystyrénu.
5. Tepelná izolácia: Musí byť nenasiakavá, najlepšie z extrudovaného polystyrénu (XPS). XPS má homogénnu uzavretú bunkovú štruktúru, a tým nižšiu tepelnú vodivosť, minimálnu nasiakavosť a významne vyššiu pevnosť v tlaku. Ukladá sa voľne na hydroizoláciu.
6. Ochranná/Stabilizačná/Prevádzková vrstva: Táto vrstva chráni celú skladbu a slúži na využitie strechy. Môže to byť štrk, dlažba, vegetačný substrát alebo železobetónová doska. Stabilizuje strešné súvrstvie proti saniu vetra a proti prípadnému rozplavaniu dosiek tepelnej izolácie z extrudovaného polystyrénu pri prívalovom daždi.

Nosná konštrukcia a jej špecifiká

Pri voľbe nosnej konštrukcie striech s opačným poradím vrstiev je potrebné venovať pozornosť niekoľkým požiadavkám. Jedná sa spravidla o väčšiu únosnosť nosnej konštrukcie s ohľadom na hmotnosť navrhnutej stabilizačnej vrstvy a tepelno-technické vlastnosti nosnej konštrukcie s ohľadom na prípadné ochladzovanie zrážkovou vodou podtekajúcou pod tepelnú izoláciu z extrudovaného polystyrénu. Ochladzovanie podtekajúcou zrážkovou vodou je možné eliminovať vhodnou voľbou materiálu nosnej konštrukcie vrátane spádovej vrstvy, tzn. s vyššou tepelne akumulačnou schopnosťou. Odporúča sa minimálna plošná hmotnosť 150-200 kg/m² pre zníženie rizika tepelno-vlhkostných porúch ochladením nosnej konštrukcie a minimálny tepelný odpor konštrukcie pod hydroizoláciou R = 0,15 m².K/W.

Jednoplášťovú inverznú strechu tak nie je možné realizovať napríklad na trapézovom plechu či drevenom bednení. Ľahkú nosnú konštrukciu možno navrhovať iba vo variante jednoplášťovej kombinovanej (DUO) strechy s určitým tepelným odporom konštrukcie pod hydroizoláciou. Spád strešnej roviny môže byť tvorený samotnou nosnou konštrukciou alebo spádovou vrstvou na nosnej konštrukcii.

Materiálové riešenia pre hydroizoláciu a tepelnú izoláciu

Materiálové riešenie povlakovej hydroizolácie nie je prakticky obmedzené. Povlaková hydroizolácia môže byť tvorená z asfaltových pásov, ako sú oxidované, SBS modifikované, APP modifikované, alebo hydroizolačnej fólie, napríklad PVC-P, EPDM, TPO, PO, PIB a iné. Pri voľbe povlakovej hydroizolácie je dôležitým faktorom vzájomná znášanlivosť s tepelnou izoláciou z extrudovaného polystyrénu, aby nedošlo k prípadnej degradácii materiálov. Napríklad medzi hydroizolačnou fóliou z PVC-P a extrudovaným polystyrénom je potrebné vložiť separačnú textíliu z dôvodu eliminácie migrácie zmäkčovadiel do extrudovaného polystyrénu.

Tepelná izolácia vo streche s opačným poradím izolačných vrstiev musí odolávať vonkajším klimatickým podmienkam a prevádzke na streche pri zachovaní základných tepelno-technických vlastností. V súčasnosti je k dispozícii jediné materiálové riešenie v podobe extrudovaného polystyrénu. Extrudovaný polystyrén má homogénnu uzavretú bunkovú štruktúru a tým nižšiu tepelnú vodivosť, minimálnu nasiakavosť a významne vyššiu pevnosť v tlaku. Dosky extrudovaného polystyrénu sa vyrábajú s hladkým povrchom a vo variantoch úpravy hrany dosky, tzn. rovná hrana, polodrážka a pero s drážkou.

Využitie a typy prevádzkových vrstiev

Invertované strechy sú mimoriadne variabilné a umožňujú rôzne spôsoby využitia. Ich ochranná/prevádzková vrstva môže mať mnoho podôb:

Terasové strechy a pochôdzne plochy

Strecha ako terasa je najčastejšie využívanie. Skladba strechy musí zohľadňovať väčšie zaťaženie a celkovú prevádzku. Povrchová úprava musí chrániť povlakovú krytinu pred poveternostným a mechanickým poškodením. Finálna úprava terás môže byť zhotovená z liatych vrstiev (betón, asfalt), sypaných vrstiev (štrk), tvarovaných výrobkov (dlažba, guma) alebo z rohoží (štrk zlepený plastom) a ich kombináciou. Medzi najpoužívanejšie povrchy patrí dlažba. Dlažba sa môže ukladať do maltového lôžka. Novším riešením je ukladanie dlažby do plastických podložiek (terčov), ktoré sú výškovo nastaviteľné alebo rektifikovateľné, čo umožňuje vyrovnávať tolerancie podkladu aj platní. Dlažbové platne musia mať minimálne rozmery 400 × 400 × 50 mm a hmotnosť 12 kg (z dôvodu vetra). Škáry medzi platňami musia byť 5 mm.

Strešné parkoviská

Strešná konštrukcia môže slúžiť aj ako parkovisko, čo je riešenie vhodné najmä pre obchodné centrá s obmedzeným priestorom. Ploché strechy slúžiace ako parkoviská sú vystavené zvýšenej prevádzke a ich ochranná vrstva musí dostatočne chrániť ostatné vrstvy pred namáhaním. Takúto konštrukciu parkoviska možno použiť len pri vozidlách s maximálnou celkovou hmotnosťou 4 tony. Tepelnoizolačné dosky z extrudovaného polystyrénu s pevnosťou v tlaku 500 kPa/m² sa používajú na parkoviská osobných vozidiel s miernou prevádzkou. V prípade návrhu intenzívne využívaných parkovacích striech (napr. supermarkety, nákupné strediská) sa odporúča aplikovať dosky z extrudovaného polystyrénu s pevnosťou v tlaku 700 kPa/m². Medzi tepelnoizolačné dosky a lôžko dlažby treba položiť vrstvu nenasiakavej, difúzne otvorenej polypropylénovej geotextílie s plošnou hmotnosťou asi 140 g/m². Odporúča sa zámková betónová dlažba s hrúbkou 80 až 100 mm do rovnomernej, 50 mm hrubej zhutnenej vrstvy ostrohranného štrkopiesku s frakciou 2/5 až 4/8 mm. Škáry medzi prvkami nesmú byť menšie ako 3 mm a väčšie ako 5 mm. Konštrukciu parkoviska s monolitickou železobetónovou doskou možno použiť na všetky typy záťaže v závislosti od hrúbky a výstuže nosnej dosky.

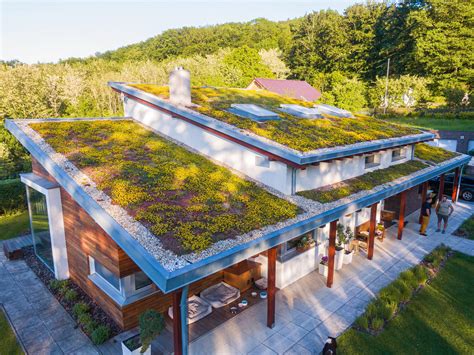

Zelené strechy (vegetačné)

Vegetačné strechy sú čoraz obľúbenejšie a sú výhodné z mnohých dôvodov. Príjemne dotvárajú životné prostredie pre ľudí, zvieratá aj rastliny, zlepšujú mikroklímu, zadržiavajú prach a CO₂. Chránia povlakovú krytinu pred slnečným žiarením, čím zvyšujú jej životnosť, zvyšujú relatívnu vlhkosť, znižujú teplotu vzduchu v letných mesiacoch, využívajú atmosférické zrážky, zlepšujú vnútornú teplotu, eliminujú teplotné výkyvy, pohlcujú hluk a zvyšujú tepelnú a zvukovú izoláciu. Vegetácia sa delí na intenzívnu (stromy, kríky nad 50 mm) a extenzívnu (machy, tráva do 50 mm). Pri vegetačných strechách treba počítať so zavlažovacím systémom a s osvetlením.

Skladba vrstiev pri intenzívnej vegetácii je rozšírená o: ochranu proti prerastaniu koreňov (ak nie je odolná povlaková krytina), drenážnu vrstvu (štrk, polystyrén max. 100 mm), filtračnú vrstvu (sklená vata asi 50 mm), hydroakumulačnú vrstvu (rašelina asi 50 mm), pletivo a zemný substrát (podľa vegetácie 15 až 80 mm).

Inštalácia fotovoltaiky

Fotovoltaika na plochej streche sa ľahko inštaluje. Na trhu sú k dispozícii rôzne konštrukcie, ktoré umožňujú správne umiestnenie panelov v optimálnom uhle. Plocha takejto strechy je pomerne veľká, takže získate energiu na pokrytie všetkých vašich potrieb.

Možné nevýhody a špecifiká invertovaných striech

Hoci invertované strechy prinášajú mnoho výhod, je dôležité poznať aj ich špecifiká a potenciálne nevýhody:

• Ochladzovanie nosnej konštrukcie: Keďže pri obrátených strechách môže voda tiecť pod tepelnoizolačnými doskami, môže odvádzať teplo z povrchu konštrukcie. To môže byť predmetom úvahy pri obrátených strechách s otvorenými povrchmi, ako je štrkový násyp alebo dlažba na terčoch. Pri strechách s tenkou oceľovou nosnou konštrukciou takéto ochladenie môže nastať najmä pri dlhodobom studenom daždi. Toto spôsobuje vznik kondenzácie na spodnej strane konštrukcie, čomu sa dá zabrániť zaistením minimálnej hodnoty tepelného odporu R = 0,15 m².K/W, napr. použitím preglejky (alebo inej tepelnej izolácie) hrubej 20 mm, ktorá sa umiestni pod oceľový plech z vnútornej strany.
• Vyššie zaťaženie nosnej konštrukcie: Stabilizačná vrstva (štrk, dlažba, zemina) má značnú hmotnosť, čo si vyžaduje robustnejšiu nosnú konštrukciu s vyššou únosnosťou.
• Údržba: Pri plochých strechách všeobecne je potrebná priebežná údržba, vrátane čistenia odtokov a kontroly spojov hydroizolácie. Do finálnej vrstvy sa môže dostať prach a semená rastlín, čo môže viesť k rastu burín. V oblastiach, kde sa dlhodobo drží sneh, je potrebné ho odstraňovať, inak by mohla byť strecha preťažená.
• Cena: Hoci celkové náklady na plochú strechu môžu byť lacnejšie ako na šikmé strechy kvôli absencii krovu a lacnejšej tepelnoizolačnej fólii, kvalitný hydroizolačný materiál a odborná práca zhotoviteľov zvyšujú celkovú cenu. Ak chcete mať rovnú pochôdznu strechu, potom je cena okolo 140 EUR/m². Cena zelenej strechy s extenzívnym zazelenením sa pohybuje okolo 170 EUR/m².
• Úradné formality: Problémom môžu byť aj úradné formality; na niektorých miestach nemusíte dostať povolenie na stavbu domu s plochou strechou.
• Kondenzácia vo vlhkých priestoroch: Ak sa v budove predpokladá zvýšená relatívna vlhkosť (bazény, veľké kuchyne, práčovne atď.), riziko kondenzácie je vyššie a treba, aby ho posúdil špecialista.

Dôležité aspekty pri návrhu a realizácii

Výrobcovia strešných systémov v súčasnosti ponúkajú kompletné skladby strešných plášťov s riešeniami detailov a celkovým servisom a poradenstvom pri voľbe strešného plášťa. Konečný návrh skladby a detailov by mal riešiť projektant, aby sa predišlo chybám a nedostatkom. Realizáciu sa odporúča zveriť odborne zaškolenej firme. Počas životnosti strechy netreba zabúdať ani na jej priebežnú údržbu.
